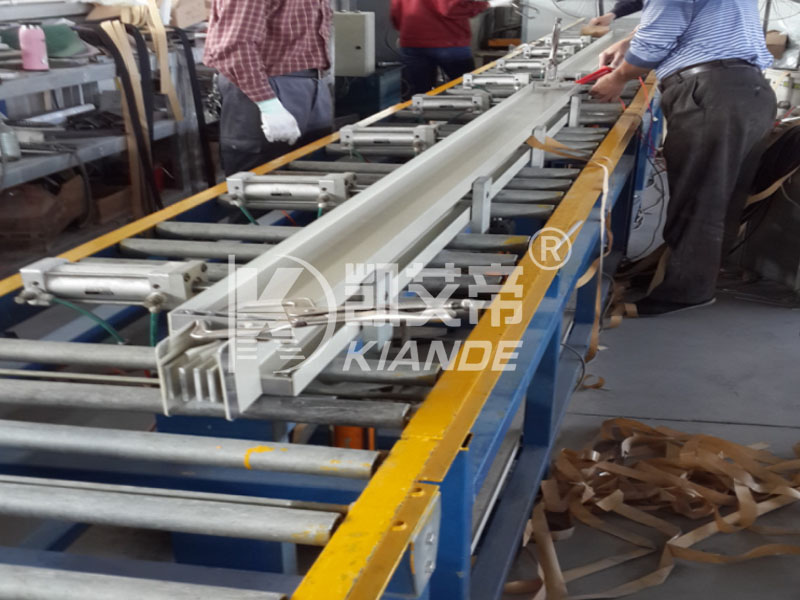

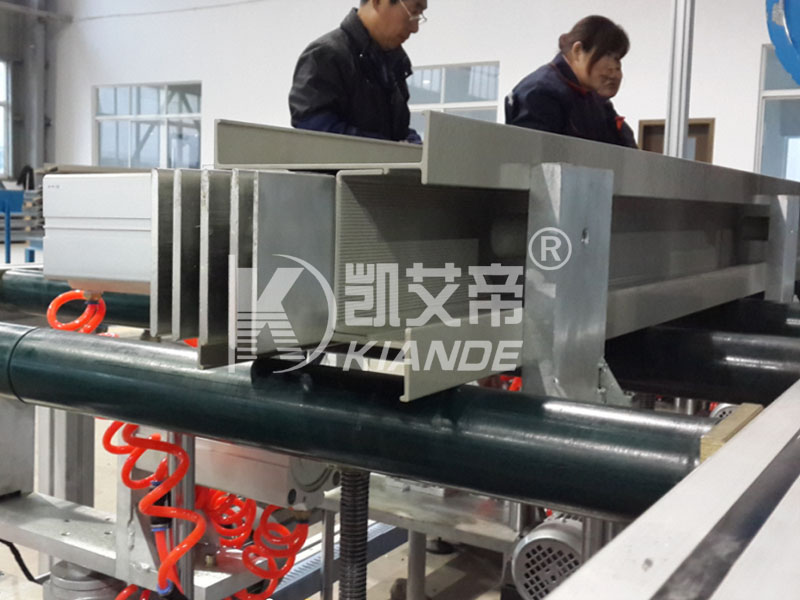

La máquina de montaje manual se compone de tres partes: estación de premontaje, estación de remachado y estación de montaje de accesorios. Se aplica a dos tipos de barras colectoras: de dos piezas y de cuatro piezas. La función principal de esta máquina es fijar el conductor de la barra colectora para facilitar el remachado. Todas las operaciones, como girar, remachar, etc., se realizarán manualmente.
La máquina de ensamblaje manual admite el ensamblaje y la unión de barras colectoras a ritmo del operador. Su configuración publicada combina un dispositivo manual con herramientas eléctricas, sujeción mecánica o hidráulica y control con pedal o botón. La plataforma de montaje original utiliza estaciones de premontaje, remachado y montaje de accesorios para barras colectoras de dos y cuatro piezas. Este diseño mantiene al conductor sostenido mientras los operadores completan las operaciones de unión requeridas. |  Imagen oficial del producto Kiande Electric |
La página actual utiliza KD-Manual-Assembly-Machine, mientras que su narrativa también nombra la plataforma KD-SDX/2(4)-6(4.5). Confirme el modelo solicitado y el alcance de las herramientas. Las descripciones contradictorias de los tiempos de ciclo no se utilizan como garantía de rendimiento.
| Especificación | de parámetros |
|---|---|
| Modelo/identificador publicado | KD-Máquina-de-ensamblaje-Manual; Plataforma KD-SDX/2(4)-6(4.5) en narrativa |
| Función | Montaje y unión manual de barras colectoras |
| Rango de longitud de barra colectora | 300 mm – 6000 mm |
| Tipo de estación de trabajo | Accesorio manual + herramientas eléctricas |
| Método de sujeción | Abrazadera mecánica/hidráulica |
| Rango de torsión | Configurable por especificación de unión |
| Control | Pedal / pulsador |
| Fuente de alimentación | 380~415VCA 50~60Hz |
| Fuente neumática | 0,5 – 0,7 MPa |
| Modo de trabajo | Montaje controlado por el operador |
Montaje controlado por el operadorLos operadores controlan la secuencia y el tiempo de montaje en lugar de seguir un ciclo automático fijo. | Elección de sujeciónLas disposiciones de abrazaderas mecánicas e hidráulicas se enumeran en la página actual del producto. | Herramientas de unión motorizadasLa estación de trabajo combina un dispositivo de posicionamiento manual con herramientas eléctricas. |
Torsión específica de la articulaciónEl rango de torque publicado es configurable según la especificación de la junta. | Cobertura de longitudLa tabla de especificaciones actual enumera un rango de longitud de barra colectora de 300 mm a 6000 mm. | Opciones de controlLa activación por pedal y botón está disponible en la configuración publicada. |
FuncionesMontaje controlado por el operador: los operadores controlan la secuencia y el tiempo del montaje en lugar de seguir un ciclo automático fijo. Elección de sujeción: las disposiciones de sujeción mecánicas e hidráulicas se enumeran en la página actual del producto. Herramientas de unión eléctricas: la estación de trabajo combina un dispositivo de posicionamiento manual con herramientas eléctricas. | Principio de funcionamiento
|
Barras colectoras de dos piezasMontaje manual de la estructura de barras de dos piezas descrita en la página original. | Estructuras de cuatro piezasUnión soportada por fijaciones para disposición de barras colectoras de cuatro piezas. | Instalación de accesoriosUna estación de trabajo dedicada a los accesorios después de la operación de remachado. |
Especifique la sección transversal de la barra colectora y si se requiere sujeción mecánica o hidráulica.
Identifique el sujetador, el torque de la junta y el método de actuación preferido.
Analice las longitudes y la secuencia de las estaciones de premontaje, unión y accesorios.
Comprobaciones de aceptación recomendadas para máquinas de montaje manual:
Ajuste de abrazaderaComprobar que el útil sujeta el embarrado propiamente dicho sin obstruir la posición de unión. | Configuración conjuntaVerifique el torque y las herramientas seleccionadas con el plano de producción. | Acceso del operadorRevisar el movimiento y el acceso alrededor de una sección larga representativa. |
Experiencia de línea manualKiande incluye equipos de producción manual de barras colectoras entre sus actividades de fabricación y personalización. | Unión y AccesoriosSu gama de productos oficiales cubre tanto equipos de producción como accesorios para barras. | Departamentos de IngenieríaLa empresa identifica los departamentos de ingeniería, diseño, producción y posventa en su sitio web. |
La disposición de tres etapas separa la preparación, el remachado y el montaje de accesorios.
Las opciones de sujeción y actuación se pueden discutir en función de la junta de barra colectora específica.
El fabricante también suministra líneas semiautomáticas y automáticas para diferentes planes de producción.
Equipos relacionados para la planificación manual del montaje: Línea de montaje semiautomática , Línea de montaje automática de barras colectoras , Línea de inspección manual.
Fabricación de canalizaciones prefabricadas
Operaciones de montaje de electroductos
Fabricación eléctrica
Suzhou Kiande Electric Co.,Ltd. desarrolla equipos para la fabricación eléctrica. Su gama incluye líneas de montaje manuales, máquinas de inspección y accesorios para barras. La empresa tiene su sede en Suzhou y su centro de fabricación en Zhenjiang. |  Escena de la fábrica publicada en el sitio web oficial hermano de Kiande |
Proporcione las dimensiones de la sección, los detalles de los sujetadores y las operaciones manuales requeridas.
Identifique accesorios, herramientas eléctricas y accesorios en la cotización detallada.
Utilice piezas representativas para analizar el acceso a las abrazaderas y los requisitos de unión.
El sitio web oficial de Kiande muestra un documento de patente de invención para equipos de procesamiento de conductos de bus. Este es un documento tecnológico de la empresa. No establece la conformidad CE ni la certificación ISO actual para cada configuración del producto. |  Documento de patente de invención publicado por la empresa |
La tabla actual enumera entre 300 mm y 6000 mm. La descripción anterior de la plataforma también identifica un máximo de 6000 mm; Confirme la disposición de fijación para las secciones más cortas.
Su modo de trabajo es montaje guiado por el operador. La plataforma original KD-SDX/2(4)-6(4.5) describe el remachado manual y la rotación manual.
Ambas estructuras se describen para la plataforma KD-SDX/2(4)-6(4.5). Haga coincidir los dispositivos de elevación y la disposición de las abrazaderas con la estructura prevista.
La tabla KD-Manual-Assembly-Machine enumera la sujeción mecánica o hidráulica. La selección final depende de la geometría de la junta y de la barra colectora.
La tabla actual especifica 380~415 VCA a 50~60 Hz y un suministro neumático de 0,5 a 0,7 MPa.
No se aplica ningún ciclo fijo a todas las configuraciones. La tabla actual KD-Manual-Assembly-Machine identifica un modo controlado por el operador, por lo que se deben revisar las herramientas, el tamaño de la sección y el uso de la estación.
