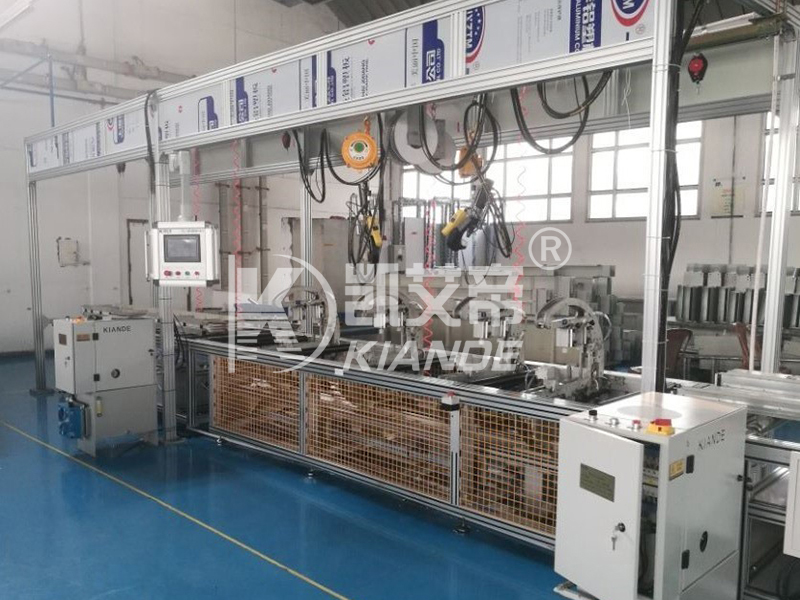

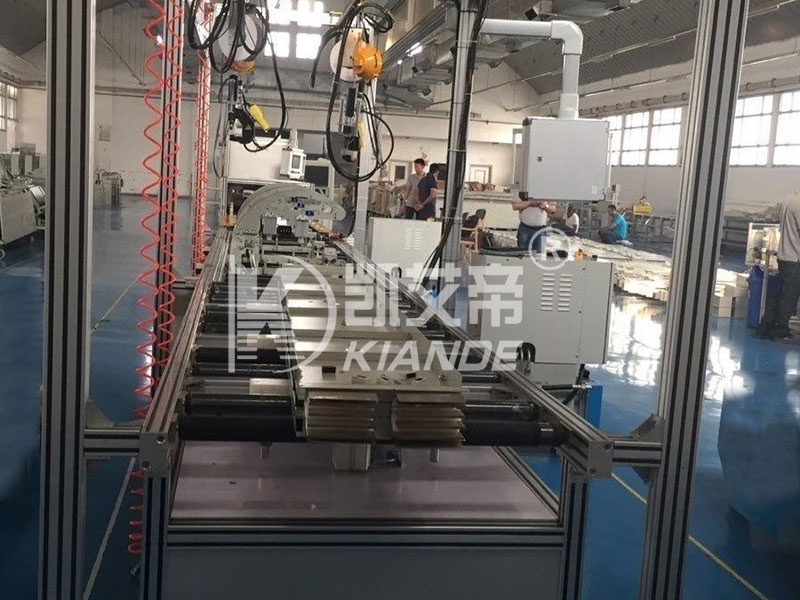

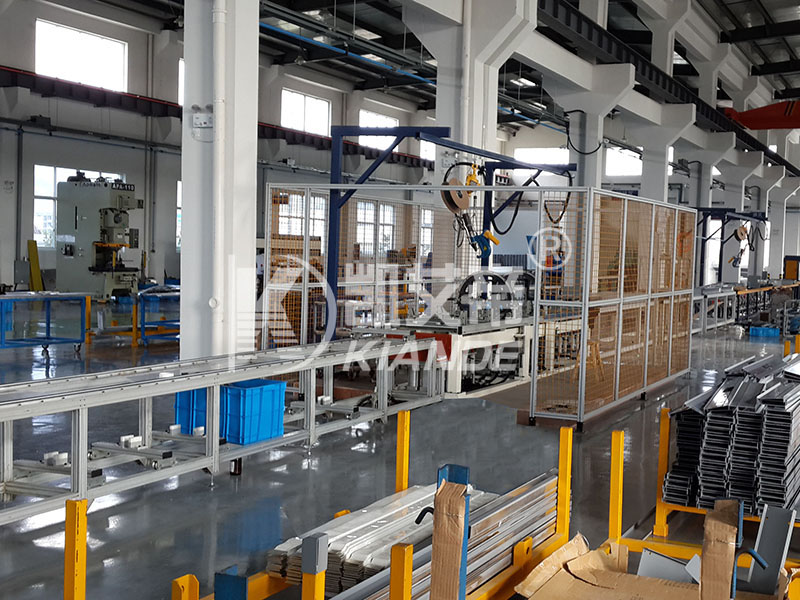

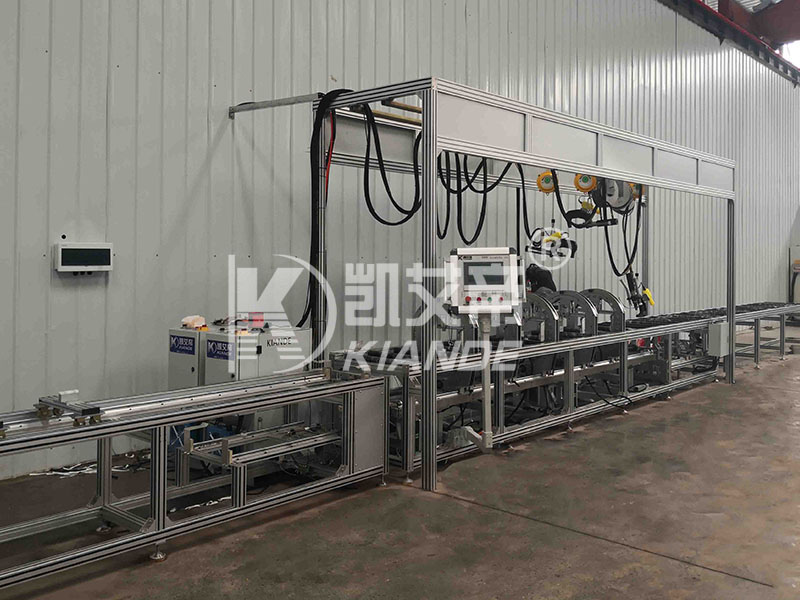

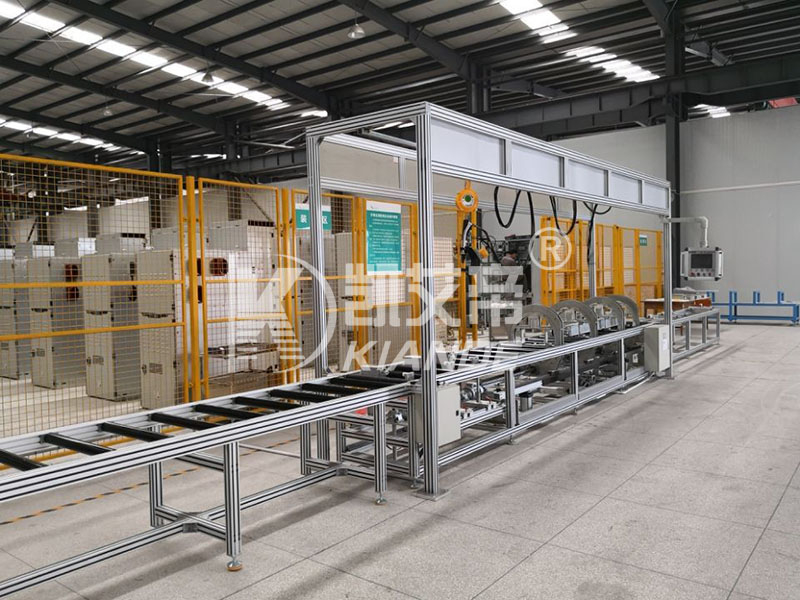

La línea de montaje semiautomática se compone de tres partes: estación de premontaje, estación de inversión automática y estación de montaje de accesorios.
Estación de premontaje: los operadores preensamblarán y fijarán las piezas principales de la barra colectora mediante los accesorios y transferirán la barra colectora a la estación de inversión automática manualmente.
Estación de inversión automática: cuando la barra colectora llega a la estación de inversión, el operador deberá fijar la barra colectora con una abrazadera y comenzar a remachar en un lado. Una vez terminado un lado, los rotadores se invertirán 180 grados para remachar el otro lado.
Estación de montaje de accesorios: después de remachar la barra colectora, el operador ensamblará los accesorios de la barra colectora en esta estación.
La línea de montaje semiautomática KD-ZDX/H-4-6(4.5) combina premontaje y remachado manual con una estación de inversión automática. Sus tres áreas principales son el premontaje, la inversión y el montaje de accesorios. Los operadores fijan las partes principales de la barra colectora y transfieren la sección manualmente. Después de remachar un lado, los rotadores invierten la pieza de trabajo 180 grados para el lado opuesto. La fuente indica explícitamente que no se incluye una remachadora. |  |
La tabla original etiqueta 'Alrededor de 3000 mm/4 min' como 'Tipo de posición'. Esa etiqueta se conserva y marca en lugar de corregirse silenciosamente. Se mantiene la exclusión de las máquinas remachadoras.
| Parámetro | Especificación |
|---|---|
| Modelo | KD-ZDX/H-4-6（4.5） |
| Máx. Altura de la barra colectora | 330 mm (una sola capa) |
| máx. Longitud de la barra colectora | 6000 mm |
| Tipo de posición | Alrededor de 3000 mm/4 min |
| Número de rotor | No incluido |
| de la máquina remachadora | 4 juegos (estándar) |
| Longitud de la pieza de inversión | 4500 mm |
| Número de dispositivo de elevación manual | 3 piezas |
| Longitud de la estación de operación manual | 1500 mm |
| Material de suspensión | Percha de aluminio |
| Tipo de remachado | remachado manual |
| Dimensión del equipo | 380~415VCA 50~60Hz 5kW |
| eléctrico | Largo 18000 mm x ancho 800 mm x alto 1900 mm |
Reversión automáticaLa estación de inversión gira la sección sujeta 180 grados. | Remachado manualEn esta disposición semiautomática, el remachado sigue siendo una operación manual. | Cuatro rotadores estándarLa configuración estándar publicada incluye cuatro juegos de rotadores. |
Soporte de barra largaLa longitud máxima de la barra colectora es de 6000 mm. | Altura de una sola capaLa altura máxima indicada de una sola capa es de 330 mm. | Áreas de trabajo separadasLas estaciones de premontaje, inversión y montaje de accesorios definen el diseño del proceso. |
FuncionesInversión automática: la estación de inversión gira la sección sujeta 180 grados. Remachado manual: el remachado sigue siendo una operación manual en esta disposición semiautomática. Cuatro rotadores estándar: la configuración estándar publicada incluye cuatro conjuntos de rotadores. | Principio de funcionamiento
|
Remachado de dos carasTareas de montaje que requieran acceso a lados opuestos de la sección. | Secciones largas de vías de busMontaje de barras colectoras mediante fijación dentro del límite de longitud de 6000 mm. | Unión manual con inversiónLa producción conserva el remachado manual mientras se utiliza la rotación automática. |
Proporcione la altura, longitud y estructura de la barra colectora para la revisión de los accesorios.
Identifique la remachadora separada necesaria porque no está incluida.
Revise la parte de inversión de 4500 mm y la estación de operación manual de 1500 mm.
Controles de aceptación recomendados para líneas de montaje semiautomáticas:
Abrazadera y rotaciónVerifique la seguridad de la sección antes y después del giro de 180 grados. | Ambos lados remachadosRevise el resultado de la unión en cada lado de la barra colectora representativa. | Límite de suministroVerifique los accesorios y los rotadores por separado de la remachadora excluida. |
Múltiples niveles de ensamblajeKiande enumera líneas de producción manuales, semiautomáticas y automáticas. | Proceso de reversión definidoEste producto describe exactamente qué paso de manipulación está automatizado. | Gama de accesorios y montajeAdemás de sus equipos de montaje, la empresa suministra accesorios para barras. |
La preparación manual, la transferencia y el remachado se identifican por separado de la inversión.
La inversión y las longitudes de las estaciones manuales apoyan la discusión sobre el diseño del equipo.
Los compradores pueden comparar esta disposición con las alternativas manuales y automáticas del fabricante.
Métodos de ensamblaje alternativos e inspección posterior: Máquina de ensamblaje manual , Línea de ensamblaje de barras automáticas , Línea de inspección manual.
Conjunto de carcasa de electroducto
Fabricación de canalizaciones prefabricadas
Líneas de producción eléctrica.
Las líneas de producción semiautomáticas aparecen en la lista oficial de equipos de barras colectoras de Kiande. La empresa también ofrece líneas manuales y automáticas, además de equipos de inspección y embalaje. Sus departamentos declarados cubren el diseño de ingeniería, la producción, las ventas y el servicio posventa. |  |
Proporcione los requisitos de acceso al dibujo de la sección y al remachado.
Revise el alcance detallado de la línea y el equipo de remachado requerido.
Analice el soporte de la sección y el acceso a la fábrica alrededor de la estación de rotación.
El sitio web oficial de Kiande muestra un documento de patente de invención para equipos de procesamiento de conductos de bus. Este es un documento tecnológico de la empresa. No establece la conformidad CE ni la certificación ISO actual para cada configuración del producto. |  |
KD-ZDX/H-4-6(4.5) utiliza una estación de inversión automática. El premontaje, la transferencia y el remachado siguen siendo manuales en el proceso publicado.
No. La tabla KD-ZDX/H-4-6(4.5) indica 'Máquina remachadora: no incluida'. Confirme el equipo separado requerido.
El proceso KD-ZDX/H-4-6(4.5) invierte la barra colectora sujeta 180 grados después de remachar el primer lado.
Los límites enumerados son 6000 mm de longitud máxima y 330 mm de altura máxima de una sola capa para KD-ZDX/H-4-6(4.5).
KD-ZDX/H-4-6(4.5) enumera cuatro juegos de rotadores estándar y tres dispositivos de elevación manual.
La tabla KD-ZDX/H-4-6(4.5) coloca 'Alrededor de 3000 mm/4 min' en 'Tipo de posición'. Parece ser una referencia de producción, pero la etiqueta de campo y las condiciones de prueba necesitan confirmación.
El requisito publicado es 380~415 VCA a 50~60 Hz y 5 kW. Las dimensiones del equipo son L18000mm × W800mm × H1900mm.
