Línea de montaje automática de barras colectoras con certificación CE para Europa

Descripción general del equipo

Esta línea automática de montaje de barras colectoras está meticulosamente diseñada para el montaje totalmente automatizado y de alta precisión de sistemas de barras colectoras eléctricas, diseñada específicamente para cumplir con los rigurosos estándares industriales europeos. Diseñado para optimizar los flujos de trabajo de fabricación modernos, el equipo soporta eficazmente estructuras de bandejas de barras colectoras de dos y cuatro piezas. Al integrar tecnología avanzada de escaneo de códigos de barras, el sistema permite un ajuste inteligente y sobre la marcha de los parámetros operativos, garantizando que los requisitos de producción complejos se cumplan con una precisión excepcional y una mínima intervención manual.

Ya sea que su proceso de producción específico dependa de remaches automatizados o pernos seguros, este sofisticado equipo garantiza un funcionamiento continuo sin supervisión. Está desarrollado estratégicamente para abordar la creciente demanda de líneas de producción de barras colectoras eficientes, altamente consistentes e inteligentes en toda Europa. Al minimizar el manejo manual y automatizar las fases críticas de ensamblaje, las instalaciones de producción pueden reducir significativamente la dependencia laboral, mitigar el error humano y mantener una producción constante y de alto volumen que se alinee con los principios modernos de fabricación ajustada.

✅ Optimizado para sistemas de montaje de barras con certificación CE, garantizando un estricto cumplimiento normativo.
✅ Ideal para líneas de fabricación de barras colectoras de baja y alta tensión que requieren una precisión superior.
✅ Admite automatización flexible, cambios rápidos y una coherencia inflexible a nivel de lote.

II. Tecnologías clave y ventajas competitivas

Cumplimiento CE y compatibilidad con el estándar de la UE

Fabricada bajo estricto cumplimiento de las directivas CE y las normas EN, esta línea de montaje ofrece a los compradores europeos una garantía total en materia de seguridad y cumplimiento normativo. El sistema está construido utilizando componentes de marcas internacionales, lo que garantiza confiabilidad a largo plazo y una adquisición sencilla de piezas de repuesto. Con un diseño de cableado altamente seguro e interfaces intuitivas y fáciles de usar, el equipo está completamente preparado para su implementación directa en fábricas europeas. Este compromiso con la ingeniería estandarizada reduce significativamente los riesgos de instalación y acelera el proceso de puesta en servicio de nuevas instalaciones de fabricación.

Reconocimiento automático del tipo de barra colectora

En el centro de sus capacidades de automatización flexible se encuentra un sistema de reconocimiento de códigos de barras integrado de alta capacidad de respuesta. A medida que los materiales ingresan a la línea, el escáner identifica instantáneamente tipos de barras colectoras específicas y carga automáticamente el programa operativo y la configuración de la máquina correspondientes. Esto elimina por completo la necesidad de intervención manual durante los cambios de producto. Esta transición fluida permite corridas de producción multiformato y altamente adaptables, lo que mejora significativamente la utilización general del equipo, minimiza el costoso tiempo de inactividad y permite que las instalaciones procesen diversos pedidos por lotes con una eficiencia sin precedentes.

Sistema de control inteligente en red

Diseñada para el futuro de la fabricación, la máquina está construida sobre una arquitectura modular avanzada PLC+IPC (controlador lógico programable + PC industrial). Este sistema de control inteligente admite el intercambio de datos continuo y en tiempo real con sistemas ERP de nivel empresarial, plataformas MES y equipos de prueba en línea. Al cerrar la brecha entre las operaciones de taller y la gestión de alto nivel, proporciona una infraestructura preparada para la Industria 4.0 diseñada para clientes europeos con visión de futuro. Las características inteligentes opcionales incluyen diagnóstico remoto, actualizaciones en línea inalámbricas y sistemas HMI (interfaz hombre-máquina) multilingües, que en conjunto brindan a los operadores y equipos de mantenimiento un control integral y visibilidad operativa.

Opciones de estación de remachado automático

Para adaptarse a diferentes diseños estructurales y volúmenes de producción, la línea de montaje ofrece estaciones de remachado automático altamente configurables. Estas unidades están diseñadas para ofrecer una fijación mecánica precisa, asegurando la integridad estructural de cada conjunto de barra colectora completado.

• Producción de barras colectoras de dos piezas: Equipadas con 2 unidades de remachado automático sincronizadas para una sujeción ágil y de alta velocidad.

• Producción de barras colectoras de cuatro piezas: configurada con 4 unidades de remachado automático de alta resistencia para manejar requisitos estructurales complejos con facilidad.

Caracterizadas por su tiempo de ciclo excepcionalmente alto y su precisión de posicionamiento milimétrica, estas estaciones automatizadas garantizan conexiones sólidas y confiables en todos los lotes de producción. Este nivel de precisión prácticamente elimina el retrabajo, mejora la seguridad eléctrica del producto final y garantiza que cada barra colectora cumpla con estrictos criterios de control de calidad.

Autodiagnóstico y análisis de datos OEE

La transparencia operativa y el mantenimiento preventivo son fundamentales para maximizar el retorno de la inversión. El sistema incorpora una lógica integral de autoverificación de E/S diseñada para monitorear continuamente los procesos internos, detectando y señalando instantáneamente anomalías en tiempo real. Este enfoque proactivo mejora drásticamente la seguridad operativa y evita que problemas menores se conviertan en interrupciones mecánicas importantes. Además, el software inteligente rastrea métricas de rendimiento críticas, incluido el tiempo de actividad de la máquina, registros de alarmas detallados y la eficiencia general del ciclo. Al proporcionar estos valiosos datos granulares, el equipo facilita un análisis OEE (Eficacia general del equipo) en profundidad, lo que permite a los gerentes de fábrica implementar estrategias de producción ajustada basadas en datos y optimizar continuamente sus flujos de trabajo de fabricación.

Parámetros del producto

La siguiente hoja de datos técnicos proporciona especificaciones detalladas para la línea de ensamblaje automático de barras colectoras con certificación CE. Estos parámetros cubren capacidades de procesamiento, configuraciones de sistemas de control y requisitos de instalaciones para ayudar a los ingenieros y equipos de adquisiciones en la selección de equipos y la planificación del sitio de producción.

Modelo	KD-ZDX/NC-2(4)D-6（4.5）
Máx. Altura de la barra colectora	350 mm (una sola capa)
Máx. Longitud de la barra colectora	6000 mm
Tipo de posición	Posición unilateral / Posición media
Eficiencia laboral	Alrededor de 3000 mm/2 min
Eje de control	5 ejes
Sistema de control	Control de red, Mantenimiento en línea (opcional)
Números de estaciones de remachado	4 juegos (tipo cuatro piezas) / 2 juegos (tipo dos piezas)
Tipo de remachado	Remachado automático
Fuerza	380~415VCA 50~60Hz 20kW
Dimensión del equipo	L25000mm*W2000mm*H19000mm

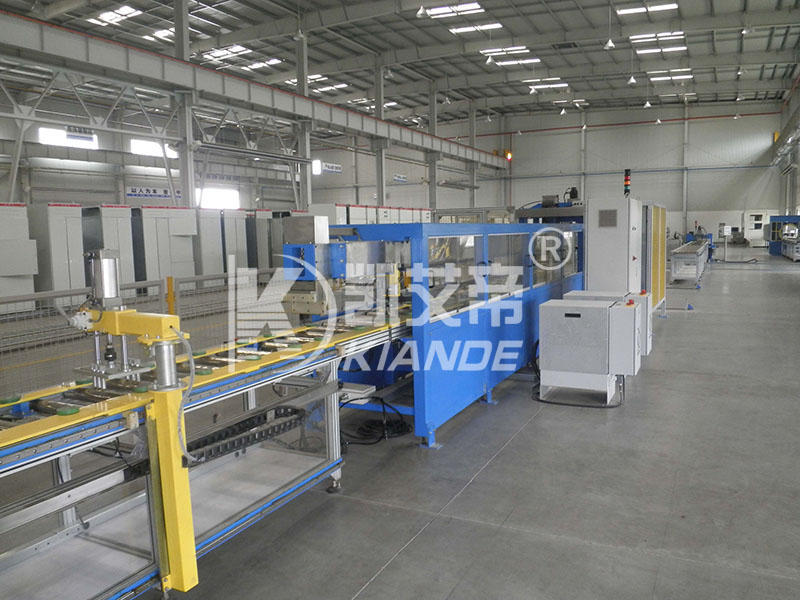

Detalles del producto

Escenarios de aplicación para la línea automática de montaje de barras colectoras

La línea de montaje automático de barras colectoras con certificación CE está diseñada para satisfacer las rigurosas demandas de la fabricación eléctrica moderna. Diseñado para entornos de producción de alta eficiencia, este equipo proporciona soluciones de ensamblaje confiables en diversos sectores industriales, garantizando que los productos terminados cumplan con estrictos estándares de calidad y seguridad.

• Fabricantes de canalizaciones eléctricas prefabricadas (baja/alta tensión): Adecuados para la producción de sistemas de canalizaciones prefabricadas compactas y aisladas en aire. El proceso de ensamblaje automatizado garantiza una presión constante y una alineación precisa, lo cual es fundamental para mantener la conductividad eléctrica y el rendimiento térmico en aplicaciones industriales exigentes.

• Productores de gabinetes de distribución eléctrica y aparamenta: Facilita el montaje rápido y preciso de barras colectoras de cobre y aluminio utilizadas en aparamenta y paneles de distribución. Esto ayuda a los fabricantes a aumentar la producción y al mismo tiempo minimizar los errores de manipulación manual y el desperdicio de material.

• Sistemas ferroviarios inteligentes, infraestructura energética y vías eléctricas de centros de datos: dado que los proyectos de infraestructura exigen una mayor confiabilidad en la distribución de energía, esta línea de ensamblaje respalda la fabricación de vías eléctricas de servicio pesado. Garantiza la integridad estructural necesaria para el funcionamiento continuo en centros de datos y redes de tránsito.

• Empresas europeas OEM/ODM centradas en actualizaciones de automatización: ideal para fabricantes europeos que buscan realizar la transición de procesos manuales o semiautomáticos a una producción totalmente automatizada. El equipo ayuda a reducir la dependencia de la mano de obra, estandarizar la calidad de la producción y aumentar el rendimiento general de la fábrica.

• Integración con líneas automáticas de inspección, corte y recubrimiento en polvo: Diseñada como una unidad modular, esta línea de ensamblaje se puede integrar sin problemas en los diseños de fábrica existentes. Funciona en conjunto con máquinas de corte ascendentes y equipos de prueba o recubrimiento posteriores para crear un flujo de trabajo de fabricación continuo.

---

Soporte de servicio completo para clientes europeos

Al comprender los requisitos regulatorios y operativos específicos del mercado europeo, brindamos soporte integral para garantizar una instalación sin problemas, un funcionamiento conforme y confiabilidad a largo plazo. Nuestro compromiso se extiende más allá de la entrega de equipos para ofrecer una asociación completa para su instalación de fabricación.

✅ Fabricado en China, confiable en todo el mundo : con un historial comprobado de exportaciones exitosas a Europa, nuestra maquinaria está construida según estándares industriales internacionales, ofreciendo una solución confiable y rentable para mejorar sus capacidades de producción.
✅ Documentos completos de certificación CE : el cumplimiento es una prioridad. Proporcionamos un conjunto completo de documentación de certificación CE, que incluye diagramas de cableado eléctrico detallados, manuales de operación completos y dibujos mecánicos precisos en 3D para respaldar sus auditorías de seguridad locales y la planificación de fábrica.
✅ Soporte remoto multilingüe : para minimizar el tiempo de inactividad del equipo y facilitar la capacitación fluida de los operadores, nuestro equipo técnico brinda orientación y solución de problemas remota. El soporte está disponible en inglés, alemán y francés, lo que garantiza una comunicación clara con su personal de ingeniería.
✅ Configuración personalizada : cada instalación de producción es única. Ofrecemos módulos de interfaz personalizables, localización de software y opciones de accesorios especializados para adaptarse a los diseños de productos específicos y los requisitos de automatización de fábrica.

Para obtener una cotización personalizada, una demostración de la máquina o un plan de integración, comuníquese con nuestro equipo. Somos un fabricante líder con sede en China de líneas automáticas de montaje de barras colectoras y prestamos servicios a clientes en Alemania, Francia, Italia, España y Europa del Este con maquinaria confiable y un servicio receptivo.




Tipos y configuraciones de barras colectoras admitidas

La flexibilidad en la producción es esencial para adaptarse a las diferentes especificaciones del proyecto. Nuestra línea de montaje automática está diseñada para manejar varios diseños estructurales de barras colectoras, lo que garantiza una amplia compatibilidad con los requisitos estándar del mercado.

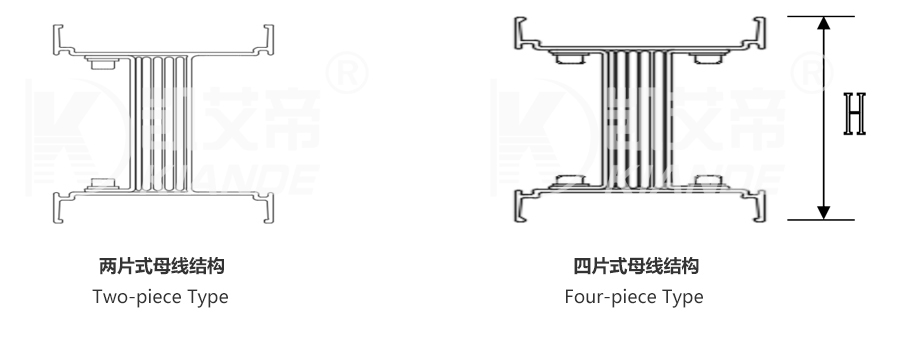

Actualmente, el tipo de barra colectora se divide principalmente en dos tipos: tipo de dos piezas y tipo de cuatro piezas.

La configuración de barra colectora de dos piezas normalmente consiste en una estructura de carcasa simplificada, que se usa ampliamente para tareas de distribución de energía estándar donde se prioriza el montaje rápido y la rentabilidad. La configuración de barra colectora de cuatro piezas implica un conjunto de carcasa más complejo, lo que proporciona una mayor rigidez estructural y mejores capacidades de disipación de calor, lo que la hace muy adecuada para aplicaciones de servicio pesado y sistemas de transmisión de alta corriente. La línea de montaje está equipada con accesorios ajustables y controles de presión programables para cambiar sin problemas entre estos dos tipos, asegurando un remachado y fijación precisos sin dañar los perfiles conductores o las capas aislantes.
