| Cantidad: | |
|---|---|
La máquina de inspección manual se utiliza principalmente para inspeccionar barras colectoras rectas cortas, barras colectoras en codo, barras colectoras de terminales, etc. Se compone de dos partes: posicionamiento de accesorios e instrumentos de inspección principales. La parte de posicionamiento del accesorio se opera manualmente mientras que los instrumentos de inspección probarán la barra colectora y generarán el informe automáticamente.

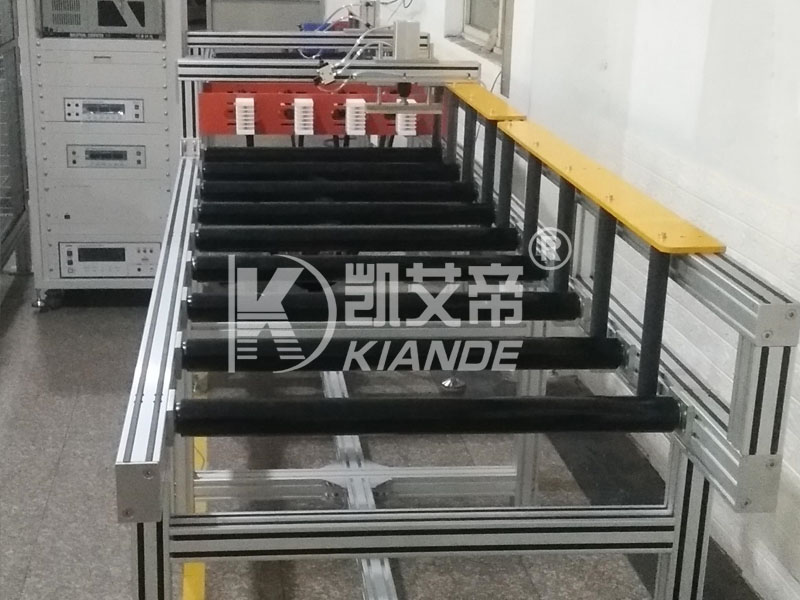

La línea de inspección manual KD-JCX/M-6 combina el posicionamiento manual de accesorios con pruebas eléctricas automáticas. Está destinado a tramos rectos cortos, barras acodadas, barras terminales y otras geometrías irregulares. Los instrumentos de inspección prueban la barra colectora posicionada y generan un informe automáticamente. La impresión opcional de códigos de barras e informes admite la identificación y la salida de registros sin cambiar el método de posicionamiento manual. |  Imagen oficial del producto Kiande Electric |
| Especificación | de parámetros |
|---|---|
| Modelo/identificador publicado | KD-JCX/M-6 |
| Altura de la barra colectora | 100 mm – 650 mm |
| Longitud de la barra | 500 mm – 3000 mm |
| colectora Tipo de barra colectora adecuada | barra colectora irregular |
| Tipo de posición | Unilateral |
| Sistema de impresión | Código de barras / Impresión de informes (opcional) |
| Prueba de resistencia a alto voltaje | 0 – 5 000 V |
| Prueba de aislamiento | 1 – 1 000 V |
| Prueba de puesta a tierra | 0 – 25 A |
| Dimensión del equipo | 380~415VCA 50~60Hz 3kW |
| eléctrico | Largo 6200 mm × Ancho 800 mm × Alto 800 mm |
Soporte de sección irregularLa aplicación publicada incluye barras colectoras cortas, rectas, en codo y terminales. | Posicionamiento unilateralLos operadores colocan la pieza de trabajo utilizando la disposición de fijación unilateral. | Resistir pruebasEl rango de prueba de alta tensión es de 0 a 5000 V. |
Medición de aislamientoEl rango de prueba de aislamiento es de 1 a 1000 V. | Prueba de puesta a tierraEl rango de corriente de prueba de conexión a tierra indicado es de 0 a 25 A. | Registros impresos opcionalesLa impresión de códigos de barras y la impresión de informes son opcionales, como se indica en la tabla fuente. |
FuncionesSoporte de sección irregular: la aplicación publicada incluye barras colectoras terminales, rectas y cortas. Posicionamiento unilateral: los operadores colocan la pieza de trabajo utilizando la disposición de fijación unilateral. Pruebas de resistencia: el rango de prueba de resistencia de alto voltaje es de 0 a 5000 V. | Principio de funcionamiento
|
Inspección de barra colectora de codoEnsayos eléctricos de tramos de codo que requieren posicionamiento manual. | Prueba de sección terminalInspección de barras terminales antes de la siguiente etapa de producción. | Secciones rectas cortasPrueba de barras colectoras rectas cortas dentro del rango de longitud publicado. |
Proporcione dibujos de codos, terminales o secciones cortas para revisar el posicionamiento.
Defina el voltaje, la corriente y el procedimiento de prueba requeridos dentro de los rangos de instrumentos enumerados.
Especifique si se requiere la impresión de códigos de barras, la impresión de informes o ambas.
Comprobaciones de aceptación recomendadas para la línea de inspección manual:
Cobertura de accesoriosConfirme el posicionamiento seguro de una sección irregular representativa. | Configuración del instrumentoVerifique los ajustes seleccionados de resistencia, aislamiento y conexión a tierra con el plan de pruebas. | Verificación de informesCompare el registro generado y la impresión opcional con el formato de inspección requerido. |
Equipo de inspección dedicadoLas máquinas de inspección de barras manuales y automáticas aparecen en la gama oficial de Kiande. | Cobertura de barras relevantesEste modelo está descrito específicamente para tramos cortos rectos, acodados y terminales. | Pruebas y enfoque de datosEl negocio declarado de la empresa incluye producción inteligente y análisis de datos para la fabricación eléctrica. |
El posicionamiento manual maneja la geometría mientras los instrumentos realizan las pruebas automáticamente.
Las tres cocinas eléctricas publicadas ayudan a los compradores a comparar la estación con su plan de inspección.
Kiande suministra equipos de montaje, así como la estación de inspección utilizada después del montaje.
Otras estaciones para comparar dentro del flujo de trabajo de inspección: Máquina de ensamblaje manual , Línea de ensamblaje semiautomática , Línea de ensamblaje de barras colectoras automática.
Inspección de calidad de vías de bus
Producción de canalizaciones prefabricadas
Fabricación de equipos eléctricos.
El perfil oficial de la empresa de Kiande enumera las máquinas de inspección manual como parte de su gama de equipos de producción de barras colectoras. Suzhou Kiande Electric Co.,Ltd. tiene su sede en Suzhou, con un centro de fabricación en Zhenjiang y departamentos de diseño, producción y servicio. |  Escena de la fábrica publicada en el sitio web oficial hermano de Kiande |
Presentar planos de altura, longitud y terminales o codos.
Indique los requisitos de prueba eléctrica y el formato de impresión.
Analice la inspección de una sección representativa del conducto de distribución antes de fijar el alcance del equipo.
El sitio web oficial de Kiande muestra un documento de patente de invención para equipos de procesamiento de conductos de bus. Este es un documento tecnológico de la empresa. No establece la conformidad CE ni la certificación ISO actual para cada configuración del producto. |  Documento de patente de invención publicado por la empresa |
KD-JCX/M-6 enumera un rango de altura de 100 mm a 650 mm y un rango de longitud de 500 mm a 3000 mm. La geometría irregular también debe adaptarse al dispositivo.
El dispositivo KD-JCX/M-6 se coloca manualmente. Los principales instrumentos de inspección realizan las pruebas y generan el informe automáticamente.
El rango de resistencia de alto voltaje del KD-JCX/M-6 es de 0 a 5000 V. Esta es una gama de equipos; no define la tensión de prueba requerida para cada barra colectora.
Su rango de prueba de conexión a tierra es de 0 a 25 A. El criterio de ajuste y aceptación requerido debe seguir el procedimiento de inspección de barras.
La tabla KD-JCX/M-6 identifica la impresión de códigos de barras y la impresión de informes como opcionales. Enumere la disposición de salida seleccionada en el alcance del equipo.
Las dimensiones publicadas del equipo son L6200 mm × W800 mm × H800 mm. El acceso operativo y las autorizaciones de servicio deben considerarse por separado.
KD-JCX/M-6 está listado en 380~415VAC, 50~60Hz y 3kW. Haga coincidir el suministro del sitio con la configuración eléctrica confirmada.
