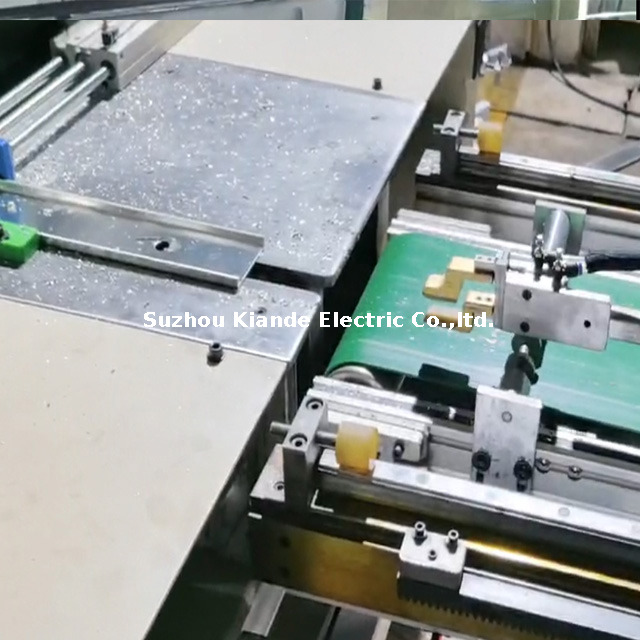

Máquina procesadora de perfiles de barras colectoras, el operador ingresará valores como longitud, ancho, posición de los orificios, cantidad, etc. para iniciar procedimientos de trabajo automáticos que incluyen corte de extremos, punzonado, etc.
1 perfil de barra colectora de procesamiento multifuncional;
2 Ahorro de mano de obra y aprovechamiento máximo de materia prima.
Precisión y eficiencia para la fabricación de barras colectoras industriales

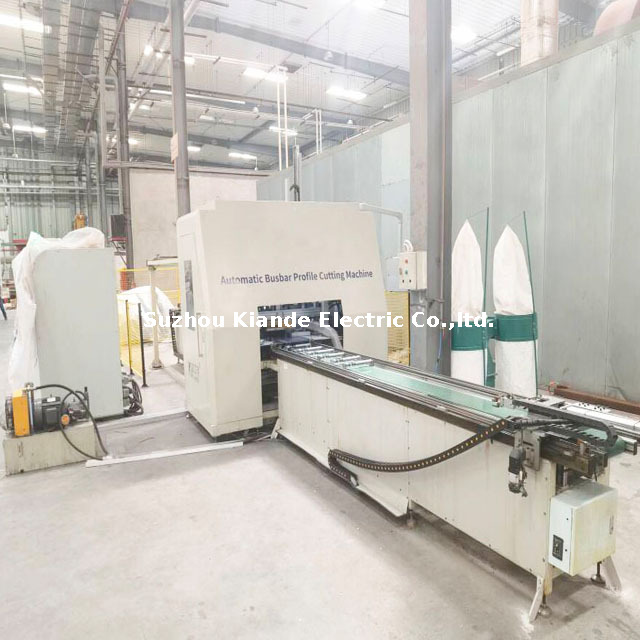

La máquina procesadora de perfiles de aluminio es una solución de corte de alta precisión especialmente diseñada para perfiles de aluminio utilizados en líneas de producción de barras colectoras . Diseñado para ofrecer un rendimiento constante, este sistema de corte de doble cabezal admite cortes rápidos, precisos y en ángulo necesarios para producir gabinetes y carcasas de barras colectoras rígidas.
Ya sea que esté cortando rieles estructurales de aluminio, perfiles de montaje o carcasas protectoras para sistemas de conductos colectores, esta máquina garantiza una precisión repetible y una integración perfecta con líneas de ensamblaje de barras colectoras automatizadas.
Características clave
Corte de precisión de doble cabezal
La configuración independiente de doble cabezal permite cortes simultáneos en ángulo de 45° y 90°, eliminando la necesidad de reposicionamiento y ajustes manuales.
Optimizado para perfiles de aluminio industriales utilizados en sistemas de canalización prefabricada de BT y MT.
Posicionamiento inteligente servocontrolado
Equipado con mecanismos de servomotor y husillo de bolas para un posicionamiento de perfil de alta precisión.
Admite compensación automática de longitud y alimentación de material de alta velocidad para operaciones continuas.
Conjunto de cuchilla robusto
Utiliza hojas de sierra con punta de carburo (de hasta 500 mm) para lograr bordes limpios y sin rebabas.
La velocidad de corte y la carrera ajustables ayudan a prevenir la deformación del perfil durante la producción en masa.
Sistema de control fácil de usar
Panel HMI con pantalla táctil para un funcionamiento intuitivo y una configuración rápida de parámetros de ángulo o longitud.
Almacena múltiples programas preestablecidos para procesamiento por lotes en carcasas de aluminio con barras colectoras.
Aplicaciones en la fabricación de barras colectoras
Esta máquina está optimizada para:
Corte de perfiles de envolvente de barras colectoras de aluminio antes del punzonado y montaje.
Conformación de marcos soporte y carriles guía en líneas de canalización prefabricada.
Precorte de alto rendimiento antes de la perforación CNC o la envoltura de aislamiento.
Su papel es especialmente crítico en los talleres modernos de producción de barras colectoras, donde la precisión, la velocidad y la automatización son clave para aumentar la producción manteniendo la calidad.
No.
Parámetros
Modelo
KD-XCYTJ-C/A-4.5(6)
Función
Punzonado vertical
Horizontal
puñetazos
Perforación
Se puede personalizar
Fuerza
Punzonado vertical
300KN
Horizontal
puñetazos
30 nudos
Trazo del eje X
3000 mm
Velocidad del eje X
0~150 mm/s
Calificación
Código de barras, láser (personalizado)
Tamaño del conductor (aluminio)
Longitud
1200 mm ~ 3000 mm
Ancho
45 mm ~ 220 mm
Espesor
2,5 mm ~ 5 mm
Ancho máximo
49mm
Altura máxima
39mm
Precisión de posicionamiento
±0,3 mm
Precisión de posicionamiento repetitivo
±0,5 mm
Potencia de la hoja de sierra
3kW
Diámetro de la hoja de sierra
405mm
Máx. Longitud
3000 mm
Mín. Longitud
275 mm
Máx. Fuerza hidráulica
31,5MPa
Fuerza
380~415VAC 50~60Hz 10kW ( personalizar )
¿Por qué elegir nuestra máquina procesadora de perfiles de aluminio?
Construido para líneas de barras colectoras : configuración a medida para perfiles de aluminio utilizados en infraestructura de distribución eléctrica.
Marco industrial estable : base antivibración para cortes de alta velocidad con desviación mínima.
Fácil mantenimiento : Fácil reemplazo de cuchillas, sistema de autolubricación y soporte de diagnóstico remoto.
Cumplimiento global : certificado CE y compatible con las normas de seguridad internacionales.
Complementos opcionales
Sistema de recogida de polvo para una integración limpia en el taller
Mesa de carga y descarga de perfiles automáticos.
Módulo de integración de datos para sistemas MES/ERP
Contáctenos hoy
¿Quiere mejorar su proceso de corte de perfiles de aluminio de barras colectoras? Contáctenos para obtener una cotización detallada, una demostración de la máquina u opciones de personalización basadas en la configuración de su línea de producción.
