Precisión y eficiencia para la fabricación de barras colectoras industriales

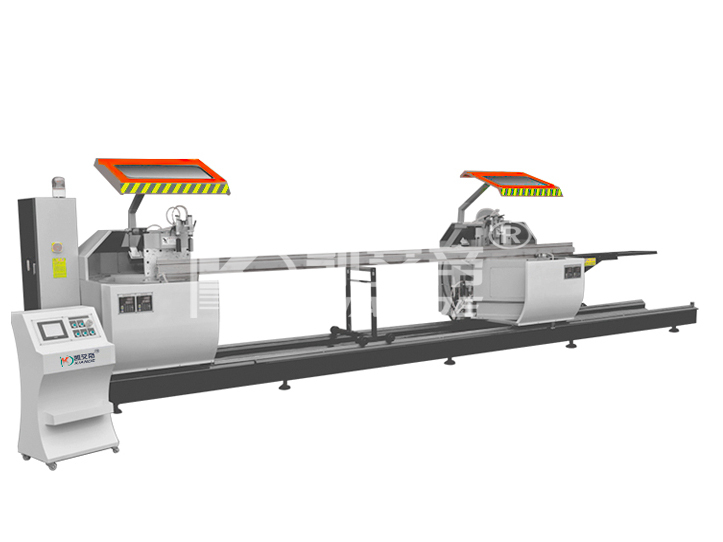

La máquina cortadora de doble cabezal para perfiles de aluminio se presenta como una solución de corte altamente especializada y de alta precisión diseñada específicamente para dar forma a perfiles de aluminio utilizados dentro de la infraestructura de distribución eléctrica avanzada. Cuando se opera en plantas de producción concurridas, este sistema de corte de doble cabezal ofrece un zumbido de eficiencia constante y silencioso, ejecutando cortes rápidos, altamente precisos y en ángulo perfecto, esenciales para la construcción de carcasas rígidas de barras colectoras y recintos protectores.
Ya sea que su instalación tenga la tarea de procesar rieles de aluminio estructural de alta resistencia, perfiles de montaje complejos o carcasas protectoras robustas para sistemas de conductos de barras complejos, esta maquinaria garantiza una precisión dimensional repetible. Al eliminar los errores de medición manual, garantiza una integración perfecta con las líneas de producción de barras colectoras automatizadas , lo que permite a sus equipos de fabricación mantener un flujo de trabajo continuo e ininterrumpido mientras manejan extrusiones de metal densas.
Características clave
Corte de precisión de doble cabezal
La arquitectura independiente de doble cabezal facilita cortes simultáneos en ángulos de 45° y 90°. Esta operación sincronizada elimina por completo la necesidad de un tedioso reposicionamiento manual, lo que reduce drásticamente los tiempos de ciclo y garantiza una alineación geométrica exacta.
Optimizado específicamente para los densos perfiles de aluminio industriales utilizados en sistemas de canalizaciones colectoras de baja tensión (BT) y media tensión (MT), garantizando que cada junta encaje entre sí sin tolerancia a espacios.
Posicionamiento y sujeción inteligentes servoaccionados
Equipada con un avanzado servomotor combinado con mecanismos de husillo de bolas de precisión, la máquina se desliza hasta su posición con absoluta precisión, proporcionando a los operadores un posicionamiento de perfil confiable y repetible.
Cuenta con dispositivos de sujeción neumáticos e hidráulicos de calidad industrial combinados con guías lineales de alta precisión. Esto garantiza que el material de aluminio permanezca absolutamente rígido durante el corte a alta velocidad, erradicando por completo cualquier riesgo de desplazamiento o vibración del material.
Admite compensación automática inteligente de longitud y alimentación de material a alta velocidad, manteniendo un ritmo constante para operaciones continuas a gran escala.
Robusto conjunto de cuchillas y sistema de enfriamiento
Utiliza hojas de sierra con punta de carburo de primera calidad (hasta 500 mm) que cortan metal grueso sin esfuerzo, brindando bordes limpios, como espejos y sin rebabas que no requieren ningún esmerilado ni desbarbado secundario.
Incorpora un sistema integrado de refrigeración y lubricación automática por niebla. Este rociado dirigido controla eficazmente el aumento de temperatura en la zona de corte, eliminando el olor distintivo del metal calentado y al mismo tiempo extiende significativamente la vida útil de las hojas de carburo.
La velocidad de corte y la mecánica de carrera totalmente ajustables ayudan a prevenir cualquier deformación estructural de los perfiles durante tiradas intensivas de producción en masa.
Sistema de control fácil de usar
El panel HMI con pantalla táctil de alta capacidad de respuesta ofrece un funcionamiento táctil intuitivo, lo que permite a los técnicos ejecutar ajustes de ángulo rápidos o configuraciones de parámetros de longitud con solo unos pocos toques en la pantalla.
Almacena múltiples programas preestablecidos personalizados en su memoria integrada, lo que permite cambios rápidos para el procesamiento por lotes en varios diseños de carcasas de aluminio con barras colectoras sin la necesidad de una reprogramación constante.
Aplicaciones en la fabricación de barras colectoras
Esta máquina está optimizada específicamente para manejar las rigurosas demandas de la fabricación de infraestructura eléctrica moderna y ofrece una adaptabilidad excepcional del material. Más allá de los gabinetes de barras colectoras estándar, procesa sin esfuerzo diversas extrusiones de aluminio irregulares, tubos cuadrados, tubos redondos y barras de aluminio sólidas, acomodando diversas dimensiones de sección transversal y espesores de pared.
Cortar perfiles de gabinete de barras colectoras de aluminio a longitudes exactas antes de perforar, doblar y ensamblar final.
Dar forma a marcos de soporte críticos, soportes estructurales y rieles de guía internos utilizados dentro de extensas líneas de canalización de barras.
Ejecutar tareas de precorte de alto rendimiento con perfecta fidelidad de borde antes de que los perfiles sean encaminados a estaciones de perforación CNC o envueltos en aislamiento dieléctrico.
Su función operativa es especialmente crítica en talleres de producción de alta capacidad. Al ofrecer un corte impecable y sin deformaciones nada más salir de la máquina, acelera drásticamente el ritmo de la línea de montaje, garantizando que la precisión, la velocidad y la confiabilidad automatizada se logren de manera consistente mientras se aumenta la producción.
| Los principales parámetros técnicos. |
| Longitud de aserrado | 430—4500/6000 mm |
| Ancho x alto de la sierra (ancho x alto) | 230x150mm |
| Potencia del motor principal | 3,0 KW*2 |
| Velocidad del motor principal | 2840 rpm |
| Utilice el tamaño de la hoja de sierra | φ500xф30x120T |
| Ángulo de giro de la hoja de sierra | 90°—45° |
| Ángulo de rotación de la mesa | 90°—45° |
| Velocidad de avance de la hoja de sierra | 0—3 m/min |
| Velocidad de retorno de la hoja de sierra | 2—3 m/min |
| Presión de trabajo | 0,6—0,8 MPa |
| Voltaje de funcionamiento | 380V |
¿Por qué elegir nuestra máquina cortadora de doble cabezal?
Construido para líneas de barras colectoras : presenta una configuración mecánica personalizada diseñada específicamente para manejar las propiedades metalúrgicas únicas de los perfiles de aluminio utilizados en infraestructuras de distribución eléctrica críticas.
Marco industrial estable : Construido sobre una base fundida antivibración de alta resistencia que absorbe la energía cinética, lo que garantiza que las operaciones de corte de alta velocidad se realicen con una desviación mínima y una huella física tranquilizadora y sólida.
Fácil de mantener y con soporte : Diseñado para un fácil reemplazo de la hoja y cuenta con un sistema de autolubricación. Respaldado por una garantía integral de 12 meses y soporte de diagnóstico remoto de respuesta rápida para mantener sus operaciones funcionando sin problemas.
Cumplimiento y seguridad globales : certificado CE y totalmente compatible con los estándares de seguridad internacionales. Viene de serie con un escudo de seguridad completamente cerrado y un diseño acústico de bajo ruido, que protege a los operadores y mantiene un entorno de taller limpio y libre de peligros.
Complementos opcionales
Sistema de recolección de polvo de alta capacidad diseñado para una perfecta integración en el taller, capturando virutas de microaluminio para mantener una calidad del aire impecable.
Mesa de carga y descarga de perfiles automatizada, que reduce la fatiga de elevación manual y acelera el ciclo de alimentación continua.
Módulo de integración de datos avanzado personalizado para los sistemas MES/ERP específicos de su instalación, que permite el seguimiento de la producción en tiempo real y la sincronización de líneas de automatización no estándar.
