Diseñado por Electricidad Kiande, un fabricante y proveedor líder de equipos industriales avanzados para el campo de la fabricación de electricidad.
Diseñado específicamente para satisfacer las rigurosas demandas de los entornos de producción a granel.
Consolida múltiples pasos de fabricación en un espacio único y altamente eficiente.
Ofrece una precisión excepcional para tolerancias de fabricación estrictas.
Abastecimiento directo de Electricidad Kiande garantiza un valor óptimo y un respaldo técnico integral.

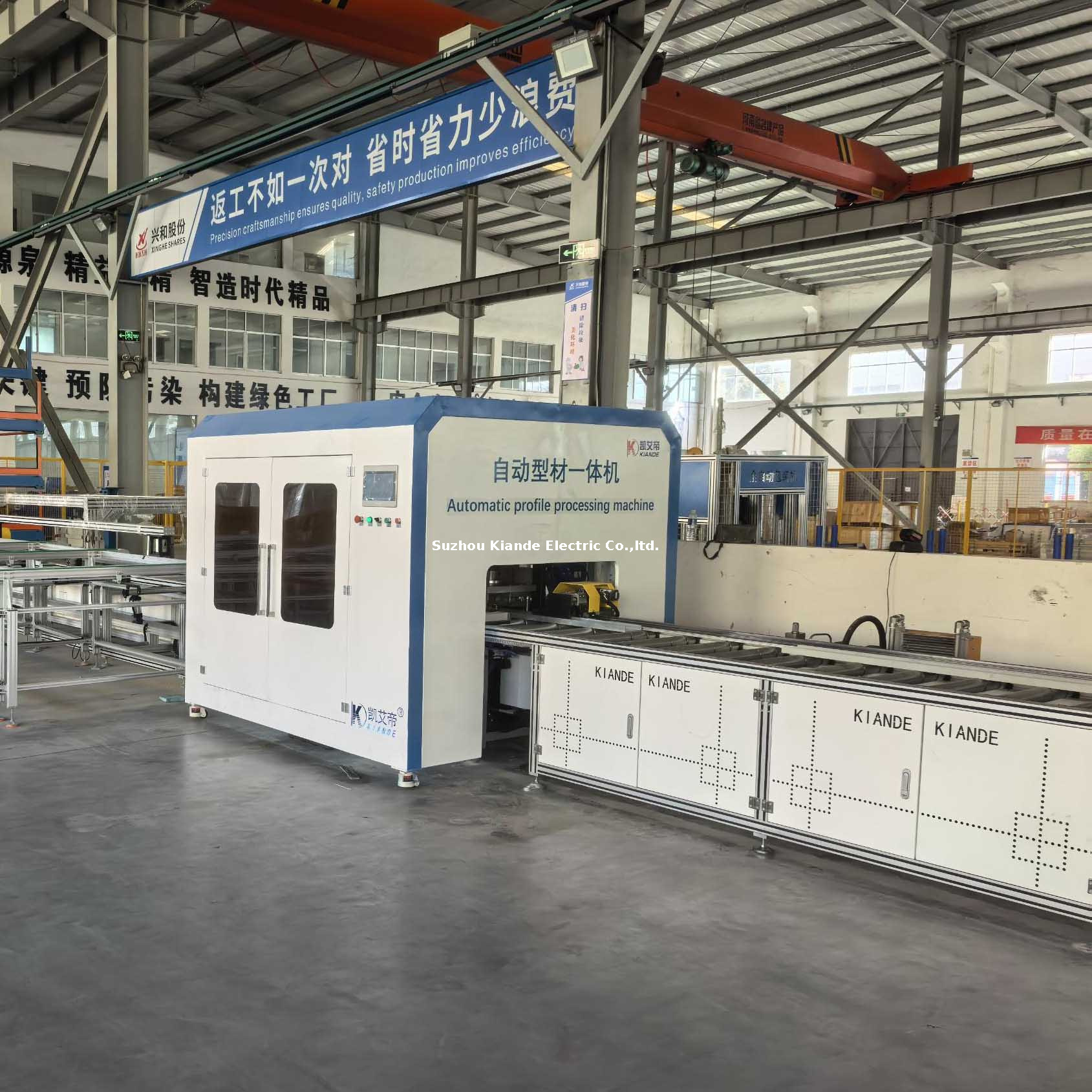

La máquina de procesamiento multifuncional de conductores de barras colectoras KD-DTYTJ-C/A-4.5(6) combina varias operaciones de fabricación de conductores. La especificación publicada cubre el cobre y el aluminio, el doblado, el punzonado, un cabezal de apilado y una hoja de sierra. Su rango de conductores listado es de 1200 mm a 6000 mm de largo, de 140 mm a 300 mm de ancho y de 2 mm a 6 mm de espesor. El marcado con código de barras o código QR es opcional. Los valores de posicionamiento se publican por separado de las tolerancias dimensionales de las piezas terminadas. |  |
El codo 400, el punzón 300 y el cabezal apilador 300 se conservan sin unidades de fuerza inventadas. La operación con cabezal de pilotaje requiere una definición basada en planos. Se omiten amplios porcentajes promocionales y afirmaciones de compatibilidad universal no verificadas.
| Parámetro | Especificación |
|---|---|
| Modelo | KD-DTYTJ-C/A-4.5(6) |
| Fuerza Curva | 400 |
| Punzón | 300 |
| Cabezal de apilamiento | 300 |
| Carrera del eje X | 1800 mm |
| Velocidad del eje X | 0~150 mm/s |
| Marcado | Código de barras, código QR (opcional) |
| Tamaño del conductor (aluminio, cobre) Longitud | 1200 mm ~ 6000 mm |
| Ancho | 140 mm ~ 300 mm |
| Espesor | 2 mm ~ 6 mm |
| Precisión de posicionamiento | 0,2 mm |
| Precisión de posicionamiento repetitivo Hoja de sierra | 0,05 mm |
| Diámetro de la hoja de sierra | 2kW |
| eléctrica | 400 mm |
| Máx. Ancho de plegado | 300 mm |
| Máx. Diferencia de altura de flexión | 40mm |
| máx. de fuerza hidráulica | 31,5MPa |
| Potencia | 380~415VCA 50~60Hz 10kW |
Cobre y AluminioAmbos materiales conductores se mencionan en la tabla de especificaciones. | Procesamiento multifuncionalLa tabla enumera las especificaciones de doblado, punzonado, cabezal de apilado y aserrado. | Largo rango de conductoresEl rango de longitud de conductor publicado es de 1200 mm a 6000 mm. |
Datos de posicionamientoLa precisión de posicionamiento es de 0,2 mm y la precisión de posicionamiento repetido es de 0,05 mm. | Marcado de código opcionalEl marcado de códigos de barras y códigos QR se identifica como opcional. | Doblado de envolventeEl ancho máximo de plegado es de 300 mm, con una diferencia de altura máxima de 40 mm. |
FuncionesCobre y aluminio: ambos materiales conductores se mencionan en la tabla de especificaciones. Procesamiento multifuncional: la tabla enumera las especificaciones de doblado, punzonado, cabezal de apilado y aserrado. Largo rango de conductores: el rango de longitudes de conductores publicado es de 1200 mm a 6000 mm. | Principio de funcionamiento
|
Fabricación de conductores de cobreProcesamiento de barras colectoras de cobre dentro del rango dimensional indicado. | Procesamiento de barras colectoras de aluminioPreparación de conductores de aluminio para la geometría requerida. | Operaciones combinadas de conductoresProducción que requiere varias operaciones de fabricación en la misma máquina. |
Identificar orificios, dobleces, posiciones de corte y el significado de la operación requerida del cabezal del apilador.
Envíe el material, largo, ancho y espesor para revisión de herramientas.
Especifique si se necesita un marcado de código de barras o código QR opcional.
Comprobaciones de aceptación recomendadas para la máquina procesadora multifuncional de conductores de barras colectoras:
Posición y geometría de la piezaVerifique el posicionamiento de la máquina por separado de las dimensiones de la pieza terminada. | Inspección de curvaturas y agujerosRevise el ancho de curvatura, la diferencia de altura y las posiciones de los orificios en una barra representativa. | Verificación de la unidad de fuerzaConfirme las unidades y clasificaciones para los valores publicados de curvatura, punzonado y cabezal de apilado. |
Gama de equipos conductoresEl procesamiento de conductores de barras multifuncionales figura explícitamente en el perfil de empresa de Kiande. | Máquinas de fabricación adyacentesSus productos oficiales también incluyen punzonado final digital y procesamiento de barras de unión. | Departamentos de fabricaciónLa empresa identifica funciones de I+D, diseño, producción y servicio. |
Los tamaños de cobre y aluminio se indican directamente en la tabla técnica.
Los datos de posicionamiento y repetición de posicionamiento se pueden revisar de forma independiente.
El marcado de códigos opcional proporciona una opción definida para la identificación de piezas.
Otras máquinas de preparación y montaje de conductores: Punzonadora digital de barras colectoras , Centro de procesamiento de barras de conexión de juntas , Línea automática de montaje de barras colectoras.
Producción de conductores de barras
Fabricación eléctrica de cobre y aluminio.
Equipos de fabricación de vías de bus
Suzhou Kiande Electric Co.,Ltd. enumera máquinas de procesamiento multifuncionales de conductores dentro de su gama de equipos de fabricación eléctrica. Su perfil de empresa también abarca equipos de procesamiento, montaje e inspección de barras para juntas, con el apoyo de los departamentos de ingeniería y producción mencionados. |  |
Proporcionar material, sección transversal, agujeros, curvaturas y posiciones de corte.
Resuelva las unidades de fuerza y el funcionamiento del cabezal de pilotaje en la oferta específica del modelo.
Analice las tolerancias requeridas de las piezas terminadas y la salida de marcado opcional.
El sitio web oficial de Kiande muestra un documento de patente de invención para equipos de procesamiento de conductos de bus. Este es un documento tecnológico de la empresa. No establece la conformidad CE ni la certificación ISO actual para cada configuración del producto. |  |
KD-DTYTJ-C/A-4.5(6) enumera el aluminio y el cobre. El rango de espesor publicado es de 2 mm a 6 mm.
La mesa KD-DTYTJ-C/A-4.5(6) ofrece una longitud de 1200 mm a 6000 mm, un ancho de 140 mm a 300 mm y un espesor de 2 mm a 6 mm.
De esta cifra no se desprende automáticamente ninguna tolerancia de pieza acabada. KD-DTYTJ-C/A-4.5(6) enumera el posicionamiento de 0,2 mm y el posicionamiento repetido de 0,05 mm; Inspeccione la pieza real comparándola con su dibujo.
El marcado de códigos de barras y códigos QR es opcional para KD-DTYTJ-C/A-4.5(6). Incluya el método de marcado requerido en el alcance del equipo confirmado.
KD-DTYTJ-C/A-4.5(6) especifica un ancho máximo de plegado de 300 mm y una diferencia máxima de altura de plegado de 40 mm.
La fuente enumera 400, 300 y 300 respectivamente, pero no indica sus unidades de fuerza en la tabla. Confirme las unidades para KD-DTYTJ-C/A-4.5(6); no asuma kN.
KD-DTYTJ-C/A-4.5(6) enumera una hoja de sierra de 400 mm, una potencia de hoja de sierra de 2 kW y un suministro de máquina de 380~415 VCA, 50~60 Hz y 10 kW.
