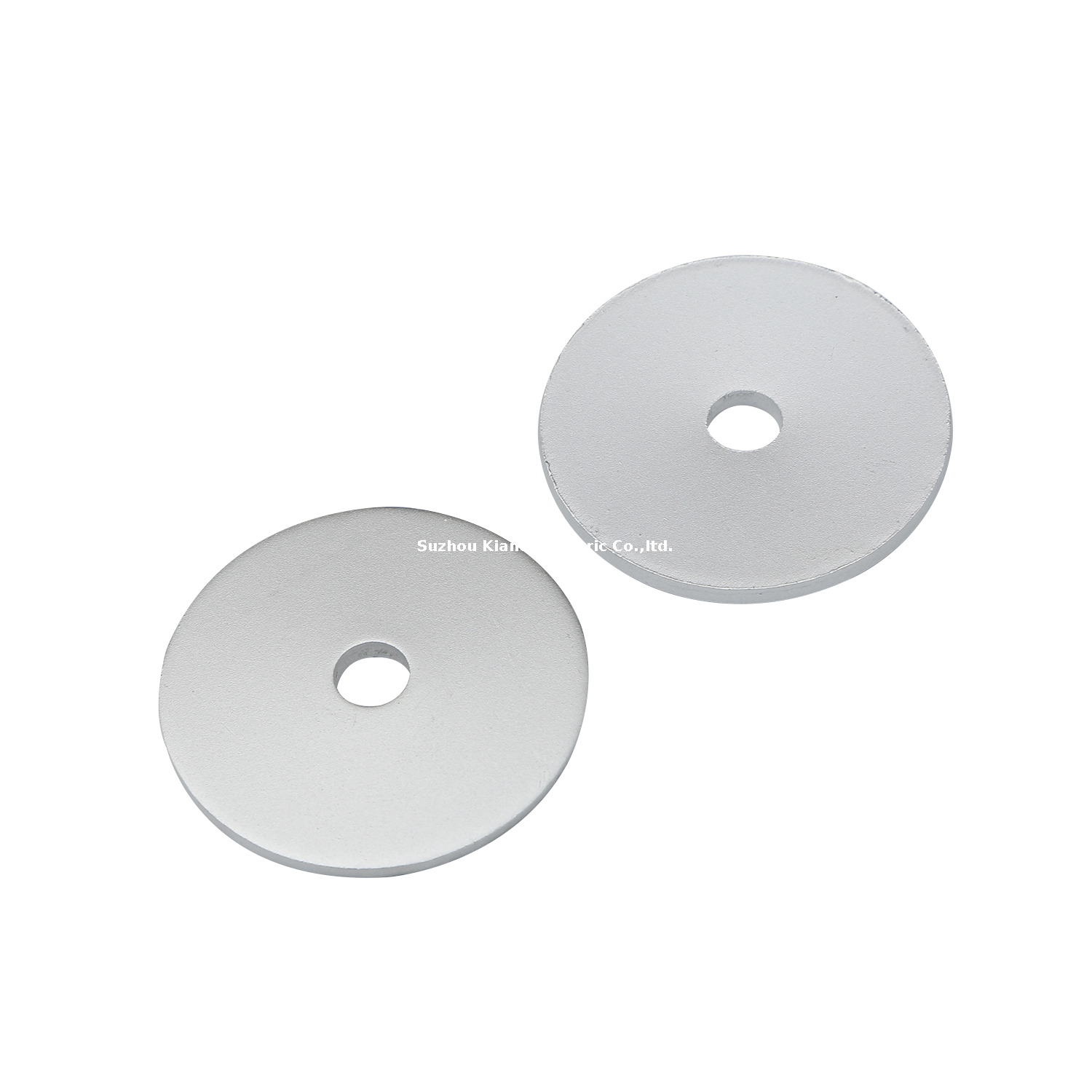

Arandela Belleville de junta de barra colectora con superficie galvanizada

Descripción general del producto: Arandela Belleville para junta de barra colectora

Características técnicas clave

1. Especificaciones de materiales

• Material principal: acero para muelles de 65Mn. Esta aleación específica se elige por su excepcional límite elástico y resistencia a la fatiga, lo que garantiza que la arandela no se deforme permanentemente bajo presión extrema.
• Rango de espesor: 3 a 6 mm, lo que proporciona la integridad estructural de alta resistencia necesaria para la distribución de energía industrial.

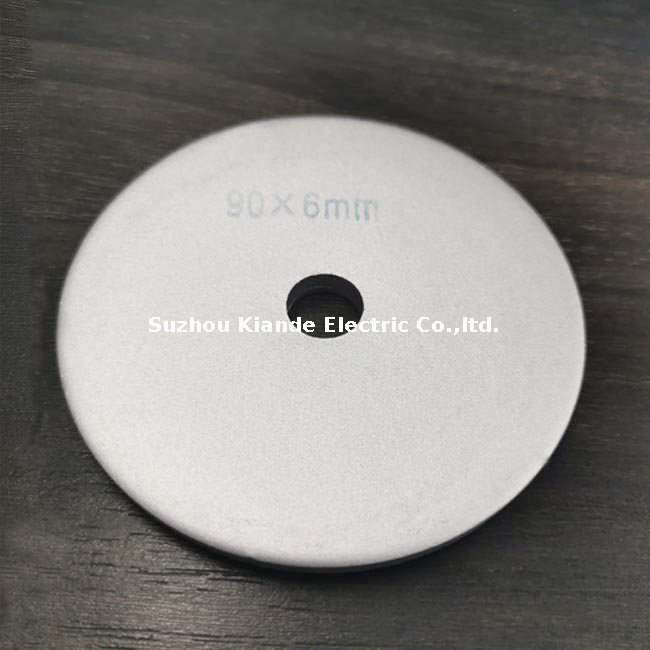

• Diámetro exterior: φ37–90 mm, lo que crea una huella amplia para distribuir la tensión mecánica de forma segura a través de la junta.
• Diámetro interior (agujero): φ8,5–13 mm, mecanizado con precisión para acomodar hardware de sujeción eléctrica estándar sin juego excesivo.

2. Tratamiento superficial

• Galvanizado con zinc (tratamiento galvanizado): Proporciona una capa exterior protectora brillante que previene activamente la formación de óxido en instalaciones eléctricas interiores estándar.
• Recubrimiento Dacromet opcional (Tratamiento Dacromet): Proporciona un acabado gris mate avanzado diseñado específicamente para una tolerancia ambiental extrema.
• Excelente resistencia a la corrosión: Ambos acabados se verifican rigurosamente y superan con éxito una exigente prueba de niebla salina de 300 horas para garantizar un rendimiento duradero en entornos industriales altamente corrosivos y húmedos.

3. Características funcionales

• Carga elástica : El diseño cónico cuidadosamente calculado genera una potente fuerza de resorte reactiva bajo compresión, que actúa como un amortiguador mecánico contra las fuerzas dinámicas.
• Distribución de carga : Distribuye uniformemente la presión de sujeción a lo largo de la cara de la junta, evitando la concentración de tensiones locales. Cuando se combina con arandelas planas estándar, este diseño resuelve eficazmente el problema común de que las arandelas comunes se doblen o cedan en orificios de barras colectoras con espacios grandes, lo que garantiza que la fuerza de sujeción se transmita uniformemente.
• Compensación de expansión térmica : Se adapta perfectamente a la expansión y contracción de la barra colectora causada por los cambios de temperatura. Compensa perfectamente la deformación y la fluencia del material resultantes de los diferentes coeficientes de expansión térmica (CTE) entre las barras colectoras de cobre/aluminio y los pernos de acero, manteniendo una conexión eléctrica estanca al gas a largo plazo.
• Antiaflojamiento y antivibración : Mantiene una precarga constante, evitando que la conexión se afloje incluso cuando se somete a fuertes vibraciones mecánicas de transformadores o maquinaria industrial cercanos.

Escenas de aplicación

Estos componentes especializados están diseñados específicamente para asegurar pilas metálicas gruesas de múltiples capas en redes de distribución de energía complejas. Son particularmente cruciales para prevenir la relajación mecánica de conjuntos de metales mixtos bajo temperaturas alternas severas, asegurando que la corriente continúe fluyendo sin picos de resistencia peligrosos.

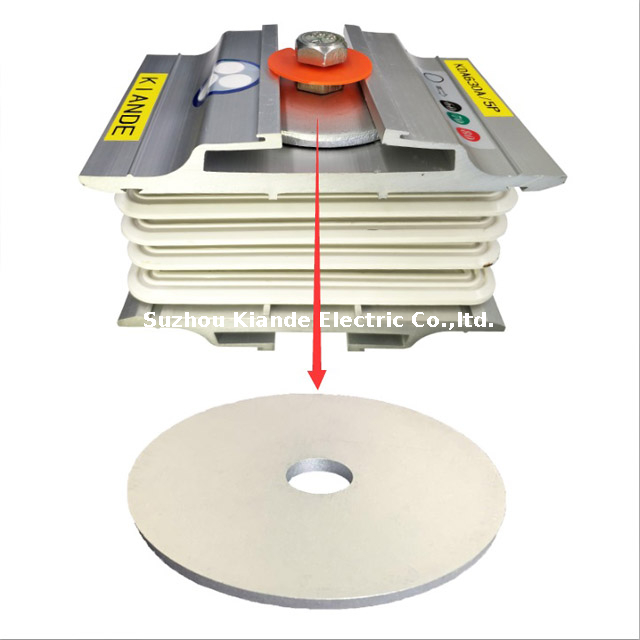

• Conexiones de juntas de barras colectoras: ideales para unir placas conductoras pesadas de cobre o aluminio donde la presión sostenida no es negociable.
• Puntos de conexión de equipos eléctricos: asegura las interfaces entre los principales componentes del tablero y las principales líneas de distribución.
• Juntas conductoras que requieren compensación de expansión térmica: diseñadas específicamente para conexiones estratificadas de acero, cobre y aluminio expuestas a ciclos continuos de calentamiento y enfriamiento.
• Conexiones eléctricas en entornos de alta vibración: Esencial para sistemas de energía instalados cerca de equipos de fabricación pesados ​​o infraestructura de tránsito.

Guía de instalación

Lograr la memoria mecánica óptima del acero para resortes requiere un estricto cumplimiento de los protocolos de montaje. Durante la instalación, los operadores sentirán una resistencia clara y firme a medida que el perfil cónico se comprime hasta su estado activo, transformando el par aplicado en energía almacenada.

• Normalmente se utilizan en pares, uno a cada lado del perno, para garantizar una distribución simétrica de la carga en todo el conjunto de la junta.
• Par recomendado: 70 N·m – 90 N·m. La aplicación de este rango de torsión específico proporciona una carga elástica continua y precisa que cumple con rigurosos requisitos mínimos de aplanamiento, eliminando por completo el riesgo de aflojamiento inducido por vibraciones.
• Debe usarse con pernos de corte correspondientes para garantizar que se aplique la tensión correcta sin sobrecargar el material de la arandela.
• Asegure un contacto total con la superficie durante la instalación para evitar el desgaste desigual y maximizar la vida útil de la conexión eléctrica.

Ventajas

La integración de estas lavadoras Belleville especializadas en su infraestructura eléctrica eleva significativamente la integridad general del sistema. Su diseño estructural cumple estrictamente con estrictos estándares de ingeniería para conexiones eléctricas, eliminando efectivamente cualquier preocupación de seguridad por parte de las agencias de inspección con respecto al aflojamiento de las juntas y facilitando la aceptación del proyecto en el sitio sin esfuerzo.

• Alta confiabilidad : Ofrece un rendimiento de conexión estable a largo plazo, lo que reduce drásticamente la frecuencia del mantenimiento de reapriete programado en instalaciones grandes.
• Gran adaptabilidad : Adecuado para diversos entornos; Pasa con confianza la prueba de niebla salina de 300 horas, lo que demuestra su valor en aplicaciones costeras o de industria pesada.
• Fácil mantenimiento : Fácil de instalar y quitar durante las actualizaciones del sistema y no requiere herramientas tensoras hidráulicas especializadas.
• Rentable : Más económico que los métodos de conexión complejos alternativos, lo que reduce el costo total de material de las implementaciones de conductos a gran escala sin comprometer la seguridad.
