El centro de procesamiento automático de barras de conexión de juntas es una máquina con funcionamiento no tripulado. El operador solo necesita configurar los datos relacionados en la pantalla táctil, como clasificaciones actuales, cantidad, distancia del orificio, longitud de la materia prima, etc., y los conductores en tiras se procesarán automáticamente. Esto ahorrará costos laborales y obtendrá una calidad estable y buena. Como el tipo de barra de conexión es diferente en la junta, la máquina se puede personalizar de acuerdo con los requisitos para proceder a perforar, avellanar, cortar, etc.

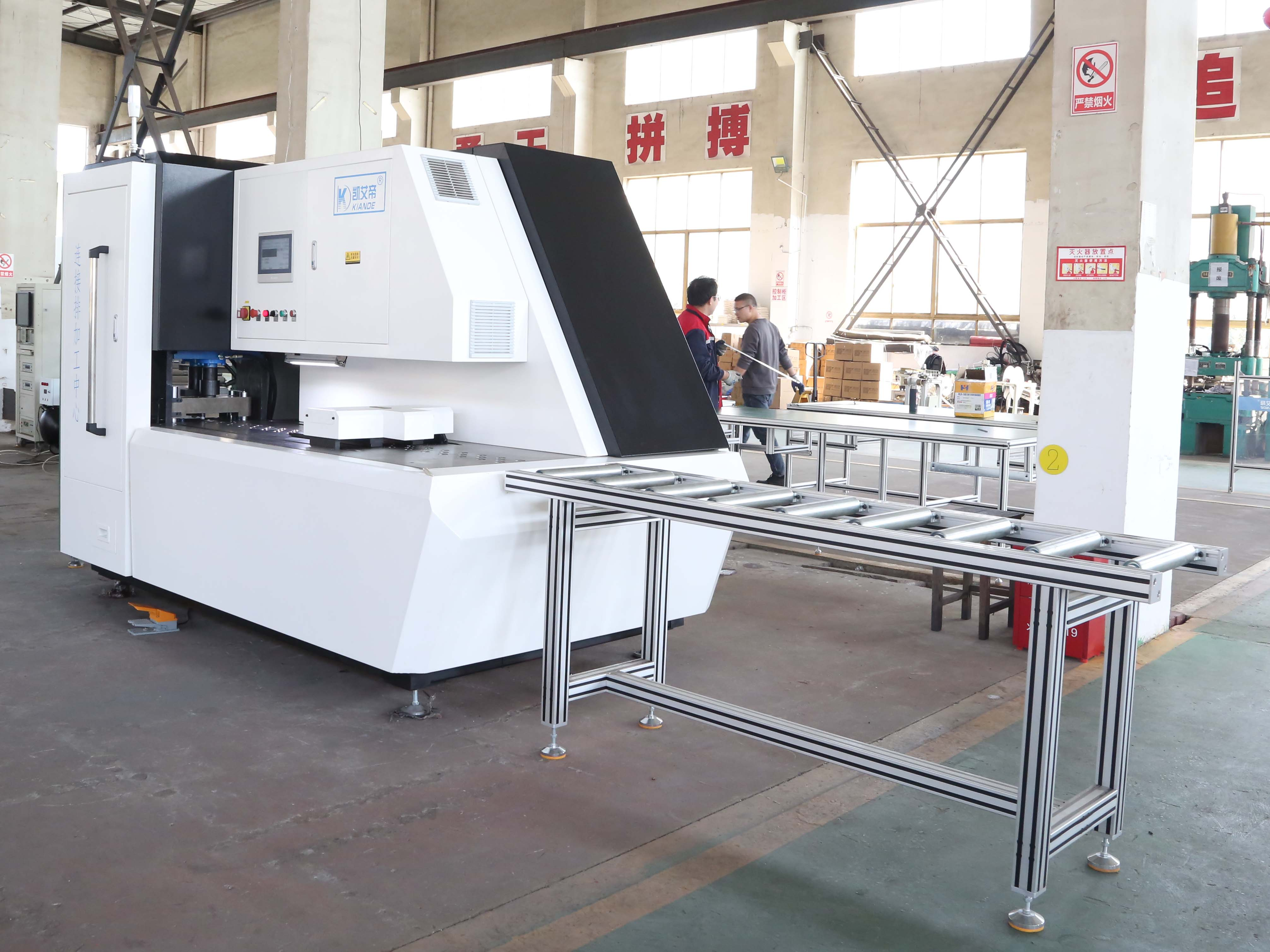

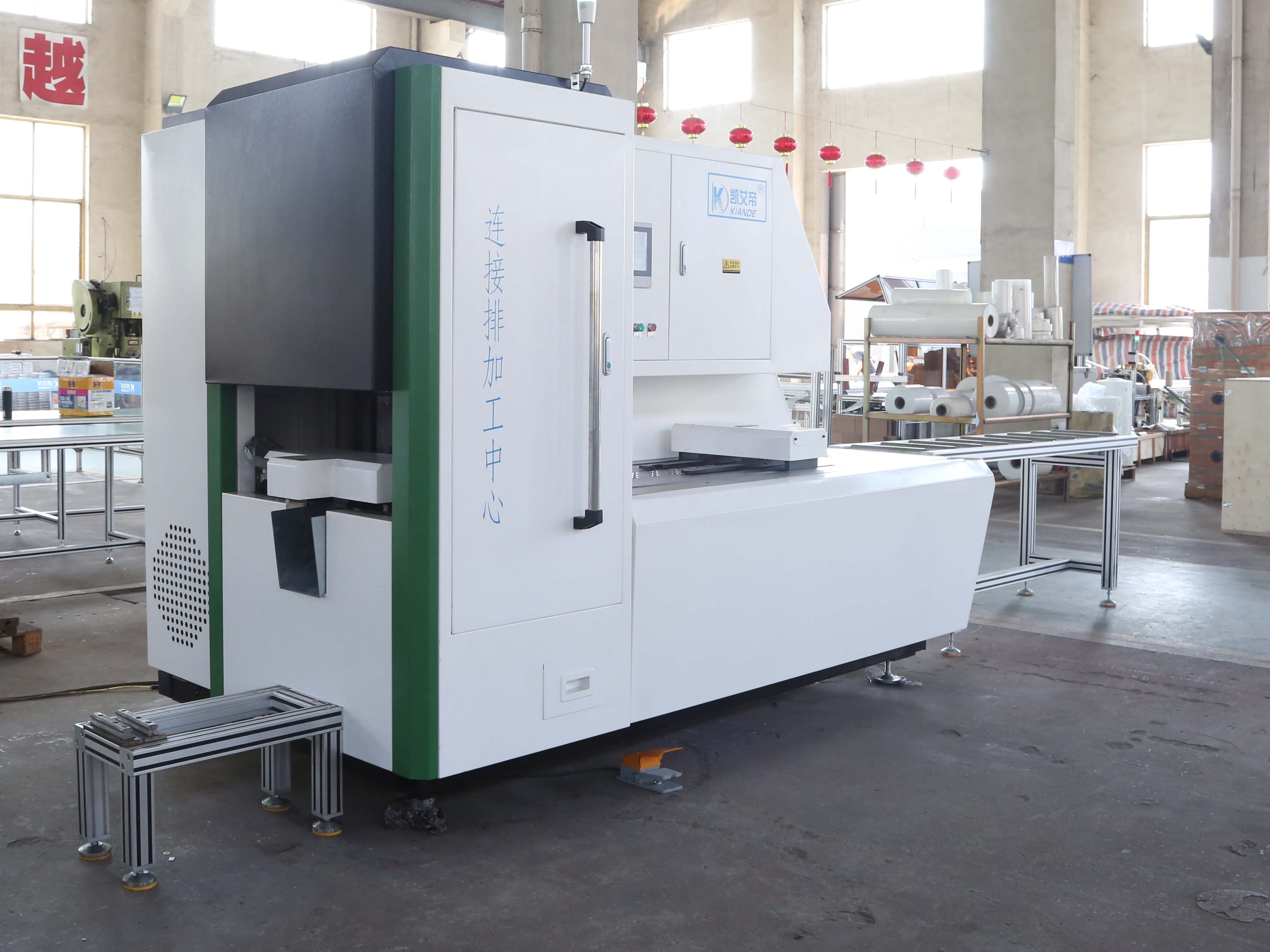

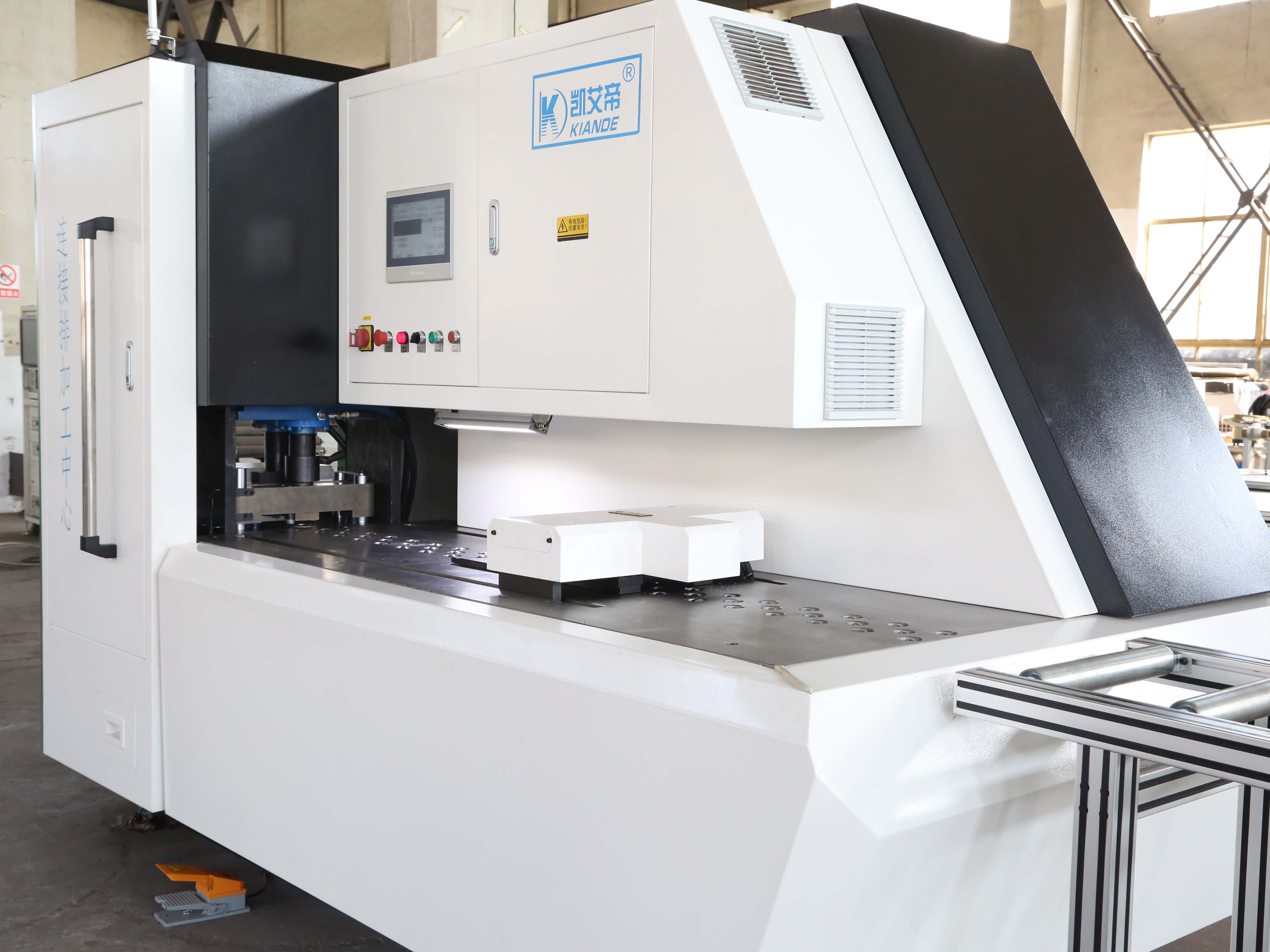

El Centro de Procesamiento de Barras de Conexión de Juntas está diseñado para la fabricación de conectores de electroductos. La descripción original cubre el procesamiento automático de conductores de banda después de que el operador ingresa los datos de producción. El contenido actual enumera punzonado, plegado y conformado, con control PLC y HMI. Su tabla y descripción dan diferentes capacidades de conductores, por lo que la cotización debe identificar un modelo y conjunto de capacidades que coincidan con el dibujo de unión requerido. |  Imagen oficial del producto Kiande Electric |
La tabla actual enumera hasta 300 mm de ancho y 15 mm de espesor, mientras que la narrativa describe entre 100 mm y 140 mm y entre 2 mm y 4,5 mm. La narrativa identifica KD-LJP-3; el título de la tabla utiliza un identificador de página genérico. El modelo y las capacidades cotizados requieren conciliación.
| Especificación | de parámetros |
|---|---|
| Modelo/identificador publicados | Identificador del cuerpo: KD-Joint-Connection-Bar-Processing-Center; narrativa: KD-LJP-3 |
| Función | Punzonado, doblado y conformado de barras para juntas |
| Rango de ancho de barra colector | hasta 300 mm |
| Rango de espesor de barra | hasta 15 mm |
| colector Carrera de trabajo | Configurable |
| Sistema de control | Configurable |
| de presión hidráulica | PLC + HMI |
| Fuente de alimentación | 380~415VCA 50~60Hz |
| Aplicación | Fabricación de conectores de juntas de electroductos |
| Grado de automatización | Semiautomático / automático |
Enfoque del conector conjuntoLa aplicación enumerada es la fabricación de conectores de juntas de electroductos. | Operaciones integradasEl punzonado, doblado y conformado se mencionan en la tabla de especificaciones actual. | Entrada de datos de producciónLa descripción original incluye entradas de clasificación actual, cantidad, distancia del orificio y longitud de la materia prima. |
PLC y HMILa tabla actual identifica un sistema de control PLC con una HMI. | Carrera configurableLa carrera de trabajo aparece como configurable en lugar de tener un valor fijo. | Opciones de automatizaciónEn el cuadro actual se enumeran las disposiciones semiautomáticas y automáticas. |
FuncionesEnfoque en conectores de juntas: la aplicación enumerada es la fabricación de conectores de juntas de electroductos. Operaciones integradas: punzonado, doblado y conformado se mencionan en la tabla de especificaciones actual. Entrada de datos de producción: la descripción original incluye entradas de clasificación actual, cantidad, distancia del orificio y longitud de la materia prima. | Principio de funcionamiento
|
Conectores de juntas de electroductosProcesamiento de barras de conexión conductoras para juntas de electroductos. | Fabricación de tiras de conductoresPreparación basada en dibujos de las tiras conductoras descritas en la página original. | Producción conjunta de barras colectorasRepita la producción de la forma de barra de unión y el patrón de agujeros requeridos. |
Defina las ubicaciones de los agujeros y si es necesario avellanar, como se explica en la descripción original.
Separe las tareas de doblado, conformado, cizallado y corte en la cotización.
Confirme las dimensiones de las tiras de cobre o aluminio para un modelo identificado.
Comprobaciones de aceptación recomendadas para el centro de procesamiento de barras de conexión de juntas:
Coincidencia de dibujo del conectorInspeccione el espacio entre los orificios y la forma final de la barra con respecto al dibujo aprobado. | Conciliación de capacidadObtenga confirmación por escrito del ancho y el grosor porque la página enumera rangos conflictivos. | Revisión de configuración por lotesVerifique las entradas de cantidad y longitud bruta antes de realizar un procesamiento representativo. |
Oferta de equipos para juntas de barrasEl centro de barras de conexión figura específicamente en la gama de fabricación oficial de Kiande. | Conocimiento de accesorios de barra colectoraLa empresa también incluye juntas de barras colectoras y separadores de aislamiento de juntas como accesorios suministrados. | Alcance de la fabricación eléctricaSu negocio declarado se centra en equipos de producción para la fabricación de electricidad. |
Los insumos de producción se relacionan con el patrón de unión más que con una tarea genérica de trabajo del metal.
La página original describe cómo adaptar el punzonado, el avellanado y el corte a los requisitos de la barra de conexión.
En la cartera oficial también se encuentran disponibles equipos digitales de punzonado final y procesamiento de conductores.
Equipo adicional para la fabricación de juntas y conductores: Máquina punzonadora digital de barras colectoras , Máquina procesadora multifuncional de conductores de barras colectoras , Línea automática de ensamblaje de barras colectoras.
Fabricación de conectores de electroductos
Fabricación de juntas de barras
Producción de componentes eléctricos.
El procesamiento de barras de conexión conjunta es uno de los tipos de máquinas nombrados por Suzhou Kiande Electric Co.,Ltd. El mismo perfil oficial enumera juntas de barras y accesorios de soporte, junto con departamentos de I+D, diseño de ingeniería, fabricación y servicio posventa. |  Escena de la fábrica publicada en el sitio web oficial hermano de Kiande |
Proporcione material, espesor, forma de junta y espacio entre orificios.
Exija que el modelo y las herramientas cotizados utilicen un conjunto de capacidad verificado.
Evalúe la barra procesada frente a los componentes de unión correspondientes.
El sitio web oficial de Kiande muestra un documento de patente de invención para equipos de procesamiento de conductos de bus. Este es un documento tecnológico de la empresa. No establece la conformidad CE ni la certificación ISO actual para cada configuración del producto. |  Documento de patente de invención publicado por la empresa |
La tabla actual describe el punzonado, doblado y conformado de barras para juntas. La descripción anterior de KD-LJP-3 cubre además la perforación, el avellanado y el corte configurables.
La tabla actual dice hasta 300 mm, mientras que la narrativa describe entre 100 mm y 140 mm. Éstas son capacidades en conflicto; utilice una confirmación escrita específica del modelo.
La tabla actual enumera hasta 15 mm, pero la descripción de la página indica entre 2 mm y 4,5 mm. No trate ninguno de los valores como el límite confirmado sin hacer coincidir la cotización con la máquina.
La especificación actual enumera el funcionamiento semiautomático o automático. Confirme qué disposición se aplica al KD-LJP-3 o al modelo seleccionado para el pedido.
La descripción de la fuente KD-LJP-3 enumera la clasificación actual, la cantidad, la distancia del orificio y la longitud de la materia prima antes del procesamiento automático de la tira.
La tabla actual especifica 380~415VAC a 50~60Hz. Aparece una cifra de 10 kW en la descripción del KD-LJP-3 y debe confirmarse para la configuración seleccionada.
