| Cantidad: | |
|---|---|

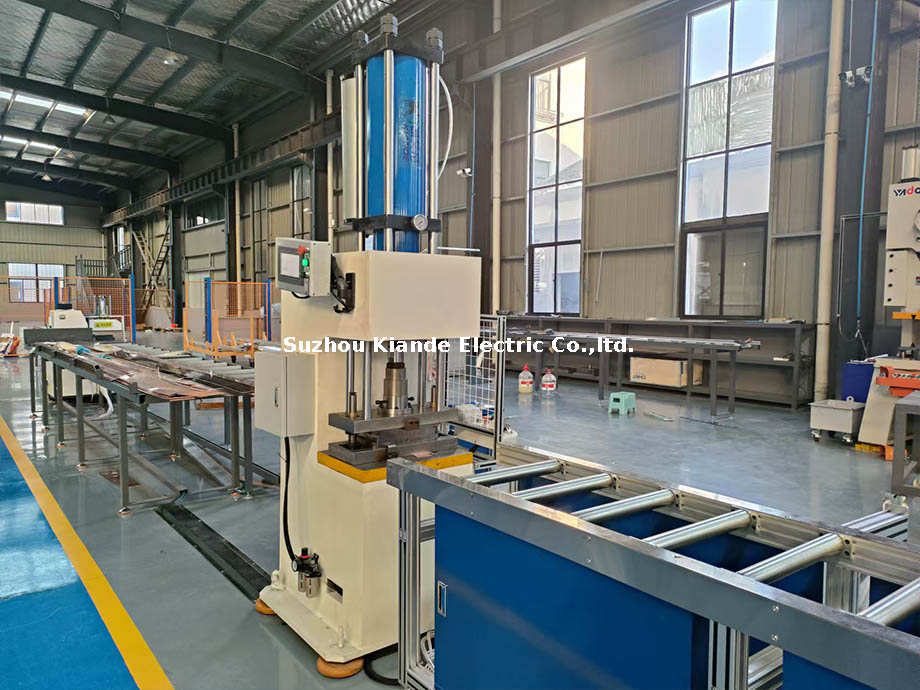

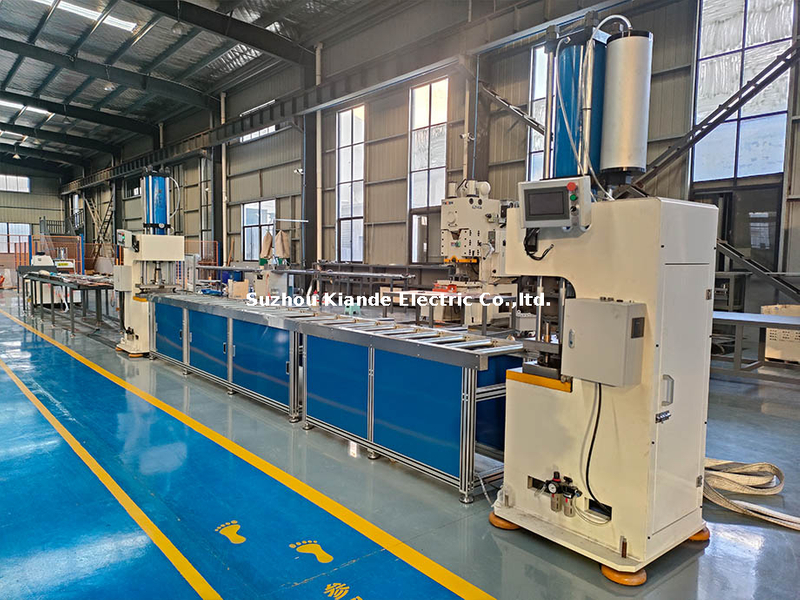

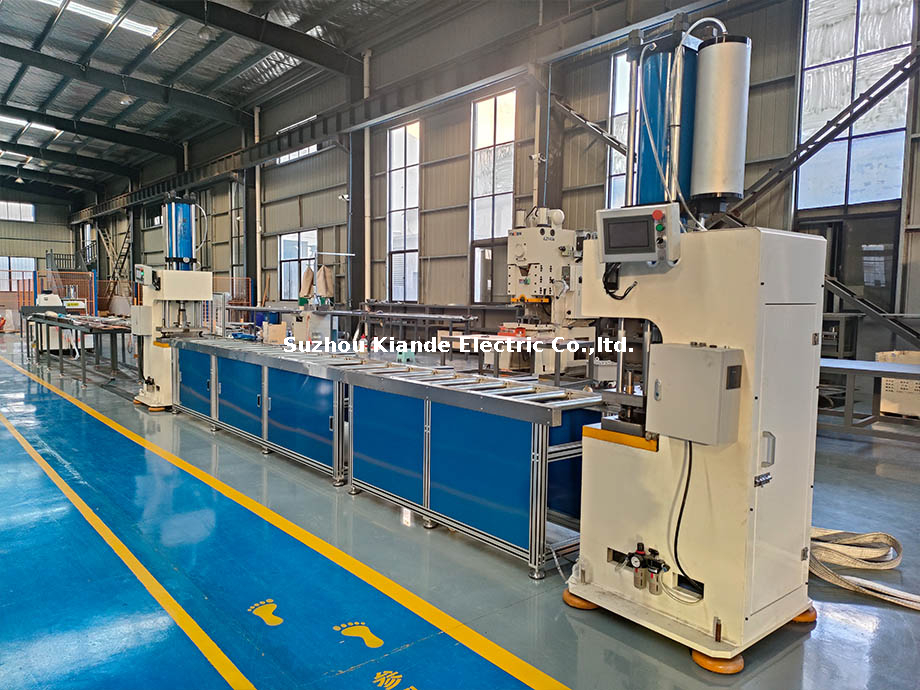

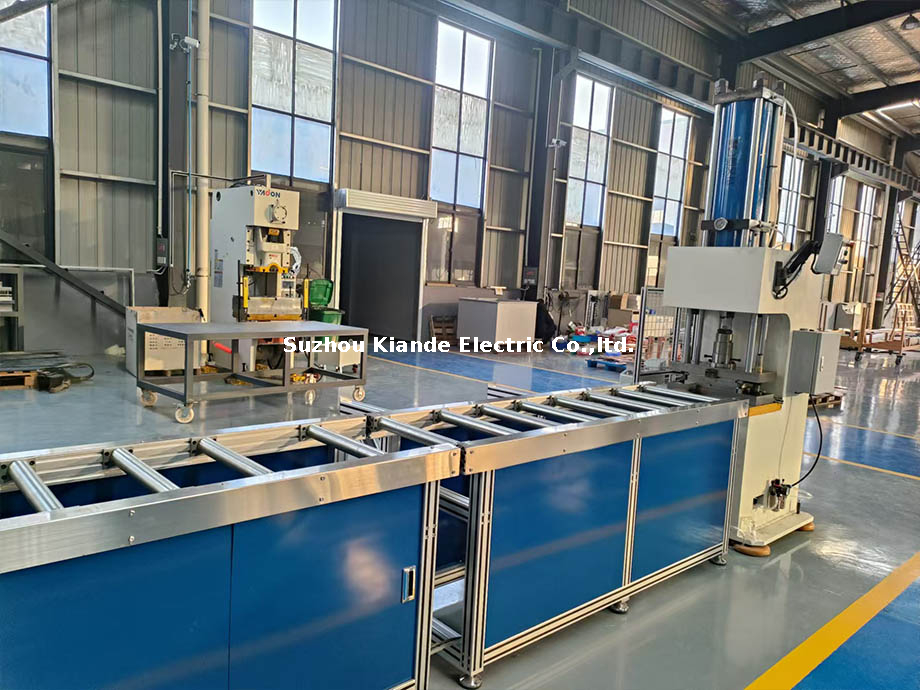

La máquina punzonadora de barras colectoras digital se utiliza para perforar los dos extremos de la barra colectora al mismo tiempo para garantizar el paralelismo entre el perfil de la barra colectora y el conductor. Este paralelismo asegura una conexión confiable entre el conductor y la junta que puede controlar el aumento de temperatura de la junta. El punto clave es que la máquina puede ajustar el coeficiente de rebote según el material y el ancho del conductor. El coeficiente de rebote varía según la flexión o el ancho del conductor diferente y este tipo de ajuste puede garantizar el paralelismo.
La punzonadora digital de barras colectoras KD-YYJ-40(50)T procesa los extremos de las barras colectoras en una sola operación. La descripción del producto vincula esta operación al paralelismo entre el perfil de la barra y el conductor. El ajuste digital del coeficiente de rebote tiene en cuenta el material y el ancho del conductor. Para esta máquina de procesamiento final se especifica una disposición de potencia híbrida hidráulica y neumática y un cambio rápido de matriz. |  |
| Especificación | de parámetros |
|---|---|
| Modelo | KD-YYJ-40(50)T |
| Tipo de potencia de doblado | Híbrido hidráulico y neumático |
| Troquel | 40T o 50T, máx. 80T |
| a presión | Cambio rápido de troquel |
| Tamaño del lugar de trabajo | Largo 450 mm x ancho 340 mm |
| Modo de control | mandos digitales |
| Fuente de aire | 0,6 MPa |
| Dimensión del equipo | 220~230VCA 50~60Hz 80W |
| eléctrico | Largo 680 mm* Ancho 580 mm* Alto 2600 mm |
Procesamiento final únicoLa fuente describe el procesamiento de los dos extremos en una sola operación. | Ajuste de reboteEl coeficiente se puede ajustar según el material y el ancho del conductor. | controles digitalesEl control digital se especifica en la tabla de parámetros. |
Sistema de energía híbridoEl tipo de potencia enumerado combina operación hidráulica y neumática. | Cambio rápido de matrizEl cambio rápido de matriz se identifica explícitamente en la fuente. | Opciones de presiónLa tabla enumera 40T o 50T, con un máximo de 80T. |
FuncionesProcesamiento de extremos de una sola vez: la fuente describe el procesamiento de los dos extremos en una sola operación. Ajuste de rebote: el coeficiente se puede ajustar según el material y el ancho del conductor. Control digital: el control digital se especifica en la tabla de parámetros. | Principio de funcionamiento
|
Preparación del extremo de la barra colectoraProcesamiento digital de extremos de barras para la geometría de unión especificada. | Ajuste del conductor a la juntaPreparación final relacionada con la alineación entre conductor y junta. | Alineación del perfil de la barra colectoraProcesamiento destinado a mantener el paralelismo con el perfil de la barra. |
Suministre el dibujo del extremo del conductor y el requisito de la matriz.
Confirme si la configuración 40T o 50T se adapta a la operación prevista.
Identifique cambios de material y ancho que requieran configuraciones separadas.
Comprobaciones de aceptación recomendadas para la punzonadora de barras colectoras digitales:
Revisión de paralelismoMida el extremo procesado en relación con el conductor especificado y la geometría del perfil. | Configuración de materialesVerifique que los ajustes de rebote coincidan con el material y el ancho del conductor real. | Cambio de herramientasRevise el ajuste del troquel y la primera pieza procesada después de un cambio de herramientas. |
Enfoque del producto de punzonado finalLas punzonadoras de barras colectoras digitales figuran en la gama de equipamiento oficial de Kiande. | Equipo de barra de conexiónEl fabricante también incluye un centro de barra de conexión de juntas dedicado. | Maquinaria para conductores relacionadosSu cartera cubre el procesamiento de conductores y el montaje de barras colectoras posteriores. |
El ajuste de rebote aborda los cambios de material y ancho descritos en la página del producto.
El equipo se centra en la geometría de los extremos utilizada en las uniones de barras.
La estación de punzonado se puede considerar junto con otras máquinas conductoras de la empresa.
Otras máquinas para la preparación de conductores y juntas: Centro de procesamiento de barras de conexión de juntas , Máquina de procesamiento multifuncional de conductores de barras , Máquina de ensamblaje manual.
Fabricación de conductores de barras
Preparación de juntas de electroductos
Fabricacion de conexiones electricas
El punzonado de barras colectoras digital está incluido en el alcance oficial del producto de Suzhou Kiande Electric Co.,Ltd. La empresa también fabrica barras de conexión para juntas y equipos conductores multifuncionales, con departamentos de diseño y producción de ingeniería enumerados en su perfil. |  |
Presentar el material del conductor, ancho y plano de unión.
Revise la selección de presión y el alcance de las herramientas.
Compruebe la geometría del extremo después de acordar el ajuste de rebote específico del material.
El sitio web oficial de Kiande muestra un documento de patente de invención para equipos de procesamiento de conductos de bus. Este es un documento tecnológico de la empresa. No establece la conformidad CE ni la certificación ISO actual para cada configuración del producto. |  |
Se describe que KD-YYJ-40(50)T procesa dos extremos de barra colectora en una sola operación para soportar el paralelismo del conductor y el perfil.
La descripción KD-YYJ-40(50)T explica que el rebote varía según el material y el ancho del conductor. El coeficiente se ajusta para adaptarse a esas condiciones.
La tabla KD-YYJ-40(50)T enumera 40T o 50T y un máximo de 80T. Confirme la calificación de la configuración solicitada.
Se especifica un cambio rápido de matriz para KD-YYJ-40(50)T. La matriz suministrada aún debe coincidir con la geometría final requerida.
Los valores publicados son 0,6 MPa de aire y 220~230 VCA, 50~60 Hz, 80 W de potencia eléctrica para KD-YYJ-40(50)T.
El lugar de trabajo listado es L450mm × W340mm. Las dimensiones del equipo son L680 mm × W580 mm × H2600 mm, separadas de los espacios libres de soporte de la pieza de trabajo.
