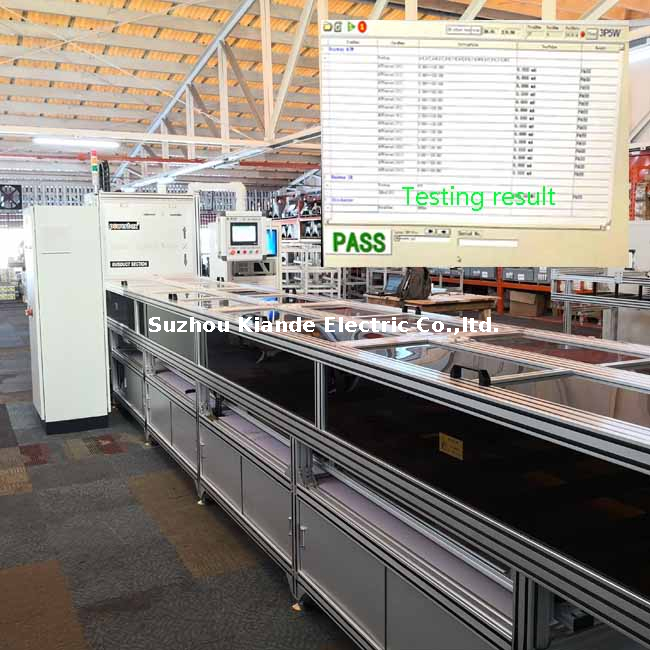

La máquina de inspección automática flexible de barras colectoras para pruebas de resistencia de alta tensión se compone de tres partes: estación de posicionamiento de alimentación, estación de inspección y estación de descarga.
Línea de pruebas de aislamiento y alta tensión de barras colectoras completamente automática
Realiza pruebas en línea de tensión soportada y resistencia de aislamiento en canalizaciones de barras colectoras de cobre o aluminio de 1,5 a 6 m de largo después del ensamblaje final, determina automáticamente PASA/FALLA e imprime un informe totalmente rastreable.
-
Prueba de resistencia
de los módulos de prueba principales (HV)
-
Salida nominal: 1000 VA (CA 5 kV / 200 mA)
-
Ajuste del voltaje de salida y rango de medida: 0,2 kV – 5,00 kV CA, paso de 10 V
-
Resolución y precisión: 10 V, ±(2,5 % del ajuste + 10 V)
-
Frecuencia: 50 Hz o 60 Hz seleccionable
-
Forma de onda: sinusoidal, THD ≤ 5 % por encima de 200 V en carga resistiva pura
-
Límites de alarma de corriente de ruptura: 0,10 – 99,99 mA (en pasos de 0,01 mA), 100,0 – 200,0 mA (en pasos de 0,1 mA)
-
Rango de medida de corriente de ruptura: 0,001 – 3,499 mA / 3,50 – 99,99 mA / 100,0 – 199,9 mA
-
Precisión: ±(2,5 % de la lectura + 5 dígitos)
Prueba de resistencia al aislamiento
-
Ajuste de voltaje de salida y rango de medida: 100 – 1000 V CC, paso de 5 V
-
Resolución y precisión: 1 V, ±(3 % del ajuste + 5 V)
-
Tiempo de prueba: 1,0 – 999,9 s (LL = continuo), paso de 0,1 s, ±(0,1 % del ajuste + 2 dígitos)
-
Límite inferior de infrarrojos: 1 – 2000 MΩ
-
Límite superior de IR: 0 – 2000 MΩ (0 = APAGADO)
-
Rango de medida IR: 1 – 2000 MΩ, rango automático
-
Aspectos técnicos destacados
-
Fijación flexible: abrazaderas servoaccionadas, ancho 30 – 200 mm, posicionamiento automático y selección de herramientas
-
Receta de un solo toque: guarde previamente recetas de prueba para diferentes clases de voltaje y longitudes; todos los parámetros cambian automáticamente
-
Interfaz ERP: trazabilidad de la calidad a nivel de número de serie
-
Aplicaciones típicas
-
Prueba final del 100 % de las canalizaciones prefabricadas de alta tensión, media tensión y baja tensión antes del envío
-
Pruebas por lotes de barras colectoras de 40,5 kV para energías renovables (fotovoltaica y eólica)
-
Muestras de pruebas de resistencia para barras colectoras de tracción ferroviaria y bus de cobre de UPS en centros de datos
-
Plantas OEM que exigen 'escape cero' y trazabilidad completa de los datos
