Máquina automática de inspección de barras colectoras digitales para pruebas de resistencia de alto voltaje

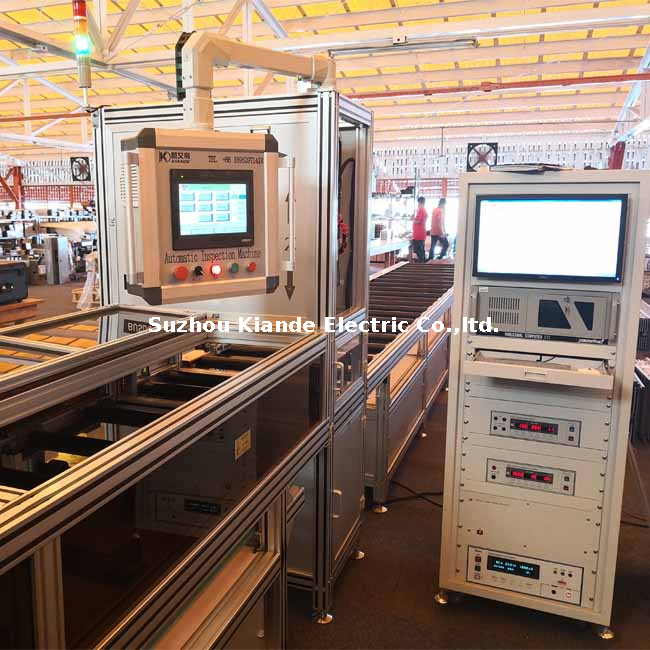

La máquina digital automática de inspección de barras colectoras para pruebas de resistencia de alta tensión se compone de tres partes: la estación de posicionamiento de alimentación, la estación de inspección y la estación de descarga. Cuando los operadores interactúan con este equipo industrial, notan inmediatamente la sólida construcción de acero laminado en frío del módulo de alimentación, diseñado para manejar componentes eléctricos pesados ​​sin vibraciones. La estación de inspección emite un zumbido débil y tranquilizador durante los ciclos de alto voltaje, lo que indica que los transformadores internos están verificando activamente la integridad del aislamiento. Finalmente, la estación de descarga funciona con un sonido neumático nítido, liberando suavemente los componentes verificados a lo largo de la línea. Este flujo de trabajo físico transforma un proceso tradicionalmente intensivo en mano de obra en una operación predecible y altamente controlada.

Descripción general del sistema: Máquina digital automática de inspección de barras colectoras

Diseñado específicamente para la inspección de sistemas de canalizaciones colectoras, este aparato avanzado realiza pruebas de resistencia a alto voltaje e integra tecnología digital moderna con control automatizado para garantizar la seguridad eléctrica de los productos de barras colectoras. Los administradores de instalaciones y los integradores de líneas de producción enfrentan una presión constante para mantener la seguridad eléctrica absoluta y al mismo tiempo aumentar la producción diaria. Esta máquina aborda ese desafío exacto al reemplazar los pasos de prueba manuales propensos a errores con una metodología sincronizada basada en datos. La retroalimentación táctil de los interruptores de control de alta resistencia y la pantalla táctil HMI de alto contraste y sin reflejos brindan a los operadores confianza inmediata en el estado del sistema. Al cerrar la brecha entre la rigurosa verificación de la seguridad eléctrica y las demandas de fabricación modernas, el equipo establece una base confiable para aumentar la producción sin comprometer los estrictos protocolos de garantía de calidad.

Funciones y capacidades principales

1. Alcance de pruebas integral y sistemas de seguridad

   – Prueba de resistencia: 5 000 V CA, 0-100 mA
   – Prueba de aislamiento: 500-1 000 V CC, 0-2 000 MΩ
   – Prueba de resistencia de tierra: corriente de prueba de 30 A CA

   La realización de una prueba de resistencia de 5 000 V CA requiere un control ambiental absoluto. Para garantizar el bienestar del operador, el sistema está equipado con cortinas de luz de seguridad de grado industrial, protocolos estrictos de apagado de emergencia y un mecanismo automático de conexión a tierra. Si algún personal irrumpe en la zona de pruebas activa, la salida de alto voltaje se neutraliza instantáneamente, proporcionando una atmósfera completamente segura para los trabajadores de línea que manejan el rendimiento diario.


2. Especificaciones técnicas y flujo de trabajo automatizado

   – Tiempo de prueba rápido: 1 s-20 s/fase a fase
   – Tamaño de la máquina: 1500 × 1800 × 1450 mm
   – Sistema de control de PC industrial incorporado

   Más allá de las especificaciones principales, la máquina integra un flujo de trabajo totalmente automatizado y un sistema de manipulación de materiales. Al combinar la alimentación automática, el posicionamiento mecánico preciso y la estación de descarga, elimina eficazmente los cuellos de botella físicos asociados con la transferencia manual de material. Cuando se combina con el rápido ciclo de prueba de 1 s-20 s, esta progresión automatizada eleva significativamente el rendimiento general de la línea de producción, lo que permite a las instalaciones cumplir con cronogramas de entrega agresivos.

3. Funciones digitales y conectividad inteligente

   – Registro automático de datos: todos los registros de prueba se almacenan automáticamente
   – Exportación de datos: puerto USB para una fácil transferencia de informes o transferencia por Internet

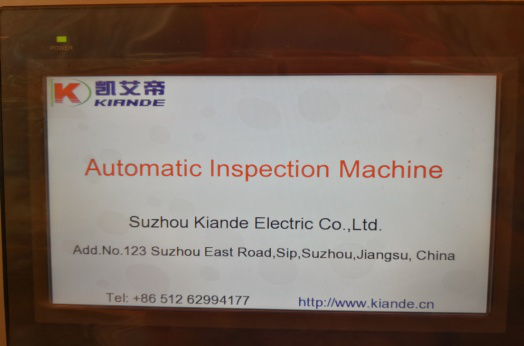

   – IPC incorporado: alta estabilidad, HMI simple

   Al adoptar los estándares de la Industria 4.0, el IPC incorporado facilita la conectividad inteligente y la integración MES. Los supervisores de producción pueden utilizar el escaneo de códigos de barras para cargar automáticamente los programas de prueba correctos, evitando errores de entrada humana. La conexión perfecta con los sistemas ERP/MES de fábrica garantiza que cada dato se rastree en tiempo real, creando un circuito de gestión infalible que documenta meticulosamente la integridad eléctrica de cada unidad que pasa por la estación.

Productos aplicables

• Sistemas compactos de canalización prefabricada

  Sistema de canalización prefabricada compacto. El equipo presenta una adaptabilidad excepcional del producto y capacidades de cambio rápido. Está diseñado con reconocimiento inteligente de accesorios y mecanismos de sujeción autoadaptativos. Esto significa que al cambiar entre diferentes especificaciones o dimensiones de sistemas de canales prefabricados densamente poblados, la máquina ajusta automáticamente su agarre físico. Los operadores se ahorran tediosas recalibraciones manuales, lo que permite que la línea pase a ejecutar nuevos productos en una fracción del tiempo habitual.

• Líneas de producción de barras colectoras de bajo voltaje

  Líneas de producción de barras colectoras de baja tensión. En un entorno de fabricación continua, la integración física de esta máquina de prueba proporciona una puerta de calidad definitiva. Los pesados ​​rodillos de acero y las guías de alineación precisas garantizan que se introduzcan barras colectoras de bajo voltaje, largas y engorrosas, en la cámara de pruebas sin rayar la carcasa exterior ni doblar los conductores de cobre internos, preservando la integridad física de los materiales durante todo el proceso de inspección.

• Laboratorios de control de calidad

  Laboratorios de control de calidad. Para entornos de laboratorio controlados, la máquina ofrece un entorno de pruebas silencioso y altamente analítico. La cámara de prueba cerrada minimiza la interferencia electromagnética externa, lo que permite a los ingenieros de control de calidad capturar los datos más precisos posibles. El exterior liso con recubrimiento en polvo de la máquina es fácil de limpiar y mantener, y encaja perfectamente en el impecable diseño de un moderno laboratorio industrial centrado en la mejora continua.

Ventajas técnicas

1. Precisión de prueba y durabilidad estructural

   – Medición de voltaje y corriente de alta precisión
   – Monitoreo de forma de onda en tiempo real

   Para mantener este nivel de precisión de prueba durante años de servicio, la máquina está construida con durabilidad estructural diseñada para operación continua. Utilizando un marco resistente de grado industrial y un sistema de gestión térmica avanzado, el equipo disipa el calor generado durante ciclos constantes de alto voltaje. Esto garantiza que los componentes de medición internos experimenten una degradación cero en la precisión, incluso cuando se someten a demandas operativas de alta intensidad las 24 horas del día, los 7 días de la semana.


2. Facilidad de uso y diagnóstico inteligente

   – Secuencia de prueba con un solo botón, seleccione el dispositivo de prueba automáticamente.
   – Función de prueba rápida de 1 segundo

   Como complemento a la secuencia de prueba de un solo botón, se encuentra un sofisticado sistema inteligente de diagnóstico y mantenimiento. La máquina monitorea continuamente su propio estado en tiempo real, rastreando los ciclos de actuación de las válvulas neumáticas y el estado de calibración de los sensores de voltaje. Si se detecta una posible anomalía, la HMI muestra guías visuales de solución de problemas y advertencias tempranas, lo que reduce drásticamente el riesgo de tiempo de inactividad inesperado y mantiene los gastos de mantenimiento al mínimo absoluto.

3. Control de Calidad y Trazabilidad

   – Trazabilidad completa de las pruebas
   – Generación automática de informes de pruebas
   – Cumple con los estándares de la industria

   La generación automatizada de informes de pruebas elimina la ambigüedad del control de calidad. Cada anomalía de la forma de onda, por breve que sea, se captura y registra. Este nivel de trazabilidad granular permite a los administradores de instalaciones presentar pruebas indiscutibles de la seguridad del producto a sus clientes, reforzando la confianza y validando los rigurosos estándares mantenidos en la fábrica.

Aplicaciones típicas

• Pruebas de final de línea antes del envío

  Pruebas de final de línea antes del envío. Al colocar este aparato de prueba automatizado en la etapa final de la línea de producción, los fabricantes crean una barrera impenetrable contra los productos defectuosos que salen de las instalaciones. La retroalimentación inmediata de aprobación/fallo, indicada por luces LED de estado brillantes y un tono de confirmación audible, permite a los equipos de empaque proceder con absoluta certeza de que la barra colectora cerrada está eléctricamente en buen estado.

• Garantía de calidad para cumplir con los estándares de seguridad

  Garantía de calidad para cumplir con los estándares de seguridad. Navegar por el complejo panorama de las regulaciones eléctricas globales requiere equipos que no dejan lugar a la interpretación. Esta máquina proporciona los datos empíricos necesarios para satisfacer estrictas auditorías de terceros, garantizando que cada lote fabricado se alinee perfectamente con los umbrales de seguridad documentados requeridos para instalaciones comerciales e industriales.

• Validación de I+D de nuevos diseños

  Validación I+D de nuevos diseños. Cuando los equipos de ingeniería desarrollan nuevas arquitecturas de barras colectoras, confían en el monitoreo preciso de la forma de onda de esta máquina para observar cómo se comportan los prototipos de materiales aislantes bajo estrés extremo. La retroalimentación eléctrica detallada ayuda a refinar la elección de materiales y los diseños estructurales antes de comprometerse con la producción en masa.

• Inspección y mantenimiento periódicos de campo

  Inspección y mantenimiento periódicos de campo. Más allá de la fábrica, la tecnología subyacente y los principios de gestión de datos de este sistema se pueden aplicar para establecer líneas de base para el mantenimiento en campo. Al comparar los datos históricos de la fábrica con el desempeño en el campo, los equipos de servicio pueden predecir el ciclo de vida de los sistemas de canalizaciones prefabricadas y programar el mantenimiento preventivo de manera efectiva.

Cumplimiento de estándares

• Satisface los estándares de prueba de resistencia de barras colectoras

  Cumple con los estándares de prueba de resistencia de barras colectoras. El cumplimiento no es sólo una casilla de verificación; es la base de la infraestructura eléctrica. Esta máquina está calibrada con precisión para aplicar los perfiles exactos de voltaje y corriente dictados por los protocolos internacionales de prueba de barras colectoras, lo que garantiza que el aislamiento físico y el espaciado entre fases estén completamente validados con respecto a los puntos de referencia de ingeniería establecidos.

• Cumple con los códigos generales de prueba de seguridad eléctrica

  Cumple con los códigos generales de prueba de seguridad eléctrica. La arquitectura interna del equipo está diseñada para reflejar los códigos de seguridad eléctrica más rigurosos disponibles. Desde el aislamiento de su propia fuente de alimentación hasta los cables blindados que conectan las sondas de prueba, cada componente físico está diseñado para evitar lecturas falsas y proteger la infraestructura de la fábrica circundante de corrientes eléctricas parásitas.

• Admite múltiples ajustes preestablecidos estándar de prueba

  Admite múltiples ajustes preestablecidos de estándares de prueba. Debido a que las instalaciones de fabricación suelen producir componentes para diversos mercados globales, el software de la máquina incluye una biblioteca diversa de estándares de prueba preconfigurados. Un simple toque en la pantalla táctil capacitiva permite al operador cambiar todo el perfil de prueba para que coincida con los requisitos reglamentarios específicos del país de destino, lo que agiliza el cumplimiento de pedidos internacionales.

Beneficios Económicos

• Mayor rendimiento a través de la automatización

  Mayor rendimiento: la automatización reduce el trabajo manual. La integración de alimentación, posicionamiento y descarga automatizados elimina físicamente los elementos más lentos del proceso de prueba. Al minimizar la manipulación humana, la línea de producción mantiene un flujo rítmico y continuo. Esta reducción de la mano de obra no sólo acelera la producción diaria, sino que también permite a los administradores de las instalaciones reasignar trabajadores calificados a tareas más complejas y de valor agregado en toda la planta.


• Menor riesgo de calidad y mayor confiabilidad

  Menor riesgo de calidad: las pruebas exhaustivas garantizan la fiabilidad del producto. Cada fallo eléctrico no detectado representa una responsabilidad financiera importante. Al someter el 100% del volumen de producción a una verificación rigurosa y automatizada de alto voltaje, prácticamente se elimina el riesgo de fallas catastróficas en el campo. Este enfoque proactivo del control de calidad reduce drásticamente los costos asociados con retiradas de productos, reclamaciones de garantía y resolución de problemas in situ.

• Gestión y trazabilidad de datos simplificadas

  Gestión de datos simplificada: el almacenamiento digital permite una fácil trazabilidad y análisis. Los días en que se presentaban informes en papel están obsoletos. Con todos los registros de pruebas registrados y sincronizados automáticamente con la base de datos central de la instalación, los equipos de adquisiciones y calidad pueden recuperar instantáneamente el desempeño histórico de cualquier número de serie específico. Esta transparencia digital simplifica las auditorías y proporciona datos invaluables para la optimización de procesos a largo plazo.

• Imagen de marca mejorada y solidez técnica

  Imagen de marca mejorada: los equipos de prueba avanzados demuestran solidez técnica. Cuando los clientes potenciales o inspectores externos recorren la planta de fabricación, la presencia de esta estación de pruebas automatizada y altamente organizada lo dice todo. El elegante diseño industrial, las luces indicadoras brillantes y el flujo organizado de materiales comunican visualmente un profundo compromiso con la excelencia, posicionando al fabricante como un socio altamente capaz y confiable en el sector de infraestructura eléctrica.
