Fabricación de máquina ensambladora de barras colectoras de codos para la producción de perfiles de conductos colectores de codos.

Soluciones de producción optimizadas

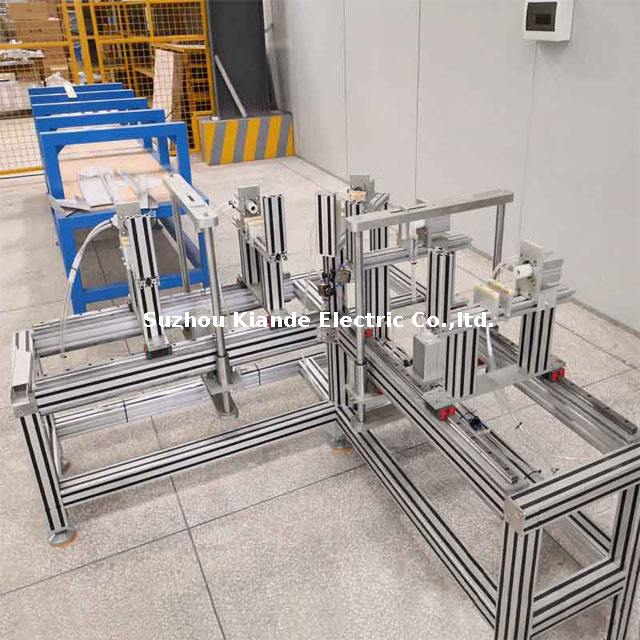

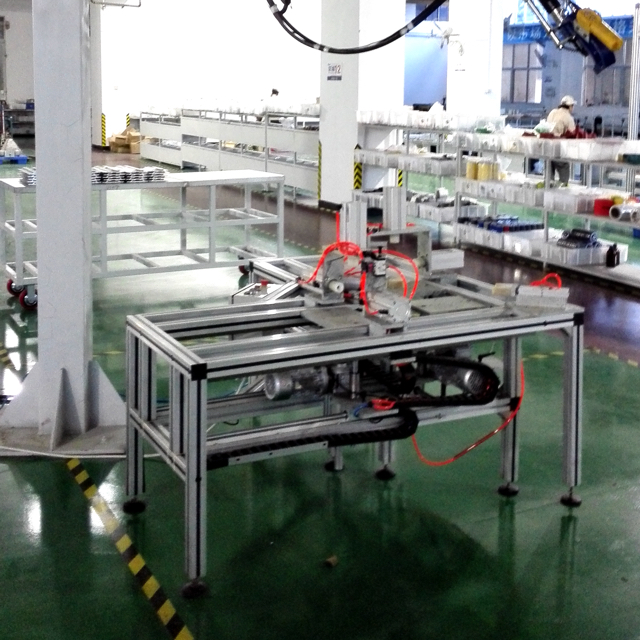

Máquina de ensamblaje de barras colectoras de codo de fabricación para la producción de perfiles de conductos colectores

La máquina de ensamblaje de barras colectoras de codos de fabricación sirve como una solución semiautomática especializada diseñada para transformar fundamentalmente la forma en que se ensamblan y remachan las secciones de codos dentro de instalaciones de producción de conductos colectores compactos. Al alejarse de las estaciones de trabajo manuales tradicionales que consumen mucha energía, este equipo introduce un proceso de línea de ensamblaje altamente organizado que aumenta significativamente las tasas de producción generales y la continuidad del procesamiento. Los operadores de las instalaciones notarán inmediatamente el funcionamiento sólido y sin vibraciones de la estructura metálica de alta resistencia, junto con el sonido rítmico y preciso de los actuadores neumáticos que alinean los componentes conductores sin dudarlo. Este sistema, que admite configuraciones tanto horizontales (planas) como verticales (de borde), garantiza la construcción estable y de alta precisión de codos de barra colectora tipo L y Z de 90°, lo que garantiza que cada junta cumpla con estrictas tolerancias industriales y estándares de inspección visual.

Mejora de la eficiencia del taller

✅ Diseñado para formar codos de barras colectoras

• Completamente adecuado para fabricar codos tipo L y tipo Z en configuraciones planas o de borde, lo que proporciona una versatilidad excepcional para diseños de instalaciones complejos y diversos requisitos de proyectos.

• Capaz de soportar longitudes de barras que van desde 0,5 ma 1,2 m. Esta amplia compatibilidad hace que la máquina sea perfecta para procesar secciones de barras colectoras medianas y grandes sin necesidad de reajustes mecánicos constantes entre lotes.

• Diseñado específicamente para las rigurosas demandas de los entornos de producción continua de conductos de barras, presenta un acabado industrial duradero que resiste el desgaste diario y mantiene tolerancias de alineación precisas a lo largo de miles de ciclos operativos.

Sistemas de control de precisión

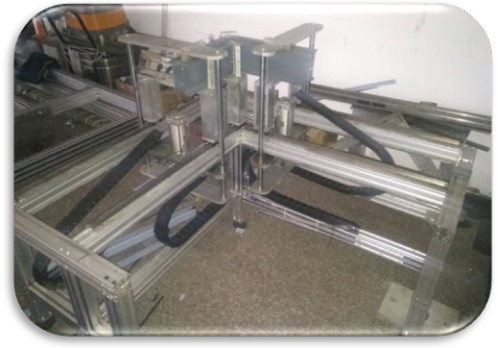

✅ Mecanismo avanzado de montaje y sujeción

• El sistema de elevación motorizado (dirección arriba/abajo) se ajusta de forma inteligente según las dimensiones específicas de la barra colectora, lo que permite a los operadores colocar materiales conductores pesados ​​con un esfuerzo físico mínimo y una precisión espacial excepcional.

• La tecnología de sujeción neumática garantiza un contacto estrecho y sin espacios entre las barras de cobre conductoras y los perfiles de aislamiento exteriores. Esta aplicación de presión multidireccional es crucial para mantener la integridad estructural y prevenir futuras fallas eléctricas.

• La sujeción vertical (de borde) se ejecuta mediante una acción sincronizada del cilindro superior-inferior, que proporciona una presión uniforme que evita que el material se deforme o raye la superficie.

• La sujeción horizontal (plana) utiliza un método de compresión de cilindro de izquierda a derecha, que bloquea firmemente el conjunto en su lugar con un acoplamiento neumático seguro.

• En última instancia, este mecanismo garantiza uniones compactas y altamente confiables que son esenciales para un rendimiento eléctrico duradero y la prevención de puntos calientes térmicos en la instalación final.

Diseños de fabricación adaptables

✅ Opciones de configuración flexibles

• Componentes estándar :

• 1 × gabinete de energía, que presenta controles intuitivos, indicadores visuales claros y cableado de grado industrial para una distribución de energía segura y consistente en toda la estación de trabajo.

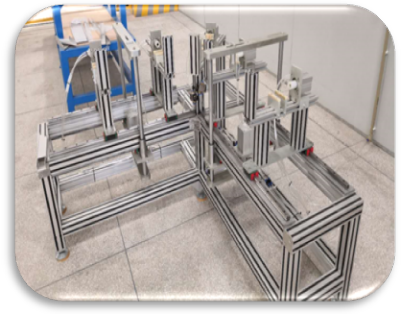

• 1 × Línea de ensamblaje de codos de barra colectora, completamente construida, rigurosamente probada y calibrada para su implementación inmediata en su fábrica.

• Complementos opcionales :

• Los módulos neumática o hidráulica de remachadora se pueden integrar directamente en la configuración. Esta personalización modular permite que el sistema se adapte a diversos materiales de gabinetes de conductos, lo que garantiza una integración eficiente en su flujo de trabajo de fabricación actual.

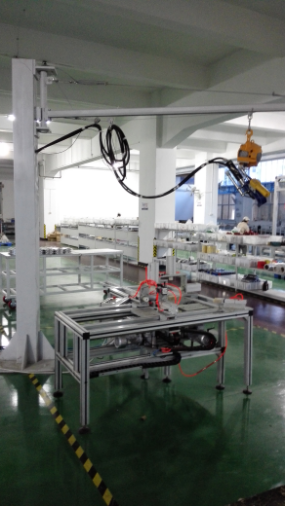

• Un sistema de suspensión superior diseñado para la manipulación ergonómica de piezas. Esta adición crucial reduce drásticamente la tensión física de los operadores que mueven segmentos de cobre pesados ​​entre estaciones, promoviendo un ambiente de trabajo más seguro, más cómodo y altamente productivo.

Datos de capacidad operativa

✅ Especificaciones técnicas

Comprender las capacidades operativas exactas de su maquinaria es vital para mantener un taller eficiente. Las siguientes especificaciones describen las capacidades precisas de esta línea de montaje, demostrando su idoneidad para ciclos de producción continuos exigentes. Cada parámetro, desde el área de trabajo disponible hasta los requisitos específicos de presión de aire, ha sido calibrado para ofrecer un rendimiento óptimo sin consumo de energía innecesario.

• Modelo : KD-WTGZ-SP/CZ-1500

• Área de trabajo máxima (eje X/Y) : 1500 mm

• Accesorios de sujeción : 3 juegos

• Tipos de codo admitidos : horizontal (plano), vertical (de borde)

• Fuente de alimentación : 380–415 VCA, 50–60 Hz, 1,5 kW

• Presión de aire requerida : 0,6 MPa

• Dimensiones de la máquina : L1800mm × W1800mm × H900mm

✅ Validación del mercado global y garantía de calidad

Respaldada por una amplia implementación en los principales mercados internacionales, esta máquina de ensamblaje de barras colectoras de codos de fabricación tiene un historial comprobado de estabilidad operativa y satisfacción excepcional del cliente. Sirve como piedra angular para las instalaciones que buscan elevar sus estándares internos de control de calidad. Al minimizar el error humano mediante la sujeción automatizada y la alineación precisa, los fabricantes pueden producir con confianza sistemas de conductos eléctricos que cumplan con estrictas certificaciones globales de seguridad eléctrica. El rendimiento consistente y repetible de la máquina no solo reduce el desperdicio de material sino que también proporciona una base confiable para aumentar los volúmenes de producción para satisfacer las crecientes demandas de infraestructura.

Esta avanzada estación de remachado y formación de codos de barras ofrece una experiencia de ensamblaje semiautomático altamente optimizada con una precisión significativamente mejorada. Al reemplazar las extenuantes tareas manuales con asistencia mecánica inteligente, se presenta como una actualización ideal para cualquier línea de producción de conductos ambiciosa que busque un mejor control de calidad, mayor producción diaria y costos de mano de obra sustancialmente reducidos. Invertir en este equipo significa invertir en la confiabilidad, seguridad y rentabilidad a largo plazo de sus operaciones de fabricación.
