Máquina manual de ensamblaje de barras colectoras compactas para conductos colectores de doble capa

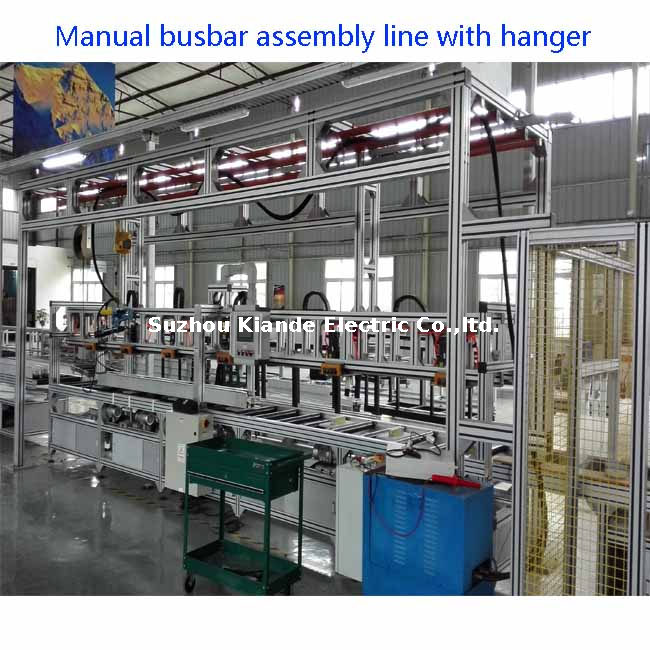

Descripción general del producto: Máquina manual compacta de ensamblaje de barras colectoras

La máquina manual compacta de ensamblaje de barras colectoras diseñada para la producción de conductos colectores de doble capa representa una solución modular altamente eficiente adaptada a la fabricación moderna de distribución eléctrica. Diseñado para manejar demandas de producción intensas y entornos industriales rigurosos, este equipo integra de manera efectiva tres etapas operativas principales: la estación de preensamblaje, la estación de remachado y la estación de ensamblaje de accesorios. Al dividir el complejo proceso de fabricación de conductos de barras en estas fases distintas y manejables, los operadores pueden mantener un flujo de material continuo y sincronizado que reduce significativamente los cuellos de botella en la fábrica. La fabricación de conductos de barras de doble capa presenta tradicionalmente desafíos importantes en cuanto a la gestión del peso y la alineación precisa de los conductores. Esta máquina aborda directamente esos puntos débiles al proporcionar una plataforma estable y estructuralmente sólida que soporta los materiales conductores pesados ​​durante todo el ciclo de vida del ensamblaje, garantizando que cada unidad cumpla con estrictos estándares de seguridad eléctrica antes de salir de la instalación.

Alcance de adaptabilidad y personalización

Este sistema es excepcionalmente adaptable y está configurado específicamente para soportar estructuras de conductos colectores de una y dos capas con igual eficacia. Se adapta fácilmente a un amplio rango de corriente desde 630 A hasta 2500 A, lo que lo hace increíblemente versátil para diversos requisitos de proyectos comerciales e industriales. Las instalaciones pueden procesar barras colectoras con una longitud máxima de 4500 mm y una altura máxima de 330 mm para configuraciones de una sola capa. Ya sea que la línea de producción requiera perfiles de barras colectoras estándar de dos piezas o complejos de cuatro piezas, el marco estructural proporciona la alineación exacta necesaria para una fijación segura. Al reconocer que los diseños de las instalaciones y las especificaciones técnicas varían significativamente entre las diferentes plantas de fabricación, esta línea de montaje ofrece amplias capacidades de personalización no estándar. La configuración de energía, estandarizada a 380 VCA 50~60 Hz 1 kW, se puede adaptar completamente para cumplir con los requisitos de la red local. Además, el espacio físico, que abarca hasta 18 000 mm de longitud (o personalizado a 13 500 mm), se puede modificar para adaptarse a las limitaciones espaciales sin comprometer la integridad de los procesos de remachado o atornillado.

Configuración del sistema y dinámica del flujo de trabajo

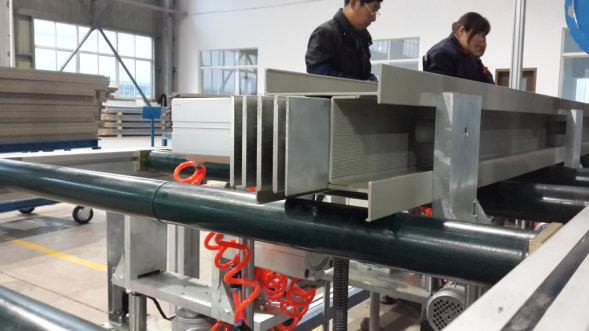

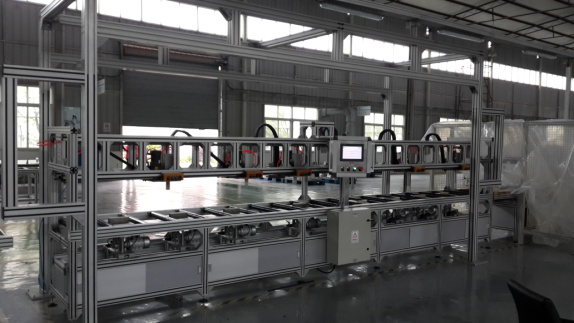

El diseño de la máquina manual compacta de ensamblaje de barras colectoras está meticulosamente diseñado para optimizar la transferencia física de materiales conductores pesados. En la estación de premontaje, los operadores alinean cuidadosamente los conductores de cobre o aluminio con sus respectivas capas aislantes, asegurándose de que no queden espacios que puedan comprometer el rendimiento eléctrico. Luego, los materiales pasan suavemente a lo largo del marco de aluminio hasta la estación de remachado, donde la carcasa estructural queda asegurada permanentemente. Finalmente, la estación de ensamblaje de accesorios se encarga de la instalación precisa de bloques de juntas, cubiertas de extremos y soportes de montaje. Este diseño modular garantiza que cada estación de trabajo esté optimizada ergonómicamente, lo que permite a los trabajadores centrarse en tareas específicas con la máxima precisión. La respuesta táctil del proceso de remachado manual, combinada con el sólido ruido metálico de los ganchos de aluminio al engancharse, proporciona a los operadores la confirmación inmediata de una unión mecánica segura. Este refuerzo sensorial ayuda a mantener un ritmo constante en la línea de producción, reduciendo la probabilidad de errores de montaje.

Eficiencia operativa y control de calidad

Al evaluar el impacto económico de esta máquina manual compacta de ensamblaje de barras colectoras, la principal ventaja radica en su excepcional eficiencia de trabajo y sus estrictas capacidades de gestión de calidad. El sistema está diseñado para elevar la capacidad de producción general de la instalación manteniendo tolerancias estructurales exactas, lo que en última instancia ofrece un retorno de la inversión superior a través de costos laborales reducidos y desperdicio de material minimizado.

• Rendimiento de producción acelerado y costos laborales reducidos: el equipo está calibrado con precisión para procesar aproximadamente 3000 mm de busduct cada 6 minutos. Al utilizar seis dispositivos de elevación especializados junto con colgadores de aluminio duraderos, la configuración reduce significativamente la tensión física y la dependencia del manejo manual de materiales. Los operadores ya no necesitan izar manualmente pesados ​​conductos colectores de doble capa completamente ensamblados; en cambio, los mecanismos de elevación integrados facilitan un movimiento suave y de baja fricción a través del marco de aluminio de 18 metros. Esta reducción en el levantamiento manual se traduce directamente en menores costos laborales, menos lesiones en el lugar de trabajo y una producción diaria altamente consistente en la que la gerencia puede confiar para realizar pronósticos de producción.
• Alineación de precisión y estricta garantía de calidad: la precisión es primordial en la fabricación de distribución eléctrica. La estación de remachado manual cuenta con un mecanismo de remachado inteligente anti-repetición, que garantiza que cada remache estructural se aplique exactamente con la cantidad correcta de fuerza sin dañar la carcasa exterior ni las capas de aislamiento internas. Además, el sistema incorpora una configuración avanzada de alineación final. Cuando las barras colectoras están fijadas, el rígido marco de aluminio evita cualquier desplazamiento lateral o torsión. Esta sujeción firme garantiza una alta tasa de rendimiento de productos libres de defectos, asegurando que los conductos finales mantengan una consistencia estructural estricta y estén listos para su instalación inmediata en el campo.
• Sistema de control ergonómico y simplicidad operativa: a pesar de ser un sistema de remachado operado manualmente, la máquina integra una lógica de control sofisticada para reducir la barrera operativa. La integración opcional de un sistema PLC (controlador lógico programable) ayuda a monitorear el flujo de trabajo y rastrear el posicionamiento a lo largo de la línea. La función de giro manual de los accesorios de elevación está contrapesada con precisión, lo que permite a un solo operador rotar segmentos pesados ​​de conductos colectores de doble capa con un mínimo esfuerzo físico. Este cuidadoso diseño ergonómico minimiza la fatiga de los trabajadores durante turnos prolongados y garantiza que los nuevos operadores requieran mucho menos tiempo de capacitación para lograr velocidades de producción óptimas.
