Máquina de barras colectoras CNC de alta precisión para aplicaciones de energía

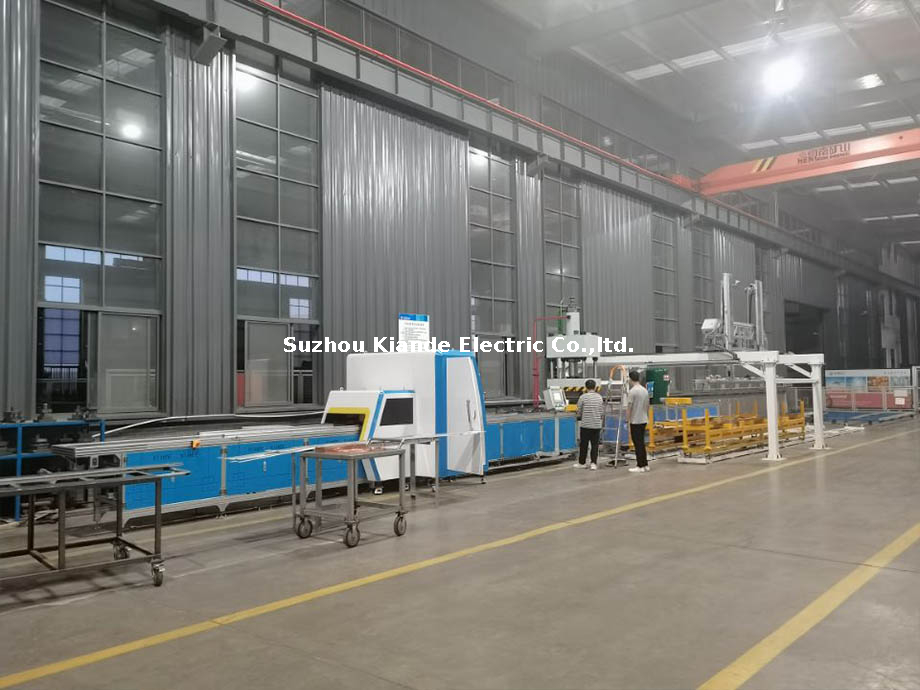

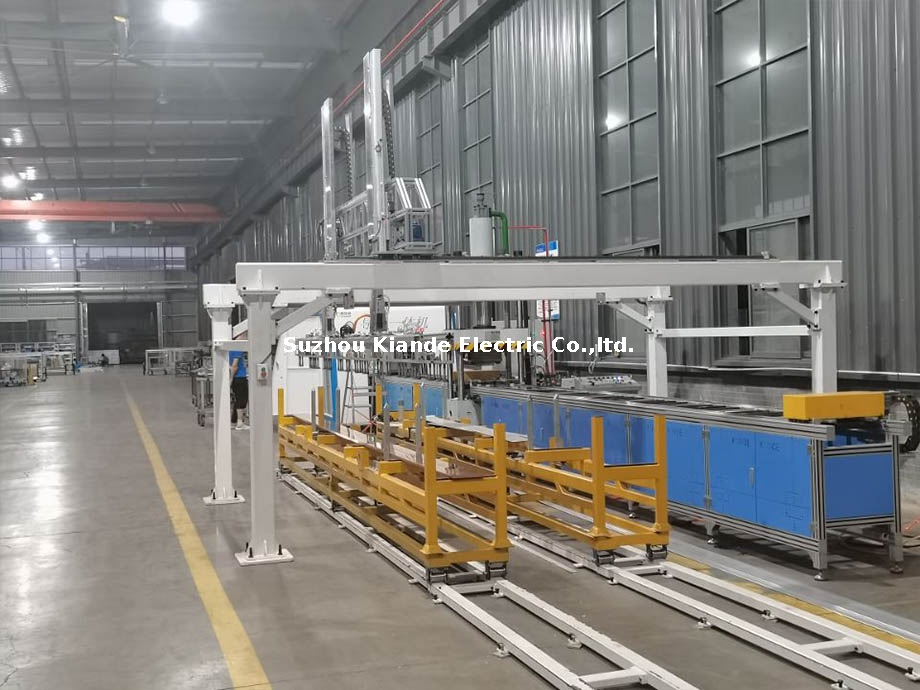

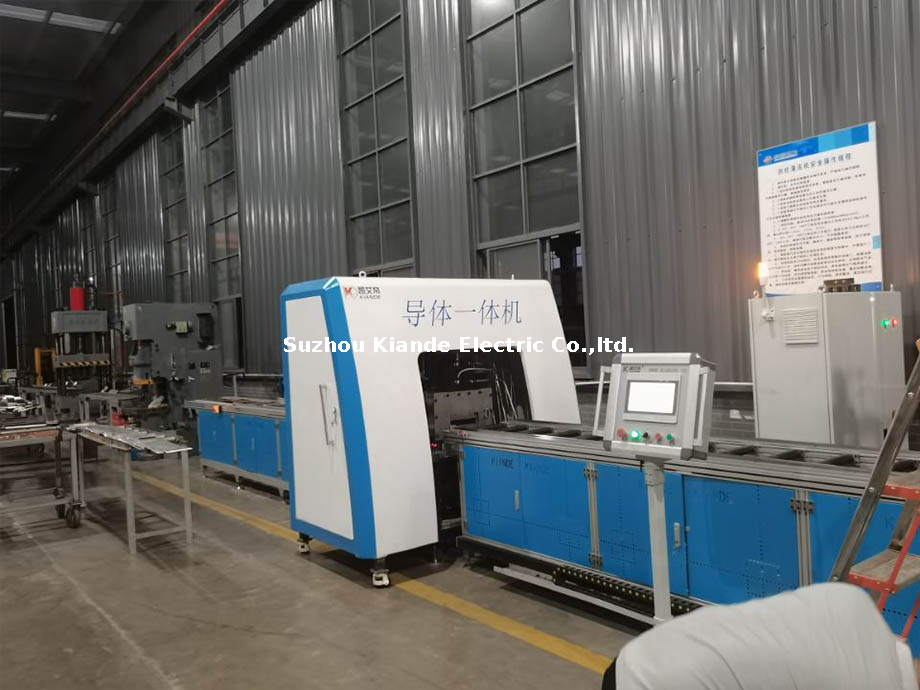

Descripción general de la máquina de barras colectoras KD-DTYTJ-C/A-4.5(6)

La máquina procesadora de barras colectoras CNC KD-DTYTJ-C/A-4.5(6) es una línea avanzada de máquinas de barras colectoras diseñada para cortar, perforar, doblar y estampar barras colectoras de cobre y aluminio. Esta solución de procesamiento de barras colectoras de alta precisión y alta eficiencia se utiliza ampliamente en la fabricación de equipos eléctricos, producción de aparamenta eléctrica, sistemas de suministro de energía ferroviaria y distribución de energía renovable.

Al integrar un control CNC inteligente, garantiza una alta precisión, automatización y eficiencia, lo que lo convierte en una opción esencial para la fabricación de barras colectoras industriales.

Funciones principales de la máquina de barras colectoras

1. Cortar

• Equipado con una hoja de sierra eléctrica de 2 kW (diámetro 400 mm), que garantiza un corte preciso de barras colectoras de varios tamaños.

• Consistencia en el tamaño de corte de barras, reduciendo errores manuales.

2. Perforación

• Proporciona una presión de perforación de 300 kN, lo que permite perforar y ranurar rápidamente varias conexiones de barras eléctricas.

• Adecuado para configuraciones de orificios personalizadas, terminales de barra colectora de soporte, ranuras de montaje y conectores de alimentación.

3. Doblar

• El sistema de doblado hidráulico de 400 kN soporta:

• Ancho máximo de plegado: 300 mm

• Diferencia máxima de altura de flexión: 40 mm

• Permite el procesamiento de geometrías de barras colectoras complejas, incluidas curvas en L, curvas en U y formas de barras colectoras de múltiples ángulos.

4. Posicionamiento preciso

• Recorrido del eje X: hasta 1800 mm

• Precisión de posicionamiento: ±0,2 mm

• Precisión de posicionamiento repetido: ±0,05 mm , lo que garantiza una calidad constante en múltiples unidades de barras colectoras.

5. Marcado inteligente (opcional)

• Admite grabado de códigos de barras 2D, marcado de códigos QR e impresión de números de serie, lo que permite la trazabilidad del producto en las líneas de producción de barras colectoras.

Especificaciones de barras colectoras y rango de procesamiento

• Longitud de la barra colectora: 1200 mm - 6000 mm

• Ancho de barra colectora: 140 mm - 300 mm

• Espesor de la barra colectora: 2 mm - 6 mm

• Admite procesamiento de barras planas, fabricación de barras colectoras de cobre y perfiles de barras colectoras personalizados.

Aplicaciones de la máquina de barras colectoras CNC

1. Producción de gabinetes de distribución y aparamenta

• Facilita el procesamiento de componentes de barras estandarizadas para aparamenta de baja y alta tensión, mejorando la eficiencia de la distribución de energía.

2. Transformadores de potencia y sistemas de redes eléctricas

• Garantiza una fabricación precisa de barras colectoras para la transmisión de energía y ofrece conexiones eléctricas confiables.

3. Energía renovable: sistemas de energía solar y eólica

• Admite herramientas de barras colectoras personalizadas para sistemas de inversores solares, soluciones de almacenamiento de energía en baterías y subestaciones de energía eólica.

4. Suministro de energía ferroviaria y automatización industrial

• Se utiliza en sistemas de suministro de energía de tracción ferroviaria y paneles de automatización industrial, proporcionando tecnología eficiente de conexión de barras colectoras.

Ventajas del procesamiento de barras colectoras CNC sobre las herramientas de barras colectoras tradicionales

En comparación con las herramientas de barras colectoras manuales o semiautomáticas, la máquina de barras colectoras CNC KD-DTYTJ-C/A-4.5(6) ofrece:

✅ Alto Grado de Automatización

• Reduce la intervención manual, mejora la eficiencia del trabajo y minimiza los errores humanos.

✅ Mecanizado programable y producción flexible

• Cambia fácilmente entre diferentes configuraciones de barras colectoras, ideal para producción en masa y pedidos personalizados.

✅ Precisión de procesamiento superior

• Evita errores dimensionales, asegurando una fabricación de barras colectoras de alta calidad.

✅ Sistema de energía estable para aplicaciones de servicio pesado

• Funciona con 380-415 VCA, 50/60 Hz, 10 kW, lo que ofrece un rendimiento constante para la producción de barras colectoras a gran escala.

Comprender el principio de funcionamiento de la barra colectora

El principio de funcionamiento de una máquina de barras colectoras CNC implica el procesamiento automatizado de metales a través de un sistema controlado numéricamente. Los pasos incluyen:

1. Alimentación de material: Se cargan barras colectoras de cobre o aluminio en la máquina.

2. Programación CNC: el sistema procesa los comandos de entrada para determinar las secuencias de corte, punzonado y plegado.

3. Mecanizado de precisión: la máquina ejecuta punzonado, cizallado y conformado de alta precisión mediante mecanismos hidráulicos y servocontrolados.

4. Inspección y Marcado Final: Grabado o etiquetado para control de calidad y seguimiento de producción.

¿Por qué elegir KD-DTYTJ-C/A-4.5(6) para la producción de barras colectoras?

Si está buscando una línea de máquinas de barras colectoras con alta precisión, automatización y versatilidad, la máquina procesadora de barras colectoras CNC KD-DTYTJ-C/A-4.5(6) es la solución ideal.

Diseñado para producción en masa y pedidos personalizados
Admite formas complejas de barras colectoras con precisión CNC
Reduce los costos operativos y mejora la eficiencia
Aplicable en múltiples industrias: eléctrica, red eléctrica, automatización y energía renovable

Invertir en una máquina de procesamiento de barras colectoras CNC inteligente garantiza que su proceso de fabricación de barras colectoras cumpla con los estándares industriales modernos y al mismo tiempo optimice la productividad y la confiabilidad..

Contáctenos para soluciones de máquinas de barras colectoras

Para obtener más detalles sobre las máquinas herramienta de barras, principios de funcionamiento y opciones de personalización, contáctenos hoy y mejore sus capacidades de procesamiento de barras.
