| Cantidad: | |
|---|---|

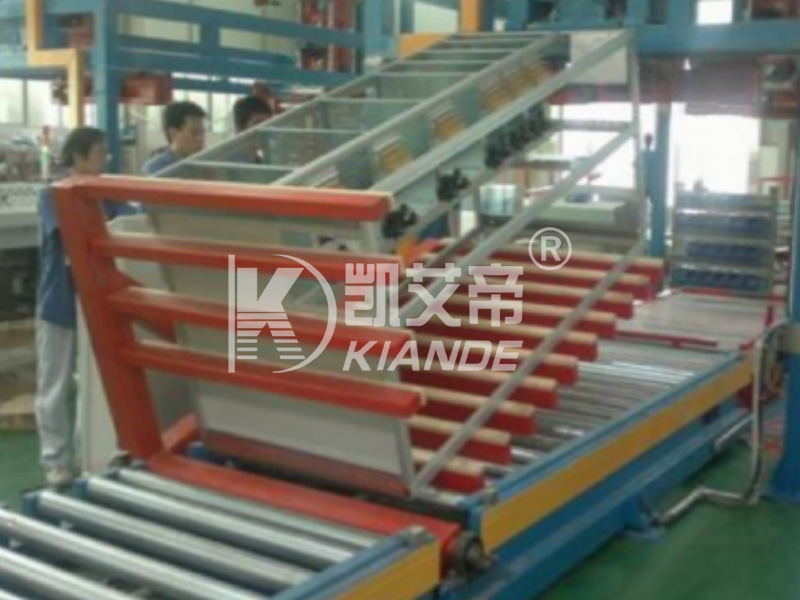

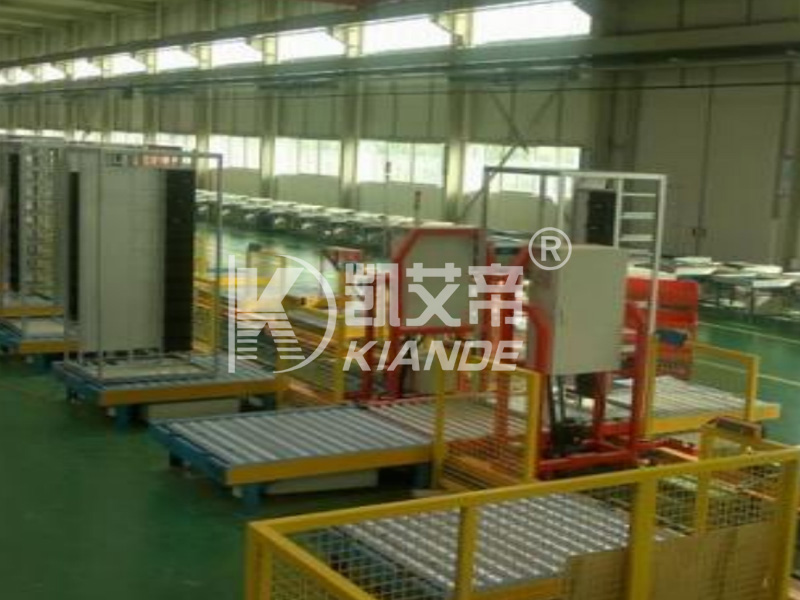

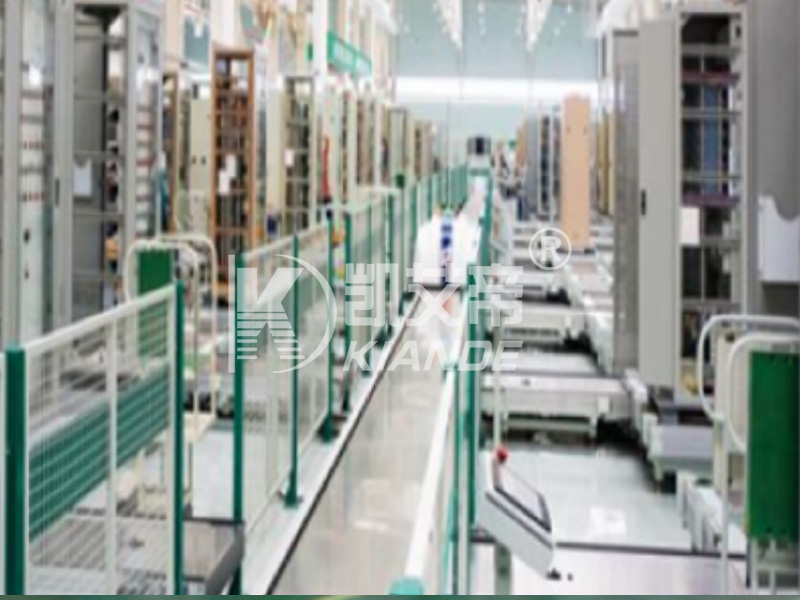

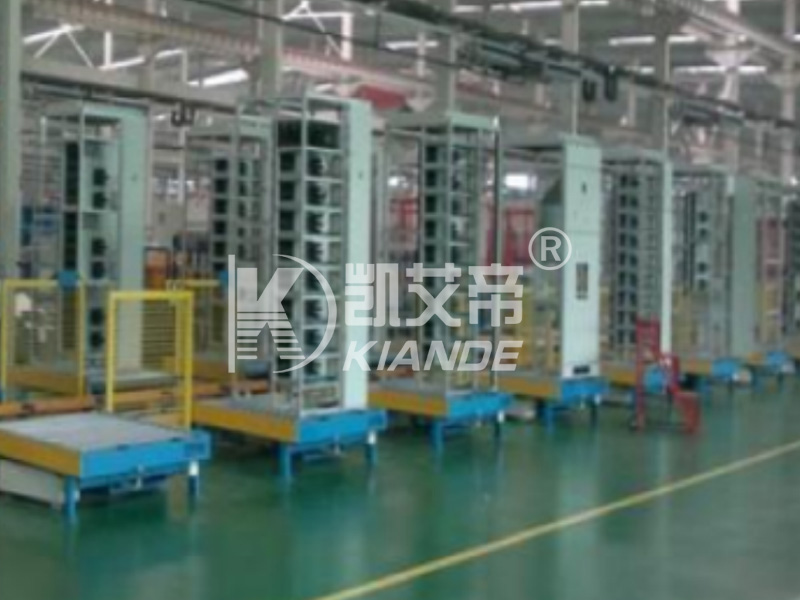

Esta línea de montaje de armarios de distribución de baja tensión lleva a cabo una producción optimizada desde la instalación de la carcasa hasta la fase final fuera de línea. Logra la instalación automática de todos los componentes eléctricos y la prueba final fuera de línea a través de varios accesorios, carro RGV, electrodomésticos relacionados con la estación de trabajo, etc.
| Modelo | KD-LVZPX-20-50 |
| Números de muelle | 20~50 juegos |
| Carro RGV | Cabeza de vehículo de motor tipo RGV |
| Montaje del marco | Posicionamiento automático inverso |
| Números de ensamblaje del marco | 2 juegos |
| Modo de controlPLC | Conexión a internet PLC |
| Modo de instalación de puerta | Instalación de robot manual o industrial. |
| Eficiencia laboral | 20 series/8h |
| Dimensión del equipo (L*W) | Largo 50000 mm* Ancho 8000 mm |
Al configurar una instalación de fabricación para infraestructura eléctrica, el proceso de ensamblaje físico dicta la confiabilidad general de la producción. La línea de montaje de gabinetes de distribución de baja tensión KD-LVZPX-20-50 proporciona un entorno estructurado y altamente regulado para la construcción de gabinetes eléctricos de bajo voltaje. Al integrar mecanismos de transporte automatizados con marcos de posicionamiento rígidos, este sistema elimina las variables impredecibles asociadas con el manejo manual. Esto permite a los supervisores de producción mantener tolerancias estructurales exactas y rendimientos diarios predecibles, asegurando que cada gabinete terminado cumpla con los estrictos requisitos industriales antes de su implementación.
En el centro de esta infraestructura se encuentra un avanzado sistema PLC de conexión a Internet que dicta el ritmo de toda la planta. En lugar de depender de carros manuales, la línea utiliza un carro RGV (vehículo guiado por ferrocarril) tipo cabezal de vehículo de motor. A medida que el RGV se desliza por el piso de la fábrica, su constante zumbido mecánico señala la transferencia precisa de pesados marcos de gabinetes entre estaciones. El sistema incorpora dos conjuntos de ensamblaje de marco dedicados equipados con posicionamiento automático inverso. Cuando un marco de chapa pesada ingresa a la estación, los actuadores neumáticos y mecánicos lo bloquean en su lugar con un clic sólido y audible, asegurando una alineación exacta. Esto elimina la tensión física de los operadores y garantiza que cada gabinete esté perfectamente escuadrado antes de montar los componentes internos.
El rendimiento de fabricación requiere una coherencia absoluta. Esta línea de ensamblaje está diseñada para admitir una configuración flexible de 20 a 50 conjuntos de muelles distintos, lo que permite a los administradores de instalaciones escalar sus operaciones según las demandas contractuales actuales.
Los gabinetes de distribución de baja tensión implican una combinación compleja de manipulación de chapa metálica pesada y cableado eléctrico delicado. La línea de montaje se adapta a esta dualidad a través de zonas de trabajo altamente adaptables. Para la fase crítica de instalación de la puerta, el sistema admite tanto el montaje manual como la integración de robots industriales. Cuando se utiliza asistencia robótica, los sensores ópticos guían las pesadas puertas de acero hacia su lugar, asegurando las bisagras con especificaciones de torque exactas. Para las estaciones manuales, el posicionamiento ergonómico garantiza que los operadores puedan encaminar barras colectoras internas de cobre y mazos de cables delicados sin tener que doblarse de manera incómoda. El toque físico de asegurar los bloques de terminales y organizar la arquitectura interna se optimiza manteniendo el gabinete a la altura vertical ideal durante todo su recorrido por la pista.
Un gabinete de distribución terminado debe resistir entornos eléctricos rigurosos, lo que hace que las pruebas en línea sean una necesidad absoluta. El diseño permite la inserción directa de muelles de prueba dedicados donde los técnicos verifican la resistencia del aislamiento, la continuidad de la conexión a tierra y la confiabilidad mecánica. Antes de que el gabinete llegue a la zona de descarga final, cada conexión de disyuntor, relé y barra colectora se somete a una verificación funcional. Los operadores pueden interactuar físicamente con los mecanismos del interruptor y escuchar el chasquido nítido de los interruptores al activarse y desactivarse, lo que confirma que los enlaces mecánicos están seguros. Este proceso de verificación 100% garantiza que cada unidad que sale de la línea cumpla estrictamente con los estándares internacionales de seguridad eléctrica, mitigando el riesgo de fallas en el campo.
El espacio en una fábrica es un activo premium que dicta la eficiencia logística. El KD-LVZPX-20-50 requiere un espacio planificado de L50000 mm por W8000 mm. Este corredor lineal de 50 metros actúa como arteria central de la planta de producción. La chapa en bruto y los componentes eléctricos se introducen en los muelles de arranque, mientras que el carro RGV mantiene un flujo unidireccional hacia la zona de embalaje y envío. Este dimensionamiento específico evita cuellos de botella, lo que permite a los operadores de carretillas elevadoras y manipuladores de materiales abastecer estaciones individuales desde el perímetro sin cruzar la vía de montaje activa. El ancho de 8 metros ofrece un amplio espacio libre tanto para los carros automatizados como para los operadores humanos que trabajan junto a ellos.
Cada instalación de fabricación de productos eléctricos opera con limitaciones únicas y diseños de gabinetes específicos. Esta infraestructura de ensamblaje no es un producto estático sino una solución de ingeniería altamente adaptable. Desde el plano inicial de la pista de 50 metros hasta la calibración final de la conexión a Internet del PLC, el sistema está diseñado para cumplir objetivos operativos específicos. Los equipos técnicos proporcionan una calibración integral in situ, lo que garantiza que los carros RGV se comuniquen perfectamente con los marcos de posicionamiento automatizados. Los protocolos de mantenimiento continuo y el soporte del ciclo de vida garantizan que, a medida que evolucionan los diseños de los gabinetes, la línea de ensamblaje pueda reequiparse y actualizarse, protegiendo la inversión de capital inicial y manteniendo la estabilidad operativa a largo plazo.
