Artículo | Especificación |
Extremo tapado de fundición efectiva de aluminio para extremo de busducto | 120mm |
125mm | |
| 128mm | |
130mm |
I. Esencia del producto

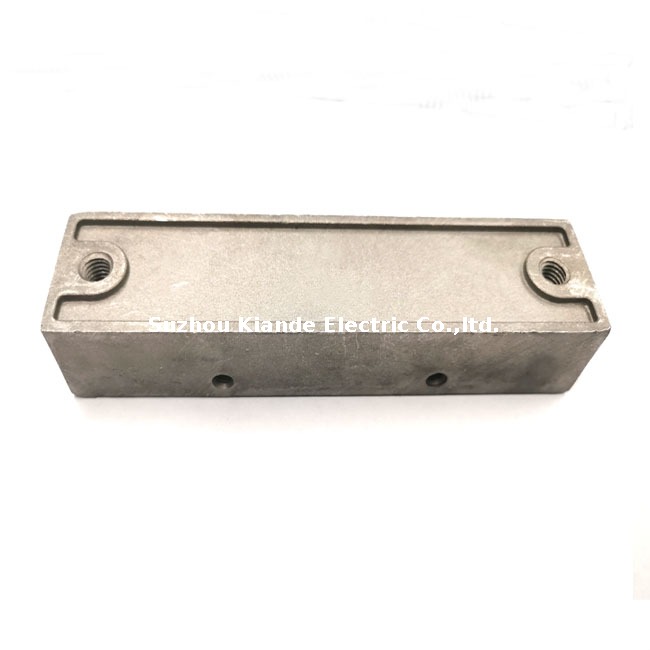

1. Nombre: Extremo tapado de fundición de bloques de aluminio
2. Función: Un 'tapón de metal' para el final de un tramo de busducto; Cierra la carcasa de aluminio y cubre los extremos de la barra de cobre.
3. Proceso: Aluminio fundido a alta presión (ADC12), desbarbado y luego arenado o anodizado; La cara interior se deja plana; no se mecanizan aletas de enfriamiento.
II. Roles reales

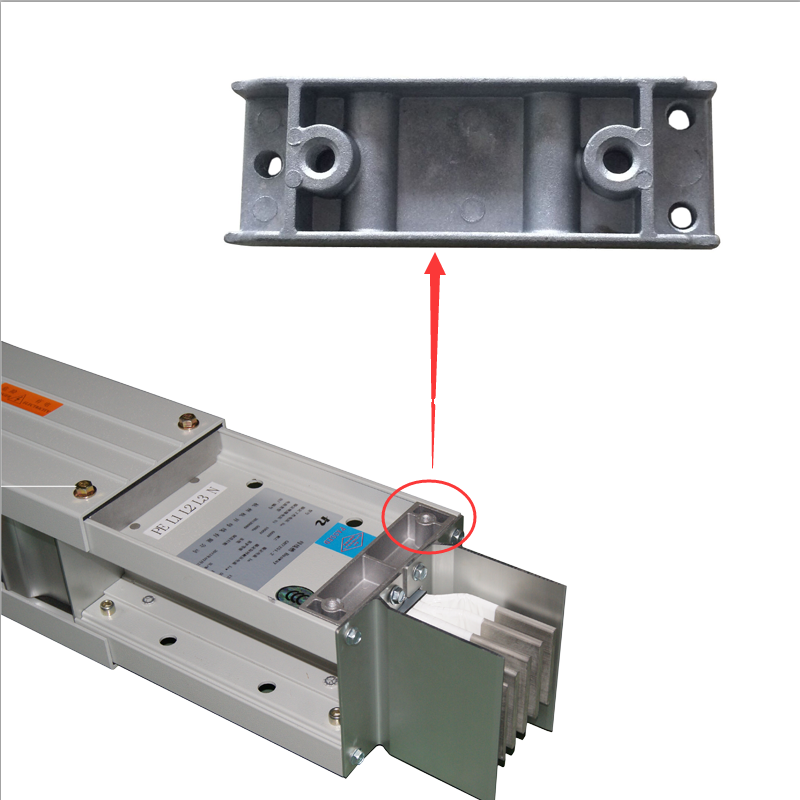

1. Continuación de la carcasa: Mismo ancho y alto que la carcasa del conducto de bus de aluminio, mantiene una apariencia uniforme y actúa como una 'extensión de protección a tierra' a través del contacto del tornillo con la carcasa.
2. Sellado de extremos + protección mecánica + blindaje eléctrico: evita la entrada de polvo, humedad y pequeños animales, y evita extremos de cobre expuestos que podrían provocar descargas eléctricas o cortocircuitos.
III. Estructura y dimensiones típicas (referencia de la industria)
- Material: ADC12, espesor de pared 2,5–3 mm
- Contorno: 'tapa' rectangular, profundidad 25–35 mm, parte delantera cerrada, parte trasera completamente abierta; cuatro orificios avellanados de Ø6 mm en el perímetro para remachar o atornillar con pernos M6 a la carcasa del conducto
- Puesta a tierra: Sin inserto de cobre premoldeado; La continuidad de la tierra protectora se basa en el contacto de metal con metal entre la tapa y la carcasa (verifique si se agrega una arandela estañada en la planta).
- Acabado superficial: arenado
- Peso: aprox. 0,1–0,2 kg (aumenta linealmente con el ancho de la carcasa 110–140 mm)
IV. Escenas de aplicación
Extremos de alimentación interiores: edificios comerciales, salas de distribución de energía de fábricas
V. Transporte e instalación
- Embalaje: 100 unidades por caja
- Instalación: 4 pernos, acabado a mano en un minuto.
