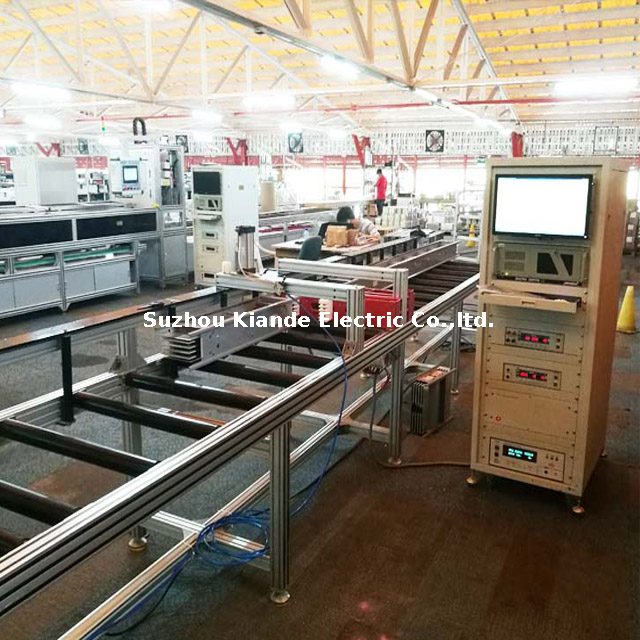

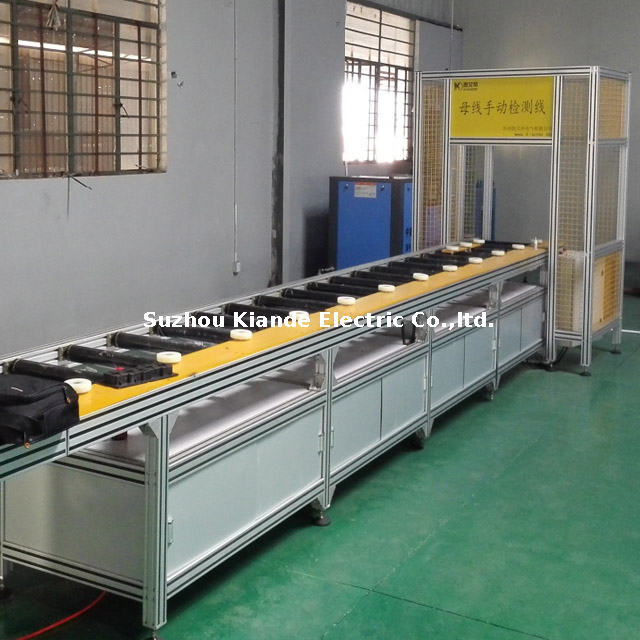

La máquina de inspección manual de barras colectoras en codo se utiliza principalmente para inspeccionar barras colectoras rectas cortas, barras colectoras en codo, barras colectoras de terminales, etc. En el exigente panorama actual de fabricación eléctrica, garantizar la integridad de formas conductoras complejas es fundamental. Se compone de dos partes: posicionamiento de accesorios y principales instrumentos de inspección. Los operadores aseguran manualmente la barra colectora en el dispositivo mecanizado con precisión, que se adapta a diferentes perfiles irregulares con un bloqueo táctil firme que evita cualquier micromovimiento durante el ciclo de prueba. El diseño ergonómico del dispositivo garantiza que los operadores puedan cargar y descargar componentes pesados de cobre o aluminio con una mínima tensión física. La parte de posicionamiento del dispositivo se opera manualmente mientras que los instrumentos de inspección probarán la barra colectora y generarán el informe automáticamente. Este enfoque híbrido, que combina flexibilidad física manual con precisión eléctrica automatizada, reduce significativamente el umbral operativo y al mismo tiempo mantiene protocolos de prueba estrictos. Permite que su línea de producción cambie rápidamente entre diferentes configuraciones de barras colectoras sin requerir una recalibración extensa de la máquina, maximizando así el rendimiento diario y la eficiencia operativa general.
Al integrar pruebas de resistencia a alto voltaje (HV), evaluación de resistencia de aislamiento y verificaciones de integridad de conexión a tierra en un único ciclo optimizado, esta máquina elimina la necesidad de múltiples estaciones de prueba independientes. El sistema proporciona salidas de voltaje excepcionalmente precisas y cuenta con una alarma de corriente de ruptura altamente sensible. Cuando se detecta una microfractura o una debilidad del aislamiento, la máquina detiene instantáneamente la prueba y emite una alerta auditiva y visual clara e inconfundible. Este riguroso protocolo de prueba garantiza que se identifiquen incluso los defectos de aislamiento más microscópicos o las inconsistencias de conexión a tierra, lo que garantiza un cero absoluto de detecciones perdidas antes de que el producto abandone sus instalaciones.
La gestión de producción moderna exige una responsabilidad estricta y un manejo transparente de los datos. Este equipo de inspección genera automáticamente informes de prueba detallados con marca de tiempo al finalizar cada ciclo y admite la impresión directa de códigos de barras para un etiquetado inmediato. Al conectarse directamente con sus sistemas ERP empresariales existentes, a cada codo o barra colectora de terminales probado se le asigna un número de serie único y rastreable. Esto permite una trazabilidad completa del ciclo de vida, lo que permite a los administradores de instalaciones y a los equipos de control de calidad obtener datos de pruebas históricos para cualquier lote específico o año de unidad individual en el futuro, lo que garantiza absoluta confianza y responsabilidad en su cadena de suministro.
Los equipos de prueba estándar a menudo tienen dificultades para asegurar formas no estándar, lo que genera lecturas inexactas o daños físicos al producto. Nuestra máquina utiliza una estructura dividida diseñada científicamente que se adapta perfectamente a perfiles irregulares, incluidas curvas de codo complejas, configuraciones torcidas y segmentos rectos cortos. El mecanismo de sujeción de alta resistencia proporciona un agarre seguro y que no daña, adaptándose rápidamente a diversos requisitos de producción en la fábrica. La retroalimentación táctil del mecanismo de bloqueo brinda a los operadores la confianza de que la pieza está perfectamente alineada para la prueba.
Construida para soportar operaciones continuas en varios turnos en entornos industriales exigentes, la máquina cuenta con una estabilidad de grado de exportación. Está precargado con múltiples recetas de prueba de grado de voltaje, lo que permite a los operadores seleccionar los parámetros de prueba apropiados con una sola pulsación de tecla. Este modo de 'posicionamiento manual flexible + prueba automática con una tecla' reduce drásticamente la curva de aprendizaje para los nuevos operadores. Al ayudar a los fabricantes a lograr estrictos estándares de salida de 'cero defectos', su rendimiento constante y sus componentes internos duraderos le han valido una sólida reputación a nivel mundial, manteniendo índices de satisfacción excepcionales entre los equipos de compras internacionales.
Este sistema de inspección manual está diseñado específicamente para la validación final en fábrica de electroductos especializados. Se utiliza ampliamente en varios sectores críticos donde la seguridad eléctrica, la estabilidad térmica y la integridad estructural no son negociables.
La siguiente tabla describe los parámetros operativos exactos, las capacidades de prueba y las dimensiones físicas del modelo KD-JCX/M-6. Estas especificaciones resaltan la capacidad de la máquina para manejar cargas de voltaje significativas, que van hasta 5000 V para pruebas de resistencia a alto voltaje, y su capacidad para adaptarse a longitudes de barras colectoras de 500 mm a 3000 mm. Cada parámetro enumerado a continuación refleja la ingeniería de grado industrial del equipo, diseñada para ofrecer resultados precisos y repetibles para tipos de barras colectoras irregulares.
No. | Parámetros |
Modelo | KD-JCX/M-6 |
Altura de la barra colectora | 100~650 mm |
Longitud de la barra colectora | 500 mm ~ 3000 mm |
Tipo de barra colectora adecuada | barra colectora irregular |
Tipo de posición | Unilateral |
Prueba de resistencia a alto voltaje | 0~5000V |
Prueba de aislamiento | 1~1000V |
Prueba de puesta a tierra | 0~25A |
Fuerza | 380~415VCA 50~60Hz 3kW |
Dimensión del equipo | Largo 62000 mm x ancho 800 mm x alto 800 mm |
