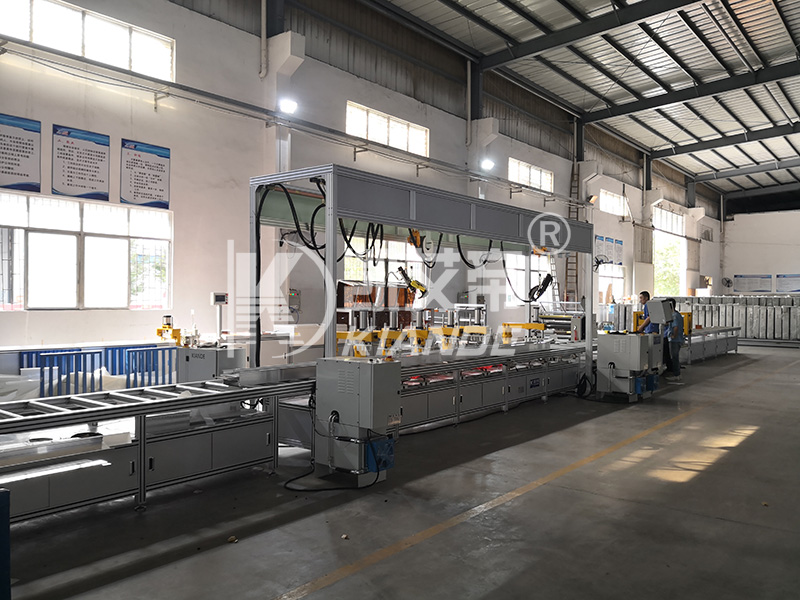

La integridad de la carcasa del conducto de bus establece las bases para una distribución de energía segura y confiabilidad del campo a largo plazo. Cuando los contratistas eléctricos informan sobre entrada de humedad o hundimiento estructural en el sitio, la causa raíz rara vez se origina en errores de instalación. Estos defectos frecuentemente se deben a microdesalineaciones durante la fase de fabricación. La sujeción inconsistente durante el proceso de remachado provoca distorsión de la carcasa, compromisos de protección de ingreso (IP) y costosos retrabajos. Cuando las extrusiones de metal se desplazan aunque sea una fracción de milímetro antes de que se fije el remache, el espacio interfacial resultante crea graves cuellos de botella en el rendimiento de fabricación. Pone en peligro la capacidad del sistema para derramar agua en aplicaciones al aire libre, lo que provoca fallas entre fases. Lograr tolerancias de espacio cero requiere evaluar mecanismos de sujeción específicos. Desde fijaciones manuales básicas hasta sistemas avanzados servoaccionados, el método elegido debe garantizar una colocación precisa de los remaches en varios perfiles. La integración perfecta con las unidades de unión exige una precisión dimensional absoluta.
Es obligatoria una presión de sujeción uniforme y distribuida para evitar la deformación de la carcasa y garantizar la resistencia al corte en las uniones remachadas.
Las carcasas correctamente sujetas y remachadas son superiores a la hora de moderar los cambios de temperatura y la expansión térmica en comparación con las alternativas atornilladas, siempre que se mantengan estrictamente las tolerancias de fabricación.
La elección entre sujeción neumática, hidráulica y servomecánica determina el tiempo de ciclo y la adaptabilidad de la remachadora de barras.
Las geometrías complejas, como las manejadas por una máquina de ensamblaje de barras colectoras en codo o secciones que requieren cajas de toma, exigen accesorios de sujeción programables de múltiples ejes para mantener la alineación.
La transición de una sujeción manual a una semiautomática o completamente automatizada requiere evaluar el volumen de producción, la combinación de perfiles y los estándares de cumplimiento NEMA/IEC requeridos.
Una operación de remachado exitosa depende de lograr un acoplamiento sin espacios entre las mitades de la carcasa antes de que el remache perfore el metal. La sujeción de precisión es el requisito previo para este resultado dentro de cualquier línea de producción de conductos . Los criterios de éxito en la fábrica incluyen la ausencia total de pandeo del material, la alineación precisa de los orificios de los remaches y la distribución uniforme de la presión a lo largo de toda la extrusión. Cuando las fuerzas de sujeción están perfectamente calibradas, los remaches autoperforantes o macizos bloquean las capas de metal entre sí sin crear fracturas por tensión interna. Esta armonía mecánica garantiza que el gabinete mantenga su integridad estructural bajo cargas eléctricas pesadas.
Los fabricantes suelen sopesar el remachado frente a uniones de carcasa atornilladas o soldadas. La soldadura introduce un calor extremo, que deforma el aluminio de calibre fino y destruye las capas protectoras aplicadas previamente. Las uniones atornilladas requieren torsión manual, introducen piezas que sobresalen y con frecuencia se aflojan bajo vibración continua de 60 Hz. El remachado ofrece una resistencia superior contra los ciclos térmicos y las vibraciones mecánicas. Su éxito depende enteramente de la precisión de la fase de sujeción previa al remache. Si el sistema de sujeción no logra comprimir completamente las mitades de la carcasa, el remache se expande entre las capas de metal. Esto crea una unión débil y no sellada que falla bajo una tensión mínima.
Una sujeción precisa influye directamente en el rendimiento del conducto durante la instalación en el sitio y su vida útil operativa. Las carcasas mal sujetas carecen de rigidez estructural. Durante un cortocircuito, las barras colectoras experimentan enormes fuerzas de repulsión electromagnética. Si la carcasa está mal sujeta y remachada, estas fuerzas internas pueden literalmente hacer volar la carcasa. Una carcasa rígidamente sujeta y remachada resiste estas corrientes de falla internas, así como también las tensiones externas de los soportes colgantes, las unidades de soporte verticales y las abrazaderas de vigas sin torcerse. Los contratistas del sitio dependen de abrazaderas para vigas para asegurar el conducto a las estructuras de acero. Si las dimensiones de la carcasa están torcidas debido a una mala sujeción, los accesorios de montaje no quedarán al ras, lo que provocará una distribución insegura de la carga.
El impacto en la fabricación de una mala sujeción se extiende mucho más allá de los simples defectos estéticos. La desalineación obliga a la herramienta de remachado a golpear descentradamente. Esto provoca habitualmente la rotura de la broca, daña el yunque y provoca el desecho de las carcasas de aluminio o acero. Cada milímetro de desviación aumenta la tasa de desperdicio. Considere el costo laboral del retrabajo. Perforar un remache defectuoso, realinear la carcasa y volver a remachar lleva diez veces más tiempo que el ciclo automatizado inicial. Si la extrusión se daña durante la extracción del remache, se debe desechar o recuperar en gran medida toda la sección.
Los defectos comunes resultantes de una mala sujeción incluyen:
Vuelco del remache: la cola del remache no se ensancha correctamente porque las capas de metal se separaron durante el impacto.
Agrietamiento por extrusión: Las fracturas por tensión localizadas ocurren cuando una presión de sujeción desigual fuerza al perfil de aluminio a salir de su geometría natural.
Pellizco de juntas: Las mitades de la carcasa desalineadas comprimen de manera desigual los sellos climáticos internos, creando vías directas para el ingreso de humedad.
Rayado de la barra de fase: los conductores internos rozan contra el interior deformado de la carcasa, degradando el aislamiento Mylar o epoxi con el tiempo.
La fuerza mecánica aplicada a la carcasa del conducto determina la calidad del remache final. Los diferentes entornos de producción requieren distintos enfoques para aplicar y mantener esta fuerza. La selección del mecanismo apropiado para una máquina remachadora de barras determina los tiempos de ciclo, los programas de mantenimiento y las limitaciones físicas de los materiales que se procesan.
La sujeción neumática utiliza aire comprimido para impulsar los cilindros, lo que brinda una aplicación de presión rápida y uniforme. La principal ventaja de los sistemas impulsados por aire es su velocidad de actuación. Los cilindros se despliegan y retraen en fracciones de segundo, lo que los hace muy eficientes para flujos de trabajo continuos. Los operadores pueden ajustar la fuerza de sujeción regulando la presión del aire a través de colectores en línea.
El mejor caso de uso para la sujeción neumática implica el remachado repetitivo y de alta velocidad de secciones de conductos colectores rectos estándar fabricados con aluminio de calibre estándar. En estos escenarios, la fuerza de sujeción requerida es moderada y la velocidad es la prioridad. Los sistemas neumáticos tienen claras limitaciones. Son muy susceptibles a las caídas de presión del aire de las instalaciones. Si el compresor realiza ciclos o varias máquinas extraen aire simultáneamente, la fuerza de sujeción puede disminuir momentáneamente, lo que provoca que el remache se suelte. Para combatir las caídas de presión, las instalaciones suelen instalar tanques acumuladores dedicados directamente en la máquina. Esto asegura una reserva localizada de aire comprimido, garantizando que la abrazadera final del turno golpee exactamente con la misma fuerza que la primera.
La sujeción hidráulica emplea fluido presurizado para ofrecer una fuerza de sujeción sostenida excepcionalmente alta. A diferencia del aire, el fluido hidráulico es incompresible. Una vez que la abrazadera se engancha, bloquea las mitades de la carcasa con una presión inmensa e inflexible. Esto elimina cualquier riesgo de desplazamiento del material durante el impacto violento del proceso de remachado.
Este sistema destaca al procesar gabinetes de alta resistencia y conductos colectores de alto amperaje. Cuando la rigidez de la carcasa resiste activamente la fuerza neumática estándar, el sistema hidráulico proporciona la fuerza necesaria para forzar el metal a aplanarse. Los entornos de fábrica con fluctuaciones extremas de temperatura pueden afectar la viscosidad del fluido hidráulico, lo que requiere ajustes estacionales para mantener velocidades de sujeción constantes. A pesar de esto, cuando se procesan carcasas de acero de calibre 14 o 12, el sistema hidráulico sigue siendo la opción indiscutible. Las ventajas y desventajas incluyen velocidades de actuación más lentas en comparación con la neumática y una huella mecánica más compleja que requiere bombas, depósitos y mangueras reforzadas.
La sujeción servomecánica representa el nivel más alto de control de precisión. Este método utiliza servomotores eléctricos combinados con husillos de bolas o actuadores lineales para proporcionar un control de posición y fuerza programable y altamente preciso. Los servosistemas utilizan retroalimentación de circuito cerrado, monitoreando constantemente la presión exacta aplicada a la carcasa y ajustándola en tiempo real.
Esta tecnología es la opción óptima para líneas de producción de alta mezcla que requieren cambios frecuentes. Debido a que la fuerza se controla digitalmente, los operadores pueden cambiar instantáneamente de sujetar acero pesado a aluminio de calibre delgado sin riesgo de deformación. Los codificadores de alta resolución rastrean la posición de la abrazadera hasta el micrón. Esto significa que el sistema puede detectar si un objeto extraño, como una arandela perdida o virutas de metal, queda atrapado entre las mitades de la carcasa antes de aplicar el tonelaje completo, evitando así costosos desechos. Elimina las fluctuaciones de presión de la neumática y el desorden de mantenimiento de la hidráulica, aunque requiere un mayor gasto de capital inicial.
| Mecanismo de sujeción | Fuente de energía primaria | Consistencia de fuerza | Mejor aplicación | Limitación primaria | Requisito de mantenimiento |
|---|---|---|---|---|---|
| Neumático | Aire comprimido (80-120 PSI) | Moderado (Sujeto a caídas de línea) | Perfiles rectos estándar de aluminio | Insuficiente para placas de acero gruesas | Reemplazo del filtro de aire, revisiones del sello del cilindro |
| Hidráulico | Fluido presurizado (hasta 3000 PSI) | Extremadamente alto y rígido | Carcasas de acero de alto amperaje y alta resistencia | Actuación más lenta, riesgos de fugas | Monitoreo de nivel de fluido, inspecciones de mangueras, servicio de bombas. |
| Servomecánico | Servomotores eléctricos | Perfecto (retroalimentación de circuito cerrado) | Líneas de alta mezcla, tolerancias estrictas a prueba de intemperie | Mayor CapEx inicial y complejidad | Lubricación de husillos de bolas, calibración por software |
El grado de automatización integrado en el proceso de sujeción impacta directamente en los costos de mano de obra, el rendimiento de la producción y la consistencia del control de calidad. Los fabricantes deben alinear sus opciones de equipos con sus volúmenes de producción reales y la complejidad de sus catálogos de productos.
Una máquina manual de montaje de barras colectoras depende en gran medida de la intervención del operador. Los trabajadores utilizan abrazaderas de palanca accionadas manualmente, tornillos de banco o brazos de palanca simples para asegurar la carcasa antes de remachar. La principal ventaja es el gasto de capital inicial excepcionalmente bajo. Las configuraciones manuales son muy flexibles y prácticamente no requieren programación ni mantenimiento complejo.
Las compensaciones son significativas. La sujeción manual introduce un alto riesgo de error humano. Es posible que los operadores no aprieten completamente una abrazadera, lo que resultará en una aplicación de presión desigual a lo largo del conducto de distribución. A medida que la fatiga del operador aumenta a lo largo de un turno, los tiempos de los ciclos se ralentizan y las tasas de defectos aumentan. Este enfoque es adecuado sólo para la creación de prototipos, secciones únicas personalizadas o tiradas de producción de volumen ultrabajo donde la velocidad no es un factor.
En una configuración de ensamblaje de barras colectoras semiautomática , el flujo de trabajo se convierte en un híbrido de destreza humana y precisión de la máquina. El operador carga manualmente las mitades de la carcasa y las barras colectoras internas en la plantilla. Una vez colocada, la máquina aplica una sujeción neumática o hidráulica automatizada con solo presionar un botón o un pedal. Sólo después de que los sensores confirman la presión de sujeción óptima, el operador inicia la secuencia de remachado.
Este nivel de automatización equilibra perfectamente el coste con la repetibilidad. Reduce significativamente la fatiga del operador al eliminar la tensión física de la sujeción manual. Mejora la consistencia de la alineación. Las abrazaderas automatizadas aplican exactamente la misma fuerza cada vez, lo que garantiza una mejor integración de las unidades de unión y mantiene tolerancias dimensionales estrictas en grandes lotes de producción.
Los sistemas totalmente automatizados retiran al operador de la zona de montaje inmediata. Estas configuraciones cuentan con sistemas alimentados por cinta transportadora con sensores de posicionamiento automatizados, sujeción multizona sincronizada y cabezales remachadores robóticos. La carcasa se mueve hacia la celda, las abrazaderas se acoplan automáticamente según el código de barras o los datos RFID y los cabezales robóticos ejecutan el patrón de remache con una precisión submilimétrica.
Si bien este enfoque exige un alto costo inicial y una integración de software compleja, ofrece el máximo rendimiento. Las líneas totalmente automatizadas proporcionan un registro de datos de presión y torque verificables para cada remache, lo que garantiza una trazabilidad absoluta para garantizar la calidad. Las tasas de defectos caen a casi cero, lo que convierte a esta en la única opción viable para las megafábricas que suministran proyectos de infraestructura comercial a gran escala.
La transición de la sujeción manual a la automática requiere un enfoque gradual:
Estandarización de perfiles: Audite todos los perfiles de extrusión para asegurarse de que comparten puntos de referencia comunes para que los sujeten las abrazaderas automatizadas.
Análisis del tiempo de ciclo: Mida los segundos exactos perdidos por la sujeción manual por palanca versus la velocidad proyectada de actuación neumática.
Integración de sensores: instale transductores de presión en plantillas semiautomáticas existentes para recopilar datos de fuerza de referencia antes de pasar a celdas totalmente robóticas.
Prueba piloto: ejecute un lote limitado de secciones rectas a través de las nuevas abrazaderas automatizadas para verificar las tolerancias de espacio cero antes de intentar codos complejos.
Las secciones de busductos rectos estándar representan solo una parte de un sistema de distribución de energía completo. Las instalaciones del mundo real requieren navegar alrededor de vigas estructurales, cambiar elevaciones y aprovechar la alimentación eléctrica principal. La fabricación de estas geometrías complejas presenta graves desafíos de sujeción.
El procesamiento de formas en L, T y curvas en Z a través de una máquina de ensamblaje de barras colectoras en codo requiere herramientas especializadas. No se pueden utilizar plantillas de sujeción rectas estándar para estos perfiles. Los codos poseen una distribución desigual del peso y centros de gravedad complejos. Si se sujeta incorrectamente, el peso en voladizo del codo torcerá la carcasa y la desalineará. Remachar un codo a menudo requiere herramientas fuera del eje, lo que significa que la fuerza de sujeción debe resistir el empuje lateral del cabezal de remachado, no solo la compresión vertical.
Las secciones de busduct diseñadas para albergar cajas de toma o conectarse a unidades de soporte vertical cuentan con recortes especializados y puntos de montaje reforzados. La sujeción de estas secciones requiere extremo cuidado. El área alrededor de una ventana enchufable es estructuralmente más débil hasta que se coloca el remache. Los dispositivos de sujeción deben salvar estos espacios sin aplastar el marco de la ventana. Es fundamental garantizar un remachado al ras alrededor de estos puntos de integración. Si la carcasa se abulta, la caja de despegue no se asentará correctamente, creando un grave riesgo de arco eléctrico durante la operación de campo.
Para combatir la torsión y la presión desigual en geometrías complejas, los fabricantes deben implementar soluciones de sujeción multieje. Estas plantillas modulares personalizadas soportan el busducto desde múltiples vectores simultáneamente. Mientras que las abrazaderas verticales comprimen las mitades superior e inferior, las abrazaderas horizontales empujan hacia adentro para garantizar que los perfiles laterales permanezcan perfectamente aplomados. Esta fuerza multidireccional bloquea todo el conjunto en una matriz rígida, evitando cualquier micromovimiento durante la inserción del remache.
En una instalación que produce tramos rectos y codos complejos, el tiempo de inactividad es enemigo de la rentabilidad. No se puede subestimar la importancia de los dispositivos de sujeción de liberación rápida. Los operadores deben poder cambiar entre plantillas de sección recta, configuraciones de codo y nodos de conexión especializados en minutos, no en horas. La utilización de bloques de sujeción modulares con placas de montaje estandarizadas permite a la fábrica girar la producción rápidamente mientras mantiene las estrictas tolerancias requeridas para un remachado preciso.
Los sistemas de sujeción modulares eficaces deben incluir:
Accesorios neumáticos de desconexión rápida para intercambiar líneas de aire sin herramientas manuales.
Bloques espaciadores codificados por colores para que coincidan con las clasificaciones de amperaje específicas del conducto de barra.
Mecanismos de bloqueo magnéticos o con pasador de retención para una rápida alineación de la plantilla.
Almohadillas de contacto de uretano que no dañan y que se pueden reemplazar independientemente del cuerpo principal de la abrazadera de acero.
La adquisición de un sistema de sujeción requiere una evaluación estratégica de cómo las características de la máquina se traducen directamente en el rendimiento en el campo. Los equipos de ingeniería deben mirar más allá de las especificaciones básicas y analizar cómo el equipo respalda el cumplimiento y la escalabilidad generales.
Cada característica de un sistema de sujeción debe correlacionarse con un resultado de fabricación específico. Las zonas de presión independientes permiten que una máquina aplique distintos niveles de fuerza a lo largo de un único tramo de conducto colector. Esta característica elimina directamente los microespacios en conjuntos de carcasas de varias piezas donde el espesor del material puede variar ligeramente. Los sistemas de sujeción equipados con sensores de bloqueo de presión garantizan que el cabezal de remachado no se disparará si la fuerza de sujeción cae por debajo del umbral requerido, evitando así la creación de uniones débiles y propensas a cortarse.
Las demandas de fabricación evolucionan. Un sistema de sujeción debe evaluarse según su capacidad de escalar. Evaluar con qué facilidad se puede actualizar un sistema neumático a control servomecánico sin requerir un desmantelamiento completo de la línea existente. Los marcos de máquinas modulares que aceptan actualizaciones de automatización integradas permiten a los fabricantes distribuir su gasto de capital a lo largo del tiempo. El sistema de sujeción también debe comunicarse sin problemas con las máquinas perfiladoras anteriores y las estaciones de prueba posteriores a través de protocolos industriales estándar como PROFINET o EtherNet/IP.
La prueba definitiva de un sistema de sujeción es si el producto terminado pasa rigurosas pruebas de certificación. La precisión de la sujeción respalda directamente las tolerancias de fabricación requeridas para pasar las pruebas de gabinete NEMA, UL e IEC. Para conductos exteriores, la carcasa debe evacuar eficazmente el agua y evitar la entrada de polvo. Si el sistema de sujeción deja un espacio de 0,5 mm entre las mitades de la carcasa, la acción capilar atraerá la humedad directamente a las barras colectoras activas. La sujeción precisa garantiza que las juntas se compriman según sus especificaciones de diseño exactas, lo que garantiza el cumplimiento de IP65 o IP67 y evita fallas catastróficas en el campo.
La implementación de nueva tecnología de sujeción introduce riesgos operativos específicos. Reconocer estos modos de falla de manera temprana permite a los equipos de ingeniería implementar estrategias de mitigación sólidas, protegiendo tanto el equipo como el producto final.
Aplicar fuerza excesiva es tan perjudicial como aplicar muy poca. La sujeción excesiva de carcasas de aluminio de calibre delgado aplasta el perfil interno. Esta distorsión compromete el ajuste de las unidades de unión y puede dañar el aislamiento interno que envuelve los conductores de cobre o aluminio. La mitigación implica implementar sistemas de retroalimentación de fuerza servocontrolados que dejan de aplicar presión en el milisegundo que se alcanza la fuerza objetivo. Para sistemas neumáticos, instale reguladores de presión digitales de precisión en todas las líneas de aire y bloquéelos para evitar ajustes no autorizados por parte del operador.
Una fuerza de sujeción insuficiente permite que las piezas metálicas se muevan durante el impacto violento del remachado. Esto crea agujeros alargados y reduce la capacidad de la carcasa para moderar los cambios de temperatura y la tensión mecánica. Las uniones poco sujetas eventualmente sufrirán corte de remache. La mitigación requiere el uso de conjuntos de sujeción multipunto para distribuir la fuerza de manera uniforme. Integrar enclavamientos de mínima presión en el PLC de la máquina. Si el sensor detecta una caída de presión, el enclavamiento detiene instantáneamente la máquina remachadora, lo que obliga al operador a resolver el problema antes de producir una pieza defectuosa.
El contacto continuo de metal con metal degrada las almohadillas de sujeción durante miles de ciclos. A medida que las pastillas se desgastan, se produce una desviación de la alineación, lo que empuja lentamente la colocación del remache fuera de la tolerancia. La mitigación exige especificar acero para herramientas endurecido para zonas de alto impacto. Para las áreas que entran en contacto con la carcasa pintada o anodizada, utilice almohadillas de contacto de uretano que no dañen. Establezca un estricto programa de mantenimiento preventivo que exija controles de calibración semanales y reemplazos mensuales de almohadillas en función del conteo de ciclos.
Audite sus parámetros de producción actuales, incluido el volumen diario, el espesor del material de la carcasa y la proporción de secciones rectas a codo, para determinar la fuerza de sujeción necesaria.
Solicite estudios completos de tiempo de ciclo a proveedores de equipos basados en sus perfiles de extrusión específicos para validar las afirmaciones de rendimiento.
Realice una prueba piloto física utilizando materiales de carcasa de muestra para inspeccionar la tolerancia de separación cero y la resistencia al corte de la junta remachada.
Evalúe las opciones de herramientas modulares del proveedor para garantizar que el sistema de sujeción pueda adaptarse a futuras ampliaciones de la línea de productos sin requerir maquinaria completamente nueva.
R: La presión de sujeción óptima depende completamente del material y el espesor de la carcasa. El aluminio de calibre delgado generalmente requiere una presión más baja, alrededor de 60 a 80 PSI en un sistema neumático, para evitar aplastar la extrusión. Las carcasas de acero de alta resistencia requieren un tonelaje significativamente mayor y, a menudo, requieren sistemas hidráulicos. La presión exacta debe comprimir las capas metálicas al ras sin provocar deformaciones estructurales.
R: Las secciones rectas utilizan plantillas de sujeción lineales, de arriba hacia abajo o de lado a lado que aplican una presión uniforme a lo largo de un solo eje. Las secciones de codo requieren sujeción multieje. Debido a que los codos tienen una distribución desigual del peso y ángulos fuera del eje, las plantillas personalizadas deben soportar la curvatura desde múltiples vectores para evitar que la carcasa se tuerza durante la inserción del remache.
R: Sí, muchas máquinas manuales cuentan con marcos modulares que permiten su adaptación. Las abrazaderas de palanca manuales se pueden reemplazar con cilindros neumáticos y un sistema básico de actuación con pedal. Esta actualización reduce significativamente la fatiga del operador y mejora la consistencia de la presión, aunque no proporcionará las capacidades de registro de datos de un sistema totalmente automatizado.
R: La deformación de la carcasa se debe principalmente a una sujeción excesiva o herramientas desalineadas. Si la presión neumática o hidráulica excede el límite elástico estructural de la extrusión de aluminio, el perfil se aplastará. La deformación también ocurre si las almohadillas de sujeción están desgastadas, lo que provoca una distribución desigual de la fuerza que deforma el metal antes de que golpee el remache.
R: La clasificación IP se basa en juntas perfectamente comprimidas y en un contacto plano de metal con metal. Si un método de sujeción no logra mantener las mitades de la carcasa firmemente juntas durante el remachado, se forman microespacios a lo largo de la costura. Estos espacios permiten que la acción capilar extraiga agua hacia el interior, destruyendo la capacidad del conducto colector para eliminar agua y provocando fallas eléctricas.
R: Los accesorios de sujeción deben someterse a una inspección visual diaria para comprobar el desgaste de las pastillas y la acumulación de residuos. La calibración formal de los sensores de presión, como reguladores neumáticos o servocélulas de carga, debe realizarse mensual o trimestralmente, según el volumen del ciclo. Un mantenimiento estricto evita la desviación de la alineación y garantiza una calidad de remachado constante.
