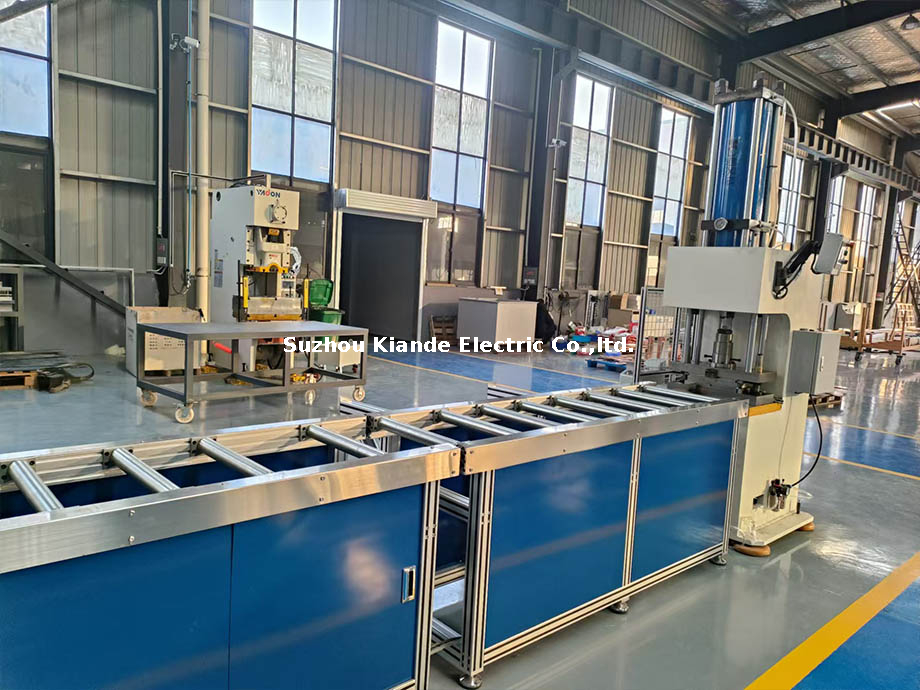

El espaciamiento inexacto de los orificios en la fabricación de tableros genera un costo compuesto que los gerentes de operaciones no pueden ignorar. Una fracción de milímetro de desviación durante el proceso de punzonado se traduce rápidamente en cobre o aluminio desechado, junto con horas de trabajo perdido en retrabajo manual durante el ensamblaje final. Cuando los técnicos se ven obligados a limar o perforar manualmente agujeros desalineados en el piso del taller, la integridad estructural y eléctrica de todo el panel se ve comprometida.
El desafío principal del punzonado de barras para juntas radica en lograr tolerancias submilimétricas repetibles en tiradas de producción de gran volumen. El cobre y el aluminio son materiales muy dúctiles. Sin un control preciso, el proceso de punzonado induce deformación, estiramiento o expansión térmica del material que distorsiona el diseño. Mantener distancias exactas de centro a centro requiere un sistema capaz de gestionar estas variables físicas simultáneamente.
Los equipos modernos resuelven esto mediante una combinación de arquitectura mecánica rígida e integración de software avanzada. Al eliminar los errores de medición manual y las conjeturas del operador, una de alta calidad máquina de barras colectoras garantiza una precisión constante. Los compradores técnicos que evalúan estos sistemas deben mirar más allá del tonelaje y la velocidad básicos, centrándose en la mecánica de posicionamiento específica, los sistemas de sujeción y el software de control que garantizan la precisión antes de la adquisición.
La precisión del espaciado de orificios en una máquina de barras colectoras se basa en la sincronización en tiempo real del software de control CNC de circuito cerrado, guías lineales servoaccionadas y cilindros de punzonado hidráulicos rígidos.
Los orificios de las barras de unión desalineados comprometen el contacto eléctrico, aumentan la resistencia de contacto y violan los estándares internacionales de construcción de paneles (por ejemplo, IEC 61439, UL 891).
La evaluación de una punzonadora de barras requiere evaluar su sistema de posicionamiento (codificadores absolutos servoaccionados versus topes manuales) y la rigidez estructural de su marco de sujeción y herramientas.
Si bien una unidad de punzonado de barras colectoras 3 en 1 ofrece versatilidad para talleres personalizados, las operaciones de gran volumen requieren centros de punzonado CNC dedicados para eliminar la deriva mecánica y mantener estrictas tolerancias de espaciado a escala.
Incluso una desviación de 0,5 mm en el espacio entre orificios puede detener el montaje del cuadro. Cuando los orificios de las juntas no se alinean perfectamente con los aisladores, disyuntores o barras colectoras adyacentes, el empernado adecuado se vuelve imposible. Los técnicos de montaje a menudo se ven obligados a ejecutar modificaciones de perforación en el suelo para forzar la conexión. Esta práctica compromete la integridad estructural de la barra colectora, reduce el área de la sección transversal e introduce virutas de metal en el ambiente limpio del ensamblaje, lo que eleva el riesgo de futuros cortocircuitos. En aplicaciones de alto amperaje, cualquier reducción en el área de la sección transversal en la junta crea un cuello de botella para el flujo de corriente.
El espaciamiento inexacto de los orificios conduce directamente a violaciones de los estrictos estándares de distancia de fuga y distancia de fuga especificados en IEC 61439 y UL 891. Estos estándares internacionales dictan las distancias mínimas requeridas entre partes vivas para evitar la formación de arcos. Cuando se perforan agujeros fuera de tolerancia, la posición física de la barra colectora montada cambia. Este cambio involuntario puede reducir los espacios de aire diseñados entre fases o entre fase y tierra, lo que hace que el panel terminado no pase las pruebas de certificación y requiera una reingeniería completa del diseño. Los inspectores observan de cerca estos huecos y una inspección fallida significa derribar todo el panel.
La física de conexiones de juntas deficientes presenta graves riesgos eléctricos y térmicos. Los orificios desalineados impiden que los pernos apliquen una presión uniforme a lo largo de la junta. Esto reduce el área de contacto superficial efectiva entre las barras superpuestas. Un área de contacto reducida aumenta la resistencia eléctrica en la unión. Bajo cargas pesadas, esta resistencia localizada genera puntos calientes peligrosos, lo que exacerba las complicaciones del efecto piel y potencialmente conduce a una fuga térmica, degradación del aislamiento o falla catastrófica del panel. Hemos visto paneles derretirse simplemente porque una sola junta fue atornillada descentrada, reduciendo la zona de contacto en sólo un 15 por ciento.
Más allá de la seguridad y el cumplimiento, los recorridos de punzonado fuera de tolerancia provocan desperdicio inmediato de material y erosión de márgenes. El cobre y el aluminio de alta conductividad son productos de primera calidad. Desechar una barra colectora de dos metros completamente procesada porque el orificio final tenía un error de un milímetro representa una pérdida total tanto de material como de tiempo invertido en la máquina. En la fabricación por contrato de gran volumen, esta deformación del material y la posterior tasa de desperdicio erosionan rápidamente los márgenes operativos, convirtiendo las operaciones rentables en pasivos financieros. El costo del cobre en bruto por sí solo hace que la precisión sea un requisito no negociable en el taller.
Los sistemas CNC de circuito cerrado son el cerebro de la operación y traducen los datos CAD/CAM en coordenadas físicas exactas en la bancada de la máquina. A diferencia de los sistemas de circuito abierto que envían comandos de movimiento de forma ciega, los controladores de circuito cerrado monitorean constantemente la posición real del material. Calculan la distancia exacta requerida para el siguiente punzón y ajustan los mecanismos de accionamiento en tiempo real para garantizar que el material alcance las coordenadas precisas especificadas en el archivo de ingeniería. Esto elimina la deriva que afecta a la maquinaria más antigua de circuito abierto.
Los servomotores de alto par combinados con codificadores lineales o rotativos absolutos proporcionan esta retroalimentación crítica en tiempo real. Los codificadores absolutos rastrean la posición exacta del eje incluso si se pierde energía, lo que elimina la necesidad de realizar un realojamiento constante. Este circuito de retroalimentación continua permite que la máquina compense automáticamente la resistencia física, como el peso del material o la fricción, lo que garantiza un espaciado repetible entre orificios en diferentes longitudes de barras colectoras sin deriva acumulativa. Al empujar una pesada barra de cobre de 12 mm de espesor, el servo debe superar una inercia significativa y el codificador garantiza que se detenga exactamente en la marca.
La traducción mecánica de potencia requiere componentes robustos para mantener la precisión. Las resistentes guías lineales de dos hileras soportan el peso del material y del carro de sujeción. Estas guías evitan la desviación lateral durante la alimentación rápida de material. Al restringir el movimiento estrictamente al eje previsto, las guías lineales garantizan que la barra colectora se desplace perfectamente recta hacia la zona de perforación, evitando la colocación de orificios en ángulo o sesgados. Si las guías se desgastan, la barra se torcerá ligeramente durante la alimentación, alterando la dimensión del eje Y.
Los husillos de bolas precargados y de bajo juego son esenciales para eliminar el juego mecánico. Cuando el servomotor invierte el sentido para posicionar la barra, cualquier espacio entre el tornillo y la tuerca (juego) se traduce en un error de posicionamiento. Los husillos de bolas precargados eliminan este espacio, lo que garantiza que cada rotación del motor dé como resultado un movimiento lineal exacto y predecible. Esto mantiene distancias exactas entre punzones secuenciales, independientemente de la dirección de avance. La lubricación regular de estos husillos de bolas es obligatoria para mantener este estado de juego cero durante años de funcionamiento.
La presión hidráulica constante evita las fluctuaciones de la velocidad del punzón que pueden provocar un corte desigual del material. Si la presión hidráulica cae durante un funcionamiento a alta velocidad, el punzón puede vacilar al hacer contacto con el cobre, lo que hace que el material se mueva ligeramente en las abrazaderas antes de que el orificio esté completamente perforado. La presión regulada garantiza un golpe rápido y decisivo que corta el metal limpiamente antes de que pueda ocurrir cualquier movimiento lateral. Un golpe de punzón lento a menudo resulta en un borde enrollado en el orificio, lo que interfiere con el asiento plano de la arandela durante el ensamblaje.
La temperatura del aceite hidráulico afecta en gran medida los tiempos y la consistencia de los ciclos. A medida que la máquina funciona, el aceite se calienta y su viscosidad disminuye, lo que puede alterar el tiempo de respuesta de las válvulas hidráulicas. Las máquinas de alta gama utilizan enfriadores de aceite activos para estabilizar la viscosidad. Mantener una temperatura de aceite constante garantiza que la sincronización del ciclo de perforación permanezca idéntica desde la primera parte del cambio hasta la última, preservando la precisión del espaciado. Los operadores deben monitorear de cerca los medidores de temperatura del aceite durante los intensos programas de producción de verano.
Se requiere un marco rígido y monolítico de hierro fundido o de acero fuertemente soldado para absorber el alto tonelaje del punzón hidráulico sin flexión estructural. Cuando un cilindro de 30 toneladas impulsa un punzón a través de cobre grueso, la fuerza opuesta intenta separar el bastidor de la máquina. Si el marco se flexiona, la alineación del punzón se desplaza a mitad del recorrido, alargando el orificio y destruyendo la precisión del espaciado de centro a centro. A menudo se puede escuchar un marco mal construido que gime bajo carga; ese sonido es el sonido de tus tolerancias desapareciendo.
La alineación precisa del punzón depende en gran medida de la holgura óptima del troquel, que normalmente sigue la regla del 10% basada en el espesor del material. El espacio libre adecuado garantiza un corte limpio. Si el espacio libre es demasiado estrecho o el punzón está desalineado, las herramientas tirarán, rasgarán o extruirán lateralmente el material durante el recorrido. Esta extrusión lateral altera artificialmente la distancia entre los agujeros, provocando que la longitud total de la barra colectora se estire de forma impredecible. Cambiar las matrices para que coincidan con el espesor específico del material que se procesa es un paso que los operadores no pueden saltarse.
Los sistemas automatizados de posicionamiento de ejes X/Y ofrecen una clara ventaja sobre los topes traseros de un solo eje manuales o semiautomáticos. Los sistemas multieje toman el material una vez y lo mueven exactamente debajo del punzón tanto en longitud como en anchura. Las paradas de un solo eje requieren que el operador empuje manualmente el material contra un bloque físico a lo largo y, a menudo, ajuste manualmente un volante para el ancho, lo que introduce errores humanos en cada ubicación del orificio. El factor de fatiga por sí solo significa que las paradas manuales pierden precisión al final de un turno de ocho horas.
El marco de decisión depende del volumen de producción, la complejidad de las piezas y la frecuencia de los distintos patrones de agujeros. Para la producción de gran volumen de barras de unión complejas con patrones de orificios escalonados, es obligatorio un sistema X/Y totalmente automatizado para mantener el rendimiento y la precisión. Para corridas simples, repetitivas y de bajo volumen donde solo se requiere una hilera de orificios, puede ser suficiente un tope digital robusto de un solo eje, siempre que el operador sea muy disciplinado. Sin embargo, a medida que los diseños se vuelven más complejos, las limitaciones de los topes de un solo eje se vuelven evidentes rápidamente.
Las torretas de indexación automática de herramientas múltiples preservan la precisión al ejecutar diversas configuraciones de orificios sin necesidad de cambios manuales de herramientas. Cuando un operador detiene una máquina para intercambiar físicamente un punzón y una matriz, el material a menudo se desplaza o se pierde la referencia. Los sistemas de torreta giran la herramienta requerida a su posición en segundos mientras el material permanece sujeto de forma segura, lo que garantiza que la secuencia de posicionamiento nunca se interrumpa. Esta sujeción continua es el secreto para mantener tolerancias estrictas en una barra que requiere múltiples tamaños de orificios.
Las máquinas de una sola estación requieren que el operador ejecute todos los orificios de un tamaño, suelte la barra, cambie la herramienta, vuelva a sujetar la barra y ejecute el siguiente tamaño. Cada vez que se sueltan las abrazaderas, el punto de referencia cero está en riesgo. Si el operador no logra empujar la barra completamente al ras contra los topes durante la nueva sujeción, el segundo conjunto de orificios estará desfasado con respecto al primer conjunto, arruinando la pieza.
Es fundamental asegurar el cobre o el aluminio durante el ciclo de punzonado rápido. El sistema de sujeción debe sujetar la barra con fuerza suficiente para evitar que sea arrastrada hacia el interior de la matriz durante la fase de desmontaje (cuando el punzón se retrae). Si el material se levanta o se desplaza aunque sea ligeramente durante el decapado, se pierde permanentemente el punto de referencia para el siguiente agujero. Las fuerzas de extracción pueden ser enormes, especialmente en aluminio grueso y blando que tiende a agarrar el punzón.
Se necesitan abrazaderas hidráulicas de alta presión que no dañen y estén equipadas con almohadillas protectoras de poliuretano para evitar el deslizamiento del material, una de las principales causas de la deriva acumulativa del espaciado. Estas almohadillas sujetan firmemente la superficie lisa del cobre sin dejar muescas ni rayones que comprometerían la superficie de contacto eléctrico de la barra de unión terminada. Las abrazaderas de acero desnudo rayarán el cobre, creando puntos altos que impiden el acoplamiento plano durante el montaje.
La capacidad de la máquina para importar archivos de ingeniería estándar (archivos DXF, DWG, 3D STEP) directamente al controlador evita por completo la programación manual. Cuando los operadores se ven obligados a leer un dibujo en papel y escribir coordenadas en un teclado, el riesgo de números transpuestos o compensaciones mal calculadas se dispara. La importación directa de archivos garantiza que la máquina perfore exactamente lo que diseñó el ingeniero. También acelera drásticamente los tiempos de preparación, lo que permite una producción rentable a corto plazo.
Evaluar el software también significa buscar funciones de compensación y anidamiento automatizadas. Los controladores avanzados incluyen software que compensa automáticamente los factores de estiramiento del material. Debido a que los metales blandos se alargan ligeramente cuando se perforan, el software ajusta dinámicamente el espaciado de los orificios posteriores para absorber este estiramiento, asegurando que las dimensiones generales finales permanezcan perfectamente dentro de la tolerancia. Sin esta compensación de software, una barra con veinte agujeros podría acabar siendo tres milímetros más larga de lo diseñado.
Los centros de punzonado CNC dedicados proporcionan la máxima velocidad y la mayor precisión repetible, manteniendo a menudo tolerancias de hasta ±0,1 mm. Estas máquinas cuentan con cambios automáticos de herramientas y sistemas de alimentación continua de alta resistencia, lo que las hace ideales para la producción continua de barras para juntas complejas. Los principales inconvenientes son el mayor gasto de capital inicial, una mayor superficie de producción y su funcionalidad de propósito único, ya que no se doblan ni cortan. Para una tienda que produce miles de barras idénticas a la semana, esta es la única opción lógica.
Una punzonadora de barras 3 en 1 combina corte, doblado y punzonado en una sola unidad. Esto lo hace altamente eficiente en cuanto a espacio para fabricantes de paneles personalizados y talleres de volumen bajo a medio. Sin embargo, estas unidades suelen compartir una sola bomba hidráulica entre tres estaciones, lo que puede afectar la consistencia de la presión si se utilizan varias estaciones simultáneamente. También suelen depender del posicionamiento manual o de lecturas digitales más simples, lo que requiere una mayor habilidad del operador para mantener una estricta precisión en el espaciado de los orificios en comparación con las unidades CNC totalmente automatizadas.
Un punzonador de barras multifunción requiere que el operador sea muy consciente del estado de la máquina. Si alguien está doblando una barra pesada en un lado de la máquina mientras otro operador intenta perforar en el otro, la caída repentina de la presión hidráulica puede hacer que el punzón se detenga o se corte mal. Se requiere capacitación dedicada sobre los límites de operación simultánea para evitar que estas caídas de presión arruinen las piezas.
Los compradores deben sopesar la versatilidad con la precisión automatizada absoluta en función de sus requisitos de tolerancia, rendimiento y recursos laborales específicos. Revisar su combinación de producción es el primer paso.
| Característica | Máquina multifunción (3 en 1) con | centro de punzonado CNC dedicado |
|---|---|---|
| Tolerancia de precisión | Hasta ±0,1 mm (compensación automática) | ±0,2 mm a ±0,5 mm (dependiente del operador) |
| Volumen de producción | Turnos continuos y de gran volumen | Ejecuciones personalizadas de volumen bajo a medio |
| Cambios de herramientas | Torreta multiherramienta automática | Se requiere cambio de herramienta manual |
| Huella y utilidad | Huella grande, solo perforar | Compacto, maneja perforar/doblar/cortar |
| Habilidad laboral requerida | Bajo (controlado por CAD/CAM) | Alto (posicionamiento/referenciación manual) |
Incluso la más precisa punzonadora de barras producirá piezas defectuosas si la materia prima es defectuosa. Las barras de cobre y aluminio con bordes irregulares, temperamentos variables o fluctuaciones de espesor no se asentarán correctamente contra los bloques de referencia de la máquina. Si la barra está arqueada, la distancia lineal medida por la máquina no coincidirá con la distancia plana real del material. No se puede perforar una línea recta de agujeros en una barra torcida.
La mitigación requiere implementar una estricta garantía de calidad (QA) del material entrante y procedimientos estandarizados de carga de operadores. Los operadores deben estar capacitados para identificar el material arqueado y cargarlo de manera consistente, asegurando que el borde de referencia esté siempre alineado contra los topes de punto cero de la máquina antes de iniciar la secuencia de sujeción. Rechazar materia prima que no cumple con las especificaciones en el muelle de recepción ahorra miles de dólares en piezas terminadas desechadas.
Los punzones desafilados o los troqueles desgastados crean rebabas y distorsión del material. En lugar de cortar limpiamente, una herramienta sin filo arrastra el material hacia el bloque del troquel. Esta acción de arrastre desalinea físicamente la barra colectora, estirando el metal y alterando la distancia hasta el orificio previamente perforado. La inspección de los bordes de las herramientas debe ser una tarea de mantenimiento diaria, no algo que se haga únicamente cuando las piezas empiezan a fallar en el control de calidad.
La soldadura en frío del cobre agrava este problema. A medida que el punzón realiza ciclos, partículas microscópicas de cobre se adhieren a las herramientas de acero. Esta acumulación provoca fuerzas de arrastre asimétricas durante la extracción. Los sistemas automáticos de lubricación por microniebla son fundamentales. Aplican una fina capa de líquido de corte a la herramienta antes de cada golpe, manteniendo la herramienta limpia, reduciendo el calor y asegurando que el punzón se desplace recto sin adherirse a la pieza de trabajo. El funcionamiento en seco del cobre es una forma garantizada de destruir herramientas y tolerancias simultáneamente.
Las vibraciones del taller, las fluctuaciones de la temperatura ambiente y el desgaste mecánico a largo plazo de los husillos de bolas y las guías lineales acabarán degradando la precisión de la máquina. Una máquina que es perfectamente precisa en una sala de exposición con temperatura controlada puede desviarse cuando se coloca junto a prensas de estampado pesadas en una instalación sin clima controlado. La expansión térmica del propio bastidor de la máquina durante un caluroso turno de verano puede desplazar el punto cero en varias décimas de milímetro.
La mitigación implica exigir la calibración láser anual y verificaciones de alineación geométrica para los ejes de la máquina. Los equipos de mantenimiento deben verificar que las guías lineales permanezcan perfectamente paralelas y que no se haya desarrollado holgura en los husillos de bolas. La instalación de bases que amortigüen las vibraciones durante la configuración inicial también aísla la máquina de las vibraciones externas del piso que podrían alterar la retroalimentación del codificador.
La precisión del espaciado de los orificios es una protección fundamental contra la resistencia del contacto eléctrico, el sobrecalentamiento y los cuellos de botella en el ensamblaje. Al evaluar un nuevo sistema, priorice la construcción de marco rígido, el posicionamiento servo de circuito cerrado con codificadores lineales y sistemas de sujeción robustos sobre la velocidad de punzonado bruta. Una máquina rápida que produce piezas fuera de tolerancia sólo acelera el desperdicio de material.
Para garantizar que el equipo satisfaga sus necesidades operativas, ejecute los siguientes pasos:
Audite sus tasas actuales de desechos y las horas de retrabajo de ensamblaje para cuantificar el impacto financiero exacto de sus imprecisiones de punzonado existentes.
Defina su tolerancia máxima aceptable para el espaciamiento de los orificios de las barras de unión según los estándares específicos de aparamenta que debe cumplir su instalación.
Solicite una demostración en vivo a los proveedores preseleccionados, pidiéndoles específicamente que ejecuten un punzón de prueba en su propia materia prima para verificar las tolerancias y el flujo de trabajo de CAD a máquina.
Evalúe las capacidades de servicio local del proveedor, centrándose en su capacidad para realizar una calibración láser anual y suministrar herramientas de reemplazo rápidamente.
R: La mayoría de las máquinas de barras colectoras CNC de alta calidad mantienen una precisión de espaciado de orificios de ±0,1 mm a ±0,15 mm. Esto depende en gran medida del espesor del material, la longitud total de la barra colectora que se procesa y el filo de las herramientas.
R: Si bien es muy precisa, una máquina 3 en 1 generalmente depende de paradas manuales o de un posicionamiento digital más simple. Esto significa que la precisión final depende más de la habilidad del operador y del manejo cuidadoso del material en comparación con un punzonador CNC servoaccionado y totalmente automatizado.
R: Los materiales más gruesos requieren un mayor tonelaje de punzonado. Si el sistema de sujeción de la máquina es inadecuado o la holgura del troquel es incorrecta, esta fuerza elevada puede provocar la deflexión del marco o el estiramiento del material, lo que provoca una desviación del espaciado.
R: La desalineación generalmente es causada por el deslizamiento del material debido a una presión de sujeción inadecuada, herramientas desafiladas que causan arrastre del material o una acumulación de virutas de cobre en el bloque del troquel que impide que el material quede plano.
R: Cuando el punzón perfora cobre blando o aluminio, desplaza el material lateralmente, provocando un ligero alargamiento de la barra. El software CNC avanzado compensa este factor de estiramiento específico del material durante el ciclo de alimentación para mantener exacto el espacio entre centros.
R: Para producción de gran volumen, los ejes mecánicos y los tope traseros deben verificarse mensualmente. Un técnico certificado debe realizar anualmente una calibración geométrica y de software integral utilizando herramientas de medición láser.
R: Sí. Los temperamentos más suaves son más propensos a estirarse y deformarse durante el golpe. Si las herramientas no están afiladas y la holgura del troquel no se optimiza, esta deformación alterará la distancia de centro a centro de los orificios.
