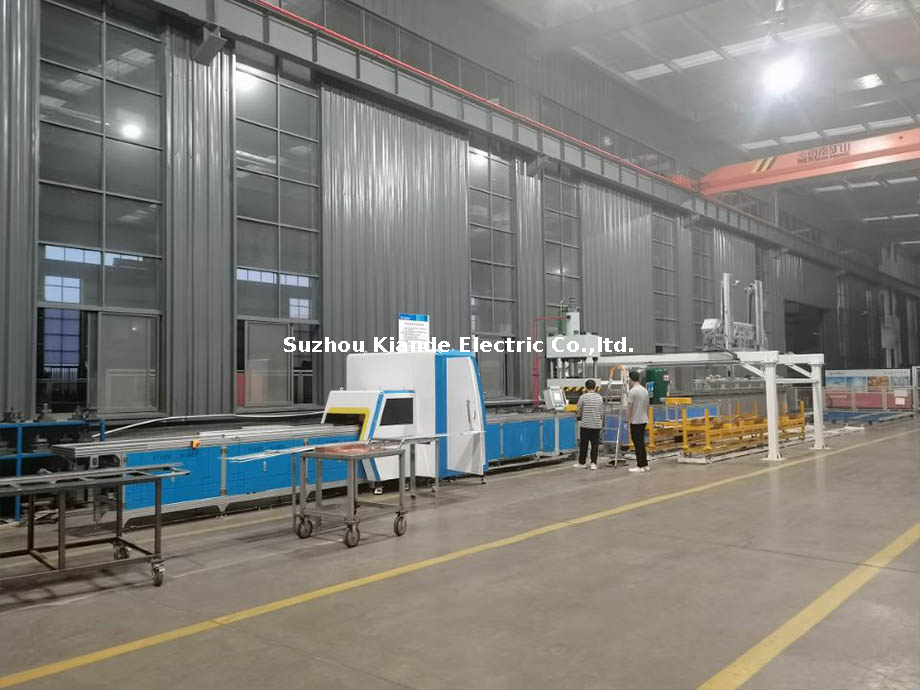

La fabricación de barras colectoras de cobre y aluminio exige tolerancias exactas. La acumulación de tolerancias en múltiples plegados y punzones crea un enorme dolor de cabeza en la planta de producción. Los desechos de material y el retrabajo erosionan rápidamente los márgenes cuando las piezas fabricadas no se alinean durante el montaje final del tablero. Los sistemas de procesamiento manuales o semiautomáticos luchan inherentemente con la coherencia en tiradas de producción largas. La fatiga del operador, el desgaste mecánico y las inconsistencias de los materiales degradan la calidad de la producción con el tiempo, lo que genera resultados impredecibles y retrasos en las entregas de los proyectos.
Resolver esta variabilidad requiere evaluar la arquitectura interna de los equipos de fabricación modernos. La mecánica de circuito cerrado, la compensación de software y las herramientas rígidas deben trabajar juntas para eliminar la variación. Esta integración garantiza la repetibilidad a largo plazo en las operaciones de corte, punzonado y doblado. Al eliminar las conjeturas del proceso de fabricación, los fabricantes garantizan que cada componente cumpla con las especificaciones de ingeniería exactas, ciclo tras ciclo.
Precisión versus repetibilidad: La precisión es alcanzar una tolerancia objetivo una vez; la repetibilidad es la precisión con la que un movimiento ordenado se puede duplicar a lo largo de miles de ciclos sin desviación.
La integridad mecánica es la base: la verdadera precisión depende de la rigidez del marco de alta resistencia, las guías lineales servoaccionadas y la retroalimentación del codificador de circuito cerrado para evitar la deflexión bajo un alto tonelaje.
El software impulsa la coherencia: los controladores CNC avanzados compensan activamente la recuperación elástica del material, la expansión térmica y el desgaste de las herramientas, eliminando las conjeturas del procesamiento automatizado de barras colectoras.
La evaluación requiere pruebas: los compradores deben evaluar las máquinas basándose en una precisión verificable de orificio a orificio (por ejemplo, 0,004'), mecanismos de sujeción y características de mantenimiento predictivo en lugar de interfaces de software superficiales.
Comprender el rendimiento de la máquina requiere diferenciar entre precisión teórica y repetibilidad operativa. La precisión se refiere a la resolución de la máquina. Dicta la capacidad de mover una herramienta a una coordenada programada específica, como 10,005 mm. La repetibilidad mide la consistencia a lo largo del tiempo. Define si la máquina puede alcanzar esa marca exacta de 10,005 mm diez mil veces seguidas sin desviarse. Una alta precisión teórica no significa nada si la máquina no puede duplicar ese movimiento de manera confiable durante una producción de gran volumen.
El coste de la inconsistencia se hace evidente inmediatamente durante el montaje final. Pequeñas desviaciones en los ángulos de flexión, la profundidad de la carrera o las posiciones de punzonado provocan fallos catastróficos en el montaje de aparamentas y paneles de control. Cuando se utilizan barras colectoras de cobre C11000 de media pulgada de espesor para una línea de tableros de distribución de 4000 A, un error de un solo grado en una curva en Z compleja se traduce en milímetros de desalineación en el punto de conexión final. Esto obliga a los técnicos a colocar manualmente las barras de cobre en su lugar. Forzar las conexiones induce tensión mecánica en los aisladores y disyuntores, lo que con frecuencia conduce a fallas prematuras en el campo y garantías anuladas.
El procesamiento manual introduce variables humanas inevitables. Los operadores varían la velocidad de alimentación del material, la presión de sujeción y el tiempo de carrera según la fatiga y los niveles de experiencia. La implementación del procesamiento automatizado de barras colectoras elimina estas variables al controlar estrictamente el movimiento, la carrera y el posicionamiento a lo largo de múltiples ejes. La tecnología CNC reemplaza la estimación humana con una ejecución matemática exacta, asegurando que la primera parte coincida perfectamente con la milésima parte.
Establecer expectativas realistas requiere establecer criterios estrictos de éxito para el rendimiento de la máquina. La fabricación eléctrica moderna exige tolerancias básicas de al menos 0,004 pulgadas para una precisión de orificio a orificio. Los compradores deben exigir una prueba física de estas tolerancias al procesar barras colectoras de cobre y aluminio de alta calidad. La evaluación de estudios de capacidad y pruebas físicas garantiza que el equipo cumpla con las rigurosas demandas de los sistemas de distribución de energía modernos.
Defina las tolerancias mecánicas básicas requeridas para el diseño específico del tablero, que generalmente exigen una precisión de orificio a orificio de 0,004 pulgadas.
Establezca expectativas estrictas sobre la calidad del material, garantizando que el cobre o el aluminio mantengan una dureza constante para minimizar el rebote impredecible.
Verifique las capacidades de funcionamiento continuo exigiendo estudios de capacidad física al fabricante del equipo antes de la compra.
Implemente programas de mantenimiento de herramientas estandarizados para evitar que los punzones desafilados introduzcan microfracturas o rebabas en el material conductor.
La verdadera precisión comienza con la estructura física. Los marcos de acero de alta resistencia y con alivio de tensión absorben el inmenso impacto generado por las operaciones de punzonado y corte de alto tonelaje. Cuando un punzón golpea una barra de cobre de 12 mm de espesor, las fuerzas opuestas intentan separar el marco de la máquina. Si el marco carece de suficiente masa y rigidez, se flexiona bajo la carga. Nos referimos a esto como deflexión del marco en C en el piso del taller.
Minimizar la deflexión mecánica garantiza que el punzón y la matriz permanezcan perfectamente alineados durante el funcionamiento continuo. Incluso una fracción de milímetro de flexión del marco altera la holgura del troquel. Esta desalineación provoca un desgaste desigual de la herramienta, bordes rebajados y agujeros fuera de tolerancia. Un marco rígido fundido o fuertemente soldado proporciona la base estable necesaria para que los componentes móviles mantengan sus trayectorias programadas. No se puede compensar un marco débil con un buen software. La línea de base mecánica debe permanecer absoluta.
Los ingenieros diseñan estos marcos utilizando análisis de elementos finitos para identificar puntos de tensión. Al agregar nervaduras de acero pesadas a la garganta de la estación de punzonado, los fabricantes evitan que la herramienta superior se aleje del troquel inferior. Esta integridad estructural garantiza que un cilindro de punzonado de 50 toneladas aplique fuerza directamente hacia abajo, sin movimientos laterales que arruinen la calidad del orificio.
La transición de sistemas exclusivamente hidráulicos a accionamientos servoeléctricos o híbridos cambió la forma en que manejamos el control de carrera. La hidráulica tradicional lucha con el posicionamiento exacto debido a la compresibilidad del fluido y los tiempos de respuesta de las válvulas. Los servomotores proporcionan un par instantáneo y un control de rotación exacto. Esto permite que la máquina controle el punzón o la herramienta de doblado con precisión micrométrica, deteniendo el golpe en la profundidad exacta requerida para un doblado perfecto.
Los husillos de bolas de precisión y las guías lineales traducen estos comandos digitales en un posicionamiento físico exacto. A diferencia de los sistemas tradicionales de piñón y cremallera, los husillos de bolas de alta calidad eliminan el juego mecánico. El contragolpe es el ligero juego o pérdida de movimiento entre las piezas móviles. Eliminarlo garantiza que cuando el controlador ordena un movimiento inverso, el eje responde inmediatamente sin ninguna zona muerta, preservando la precisión posicional a través de una barra de cobre de 20 pies.
Los bloques guía lineales de alta resistencia soportan el enorme peso de las barras de cobre y al mismo tiempo permiten un movimiento sin fricción. Estas guías resisten las fuerzas de torsión laterales generadas durante operaciones de corte intensas. Mantener el material perfectamente plano y escuadrado con respecto a las herramientas es la única manera de mantener longitudes de corte repetibles durante un turno largo.
Una de alto rendimiento máquina de barras colectoras CNC se basa en sistemas de retroalimentación de circuito cerrado para verificar la posición. Los codificadores absolutos y las básculas ópticas monitorean continuamente la ubicación física exacta de los ejes de corte, punzonado y doblado. Envían estos datos de ubicación al controlador central miles de veces por segundo.
Esta verificación de posición en tiempo real permite que el sistema detecte y corrija microdesviaciones instantáneamente. Si una barra de cobre pesada provoca un ligero arrastre mecánico en el eje de alimentación, la escala óptica detecta el retraso. El controlador aumenta instantáneamente el par del servo para corregir la posición antes de que la máquina ejecute el corte o doblez. Esta arquitectura de circuito cerrado separa los equipos industriales altamente repetibles de las alternativas básicas de circuito abierto que simplemente suponen que el material llegó a las coordenadas correctas.
Los codificadores absolutos ofrecen una clara ventaja sobre los codificadores incrementales. Si la máquina pierde potencia, un codificador absoluto recuerda su posición exacta. Los operadores no necesitan volver a colocar la máquina en su lugar y corren el riesgo de perder el punto de referencia cero, lo que evita el desguace de piezas durante las fluctuaciones de energía.
La unidad central de procesamiento hace más que simplemente leer coordenadas. Calcula trayectorias óptimas de herramientas, curvas de aceleración y perfiles de desaceleración. Los movimientos rápidos e incontrolados hacen que pesadas barras de cobre se deslicen dentro de los mecanismos de sujeción debido a la inercia. La aceleración controlada evita el deslizamiento del material, lo que garantiza que la barra llegue a la coordenada exacta de punzonado sin sobrepasar el objetivo.
La integración con el software CAD/CAM permite la traducción perfecta de modelos 3D a código de máquina exacto. Esto elimina los errores de entrada manual de datos en el taller. Los ingenieros diseñan la barra colectora en su software y el posprocesador genera el código G exacto necesario para la fabricación. El controlador lee este código y traza la secuencia más eficiente de punzones y dobleces para minimizar la manipulación de materiales.
Los controles programables y las recetas de piezas guardadas maximizan la eficiencia operativa. Los operadores ingresan instrucciones específicas, parámetros de materiales y selecciones de herramientas una vez. El controlador guarda esta receta. Meses más tarde, los operadores recuerdan la receta exacta para ejecutar lotes perfectamente repetibles, eliminando variaciones de configuración entre diferentes turnos u operadores. Esta biblioteca digital es la columna vertebral de entornos de producción de bajo volumen y alta mezcla.
Doblar cobre y aluminio presenta un desafío físico único: la variabilidad del límite elástico del material. Diferentes lotes de cobre, incluso del mismo proveedor, presentan ligeras variaciones en dureza y resistencia a la tracción. Cuando una herramienta para doblar forma un ángulo de 90 grados, el material naturalmente retrocede ligeramente una vez que se libera la presión. Un lote duro de cobre recupera más que un lote blando.
Los sistemas CNC modernos utilizan sensores y algoritmos integrados para contrarrestar este fenómeno. Los codificadores angulares miden la resistencia del material en tiempo real durante la carrera de flexión. El algoritmo calcula la cantidad exacta de sobreflexión necesaria para compensar la recuperación elástica de esa barra específica. Esto garantiza ángulos repetibles independientemente de pequeñas inconsistencias de material en diferentes lotes.
Algunos sistemas avanzados realizan una prueba física. La máquina dobla el material a 85 grados, libera la presión, mide la recuperación elástica con un láser o una sonda mecánica y luego calcula la fuerza exacta necesaria para alcanzar el objetivo final de 90 grados. Este proceso de doblado de circuito cerrado garantiza que cada pieza encaje perfectamente durante el ensamblaje final.
El funcionamiento continuo a alta velocidad genera calor, particularmente dentro de las unidades de energía hidráulica y conjuntos de herramientas. A medida que el fluido hidráulico se calienta, su viscosidad cambia. Este cambio de viscosidad altera sutilmente el tiempo de respuesta de los cilindros hidráulicos, lo que hace que el punzón se desplace una fracción de milímetro más de lo previsto. Las herramientas también se expanden ligeramente a medida que absorben el calor de la fricción continua del punzonado.
Los controladores avanzados de perforación de barras digitales monitorean continuamente las temperaturas del sistema. Aplican microajustes a la profundidad del trazo y a las coordenadas de posicionamiento para contrarrestar la expansión térmica. Esta compensación ambiental mantiene tolerancias estrictas a lo largo de una exigente producción de varios turnos, evitando la lenta desviación en la precisión que afecta a las máquinas no compensadas.
Las instalaciones que operan en climas extremos se benefician enormemente de estos algoritmos térmicos. Una máquina calibrada a 60 grados Fahrenheit por la mañana se comportará de manera diferente a 95 grados por la tarde. El software cierra esta brecha, garantizando que el hardware mecánico funcione de manera consistente independientemente de las condiciones ambientales del taller.
Mantener la holgura exacta del troquel es fundamental para lograr orificios limpios y sin rebabas. La holgura del troquel es el espacio específico entre el borde exterior del punzón y el borde interior del troquel. Una regla general dicta un espacio libre del 8 % al 10 % del espesor del material para el cobre. La alineación rígida del punzón garantiza que esta holgura permanezca uniforme en todo el perímetro de la herramienta, manteniendo una precisión de orificio a orificio de 0,004'.
El punzonado CNC ofrece una repetibilidad posicional superior en comparación con el taladrado tradicional. La perforación manual o semiautomática sufre de desviación de la perforación, donde la broca se desvía ligeramente al entrar en contacto con la superficie dura del cobre. El punzonado CNC rígido elimina esta deflexión. El punzón golpea el material con fuerza vertical absoluta, garantizando que el centro del agujero coincida exactamente con la coordenada programada.
Los cambiadores de herramientas lineales o de torreta facilitan el cambio rápido de herramientas sin introducir errores de posición. Estos cambiadores automatizados se bloquean en su lugar mediante pasadores índice rectificados con precisión. Este bloqueo mecánico garantiza que el centro del punzón se alinee perfectamente con el punto cero de la máquina cada vez que se implementa una nueva herramienta. Los operadores nunca tienen que indicar manualmente el centro de herramientas, lo que elimina una enorme fuente de errores de configuración.
Para asegurar barras de cobre pesadas se necesitan sistemas robustos de sujeción y posicionamiento de material automatizados. Los sistemas de doble abrazadera y las pinzas automatizadas sujetan el material firmemente contra el eje de alimentación. Esto evita el movimiento lateral o la torsión durante las operaciones de punzonado y corte a alta velocidad. Las almohadillas de sujeción que no dejan marcas garantizan que la superficie de cobre suave permanezca libre de rayones o hendiduras.
El posicionamiento automatizado elimina por completo los errores de manipulación humana. En las configuraciones manuales, los operadores empujan físicamente la barra contra un tope trasero, con el riesgo de sufrir ligeras desalineaciones si empujan demasiado fuerte o en ángulo. Las pinzas automatizadas tiran o empujan el material hasta la coordenada exacta según la retroalimentación del codificador. Esto garantiza una precisión absoluta durante fabricaciones complejas de varios pasos en toda la longitud de la barra colectora.
La gestión de la zona muerta es otra función crítica de la sujeción automatizada de piezas. La zona muerta es el área cerca de las abrazaderas donde el punzón no puede llegar físicamente. El software inteligente calcula las posiciones de las abrazaderas y reposiciona automáticamente las pinzas a mitad del programa para exponer la zona muerta, lo que permite la utilización completa de la barra de cobre sin intervención manual.
El estado de la herramienta afecta directamente la precisión del procesamiento. Las herramientas desafiladas aumentan el tonelaje de punzonado requerido, provocan deformaciones localizadas del material y sacan ligeramente el material de su posición durante la carrera. Esto degrada la precisión general e introduce rebabas pesadas que requieren operaciones de desbarbado secundarias. Un golpe sordo también crea un impacto más fuerte y duro que envía vibraciones dañinas a través del bastidor de la máquina.
Los sistemas CNC avanzados monitorean la fuerza de carrera y el recuento de ciclos para rastrear el desgaste de la herramienta. Si la fuerza de punzonado requerida excede un umbral de referencia, el sistema reconoce que la herramienta está desafilada. Alerta a los operadores para que cambien las herramientas antes de que se vea comprometida la repetibilidad. Este mantenimiento predictivo garantiza que un centro de procesamiento de barras para juntas funcione únicamente con herramientas óptimas, salvaguardando la calidad de la producción.
El seguimiento de los recuentos de ciclos permite a los equipos de mantenimiento programar el afilado de herramientas durante el tiempo de inactividad planificado. En lugar de esperar a que falle un punzón y arruine una costosa pieza de cobre, el software proporciona un panel claro del estado de la herramienta. Este enfoque proactivo mantiene la máquina funcionando con la máxima precisión y extiende la vida útil del inventario de herramientas.
La evaluación de equipos de fabricación requiere mapear características mecánicas y de software específicas directamente con resultados comerciales tangibles. Los compradores deben mirar más allá de las interfaces de software superficiales y examinar la arquitectura subyacente. Una pantalla táctil llamativa no puede arreglar un marco flexible o una abrazadera deslizante.
| Producción métrico | Procesamiento manual | Procesamiento automatizado CNC |
|---|---|---|
| Tiempo de configuración | Alto; requiere diseño manual, trazado y perforación central. | Bajo; se basa en recetas de piezas digitales guardadas y cambiadores de herramientas automatizados. |
| Tasa de chatarra | Moderado a alto; depende de la habilidad del operador y los niveles de fatiga. | Cerca de cero; La retroalimentación de circuito cerrado evita errores de posicionamiento antes de que ocurran. |
| Precisión de agujero a agujero | Inconsistente; propenso a errores de perforación y alimentación manual. | Estrictamente mantenido a +/- 0,004 pulgadas mediante guías lineales servoaccionadas. |
| Consistencia del ángulo de curvatura | Variable; Los operadores deben adivinar y verificar manualmente el resorte. | Exacto; La compensación algorítmica se ajusta al límite elástico del material en tiempo real. |
Los compradores deben equilibrar las compensaciones conceptuales entre el procesamiento de alta velocidad y la precisión ultraalta. Si bien la velocidad máxima del eje parece impresionante en una hoja de especificaciones, la aceleración controlada y la desaceleración rígida son mucho más críticas para procesar barras de cobre pesadas sin deslizamiento. Una máquina que se mueve un poco más lento pero que nunca pierde una coordenada produce un mayor rendimiento que una máquina rápida que produce chatarra.
La implementación de equipos de alta precisión introduce riesgos de implementación específicos que deben gestionarse. Los factores ambientales influyen en gran medida en la calibración de la máquina. Las fluctuaciones extremas de temperatura en una instalación provocan expansión térmica en el marco de la máquina y las herramientas. Las vibraciones del suelo procedentes de maquinaria pesada vecina interrumpen las lecturas de la escala óptica, lo que hace que el controlador busque coordenadas falsas.
Mitigar estos riesgos requiere una preparación adecuada del sitio. Instale soportes amortiguadores de vibraciones para aislar la máquina de las vibraciones del suelo. Mantener un entorno de producción con clima controlado para estabilizar la expansión térmica. Las comprobaciones periódicas de calibración mediante medidores de precisión garantizan que la máquina mantenga su precisión básica durante años de uso intensivo.
El error del operador durante la configuración y los cambios de herramientas presenta otro riesgo importante. Instalar una holgura de matriz incorrecta para un espesor de material específico arruina la pieza y daña la herramienta. Mitigue esto implementando protocolos de capacitación estandarizados. Utilice diseños de herramientas a prueba de errores que impidan físicamente la instalación incorrecta del troquel. Confíe en gran medida en las bibliotecas preestablecidas de CNC para minimizar la entrada manual de datos, garantizando que la máquina de barras colectoras funcione exactamente como se diseñó.
La precisión repetible en la fabricación de barras colectoras requiere un sistema estrechamente integrado de mecánica rígida, retroalimentación de circuito cerrado y herramientas inteligentes. La gestión de la deflexión, el posicionamiento servoaccionado y la compensación de la recuperación elástica trabajan al unísono para eliminar las variables que afectan al procesamiento manual. Al invertir en una arquitectura interna robusta, los fabricantes garantizan que cada orificio perforado y ángulo doblado cumpla con estrictas tolerancias de ingeniería.
Los compradores deben exigir pruebas físicas utilizando sus propios grados de material específicos. Verifique las afirmaciones relativas a la estabilidad de la tolerancia a largo plazo inspeccionando la construcción del marco, la resolución del codificador y los mecanismos de sujeción.
Solicite estudios de capacidad detallados a los proveedores para verificar la repetibilidad a largo plazo bajo cargas de producción pesadas.
Programe una demostración técnica que se centre específicamente en la compensación algorítmica de recuperación elástica y la precisión de agujero a agujero utilizando su stock de cobre más pesado.
Audite el ecosistema de herramientas del proveedor para garantizar que las capacidades de cambio rápido y los mecanismos de alineación de troqueles a prueba de errores sean estándar.
Evalúe el software de mantenimiento predictivo de la máquina para el monitoreo automatizado del desgaste de las herramientas y la compensación de la temperatura hidráulica.
R: Los estándares de la industria para equipos de alta calidad generalmente exigen una precisión de orificio a orificio de +/- 0,1 mm o 0,004 pulgadas. Lograr esta tolerancia depende en gran medida de la rigidez del bastidor de la máquina, la resolución de sus codificadores de circuito cerrado y la calibración exacta de las guías lineales.
R: Los sistemas automatizados utilizan codificadores de ángulo y algoritmos de compensación de software. La máquina mide la resistencia en tiempo real del cobre o aluminio durante la carrera de flexión. El algoritmo calcula el límite elástico específico del material y ajusta automáticamente la carrera para doblar demasiado el material, compensando exactamente la recuperación elástica anticipada.
R: La precisión es el movimiento programable más pequeño de la máquina, que indica con qué precisión puede alcanzar una coordenada específica una vez. La repetibilidad es la capacidad de la máquina para duplicar ese movimiento ordenado exacto durante miles de ciclos sin desviarse ni desviarse de la coordenada objetivo.
R: La frecuencia de calibración depende del volumen de producción y del entorno operativo. Las operaciones de gran volumen y de varios turnos normalmente requieren controles de calibración y mantenimiento preventivo trimestrales. Las máquinas avanzadas utilizan autoverificaciones automatizadas al inicio, pero la verificación física con medidores de precisión garantiza que las básculas ópticas y los servomotores permanezcan perfectamente alineados.
R: Sí. Las herramientas desgastadas o desafiladas provocan arrastre del material, aumentan la deflexión mecánica y requieren un mayor tonelaje de punzonado. Esto saca el material ligeramente de su posición, degradando la precisión y creando rebabas. Las funciones de mantenimiento predictivo que monitorean la fuerza de carrera alertan a los operadores para que cambien las herramientas antes de que disminuya la precisión.
