En la fabricación de grandes volúmenes de aparamenta, paneles de control y distribución de energía, el principal cuello de botella rara vez es la velocidad de ejecución de un solo corte o doblez; es el tiempo de transición entre diferentes tareas de fabricación. Mover pesadas barras colectoras de cobre o aluminio entre estaciones aisladas de un solo propósito introduce demoras en el manejo de materiales, aumenta el riesgo de imprecisiones dimensionales e infla los costos de mano de obra. Las configuraciones tradicionales sufren un alto tiempo de inactividad durante los cambios de herramientas y la medición manual.
Los sistemas integrados modernos consolidan el corte, el punzonado y el doblado en una huella unificada. Estos van desde una máquina compacta de barras colectoras 3 en 1 hasta un centro de procesamiento de juntas de barras colectoras totalmente automatizado . Comprender exactamente cómo una máquina de barras colectora moderna cambia mecánica y digitalmente entre estas tareas es fundamental para evaluar el rendimiento de la producción, el retorno de la inversión del equipo y la escalabilidad operativa.
Independencia de la estación: las unidades de alta gama utilizan cilindros hidráulicos independientes y grupos de motobombas dedicados, lo que permite realizar múltiples tareas simultáneamente sin caídas de presión ni interferencias en la estación.
Arquitectura de herramientas: el cambio del intercambio manual de un solo troquel a sistemas de torreta giratoria integrados en una punzonadora de barras colectoras digital reduce drásticamente los tiempos de cambio mecánico de minutos a segundos.
Orquestación digital: la integración de CNC y PLC permite a los operadores programar flujos de trabajo complejos de varios pasos (por ejemplo, perforar y doblar) a través de una única interfaz, minimizando el reposicionamiento manual del material.
Riesgo versus recompensa: si bien los sistemas consolidados ahorran espacio y tiempo de manipulación, introducen riesgos de punto único de falla y desafíos de carga térmica que requieren estrictos protocolos de mantenimiento preventivo.
Definir la huella unificada requiere observar cómo se integran las estaciones de corte, punzonado y doblado en un solo chasis. El objetivo principal es minimizar la distancia de recorrido del material y el manejo del operador. En un taller de fabricación estándar, mover una barra de cobre de 3 metros y 10 mm de espesor desde una cizalla independiente a una punzonadora independiente requiere carros, polipastos y varios operadores. Una máquina multifunción de procesamiento de barras elimina este tránsito. El operador carga el material en bruto una vez, lo desliza lateralmente entre las estaciones adyacentes y completa todas las operaciones dentro de un radio de trabajo de dos metros. Esta consolidación física reduce directamente los tiempos de ciclo y reduce la tensión física de la fuerza laboral.
La arquitectura hidráulica interna dicta cómo la máquina maneja múltiples tareas. Los sistemas secuenciales, que a menudo se encuentran en equipos básicos, dependen de una sola bomba hidráulica. Las válvulas solenoides direccionales desvían la energía del fluido a una estación a la vez. Si un operador está perforando un agujero, las estaciones de doblado y corte se bloquean temporalmente. Esto reduce el costo de capital inicial y reduce la complejidad del colector hidráulico. Sin embargo, limita severamente las operaciones en un taller ocupado, ya que solo puede realizarse una tarea en un momento dado.
Las configuraciones de procesamiento simultáneo utilizan configuraciones de múltiples bombas y múltiples motores. Estos sistemas cuentan con circuitos hidráulicos dedicados para cada estación. Hasta tres operadores pueden trabajar de forma independiente en las estaciones de punzonado, corte y doblado sin experimentar retrasos hidráulicos ni caídas de presión. Si el operador A está cortando una barra de 12 mm, el operador B puede doblar simultáneamente una barra de 10 mm sin que la máquina se detenga. Este enfoque de múltiples cilindros requiere depósitos de fluido más grandes y grupos de motores más robustos, pero efectivamente triplica la capacidad de rendimiento de la huella.
La disposición física de las estaciones en la plataforma de la máquina afecta el flujo de material. Un diseño lineal coloca la cizalla, el punzón y la dobladora en línea recta. Esto funciona mejor para alimentaciones de material largas y continuas, permitiendo que las barras de cobre en bruto se muevan directamente a través de la máquina a lo largo de un transportador de rodillos. Sin embargo, requiere un espacio significativo en ambos extremos para soportar el material, y los operadores deben caminar a lo largo de la máquina para cambiar de tarea.
Un diseño triangular o radial crea una huella que ahorra espacio. Agrupa las tres estaciones alrededor de un eje central, minimizando el movimiento de los operadores. El trabajador simplemente gira para acceder a la siguiente estación. Este diseño requiere una cuidadosa planificación del espacio de trabajo. Al doblar barras colectoras largas, el arco de barrido del material puede chocar fácilmente con equipos o paredes adyacentes si la máquina se coloca demasiado cerca de una esquina.
Mida la longitud máxima de cobre o aluminio en bruto que procesa diariamente.
Calcule el radio de giro necesario para una curva de 90 grados en su pieza típica más larga.
Mapee el espacio del piso para garantizar al menos un metro de espacio libre más allá del radio máximo de giro.
Coloque la máquina cerca de los estantes de materia prima para minimizar el recorrido del montacargas.
Asegúrese de que la iluminación superior no proyecte sombras sobre las guías de alineación de punzonado y corte.

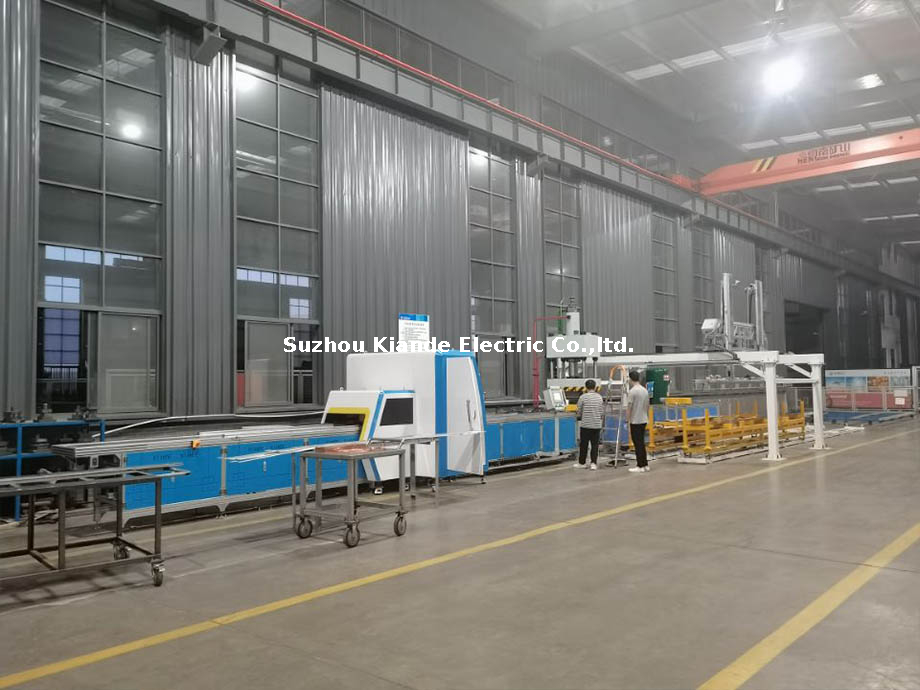

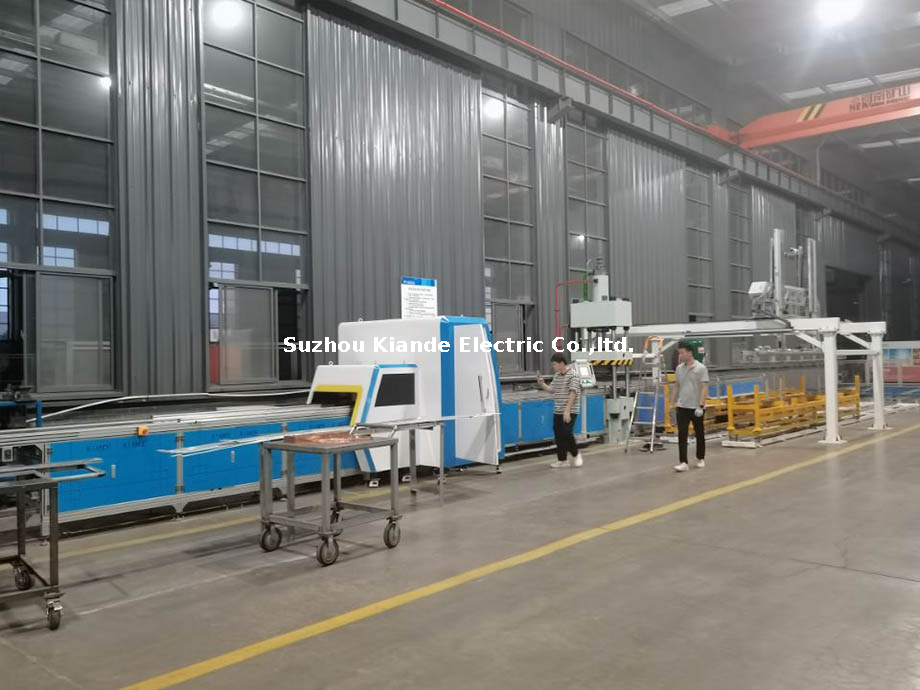

Las líneas automatizadas completamente cerradas y de alta capacidad amplían estas estaciones individuales hasta convertirlas en un sistema de producción continuo. Incorporan cargadores de carga de material automatizados, transportadores de posicionamiento servoaccionados y brazos de manipulación robóticos. Esta evolución elimina por completo la alimentación manual. El sistema extrae material en bruto de un bastidor, lo alimenta a través de los módulos de punzonado y cizallado según coordenadas CNC y expulsa las piezas terminadas a una mesa de clasificación. Este nivel de automatización es necesario para instalaciones que producen miles de componentes de aparamenta idénticos por semana.
Cambiar entre tareas requiere cambios físicos en los puntos de contacto de la máquina. La velocidad, precisión y seguridad de estos cambios de herramientas definen la eficiencia mecánica general de la máquina. Cada minuto que pasamos luchando con un dado atascado es un minuto de producción perdida.
El intercambio tradicional de un solo troquel requiere que los operadores desatornen manualmente un punzón, retiren el troquel del bloque inferior, inserten herramientas nuevas y alineen cuidadosamente las holguras. Este proceso lleva varios minutos e introduce el riesgo de errores de alineación. Si el punzón y la matriz están desalineados aunque sea por una fracción de milímetro, la herramienta chocará, rompiendo el acero endurecido y potencialmente lesionando al operador.
Una torreta giratoria de estaciones múltiples sostiene múltiples juegos de punzones y troqueles simultáneamente. Estas torretas, que se encuentran en una de alta gama punzonadora de barras colectoras digital , suelen contener 4, 6 u 8 juegos de herramientas. La indexación automática de la torreta alinea el punzón correcto con el ariete hidráulico en menos de dos segundos. El operador selecciona el tamaño del orificio requerido en la pantalla táctil y la torreta gira hasta su posición. Esto elimina los errores de alineación manual, reduce la fatiga del operador y evita que los componentes de las herramientas se pierdan en el taller.
| Sistema de herramientas | Tiempo promedio de cambio | Riesgo de alineación | Esfuerzo del operador |
|---|---|---|---|
| Manual de matriz única | 3 a 5 minutos | Alto (calibración manual) | Alto (Requiere llaves) |
| Torreta manual | 10 a 15 segundos | Bajo (prealineado) | Medio (rotación manual) |
| Torreta de índice automático CNC | Menos de 2 segundos | Cero (calibrado de fábrica) | Ninguno (entrada de pantalla) |
La estación de doblado debe permitir el doblado plano, el doblado vertical (doblado de bordes), el doblado en U y el prensado de terminales de cable. Cambiar entre estos modos requiere intercambiar pesados bloques de troqueles modulares. Las máquinas modernas utilizan sistemas de pasadores de liberación rápida. Los operadores tiran de un pasador de bloqueo, levantan el troquel en V y colocan un bloque de doblado en U sin utilizar herramientas manuales. Esta modularidad mantiene el flujo de trabajo en movimiento.
La recuperación elástica del material complica las transiciones de flexión. El cobre puro C11000 se comporta de manera diferente a las aleaciones de aluminio estructural 6101. Cuando se dobla a 90 grados, el aluminio retrocederá más que el cobre una vez que se libere la presión hidráulica. La estación de doblado ajusta mecánica o digitalmente la profundidad de la carrera al cambiar de material para compensar esta propiedad física. Los sistemas avanzados utilizan sensores automatizados de reconocimiento de herramientas para verificar que esté instalado el troquel correcto antes de permitir que la prensa actúe, evitando daños materiales.
Las configuraciones de hoja fija a menudo tienen problemas con las diferentes dimensiones del material, lo que deja rebabas en material más delgado y tiene dificultades para penetrar barras más gruesas. Los troqueles de corte de doble corte ajustables eliminan los desechos y la deformación. Perforan un pequeño trozo de material, proporcionando un borde limpio y plano en ambos lados del corte sin la típica distorsión en forma de V que se ve en las tijeras de guillotina de una sola hoja.
Las máquinas gestionan la transición del corte de barras colectoras anchas y delgadas (por ejemplo, 3 mm x 120 mm) a barras gruesas y estrechas (por ejemplo, 12 mm x 40 mm) a través de guías de cuchilla rígidas y carcasas de cizalla de alta resistencia. Los sistemas de alta calidad mantienen tolerancias estrictas para evitar la formación de rebabas, lo que significa que los operadores no necesitan ajustar manualmente las holguras de las hojas al cambiar entre diferentes espesores de cobre. Esta capacidad de 'cargar y cortar' es vital para mantener un alto rendimiento.
La velocidad mecánica significa poco sin un control inteligente. La integración digital transforma tareas mecánicas aisladas en una secuencia de producción coherente y predecible. El sistema de control actúa como el cerebro, coordinando el músculo hidráulico.
Los PLC con pantalla táctil y las PC industriales reemplazan los interruptores de límite manuales, los topes de medición físicos y las plantillas marcadas a mano. Los operadores ya no utilizan cintas métricas ni trazadores para marcar la ubicación de los agujeros. Introducen parámetros centrales como el espesor, el ancho y el grado de cobre del material directamente en la interfaz.
El sistema utiliza estas entradas para calcular automáticamente la profundidad del trazo y el posicionamiento del punzón. Elimina el desperdicio de prueba y error. La interfaz almacena cientos de programas de piezas, lo que permite recuperar instantáneamente trabajos anteriores. Cuando llega un pedido de una barra de puesta a tierra específica, el operador selecciona el archivo y la máquina establece automáticamente los ángulos de plegado y las coordenadas del punzonado.
La integración del software CAD/CAM permite a los ingenieros importar diseños de barras colectoras 2D y 3D directamente a la unidad de control de la máquina. Los archivos DXF y STEP transfieren coordenadas exactas de agujeros y ángulos de plegado sin necesidad de introducir datos manualmente. Este puente entre la oficina de ingeniería y el taller elimina los errores de transcripción.
Los algoritmos de secuenciación automatizados dictan el orden de las operaciones. El software determina el camino más eficiente a través de la máquina. Por lo general, perfora todos los agujeros primero mientras la barra es larga y fácil de sujetar, corta la pieza a medida y realiza los dobleces al final. Esta secuencia minimiza los cambios de herramientas, optimiza el rendimiento del material y evita que los operadores doblen una pieza antes de perforar un orificio que sería inaccesible después del doblez.
Los ejes X e Y servoaccionados mueven, sujetan y posicionan automáticamente la barra colectora para la siguiente tarea. El operador simplemente carga la barra en bruto en las abrazaderas neumáticas y presiona el inicio. Los servos tiran del material hasta las coordenadas exactas requeridas para cada punzón, moviéndose con una precisión submilimétrica.
El sistema digital mantiene un punto de referencia único y unificado en diferentes tareas. Esto evita la combinación de tolerancias dimensionales. Al pasar de punzonado a plegado, el software hace referencia al mismo punto de origen. Si se perfora un orificio a 50 mm del borde y se requiere un doblez a 100 mm del borde, el sistema calcula ambos exactamente desde el mismo punto cero, asegurando que el conjunto final se alinee perfectamente en el gabinete de distribución.
La evaluación de equipos requiere mirar más allá del tonelaje máximo y la potencia bruta del motor. La verdadera métrica del rendimiento es la rapidez con la que la máquina pasa de una tarea rentable a la siguiente. El tiempo muerto durante la instalación es el enemigo de la eficiencia de fabricación.
La aplicación de los conceptos de intercambio de matrices en un solo minuto (SMED) ayuda a calcular el verdadero retorno de la inversión. Auditar el tiempo dedicado a localizar herramientas, ajustar los topes y ejecutar piezas de prueba revela costos ocultos. Si un operador dedica diez minutos a configurar un pliegue y solo dos minutos a ejecutarlo para un lote de cinco piezas, el proceso es muy ineficiente.
| Tarea de fabricación | Tiempo de configuración tradicional | Tiempo de configuración automatizado CNC | Mecanismo primario de ahorro de tiempo |
|---|---|---|---|
| Configuración de coordenadas de perforación | 4 a 6 minutos | 5 segundos | Posicionamiento del eje X/Y servoaccionado |
| Calibración del ángulo de curvatura | 5 a 10 minutos | 10 segundos | Compensación de recuperación digital |
| Medición de longitud de corte | 2 a 3 minutos | 2 segundos | Tope trasero CNC automatizado |
El cambio de tareas de alto tonelaje, como punzonar cobre de 15 mm de espesor, a tareas de alta precisión, como la flexión en microángulo, prueba el bastidor de la máquina. Los límites de estabilidad mecánica, rigidez y deflexión del chasis determinan si las tolerancias varían con el tiempo. Un marco débil se flexionará durante un corte intenso. Esta flexión puede alterar la calibración para operaciones de doblado posteriores, lo que da como resultado piezas que no encajan en el ensamblaje final.
Los enclavamientos de seguridad, las cortinas de luz y los interruptores de control de dos manos evitan el accionamiento accidental. Cuando un operador cambia de la estación de punzonado a la estación de doblado, el sistema debe reconocer el cambio de ubicación y desactivar las estaciones no utilizadas para evitar accidentes.
Los diseños de protección física equilibran el máximo acceso del operador para una rápida configuración de herramientas con absoluta seguridad durante la operación. Las líneas de visión claras y las alturas de trabajo ergonómicas reducen la fatiga durante fabricaciones complejas de varios pasos. Si un operador tiene que inclinarse de manera incómoda para ver la alineación de la hoja de corte, se producirán errores y la seguridad se verá comprometida.
La consolidación de múltiples procesos en una sola máquina introduce vulnerabilidades operativas específicas. La identificación temprana de estos riesgos garantiza una producción continua y protege la inversión en equipos.
Si falla la unidad hidráulica central, el controlador PLC o el sistema principal de distribución de energía, todas las capacidades de procesamiento se detienen. Una sola avería detiene el corte, el punzonado y el doblado simultáneamente, lo que detiene efectivamente toda la línea de fabricación de barras colectoras.
Mitigue esto implementando arquitecturas PLC modulares y bombas hidráulicas de respaldo redundantes. Garantice acuerdos sólidos de nivel de servicio con proveedores para disponibilidad inmediata de piezas y soporte técnico. Mantenga repuestos críticos, como válvulas de solenoide y contactores, en stock en el taller.
Se produce una generación extrema de calor al cambiar rápidamente entre tareas de alta demanda en configuraciones multiusuario. Pueden ocurrir caídas de presión si tres operadores accionan cilindros pesados exactamente al mismo tiempo, lo que hace que el ariete doblador se detenga a mitad de su carrera.
Dimensione el depósito hidráulico correctamente para permitir un tiempo de enfriamiento del fluido adecuado. Integre enfriadores de aceite o enfriadores de aire automatizados para mantener una viscosidad óptima del fluido durante operaciones continuas de tres turnos. Utilice válvulas proporcionales para regular la presión dinámicamente en todas las estaciones, asegurando una entrega de fuerza suave y consistente.
El desgaste de herramientas no detectado en una estación provoca defectos en los pasos siguientes. Un troquel de punzonado sin filo crea pesadas rebabas en la parte inferior de la barra de cobre. Estas rebabas pueden causar microfisuras cuando el cobre se estira sobre una matriz en V durante la fase de flexión.
Implemente sistemas digitales de conteo de golpes y monitoreo de tonelaje para realizar un seguimiento de la vida útil de la herramienta. Realice inspecciones físicas de rutina de las holguras de las hojas y del filo del punzón para detectar el desgaste antes de que dañe el material. Reemplace los punzones y matrices como juegos combinados para mantener el espacio libre adecuado.
La transición de operadores manuales a interfaces CNC avanzadas puede provocar errores de programación, herramientas dañadas o material de desecho. El flujo de trabajo digital requiere habilidades diferentes a las del diseño manual y la medición física.
Elija máquinas con interfaces hombre-máquina intuitivas que utilicen iconos visuales en lugar de menús de texto complejos. Utilice funciones de simulación 3D para visualizar la secuencia de plegado en la pantalla antes de la ejecución física, lo que permite a los operadores detectar errores de colisión con anticipación. Invertir en programas estructurados de capacitación de proveedores para generar confianza de los operadores en los sistemas digitales.
La eficiencia general de una configuración de fabricación está dictada por la velocidad, la repetibilidad y la integración digital de sus mecanismos de cambio de tareas. El tonelaje hidráulico máximo es sólo un factor. La capacidad de pasar sin problemas del corte al punzonado y al plegado determina la producción diaria real y la rentabilidad.
Los talleres de volumen bajo a medio deben priorizar sistemas con herramientas manuales de cambio rápido, sistemas hidráulicos secuenciales y controles de ángulo digitales simples. La producción industrial de alto volumen exige unidades dedicadas con torretas giratorias de estaciones múltiples, operación hidráulica simultánea e integración directa de software CAD/CAM.
Realice un estudio de tiempo y movimiento de sus procesos de cambio actuales para identificar la duración exacta de los cuellos de botella.
Calcule el costo de los retrasos en el manejo de materiales y la chatarra generada entre estaciones desconectadas.
Solicite demostraciones de tiempo de ciclo a los proveedores utilizando sus esquemas de barras colectoras más complejos.
Audite el espacio de sus instalaciones para determinar la configuración de diseño óptima para una nueva máquina.
R: Sí, siempre que la máquina esté equipada con un sistema hidráulico multibomba. Esta configuración garantiza una presión independiente para cada estación, evitando retrasos o caídas repentinas de fuerza cuando varios cilindros actúan simultáneamente.
R: Un cambio manual de troquel suele tardar de 3 a 5 minutos por tamaño de orificio. Una máquina digital equipada con una torreta giratoria automatizada indexa un nuevo tamaño de punzón en menos de dos segundos.
R: Depende del modelo. Las máquinas secuenciales utilizan una bomba y válvulas direccionales, lo que permite sólo una operación a la vez. Las máquinas simultáneas utilizan múltiples bombas para permitir operaciones simultáneas e independientes.
R: El operador ingresa el tipo de material y el espesor en la interfaz. El software hace referencia a una base de datos interna de propiedades del material y ajusta automáticamente el ángulo de curvatura y la profundidad del trazo para lograr la dimensión objetivo.
R: Las estaciones de corte de doble corte de alta calidad generalmente pueden procesar barras colectoras de cobre y aluminio de hasta 12 mm o 16 mm de espesor sin ajustes manuales de la holgura de la hoja, confiando en guías rígidas para evitar rebabas.
R: La conexión a un centro automatizado más grande requiere compatibilidad con CAD/CAM y, por lo general, acepta archivos DXF o STEP. También requiere conectividad de red para sincronizar las velocidades de alimentación de material y coordinar el manejo robótico.
