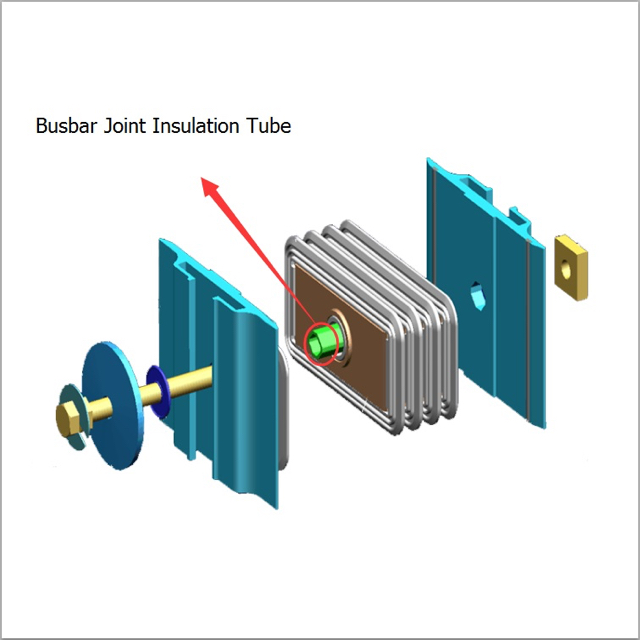

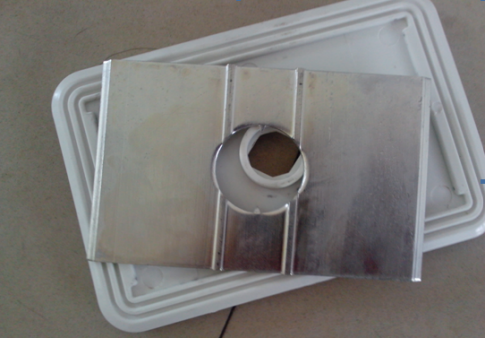

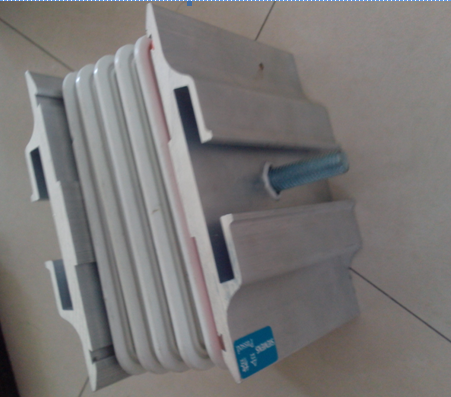

Diseñada para redes de distribución eléctrica exigentes, esta placa aislante para juntas de barras colectoras de alto voltaje ofrece seguridad y estabilidad estructural sin concesiones para infraestructuras eléctricas críticas. Diseñada específicamente para proteger los puntos de conexión de los principales sistemas de canalización de barras, la placa utiliza una matriz compuesta termoestable de compuesto de moldeo de masa (DMC) de alto rendimiento. Cuando se manipula, el material presenta un acabado mate rígido y no poroso que inherentemente repele la humedad y resiste la acumulación de polvo conductor en el aire. Esta densidad táctil y peso físico sustancial se traducen directamente en un rendimiento confiable en el campo, lo que garantiza que los espacios eléctricos críticos y las distancias de fuga seguras se mantengan estrictamente incluso bajo estrés operativo severo o condiciones ambientales fluctuantes.
En el centro de esta placa aislante se encuentra su capacidad dieléctrica superior y su estricto retardo de llama. Al lograr un índice de seguimiento comparativo (CTI) de 600+, el componente previene activamente los arcos eléctricos y el seguimiento de la superficie a través de las juntas de las barras colectoras, incluso en entornos con altos grados de contaminación. El material tiene una clasificación de inflamabilidad UL94 V-0, lo que significa que es autoextinguible y no contribuirá a la propagación de llamas durante un evento térmico. Además, la naturaleza termoestable del compuesto DMC garantiza que no se derrita, gotee ni se deforme cuando se somete a picos térmicos repentinos, eliminando por completo el riesgo de averías inducidas por arcos que podrían comprometer la red eléctrica de toda una instalación.
Durante un cortocircuito de alta corriente, los sistemas de barras experimentan violentas fuerzas de repulsión electromagnética que pueden destrozar físicamente los componentes estándar. Para contrarrestar esto, la placa aislante incorpora una alta concentración de refuerzo de fibra de vidrio distribuido con precisión. Esta mejora estructural proporciona una resistencia excepcional a la compresión y la flexión. La estructura física rígida absorbe y dispersa estos impactos mecánicos repentinos, evitando que los conductores de cobre o aluminio se desalineen. Además, el material exhibe una excelente estabilidad dimensional, resistiendo las constantes tensiones de expansión y contracción causadas por los ciclos térmicos diarios sin desarrollar microfisuras.
Los entornos industriales someten habitualmente los componentes eléctricos a condiciones atmosféricas extremas. Esta placa aislante está clasificada para un funcionamiento continuo y estable en entornos hostiles que alcanzan hasta 155 °C. A diferencia de los termoplásticos estándar que pueden ablandar o emitir olores acres bajo cargas eléctricas pesadas, este compuesto DMC permanece completamente estable y no emite subproductos de degradación térmica ni compuestos orgánicos volátiles. Su tasa de absorción de agua excepcionalmente baja garantiza que la exposición prolongada a humedad intensa, partículas industriales o niebla salina costera no degradará sus propiedades aislantes, manteniendo una barrera dieléctrica constante durante una vida útil de décadas.
Producto | Modelo | Números de orificio | Distancia entre agujeros |
Placa aislante (Medio, Borde) X=122
| X=50 | 1 | |
X=65 | 1 | ||
X=85 | 1 | ||
X=90 | 1 | ||
X=105 | 1 | ||
X=120 | 1 | ||
X=140 | 1 | ||
X=150 | 2 | 80(RU) | |
X=160 | 1 | ||
X=190 | 1 | ||
X=205 | 3 | 80(RU) | |
X=210 | 2 | 105 | |
X=230 | 2 | 115 | |
X=250 | 2 | 125 | |
X=255 | 3 | 85 | |
X=310 | 2 | 169 | |
X=350 | 2 | 189 | |
X=390 | 2 | 209 | |
X=450 | 4 | 95 | |
X=490 | 4 | B=105 C=154(Medio) | |
X=658 | 6 | B=90(Medio) C=139(Borde) | |
X=688 | 6 | B=100(中Medio) C=150(Borde) | |
Placa aislante (Medio, Borde) X=130
| X=50 | 1 | |
X=60 | 1 | ||
X=80 | 1 | ||
X=95 | 1 | ||
X=110 | 1 | ||
X=120 | 1 | ||
X=125 | 1 | ||
X=145 | 1 | ||
X=160 | 1 | ||
X=180 | 2 | 90 | |
X=190 | 2 | 85 | |
X=200 | 2 | 100 | |
X=324 | 2 | 194 | |
X=344 | 2 | 204 | |
X=354 | 2 | 209 | |
X=394 | 2 | 229 | |
X=424 | 2 | 244 | |
X=464 | 4 | B=174 C=90 | |
X=484 | 4 | B=179 C=95 | |
X=504 | 4 | B=184C=100 | |
X=623 | 6 | B=149 C=80 | |
X=648 | 6 | B=164C =80 |
Cumplir con las rigurosas demandas de la infraestructura eléctrica internacional requiere un estricto cumplimiento de los protocolos de seguridad globales. Esta placa aislante para juntas de barras está fabricada para cumplir plenamente con las normas IEC 61439 y UL 840, lo que garantiza una integración perfecta en conjuntos eléctricos certificados en todo el mundo. Además, la formulación del material cumple con todas las directivas ambientales RoHS y REACH, lo que facilita aprobaciones de proyectos, inspecciones del sitio y prácticas de ingeniería ambientalmente conscientes en diversas jurisdicciones regulatorias.
La instalación adecuada es fundamental para maximizar la vida útil del sistema de barras colectoras. Las placas de aislamiento cuentan con orificios de montaje estandarizados moldeados con precisión diseñados para alinearse perfectamente con las configuraciones de juntas de barras colectoras estándar. Al fijar las placas, los técnicos notarán la firme respuesta táctil del material, que resiste el agrietamiento por tensión localizado cuando se aplican parámetros de par de apriete específicos. Para un mantenimiento a largo plazo, el acabado superficial mate es altamente compatible con métodos de prueba no destructivos. Los equipos de mantenimiento pueden realizar fácilmente inspecciones rutinarias de imágenes térmicas infrarrojas; la superficie no reflectante proporciona lecturas precisas de emisividad, lo que permite la detección temprana de cualquier aumento anormal de temperatura en las conexiones de las juntas antes de que se conviertan en fallas críticas.
