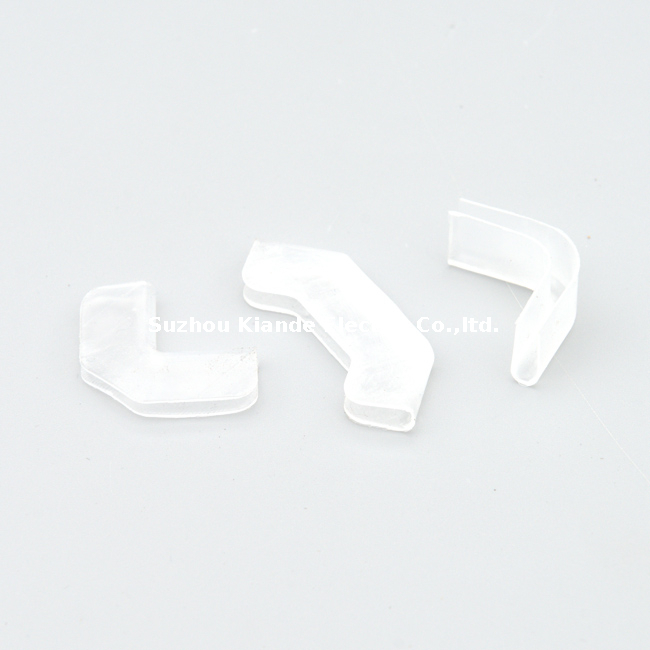

Como fabricante líder y proveedor mundial de componentes eléctricos industriales, presentamos el ángulo de protección de barra colectora de PVC de alto rendimiento para protección de conductos colectores en codo. Diseñado específicamente para redes de distribución de energía complejas, este componente de aislamiento especializado garantiza seguridad absoluta e integridad estructural en intersecciones de juntas críticas.
Diseñado con precisión para configuraciones complejas de conductos de barras en codos y esquinas.
Disponible en perfiles exactos de 5 mm y 6 mm de espesor para una integración perfecta.
Fabricado con cloruro de polivinilo ignífugo de primera calidad.
Procedente directamente de un fabricante dedicado para garantizar una calidad constante.
La integridad estructural y la seguridad de los sistemas de distribución de energía modernos dependen en gran medida de un aislamiento preciso, particularmente en los puntos de conexión vulnerables. El ángulo de protección de barra colectora de PVC para protección de conductos de barras en codo está meticulosamente diseñado para abordar la geometría compleja de los codos de los conductos de barras, donde el aislamiento recto estándar a menudo se queda corto. Al adaptarse perfectamente a los contornos angulares de los conductores de cobre y aluminio, estos ángulos de protección eliminan los espacios expuestos, previniendo fallas catastróficas entre fases o entre fases y tierra. El moldeado preciso garantiza que los puntos de giro críticos de la barra colectora estén completamente encapsulados, manteniendo una barrera dieléctrica continua a lo largo de todo el sistema de enrutamiento eléctrico.
Al manipular estos ángulos de protección, los ingenieros notarán inmediatamente la textura suave y no porosa de la superficie y la naturaleza robusta pero ligeramente flexible del material de cloruro de polivinilo de primera calidad. Esta formulación específica garantiza que el aislamiento no se vuelva quebradizo bajo estrés térmico o vibración mecánica. El acabado elegante y uniforme no solo mejora la organización visual de los interiores de los tableros, sino que también repele activamente la acumulación de polvo y humedad. Al integrar estos ángulos especializados en los diseños de sus paneles, mitiga de manera efectiva los riesgos de formación de arcos, extendiendo la vida útil operativa de todo el conjunto eléctrico y manteniendo al mismo tiempo una estética limpia y altamente profesional que habla de una artesanía superior.
| Nombre del producto | Ángulo de protección de barra colectora de PVC para protección de conducto de bus de codo |
| Material | Cloruro de polivinilo (PVC) de alta calidad |
| Tamaño del ángulo de protección vertical | 5mm, 6mm |
| Tamaño del ángulo de protección interior | 5mm, 6mm |
| Tamaño del ángulo de protección exterior | 5mm, 6mm |
| Tamaño del ángulo de protección plana | 5mm, 6mm |
| Voltaje de funcionamiento | Hasta 36kV (Referencia) |
| Temperatura de funcionamiento continuo | -20°C a 115°C (Referencia) |
| Rigidez dieléctrica | ≥ 16 KV/mm (Referencia) |
| Clasificación de inflamabilidad | UL 94-V0 / Retardante de llama (Referencia) |
| Cumplimiento de estándares | ANSI C37.20.2 (Referencia) |
La integración de ángulos de protección dedicados en sus sistemas de conductos ofrece ventajas operativas inmediatas. Estos componentes están diseñados para resolver los desafíos precisos que enfrentan los ingenieros cuando dirigen energía de alta capacidad a través de espacios arquitectónicos confinados.
Coincidencia de geometría sin costuras: Contorneado personalizado para adaptarse perfectamente a las articulaciones del codo, eliminando la necesidad de encintado manual o mangas estándar superpuestas que pueden desenredarse con el tiempo.
Barrera dieléctrica mejorada: crea un escudo continuo e impenetrable contra fugas de alto voltaje y violaciones de espacio libre en los puntos más vulnerables del circuito.
Estabilidad térmica: Mantiene la rigidez estructural y las propiedades de aislamiento incluso bajo temperaturas de funcionamiento continuas de alta carga, evitando el ablandamiento o la deformación.
Amortiguación de vibraciones: el ajuste ceñido y diseñado absorbe las microvibraciones dentro del tablero, lo que reduce significativamente el desgaste mecánico en las juntas de las barras colectoras.
Uniformidad estética: Ofrece una apariencia limpia y estandarizada en todas las conexiones de los paneles, lo que refleja una ingeniería superior y una atención meticulosa al detalle.
La base de un aislamiento eléctrico fiable reside en la estructura molecular de los materiales utilizados. Nuestros ángulos de protección se fabrican con cloruro de polivinilo (PVC) de alta calidad especialmente formulado y diseñado para una resistencia física extrema y una estabilidad a largo plazo.
Flexibilidad excepcional: Diseñado para doblarse sin agrietarse, lo que garantiza que el material se adapte a ligeras variaciones en la expansión y contracción de la barra colectora durante los ciclos de carga.
Alta resistencia a la tracción: Presenta una impresionante capacidad de alargamiento de ≥ 350 %, lo que evita desgarros o perforaciones durante la instalación sobre bordes afilados de cobre o aluminio.
Formulación retardante de llama: logra una rigurosa clasificación de inflamabilidad UL 94-V0 y se autoextingue inmediatamente para evitar la propagación del fuego dentro de la infraestructura del panel.
Integridad estructural a largo plazo: Resiste el endurecimiento, la fragilidad y la degradación con el tiempo, manteniendo su forma protectora y elasticidad década tras década.
Acabado de superficie lisa: El exterior no pegajoso previene activamente la acumulación de polvo y residuos conductores, asegurando aún más el entorno eléctrico interno.
La seguridad es la preocupación absolutamente primordial en la distribución de energía de media y alta tensión. Estos ángulos de protección sirven como un mecanismo de defensa crítico a prueba de fallos contra anomalías eléctricas graves y posibles riesgos para el personal.
Rigidez dieléctrica superior: Clasificado en ≥ 16 KV/mm, lo que proporciona una barrera robusta y confiable contra fallas eléctricas en aplicaciones industriales altamente exigentes.
Capacidad de alto voltaje: Soporta de forma segura entornos operativos de hasta 36 kV, lo que los convierte en la opción ideal para aparamenta industrial pesada y subestaciones de escala de servicios públicos.
Mitigación de arco eléctrico: reduce drásticamente la probabilidad de formación de arco accidental en articulaciones complejas del codo donde los campos eléctricos se concentran e intensifican de forma natural.
Prevención de cortocircuitos: encapsula completamente las superficies conductoras, evitando el contacto accidental de herramientas caídas u objetos extraños durante el mantenimiento de rutina.
Mejora de la distancia de fuga: aumenta de manera efectiva la trayectoria de seguimiento a lo largo de la superficie de la junta, lo que garantiza el cumplimiento de estrictas normas de autorización de seguridad.
Los sistemas de aparamenta y conductos de barras se implementan con frecuencia en entornos que desafían la longevidad de los materiales de aislamiento estándar. Nuestros ángulos de protección de PVC están diseñados para resistir una exposición química y atmosférica severa sin comprometer el rendimiento.
Absorción de agua ultrabaja: la matriz de PVC densa y no porosa evita la entrada de humedad, eliminando por completo el riesgo de seguimiento eléctrico inducido por la condensación.
Inmunidad química: Altamente resistente a ácidos industriales corrosivos, álcalis y sales en el aire, lo que los hace perfectos para instalaciones costeras o instalaciones de fabricación pesada.
Resistencia al ozono y a la oxidación: Previene activamente la descomposición del material cuando se expone al ozono generado por descargas de corona eléctricas de alto voltaje.
Estabilidad UV: Formulado para resistir la degradación ultravioleta, asegurando que el material no se vuelva quebradizo ni decolore si se expone a la luz solar durante el tránsito o instalaciones específicas al aire libre.
Amplia tolerancia a la temperatura: Funciona de manera confiable y mantiene sus propiedades dieléctricas en temperaturas de funcionamiento continuo que van desde -20 °C hasta 115 °C.
En el diseño de instalaciones modernas, la huella espacial es un activo primordial. Estos ángulos de protección permiten a los ingenieros diseñar sistemas de distribución eléctrica altamente compactos sin comprometer nunca los protocolos de seguridad ni las métricas de rendimiento.
Espacios libres de aire reducidos: al proporcionar un aislamiento sólido y de alta resistencia, la distancia requerida entre barras colectoras paralelas se puede minimizar de manera significativa y segura.
Diseño de tablero de distribución compacto: permite la construcción de paneles eléctricos más pequeños y que ahorran más espacio, ahorrando valioso espacio en salas de control abarrotadas.
Ahorro de costos de materiales: El tamaño más pequeño de los paneles se traduce directamente en un consumo reducido de costosas barras colectoras de cobre y gabinetes de chapa metálica pesada.
Enrutamiento optimizado: permite radios de giro más estrechos en diseños de conductos de barras, lo que facilita una integración más sencilla en arquitecturas y modernizaciones de edificios complejos.
Menores volúmenes de envío: los diseños de paneles compactos reducen naturalmente las dimensiones generales de la carga, lo que reduce significativamente los gastos logísticos para la implementación de proyectos globales.
Los costos laborales y el tiempo de inactividad de las instalaciones son métricas críticas para cualquier proyecto a gran escala. Hemos diseñado deliberadamente estos ángulos de protección para agilizar el proceso de montaje y simplificar drásticamente los protocolos de mantenimiento continuo.
Aplicación sin herramientas: Diseñado para un ajuste preciso a presión o deslizable, eliminando por completo la necesidad de pistolas térmicas peligrosas o equipos de encogimiento especializados en el sitio.
Montaje rápido: las formas geométricas premoldeadas permiten a los técnicos aislar codos complejos en cuestión de segundos en lugar de los minutos necesarios para el encintado tradicional.
Diseño reutilizable: se puede quitar y reinstalar fácilmente durante inspecciones de juntas de rutina o imágenes térmicas, a diferencia de los tubos termorretráctiles que deben cortarse y desecharse de manera destructiva.
Tamaño estandarizado: Disponible fácilmente en perfiles precisos de 5 mm y 6 mm (vertical, interior, exterior y plano) para igualar las dimensiones de las barras colectoras estándar al instante y sin conjeturas.
Reducción del gasto laboral: reduce significativamente el tiempo de instalación, acelera la finalización general del proyecto y lleva los sistemas a la fase de puesta en servicio más rápidamente.
No hay dos redes de distribución eléctrica exactamente iguales. Al reconocer las necesidades diversas y altamente específicas de los proyectos de infraestructura globales, ofrecemos amplias capacidades de personalización para cumplir perfectamente con especificaciones de ingeniería únicas.
Moldeo de geometría compleja: Totalmente capaz de producir formas especializadas que incluyen uniones en T complejas, curvas intrincadas en forma de L, ángulos internos específicos, ángulos externos y transiciones planas.
Creación rápida de prototipos: Nuestras avanzadas instalaciones de fabricación permiten tiempos de respuesta excepcionalmente rápidos en el desarrollo de moldes personalizados para mantener su proyecto dentro del cronograma.
Bajos costos de herramientas: utilizamos procesos de herramientas altamente eficientes para mantener al mínimo los gastos de moldes personalizados, lo que los hace económicos incluso para tiradas de producción especializadas de bajo volumen.
Perfiles de espesor a medida: más allá de nuestros tamaños estándar, podemos ajustar con precisión el espesor de la pared para cumplir con requisitos dieléctricos o restricciones espaciales altamente específicos.
Opciones de codificación de colores: se pueden fabricar en colores específicos para designar visualmente diferentes fases eléctricas (por ejemplo, rojo, amarillo, azul) o identificar líneas de conexión a tierra críticas.
El estricto cumplimiento de los marcos internacionales de seguridad y calidad es absolutamente innegociable. Estos ángulos de protección se prueban rigurosamente para garantizar que cumplan y superen constantemente los estándares mundiales más altos para componentes eléctricos.
Cumplimiento de ANSI C37.20.2: Se alinea completamente con los rigurosos requisitos estándar para el aislamiento y las distancias de seguridad de las celdas revestidas de metal.
Reconocido por UL 94-V0: Probado y verificado de forma independiente para un retardo de llama superior y propiedades de autoextinción rápida en caso de incendio.
Cumple con la directiva RoHS: Fabricado completamente sin metales pesados peligrosos ni sustancias restringidas, lo que garantiza la seguridad ambiental y el cumplimiento normativo global.
Gestión de calidad ISO: Producido en instalaciones avanzadas regidas por estrictos protocolos de control de calidad ISO 9001, lo que garantiza una confiabilidad constante de un lote a otro.
Pruebas dieléctricas de rutina: cada ciclo de producción se somete a rigurosas pruebas de ruptura de alto voltaje antes de recibir autorización para su envío a nuestros clientes.
El abastecimiento de componentes eléctricos críticos requiere un socio de fabricación altamente confiable. Aportamos décadas de experiencia especializada en tecnologías avanzadas de aislamiento de polímeros directamente a su cadena de suministro de adquisiciones.
Precios directos del fabricante: elimine los márgenes innecesarios de los intermediarios adquiriendo sus componentes directamente en nuestras instalaciones de producción de última generación.
Capacidad de producción masiva: Totalmente equipado para cumplir con pedidos de gran volumen rápidamente, garantizando que sus proyectos de infraestructura a gran escala se mantengan estrictamente dentro del cronograma.
Estricta garantía de calidad: Nuestros laboratorios de pruebas internos dedicados garantizan que cada ángulo de protección cumpla con las tolerancias dimensionales y eléctricas exactas.
Experiencia en logística global: Alta experiencia en embalaje seguro y resistente a la intemperie y enrutamiento internacional eficiente para garantizar una entrega impecable a cualquier destino en todo el mundo.
Soporte técnico dedicado: nuestro veterano equipo de ingeniería está siempre disponible para ayudar con la selección de productos complejos, diseños personalizados y resolución de problemas de aplicaciones en sitio.
Comprender los matices técnicos del aislamiento de los conductos de barras es vital para un diseño y seguridad óptimos del sistema. A continuación encontrará respuestas detalladas y profesionales a las consultas más comunes sobre nuestros ángulos de protección.
A diferencia de los tubos termorretráctiles, que requieren herramientas de calentamiento especializadas y pueden adelgazarse de manera desigual alrededor de las esquinas afiladas, nuestros ángulos de PVC premoldeados brindan un espesor uniforme garantizado en toda la junta. Además, se pueden quitar fácilmente para mantenimiento y reutilizar, mientras que los termorretráctiles deben cortarse y reemplazarse por completo.
Sí. El diseño flexible pero estructuralmente resistente permite a los técnicos soltar o deslizar temporalmente el ángulo de protección fuera de la junta para realizar imágenes térmicas infrarrojas precisas o verificación de torque en los pernos, y luego volver a colocarlo fácilmente en su lugar sin degradar el material.
La clasificación UL 94-V0 es un punto de referencia de seguridad crítico que indica que el material dejará de arder dentro de 10 segundos en una muestra vertical y no producirá goteos en llamas. En caso de un incendio eléctrico dentro del tablero, estos ángulos inhibirán activamente la propagación de las llamas, protegiendo la instalación en general.
Absolutamente. La formulación especializada de PVC presenta una excelente estabilidad a los rayos UV, una absorción de agua ultrabaja y una alta resistencia al ozono y la oxidación. Esto los hace altamente confiables para aplicaciones en exteriores, siempre que se instalen dentro de un gabinete de conducto bus resistente a la intemperie con clasificación adecuada.
La elección entre perfiles de 5 mm y 6 mm depende completamente de la tensión nominal de su sistema específico, el espacio dieléctrico requerido y las dimensiones físicas de la barra colectora de cobre o aluminio que se utiliza. Nuestro equipo de soporte técnico puede ayudarlo a calcular el espesor exacto requerido según las especificaciones de voltaje y cortocircuito de su panel.
