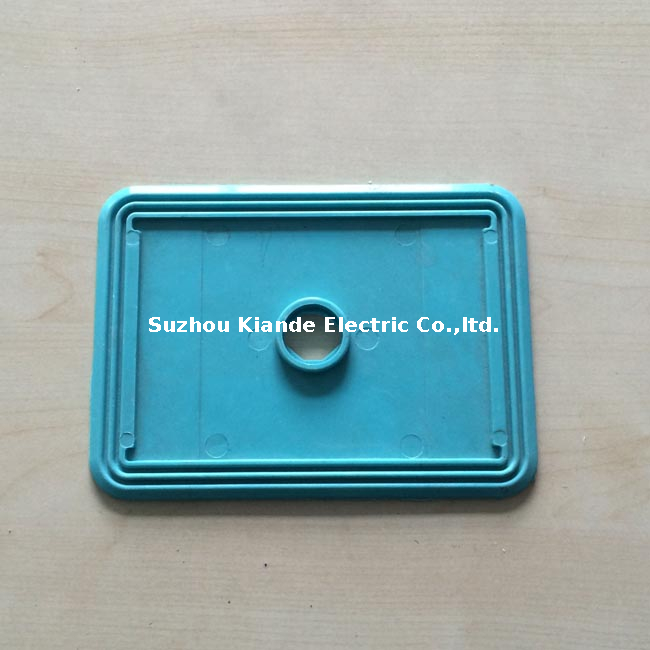

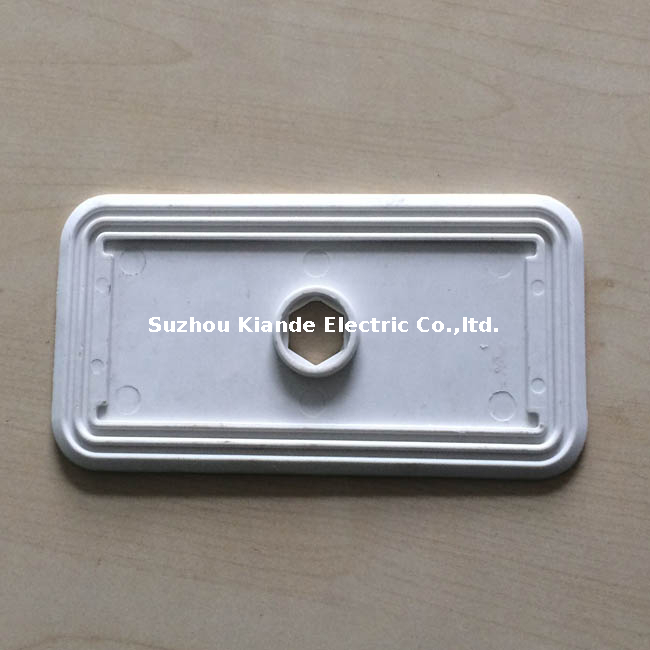

Procedente directamente de un fabricante y proveedor de primer nivel, la placa aislante para juntas de barras colectoras XLDMC está diseñada para un aislamiento superior de juntas de cobre dentro de sistemas complejos de conductos colectores. Diseñado para evitar fugas eléctricas y garantizar una distribución de energía perfecta, este componente esencial ofrece una confiabilidad inigualable para instalaciones eléctricas a gran escala.
Construcción compuesta de DMC de alta calidad.
Excepcional rigidez dieléctrica y resistencia al arco.
Moldeado con precisión para tolerancias dimensionales exactas.
Disponible en las series completas X=122 y X=130

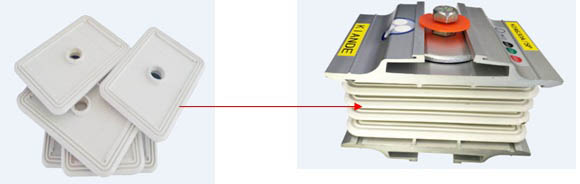

La placa de aislamiento de juntas de barras colectoras XLDMC para juntas de cobre representa la cúspide de la tecnología de aislamiento eléctrico, meticulosamente diseñada para proteger sus redes de distribución de energía de alta capacidad. Al manipular estas placas, inmediatamente notará la sensación densa y robusta del compuesto para moldeo de masa (DMC), un testimonio de su integridad estructural. El acabado de la superficie es notablemente suave al tacto, libre de microabrasiones o rebabas, lo que garantiza que se asiente perfectamente contra las barras colectoras de cobre sin causar fricción ni desgaste con el tiempo. Visualmente, el perfil blanco, limpio y austero de las placas separadoras de aislamiento transmite una sensación de pureza industrial e ingeniería de precisión.
En el exigente entorno de transmisión de energía, donde la expansión térmica y las cargas eléctricas pesadas son constantes, estas placas funcionan de manera silenciosa pero impecable. Forman una barrera impenetrable entre juntas de cobre conductoras, eliminando eficazmente el riesgo de cortocircuitos entre fases. La estructura rígida y no porosa resiste la entrada de humedad y la degradación ambiental, lo que significa que no hay un leve olor a ozono o plástico quemado incluso en condiciones de carga máxima. Al integrar estos aisladores en sus sistemas de conductos de barras, no está simplemente comprando un componente; está invirtiendo en décadas de flujo eléctrico seguro e ininterrumpido, reduciendo drásticamente el tiempo de inactividad por mantenimiento y protegiendo su infraestructura crítica.
Las siguientes tablas detallan los parámetros dimensionales exactos y las configuraciones de orificios para las placas aislantes de las series X=122 y X=130. Estas mediciones precisas garantizan una integración perfecta en la arquitectura específica de su electroducto.
| Modelo del producto | Números de orificios | Distancia entre orificios |
|---|---|---|
| X=50 | 1 | |
| X=65 | 1 | |
| X=85 | 1 | |
| X=90 | 1 | |
| X=105 | 1 | |
| X=120 | 1 | |
| X=140 | 1 | |
| X=150 | 2 | 80(RU) |
| X=160 | 1 | |
| X=190 | 1 | |
| X=205 | 3 | 80(RU) |
| X=210 | 2 | 105 |
| X=230 | 2 | 115 |
| X=250 | 2 | 125 |
| X=255 | 3 | 85 |
| X=310 | 2 | 169 |
| X=350 | 2 | 189 |
| X=390 | 2 | 209 |
| X=450 | 4 | 95 |
| X=490 | 4 | B=105 C=154(Medio) |
| X=658 | 6 | B=90(Medio) C=139(Borde) |
| X=688 | 6 | B=100(Medio) C=150(Borde) |
| Modelo del producto | Números de orificios | Distancia entre orificios |
|---|---|---|
| X=50 | 1 | |
| X=60 | 1 | |
| X=80 | 1 | |
| X=95 | 1 | |
| X=110 | 1 | |
| X=120 | 1 | |
| X=125 | 1 | |
| X=145 | 1 | |
| X=160 | 1 | |
| X=180 | 2 | 90 |
| X=190 | 2 | 85 |
| X=200 | 2 | 100 |
| X=324 | 2 | 194 |
| X=344 | 2 | 204 |
| X=354 | 2 | 209 |
| X=394 | 2 | 229 |
| X=424 | 2 | 244 |
| X=464 | 4 | B=174 C=90 |
| X=484 | 4 | B=179 C=95 |
| X=504 | 4 | B=184C=100 |
| X=623 | 6 | B=149 C=80 |
| X=648 | 6 | B=164 C=80 |
Actualizar su infraestructura eléctrica requiere componentes que brinden seguridad y eficiencia operativa sin concesiones. La placa de aislamiento de juntas de barras colectoras XLDMC está diseñada con características específicas que se traducen directamente en estabilidad a largo plazo y riesgos operativos reducidos para sus redes de distribución de energía.
Interrupción impecable del arco: el material compuesto avanzado suprime activamente los arcos eléctricos, protegiendo los componentes de cobre adyacentes del daño causado por el calor y extendiendo la vida útil de toda la junta del conducto colector.
Ajuste de tolerancia cero: cada placa, fabricada con moldeado de precisión de alto tonelaje, presenta alineaciones exactas de orificios. Esto elimina la necesidad de modificaciones in situ, lo que garantiza un ajuste perfecto y ajustado que evita las microvibraciones durante el funcionamiento.
Estabilidad térmica excepcional: Diseñado para resistir el intenso calor generado por el flujo continuo de alta corriente. Las placas mantienen su estructura rígida sin ablandarse, deformarse ni emitir humos peligrosos, lo que garantiza un aislamiento de fase constante.
Resistencia a la humedad y los contaminantes: la superficie densa y no porosa repele naturalmente la humedad ambiental y el polvo industrial, evitando la formación de rutas conductoras que podrían provocar fallas catastróficas en el sistema.
Mantenimiento optimizado: al proporcionar una barrera confiable y resistente a la degradación, estas placas reducen drásticamente la frecuencia de las inspecciones y reemplazos obligatorios de las juntas, optimizando el presupuesto de mantenimiento de sus instalaciones.
Para satisfacer las rigurosas demandas de la ingeniería eléctrica moderna de alta capacidad, estos aisladores de juntas de cobre se evalúan en seis dimensiones críticas de rendimiento. Cada aspecto está optimizado para proteger su infraestructura contra factores estresantes eléctricos, mecánicos y ambientales.
La principal ventaja reside en la utilización de materiales compuestos DMC (Dough Moulding Compound) y SMC de alto rendimiento. Estos polímeros avanzados ofrecen una rigidez dieléctrica y una resistencia al arco excepcionalmente altas. Al utilizar estas placas, aísla eficazmente las conexiones de juntas de cobre, eliminando por completo los riesgos de fugas eléctricas y cortocircuitos dentro de redes complejas de electroductos.
La flexibilidad en el diseño es crucial para instalaciones a gran escala. Ofrecemos dos series estándar principales: X=122 y X=130, meticulosamente categorizadas en placas intermedias y de borde. Con configuraciones que van de 1 a 6 orificios y longitudes totales que van desde 50 mm a 688 mm, el posicionamiento preciso de los orificios garantiza una compatibilidad perfecta con los requisitos de ensamblaje de conductos colectores estandarizados y personalizados.
La seguridad en entornos de alta corriente no puede verse comprometida. Estas placas cumplen estrictamente con los estándares retardantes de llama de grado industrial, incluido UL94 V-0. Cuando se lo somete a los ambientes de alta temperatura de las operaciones de vías de autobuses completamente cargadas, el material permanece estructuralmente estable: no producirá gotas de llamas ni propagará el fuego, lo que elevará significativamente la calificación general de seguridad contra incendios de su instalación.
Las uniones eléctricas están constantemente sometidas a estrés físico. Estas placas aislantes cuentan con una excelente resistencia a la compresión, la flexión y el impacto. Absorben sin esfuerzo las tensiones provocadas por la expansión y contracción térmica, así como las vibraciones mecánicas durante el transporte y el funcionamiento activo. Esta alta estabilidad dimensional evita grietas y deformaciones, asegurando una larga vida útil sin mantenimiento.
El tiempo en el sitio equivale a dinero. Gracias a los procesos estandarizados de fundición a presión, cada producto presenta bordes impecablemente lisos y tolerancias de distancia de orificios excepcionalmente ajustadas. Los equipos de montaje pueden insertar pernos rápidamente y asegurar las uniones con una verdadera experiencia plug-and-play. Esta precisión acelera drásticamente la velocidad de montaje de las juntas de barras, lo que reduce significativamente los costos de mano de obra y los plazos del proyecto.
La confiabilidad se basa en pruebas rigurosas. Antes de salir de las instalaciones, cada lote se somete a rigurosas pruebas de tensión soportada de frecuencia industrial, evaluaciones de resistencia de aislamiento y calibraciones dimensionales de alta precisión. Totalmente compatibles con las normas generales de aislamiento eléctrico nacionales e internacionales (como IEC/GB), estos componentes proporcionan un respaldo de calidad sólido para complejos comerciales masivos y plantas industriales pesadas.
El abastecimiento de componentes críticos de infraestructura eléctrica requiere un socio que comprenda los riesgos de la distribución de energía a gran escala. Nos dedicamos a potenciar sus proyectos con componentes que garanticen seguridad, cumplimiento y excelencia operativa a largo plazo. He aquí por qué los líderes de la industria confían en nuestras capacidades de fabricación.
Integridad del material sin concesiones: solo obtenemos resinas y compuestos de primera calidad, lo que garantiza que cada lote de placas aislantes ofrezca un rendimiento dieléctrico constante y de primer nivel sin variaciones de un lote a otro.
Capacidad de producción escalable: ya sea que esté equipando un único rascacielos comercial o un campus industrial en expansión, nuestras avanzadas instalaciones de moldeo pueden cumplir con requisitos de volumen masivo y al mismo tiempo cumplir estrictamente con los plazos de su proyecto.
Estrictas pruebas de fábrica: nuestros laboratorios de pruebas internos someten cada línea de productos a pruebas de tensión térmica, eléctrica y mecánica extremas, lo que garantiza que lo que llega a su sitio esté listo para una implementación inmediata e impecable.
Soporte de ingeniería: proporcionamos datos técnicos completos y orientación dimensional, ayudando a sus equipos de ingeniería a seleccionar las especificaciones exactas requeridas para su arquitectura única de conductos de barras.
Cumplimiento global: nuestros procesos de fabricación se alinean con los sistemas internacionales de gestión de calidad y seguridad más rigurosos, lo que mitiga los riesgos de cumplimiento para sus proyectos de ingeniería globales.
Para ayudar a sus equipos de ingeniería y adquisiciones a tomar decisiones informadas, hemos recopilado respuestas a las consultas más técnicas sobre nuestras placas aislantes para juntas de barras.
DMC (Dough Moulding Compound) es un polímero termoestable reforzado con fibra de vidrio. A diferencia de los termoplásticos estándar, no se funde a altas temperaturas. Ofrece una rigidez dieléctrica muy superior, una estabilidad dimensional excepcional bajo estrés térmico y una alta resistencia al seguimiento eléctrico y a los arcos, lo que lo convierte en la mejor opción para uniones de conductos de barras de alto voltaje.
La elección entre las series X=122 y X=130 depende completamente de las dimensiones de la sección transversal y de la arquitectura de unión específica de sus barras colectoras de cobre existentes. El valor 'X' corresponde al perfil de ancho de la carcasa del electroducto y la alineación de cobre correspondiente. Debe consultar los esquemas de ingeniería de su sistema de busductos para que coincidan con la serie dimensional exacta.
Sí. El material compuesto está diseñado específicamente con un coeficiente de expansión térmica que se adapta a los ciclos naturales de calentamiento y enfriamiento del cobre conductor. Esto evita que las placas se agrieten o se deformen cuando las barras colectoras se expanden bajo cargas eléctricas pesadas.
No se requieren herramientas especializadas. Las placas se fabrican con tolerancias de orificios precisas diseñadas para alinearse perfectamente con los pernos de unión estándar. Los instaladores simplemente deslizan las placas entre las fases de cobre y las fijan usando llaves dinamométricas estándar de acuerdo con las especificaciones de torsión de su sistema.
Si bien el material DMC es inherentemente no poroso y altamente resistente a la absorción de humedad, la idoneidad general para uso en exteriores depende de la clasificación IP del gabinete del conducto bus externo. Las placas en sí no se degradarán con la humedad ambiental, pero están diseñadas para funcionar dentro de la carcasa protectora del sistema de electroductos.
Cuando se instalan correctamente dentro de los parámetros eléctricos y ambientales especificados, estas placas de aislamiento están diseñadas para igualar o superar la vida útil operativa del propio sistema de conductos, que generalmente abarca varias décadas sin necesidad de reemplazo.
