La fabricación de aparamenta, transformadores y paneles de control se topó con un difícil cuello de botella en el taller: la fabricación de enrutamientos conductores de cobre y aluminio. Depender de mediciones manuales en estaciones de trabajo separadas aumenta los costos operativos. Los flujos de trabajo fragmentados provocan altas tasas de desperdicio, errores de apilamiento de tolerancia y largos plazos de entrega. Un solo milímetro de desviación en un tramo de cobre compromete los espacios eléctricos y obliga a realizar retrabajos manuales durante el montaje final. La fabricación moderna requiere un enfoque consolidado. Una máquina de barras colectoras centralizada integra operaciones de corte, punzonado y doblado en un entorno controlado. La combinación de estos pasos refuerza las tolerancias dimensionales, reduce la manipulación manual de materiales y reduce las horas de mano de obra. Deja de mover pesadas barras de cobre entre diferentes máquinas y comienza a procesarlas en una única celda optimizada.
Consolidación del flujo de trabajo: una máquina procesadora de barras colectoras multifunción integra corte, punzonado y doblado en un solo espacio, lo que reduce drásticamente el tiempo de manipulación de materiales.
Precisión y repetibilidad: la actualización a una máquina punzonadora de barras colectora digital elimina los errores de diseño manual, lo que garantiza la ubicación exacta de los orificios para conexiones eléctricas críticas.
Escalabilidad frente a tamaño: la selección entre una máquina de barras colectoras 3 en 1 y estaciones CNC independientes depende estrictamente del espacio de las instalaciones, el volumen de producción y la frecuencia de cambios.
Mitigación de riesgos: la implementación adecuada requiere evaluar la confiabilidad hidráulica, la disponibilidad de herramientas y las características de seguridad del operador antes de realizar gastos de capital.

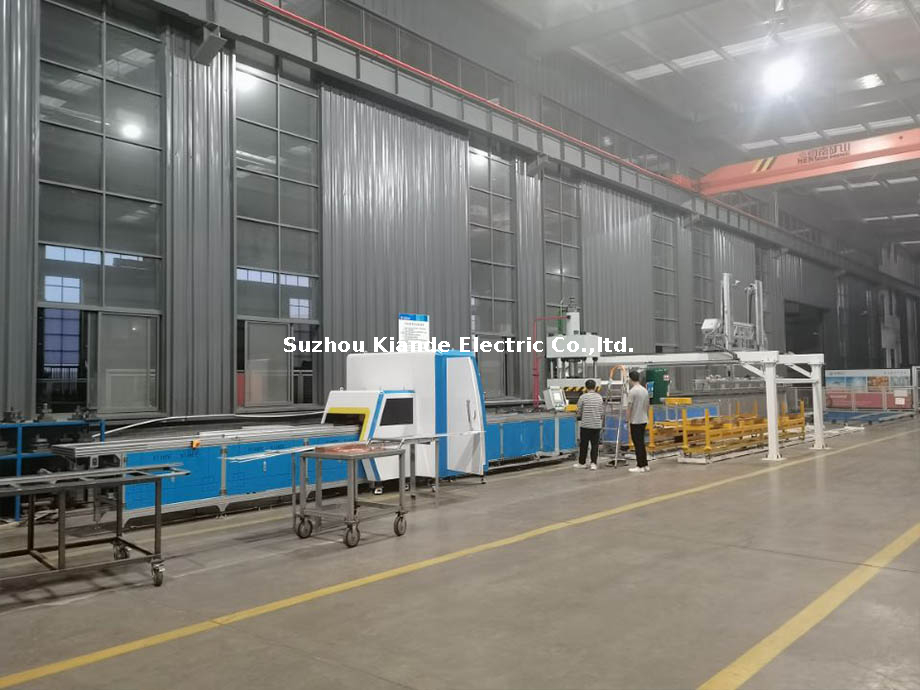

El requisito básico para la fabricación de enrutamiento conductivo es una precisión absoluta. Los componentes deben emerger sin rebabas y con dimensiones exactas para cumplir con estrictas distancias eléctricas, distancias de fuga y estándares de seguridad internacionales como IEC 61439 y UL 891. Una máquina de procesamiento de barras colectoras dedicada logra estos criterios de éxito ejecutando varios pasos de fabricación distintos con alta fuerza mecánica y precisión digital. Esto lo vemos en el suelo todos los días. Cuando eliminas la cinta métrica y el punzón manual, tu rendimiento aumenta.
Las estaciones de corte hidráulicas dependen de una inmensa fuerza descendente y una holgura precisa de la hoja para cortar metales conductores gruesos. La relación mecánica entre las cuchillas de corte superior e inferior impacta directamente en la calidad del corte. Si el espacio libre es demasiado amplio, el metal se dobla y deforma antes de romperse. Si está demasiado apretado, se produce un desgaste prematuro de la hoja. La calibración adecuada garantiza un corte limpio y perpendicular en todo el ancho del material.
Realizar cortes planos y sin rebabas sin generar desperdicio de material es vital para mantener la integridad eléctrica. A esto lo llamamos corte sin desechos. Las rebabas o los bordes irregulares actúan como puntos focales de tensión eléctrica. Conducen a arcos o descargas de corona en aplicaciones de alto voltaje. Los cortes limpios garantizan la máxima superficie de contacto cuando las barras se empalman o atornillan. No puede permitirse espacios vacíos en un empalme de bus principal de 4000 amperios.
Los límites de capacidad para las operaciones de corte dependen en gran medida del tipo de material y del espesor de su sección transversal. El cobre es más denso y requiere más fuerza de corte en comparación con el aluminio. Las estaciones hidráulicas estándar manejan cobre de hasta 12 mm o 16 mm de espesor. El aluminio de dimensiones similares corta con menos resistencia pero requiere herramientas afiladas para evitar el desgaste de los bordes.
| Material | Espesor máximo típico | Comportamiento de | corte Requisito de espacio libre de la hoja |
|---|---|---|---|
| Cobre (Cu) | 12 mm - 16 mm | Alta resistencia, corte limpio | Estándar/Apretado |
| Aluminio (Al) | 16 mm - 20 mm | Menor resistencia, propenso a irritarse. | Ligeramente más ancho, requiere bordes afilados |
La creación de puntos de montaje y espacios libres para hardware requiere capacidades de perforación sólidas. Las herramientas estándar se adaptan a perfiles redondos, oblongos y cuadrados. También utiliza troqueles personalizados diseñados para requisitos de montaje de hardware específicos. Estos orificios deben alinearse perfectamente con los componentes correspondientes en el chasis del cuadro para evitar retrasos en el montaje.
La transición del punzonado manual a una punzonadora de barras colectora digital cambia fundamentalmente el flujo de trabajo de fabricación. El diseño manual es propenso a errores humanos. Una cinta métrica mal leída da como resultado material desechado. Los sistemas digitales utilizan el posicionamiento de coordenadas CNC para mover el material o el cabezal del punzón a las coordenadas X e Y exactas de forma automática.
Las estaciones de punzonado avanzadas incorporan punteros láser para verificación visual, torretas multiherramienta para sostener varios tamaños de matrices simultáneamente y topes de material automatizados. Estas características reducen drásticamente el tiempo de configuración. Los operadores ya no cambian las matrices manualmente para cada tamaño de orificio diferente. La eliminación de marcas de diseño manual garantiza una precisión repetible en cientos de piezas idénticas.
El operador carga el archivo DXF en el controlador de la máquina.
El sistema CNC selecciona el punzón apropiado desde la torreta.
Las abrazaderas hidráulicas aseguran la barra de cobre en su lugar.
El sistema de posicionamiento mueve la barra a las coordenadas X/Y exactas.
El cilindro hidráulico actúa, perfora el agujero y quita el trozo.
El doblado es el paso más complejo del proceso de fabricación debido al comportamiento físico del metal. El equipo admite múltiples tipos de curvatura. Tiene un doblado plano estándar para crear una forma de L. Tienes flexión vertical o de borde. También puede utilizar el doblado en U y el doblado en Z para crear compensaciones alrededor de las obstrucciones internas del gabinete.
Las operaciones de doblado especializadas manejan configuraciones de aparamenta con espacio limitado. La torsión axial permite que la trayectoria conductora cambie de orientación sin necesidad de uniones atornilladas voluminosas. Giras la barra hasta 90 grados a lo largo de su eje longitudinal. Esta capacidad dirige la energía a través de compartimientos de interruptores estrechos de manera eficiente.
Lograr ángulos de plegado exactos sin desperdicios de prueba y error depende de codificadores de ángulo digitales y compensación automática de recuperación elástica. Tanto el cobre como el aluminio retroceden ligeramente después de que se libera la presión de flexión. Los controladores modernos calculan esta recuperación elástica específica del material. Doblan demasiado el metal en una fracción precisa de grado. El ángulo de reposo final coincide perfectamente con el dibujo de ingeniería.
Las operaciones secundarias elevan la calidad y seguridad del componente final. Integrar biselados o filetes para redondear los bordes afilados es obligatorio para aplicaciones de aislamiento de alto voltaje. Las esquinas afiladas de 90 grados crean campos eléctricos concentrados. Estos campos degradan el aislamiento circundante con el tiempo o provocan una descarga de corona. Redondear estos bordes mitiga la tensión eléctrica localizada.
Las operaciones de estampado y acuñación mejoran la superficie de contacto físico en los puntos de conexión. Se aplica alta presión para aplanar y texturizar el área de la articulación. La máquina minimiza las irregularidades microscópicas de la superficie. Esto reduce la resistencia de contacto. Garantiza una transferencia de corriente eficiente y evita la peligrosa acumulación de calor en las conexiones atornilladas.
Seleccionar el equipo adecuado requiere comparar las diferencias estructurales entre unidades consolidadas de estaciones múltiples y máquinas dedicadas a una sola tarea. La elección óptima depende completamente del diseño de sus instalaciones, el volumen de producción y la frecuencia de los cambios de piezas. Debe tener en cuenta su espacio y sus necesidades diarias de tonelaje.
La arquitectura 3 en 1 consolida estaciones de corte, punzonado y doblado en un único chasis de alta resistencia. Una máquina de barras colectoras 3 en 1 permite a los operadores procesar un trozo de cobre en bruto a través de todos los pasos de fabricación necesarios sin mover el material por el piso de la fábrica. Cargas la barra una vez y realizas todas las operaciones.
Dentro de estas unidades consolidadas existe una distinción estructural entre sistemas hidráulicos de bomba única y de bombas múltiples. Las máquinas de una sola bomba dirigen la presión hidráulica a una estación a la vez. Las operaciones deben ocurrir secuencialmente. Los sistemas multibomba cuentan con circuitos hidráulicos independientes para cada estación. Permiten que hasta tres operadores corten, perforen y doblen simultáneamente sin caídas de presión ni interferencias.
Para los fabricantes de paneles de tamaño mediano, la relación espacio-producción de una unidad consolidada es muy ventajosa. Ofrece las capacidades de tres máquinas independientes y ocupa una fracción del espacio. Agiliza el flujo de trabajo en entornos donde los metros cuadrados son un bien escaso.
Los entornos de producción continua y de gran volumen se benefician de las máquinas CNC de estación única dedicadas. Cuando se fabrican tableros de distribución estandarizados en cantidades masivas, tener una línea de punzonado automatizada independiente que se alimenta a una celda de doblado automatizada independiente maximiza el rendimiento. Mantienes el material moviéndose en línea recta.
Las máquinas dedicadas ofrecen tiempos de ciclo más rápidos para su tarea específica en comparación con una máquina de procesamiento de barras multifunción . Requieren mucho más espacio y sistemas automatizados de manejo de materiales, como transportadores, para mover piezas entre las estaciones separadas de manera eficiente. Sólo sigue este camino si procesa miles de piezas idénticas por semana.
| Característica | Máquina consolidada 3 en 1 | CNC de estación única dedicado |
|---|---|---|
| Espacio requerido | Mínimo (huella compacta) | Extenso (Requiere varias celdas) |
| Rendimiento | Moderado a alto | Muy alto (flujo continuo) |
| Flexibilidad | Excelente para mezclas altas y volúmenes bajos | Lo mejor para mezcla baja y alto volumen |
| Requisito del operador | 1 a 3 operadores | A menudo completamente automatizado |
Para tomar una decisión informada sobre el equipo, asigne especificaciones específicas de la máquina directamente a sus indicadores clave de rendimiento de fabricación. Se analizan las tasas de rendimiento, el tiempo de actividad de la máquina y los costos de mano de obra directa. No se compra una máquina basándose en un folleto; lo compras en función de cuántas libras de cobre puede procesar por turno sin errores.
La integración directa de CAD/CAM transforma la forma en que los datos de ingeniería llegan al taller. La capacidad de importar archivos .DXF, .DWG o .STEP directamente al controlador de la máquina elimina la entrada manual de datos. Los operadores cargan el archivo. La máquina genera automáticamente las coordenadas de punzonado y las secuencias de plegado necesarias. Esto evita que los operadores introduzcan dimensiones en un teclado.
La interfaz hombre-máquina sirve como centro de control para el operador. Las HMI de alta calidad brindan diagnósticos en tiempo real, vistas previas visuales de las piezas y seguimiento de la vida útil de las herramientas. Al monitorear el número de golpes de punzón, el sistema alerta al personal de mantenimiento cuando es necesario afilar un troquel. Esto evita una mala calidad de corte y tiempos de inactividad inesperados.
El software de anidamiento automatizado mejora el rendimiento del material. Al analizar las piezas necesarias para un trabajo específico, el software calcula la forma más eficiente de cortarlas a partir de longitudes estándar de materia prima. Minimiza los residuos de cobre y aluminio. Tiras menos dinero a la papelera al final de la semana.
Las propiedades físicas del cobre y el aluminio dictan cómo los maneja la máquina. El cobre es muy dúctil pero propenso a endurecerse por trabajo. Requiere un tonelaje significativo y muestra una notable recuperación elástica durante la flexión. El aluminio es más blando y más propenso a irritarse. El material se pega a las herramientas de corte o punzonado si no se tiene cuidado.
El procesamiento de estos materiales requiere geometrías de herramientas especializadas y estrategias de lubricación adecuadas. Los troqueles utilizados para aluminio presentan diferentes tolerancias de holgura y recubrimientos para evitar la adhesión del material. Los controladores modernos se adaptan a estas diferencias. Permiten a los operadores seleccionar el tipo de material. Esto ajusta dinámicamente los perfiles de presión hidráulica y los algoritmos de compensación de recuperación elástica.
El sistema hidráulico es la fuerza impulsora detrás de todos los pasos de fabricación. La calidad de la bomba, los sistemas de enfriamiento del depósito y el tonelaje de los cilindros dictan el espesor máximo de procesamiento. También dictan la capacidad de la máquina para funcionar continuamente bajo cargas pesadas. Una refrigeración inadecuada provoca la degradación del fluido y la pérdida de presión durante turnos prolongados. El aceite caliente significa tiempos de ciclo lentos.
La estabilidad hidráulica impacta directamente la consistencia del ángulo de curvatura y la velocidad del punzón. Si la presión hidráulica fluctúa, el cilindro curvador no alcanza la profundidad exacta programada. Esto da como resultado ángulos inconsistentes. Un circuito hidráulico robusto y en buen estado garantiza que la primera curva del día sea idéntica a la última curva del día.
En entornos de producción de bajo volumen y alta mezcla, el tiempo de preparación consume una gran parte de la jornada laboral. La mecánica de las herramientas de liberación rápida, la alineación simple de la matriz del punzón y los cambios rápidos de los radios de curvatura son fundamentales para mantener una alta efectividad general del equipo. Necesita cambiar los troqueles en segundos, no en minutos.
Los cambios lentos conllevan un alto costo operativo. Si un operador pasa veinte minutos cambiando matrices y recalibrando la estación de doblado para un nuevo perfil de pieza, eso equivale a veinte minutos de producción perdida. Las máquinas diseñadas con torretas de cambio rápido y pasadores de doblado encajables reducen drásticamente este tiempo sin valor añadido.
Actualizar sus capacidades de procesamiento implica analizar las compensaciones financieras y operativas. Usted se asegura de que la inversión se alinee con sus objetivos de fabricación a largo plazo. Nos fijamos en los números concretos del taller.
Evaluar el costo inicial de un equipo CNC totalmente automatizado requiere compararlo con los gastos continuos de la fabricación manual. Los procesos manuales generan altos costos de mano de obra. Aumentan las tasas de desperdicio debido a errores humanos. Resultan en un rendimiento general más lento. Paga por los errores cada vez que un trabajador lee mal un dibujo.
Calcular los factores de retorno de la inversión en ahorro de material a partir de chatarra minimizada. Incluye la reducción de horas de mano de obra directa por panel terminado. Representa la capacidad de asumir contratos más grandes debido a una mayor capacidad de producción. La reducción del cobre desperdiciado por sí sola justifica el gasto de capital en un período relativamente corto.
Preparar su inversión para el futuro significa seleccionar equipos que crezcan con su negocio. Las máquinas con opciones de herramientas modulares o rutas de actualización de software disponibles le permiten agregar capacidades a medida que evolucionan sus líneas de productos. Puede que hoy no necesites una torsión compleja, pero la necesitarás el año que viene.
Considere el equilibrio entre comprar una máquina que cumpla con su capacidad máxima actual versus una que se adapte al crecimiento proyectado a cinco años. Una máquina totalmente automatizada de mayor tonelaje requiere más capital inicial. Evita la necesidad de comprar una máquina secundaria cuando los volúmenes de producción aumentan inevitablemente.
La integración de maquinaria pesada y de alto tonelaje en una línea de producción existente presenta obstáculos prácticos. Usted los gestiona de forma proactiva para garantizar una transición sin problemas. No se puede simplemente dejar caer una máquina al suelo y esperar que funcione perfectamente desde el primer día.
Los sistemas hidráulicos de alto tonelaje introducen importantes riesgos de seguridad. Tiene puntos de pellizco, peligros de aplastamiento y la posibilidad de que salgan escombros volando durante las operaciones de perforación. El estricto cumplimiento de los protocolos de seguridad no es negociable. Tienes que proteger a tus operadores.
Las características de seguridad requeridas incluyen cortinas de luz óptica alrededor de la estación de doblado. Necesita protecciones físicas de seguridad sobre las hojas de corte. Se instalan botones de parada de emergencia de fácil acceso. Se utilizan controles de pedal doble que requieren que el operador esté posicionado intencionalmente durante la actuación.
La curva de aprendizaje para la programación CNC y el funcionamiento de máquinas requiere una formación estructurada proporcionada por el proveedor. Los operadores deben entender cómo ejecutar el software. También deben realizar la resolución de problemas básicos y reconocer signos de desgaste de las herramientas.
El mantenimiento preventivo evita paradas prolongadas de la producción. No se puede ignorar la máquina hasta que se estropee. Tienes que seguir un horario estricto.
Reemplace el fluido hidráulico y los filtros cada 2000 horas de funcionamiento.
Afile los troqueles cada 10.000 golpes para evitar rebabas.
Lubrique los rieles guía y los componentes móviles semanalmente.
Calibre los sensores de ángulo digitales mensualmente para garantizar la precisión de flexión.
Es esencial establecer una relación con un proveedor que brinde un sólido soporte local. Garantizan la compatibilidad de las herramientas y mantienen un inventario sólido de repuestos. Una máquina inactiva esperando que se reemplace una válvula hidráulica afecta gravemente los programas de producción.
Audite sus tasas de desechos actuales y calcule las horas de mano de obra exactas dedicadas al procesamiento manual. Utilice estos datos para solicitar una demostración técnica específica y un estudio de tiempos formal por parte de un fabricante de máquinas de confianza. Evalúe el diseño de sus instalaciones para determinar si una unidad consolidada o estaciones dedicadas se adaptan mejor a su flujo de trabajo. Capacite a sus operadores principales en programación CNC antes de que la máquina llegue al taller.
R: Las máquinas estándar procesan cobre y aluminio de hasta 12 mm o 16 mm de espesor. Los modelos de servicio pesado con mayor tonelaje de cilindro hidráulico manejan espesores de hasta 20 mm. La capacidad máxima está estrictamente dictada por el tonelaje hidráulico y la rigidez estructural de los marcos de corte y punzonado.
R: Sí, siempre que la máquina esté equipada con un sistema hidráulico multibomba. Las configuraciones de bombas múltiples cuentan con circuitos hidráulicos independientes para las estaciones de corte, punzonado y doblado. Esto permite que tres operadores trabajen al mismo tiempo sin experimentar caídas de presión. Las máquinas de una sola bomba sólo permiten un funcionamiento secuencial.
R: Las máquinas digitales utilizan ejes de coordenadas CNC para posicionar el material con precisión. Esto elimina la necesidad de utilizar cinta métrica manual y marcar con punzón central. Funciones como guías de alineación láser y topes de material automatizados garantizan la colocación exacta de los orificios. Elimina por completo los errores de diseño humanos del proceso de fabricación.
R: El doblado de bordes implica doblar el material a lo largo de su borde más estrecho en lugar de su ancho plano. Requiere una fuerza hidráulica significativamente mayor y herramientas especializadas de alta resistencia. No todos los modelos básicos admiten esta operación. A menudo se trata de una actualización opcional que requiere configuraciones de máquina específicas y cilindros de mayor tonelaje.
R: Los bordes afilados de 90 grados crean campos eléctricos concentrados que provocan tensión eléctrica localizada. En aplicaciones de alto voltaje, esta tensión provoca una descarga en corona o degrada el aislamiento circundante. Biselar o redondear los bordes suaviza el campo eléctrico. Esto garantiza una distribución de energía más segura y confiable dentro del gabinete.
R: El cobre es más duro, requiere más tonelaje hidráulico para cortarse y muestra más recuperación elástica durante la flexión. El aluminio es más blando pero propenso a irritarse y adherirse a las herramientas. El procesamiento de aluminio requiere diferentes holguras de troqueles, lubricación específica y ajustes de compensación de recuperación elástica en el controlador CNC.
