La mala calidad de la superficie de corte de las barras colectoras conlleva costos operativos ocultos que se manifiestan mucho después de que se completa el proceso de ensamblaje. Las microrebabas, los planos de corte desiguales y la deformación del material aumentan directamente la resistencia de contacto en las interfaces de las juntas. Esta elevada resistencia conduce a un calentamiento localizado, una fuga térmica y, en última instancia, una falla catastrófica en la aparamenta. Lograr un corte perfectamente plano y sin rebabas depende completamente de la precisión mecánica y la integridad estructural del equipo utilizado, más que de la habilidad manual del operador.
Aumentar la producción manteniendo estrictas tolerancias dimensionales presenta un desafío importante para los cuadristas y fabricantes de aparamenta. Al evaluar los equipos, los compradores deben mirar más allá de las especificaciones básicas de capacidad, como el espesor máximo del material. Seleccionar la máquina de barras colectoras adecuada requiere una evaluación detallada de los factores mecánicos, hidráulicos y de herramientas específicos que dictan la calidad del corte y la confiabilidad a largo plazo en el taller.
El diseño del mecanismo de corte dicta la deformación: las estructuras de corte de doble columna reducen significativamente el desperdicio de material y la deformación de los bordes en comparación con los diseños tradicionales de un solo corte.
La holgura de la hoja es la principal variable de calidad: la holgura incorrecta en relación con el espesor de la barra colectora es la principal causa de rebabas, cortes inclinados y desgaste acelerado de las herramientas.
La rigidez de la máquina evita la deflexión: los sistemas hidráulicos de alto tonelaje deben combinarse con bastidores resistentes y con alivio de tensión para mantener la alineación de la hoja durante el ciclo de corte.
La aplicación dicta el tipo de equipo: Los requisitos de gran volumen y alta precisión pueden requerir un centro de corte de barras de unión dedicado, mientras que la producción variada y de menor volumen favorece una configuración multifunción.
En aplicaciones industriales, un corte aceptable debe cumplir criterios estrictos de tolerancias de perpendicularidad, altura máxima permitida de las rebabas y rugosidad de la superficie. Estas métricas influyen directamente tanto en el rendimiento eléctrico como en el ensamblaje mecánico durante la fabricación de barras colectoras de cobre . Un corte que se desvíe de estas tolerancias introduce riesgos inmediatos para la integridad del sistema eléctrico.
La física de las interfaces de unión dicta que las superficies de corte desiguales reducen el área de contacto efectiva entre las barras colectoras unidas. Cuando dos superficies no coinciden perfectamente, la corriente pasa a través de un área de sección transversal más pequeña, lo que aumenta la resistencia en microohmios. Este acabado superficial deficiente se correlaciona directamente con la fuga térmica en aplicaciones de alto amperaje, lo que degrada la eficiencia y la seguridad del sistema con el tiempo. Los ingenieros deben tener en cuenta el hecho de que incluso una fracción de milímetro de desviación puede provocar un aumento masivo en la temperatura de funcionamiento a plena carga.
Para comprender la gravedad de este problema, considere la dinámica térmica de un sistema de aparamenta de 4000 A. Una junta con un acabado superficial rugoso podría alcanzar solo el 60% del área de contacto físico. El 40% restante está formado por espacios de aire microscópicos que actúan como aislantes. La corriente que circula por los puntos de contacto reales genera un calor excesivo, que acelera la oxidación del cobre. Esta oxidación aumenta aún más la resistencia, creando un circuito de retroalimentación destructivo que inevitablemente conduce al fallo de las articulaciones.
Los cortes no perpendiculares crean bordes inclinados que complican el montaje de recorridos complejos de barras colectoras. Las juntas desalineadas requieren un ajuste forzado, lo que introduce tensión mecánica en el sistema. Con el tiempo, los ciclos térmicos y las fuerzas electromagnéticas durante los eventos de cortocircuito aprovecharán estas tensiones incorporadas, lo que podría provocar que las conexiones atornilladas se aflojen.
Además, las rebabas afiladas que quedan en el borde cortado corren el riesgo de perforar el tubo termorretráctil o el aislamiento epoxi. Este aislamiento comprometido puede provocar una falla dieléctrica y cortocircuitos peligrosos dentro del gabinete. Los fabricantes de paneles dedican mucho tiempo a aplicar aislamiento, y una sola rebaba puede anular todo ese esfuerzo, lo que requiere un desmontaje completo y un nuevo trabajo.
| Tipo de defecto | Causa raíz | Impacto en el sistema |
|---|---|---|
| Microrebabas | Cuchillas desafiladas o espacio libre inadecuado | Perforación del aislamiento, cortocircuitos. |
| Corte inclinado | Deflexión del marco o mala sujeción | Articulaciones desalineadas, estrés mecánico. |
| Rollover de borde | Espacio libre excesivo de la hoja | Área de contacto reducida, fuga térmica |
| Mortificante | Falta de lubricación | Acabado superficial rugoso, desgaste acelerado de la herramienta |
Los compradores deben evaluar características de ingeniería específicas al revisar las especificaciones de la máquina. La arquitectura mecánica del equipo determina su capacidad para producir cortes limpios y repetibles a lo largo de miles de ciclos operativos.
Los mecanismos de corte de una sola hoja a menudo dejan un ligero bisel en el borde cortado y generan desechos de material. La hoja actúa como una tijera, empujando el material hacia abajo antes de cortarlo, lo que inherentemente provoca cierto grado de deformación. Por el contrario, los mecanismos de doble hoja o de punzonado producen un corte plano y sin restos al cortar el material de manera uniforme desde ambos lados simultáneamente.
El ángulo de corte también juega un papel importante en el proceso de corte. Un ángulo optimizado reduce la fuerza de corte requerida y da como resultado un acabado de borde más suave. Las máquinas con ángulos de corte ajustables permiten a los operadores ajustar la dinámica de corte según el espesor y el temperamento específicos del cobre o aluminio que se procesa.
Los perfiles de las hojas afectan significativamente la concentración de tensiones durante la penetración inicial del material. Las hojas planas pueden provocar el desplazamiento del material, empujando el cobre hacia afuera y creando un perfil más ancho en la línea de corte. Las hojas en forma de arco o con corte en V minimizan este movimiento lateral perforando primero el centro del material y cortando hacia afuera.
Esta geometría especializada evita el vuelco de los bordes, especialmente cuando se procesan aleaciones de cobre blandas. Al controlar la dirección del desplazamiento del material, las hojas de corte en V garantizan un corte recto y limpio que no requiere desbarbado ni esmerilado secundario.
La composición metalúrgica de las hojas de corte determina su vida útil y rendimiento. Las aleaciones de cuchillas comunes incluyen Cr12MoV, D2/SKD11, DC53 y H13. Estos materiales suelen recibir un tratamiento térmico para lograr una dureza Rockwell (HRC) de 58 a 62. Los altos índices de dureza garantizan que la hoja mantenga su filo durante miles de ciclos sin astillarse ni deformarse.
Cuando los bordes de la hoja se degradan, la máquina comienza a rasgar el material en lugar de cortarlo limpiamente. Esta acción de desgarro produce graves rebabas y superficies rugosas. Es necesaria una inspección periódica de los bordes de las hojas para detectar esta degradación antes de que afecte la calidad de la producción.
La rigidez de la máquina es esencial para evitar la deflexión de la hoja bajo cargas de gran tonelaje. Un marco resistente y aliviado de tensiones mantiene la alineación paralela de la hoja durante todo el ciclo de corte. Si el marco se flexiona incluso una fracción de milímetro durante la operación, las hojas se desalinearán, provocando cortes inclinados y un rápido desgaste de las herramientas.
El cilindro hidráulico debe entregar una fuerza lineal y constante. Cualquier pulsación o caída de presión durante la carrera de corte hará que la hoja tartamudee, dejando marcas visibles de vibración en la superficie de corte. Los sistemas hidráulicos de alta calidad utilizan válvulas proporcionales para garantizar una entrega de potencia suave desde el momento en que la hoja entra en contacto con el material hasta que se completa el corte.
Los operadores deben gestionar variables específicas que la máquina debe ser capaz de aceptar para garantizar una calidad de corte constante. Incluso la máquina más rígida producirá cortes deficientes si los parámetros operativos se configuran incorrectamente.
El espacio libre de las palas es el espacio físico entre las palas superior e inferior cuando se cruzan. Este espacio normalmente se establece entre el 5 y el 10 % del espesor del material. El ajuste adecuado es la variable operativa más importante para lograr cortes limpios.
Mida el espesor exacto de la barra colectora utilizando calibradores digitales.
Calcule del 5% al 8% de ese espesor para aleaciones de cobre estándar.
Ajuste la posición de la hoja inferior utilizando el mecanismo de ajuste de espacio de la máquina.
Utilice galgas de espesores para verificar que el espacio sea uniforme en toda la longitud de la hoja.
Realice un corte de prueba e inspeccione el borde en busca de rebabas o vuelcos.
Un espacio libre excesivo provoca que el material se vuelque y se formen rebabas debido a que el material se dobla dentro del espacio antes de cortarse. Un espacio libre insuficiente provoca un corte secundario, en el que la hoja corta el material dos veces, dejando un borde irregular y provocando un rápido desgaste de la herramienta.
El comportamiento de corte del cobre T2/C11000 difiere significativamente del aluminio de grado eléctrico. El cobre posee mayor resistencia a la tracción y ductilidad, lo que significa que requiere más fuerza para cortarse pero es menos propenso a agrietarse. El aluminio es más blando pero más abrasivo, lo que puede hacer que el material se adhiera a la hoja.
El suministro hidráulico de la máquina y la configuración de la hoja deben ajustarse a estas diferentes propiedades. Al cortar aluminio, los operadores a menudo necesitan reducir ligeramente el espacio libre de la hoja para tener en cuenta la menor resistencia al corte del material y evitar que se extruya hacia el espacio de la hoja.
El fluido de corte o la lubricación de la superficie de la herramienta reducen la fricción y la generación de calor durante la carrera de corte. Una lubricación adecuada evita que el material se acumule, lo que se conoce como excoriación, en la cara de la hoja. El irritamiento ocurre cuando partículas microscópicas de cobre o aluminio se sueldan a la hoja de acero debido a una presión y fricción extremas.
Una vez que comienza el irritamiento, degrada rápidamente el acabado de la superficie de los cortes posteriores. La aplicación de una capa ligera de aceite de corte especializado o el uso de hojas con revestimientos antifricción mejoran directamente el acabado de la superficie del borde cortado y prolongan la vida útil de la herramienta.
Los componentes específicos de la máquina, particularmente el sistema de sujeción, son vitales para prevenir defectos de corte en un centro de corte de barras de unión . Si el material se mueve durante el corte, el borde resultante se verá comprometido.
Durante el proceso de corte se necesitan abrazaderas de sujeción robustas y automatizadas. Cuando la hoja entra en contacto con el material, ejerce una fuerza masiva hacia abajo y lateral. Una sujeción inadecuada permite que la barra colectora se incline o se mueva durante el corte. Este movimiento produce bordes fuera de escuadra, imprecisiones dimensionales y posibles daños a las herramientas.
Las máquinas de alta calidad utilizan múltiples puntos de sujeción colocados lo más cerca posible de la línea de corte. Esta proximidad evita que el material se doble hacia arriba cuando la hoja empuja, asegurando un corte perfectamente perpendicular.
Las abrazaderas de acero ofrecen máxima rigidez y fuerza de sujeción, pero conllevan el riesgo de dañar la superficie del material, especialmente en barras colectoras de aluminio más blandas. Las abrazaderas con revestimiento de uretano protegen el acabado de la superficie proporcionando un punto de contacto que no daña. Sin embargo, las almohadillas de uretano se comprimen ligeramente bajo carga y requieren reemplazo periódico debido al desgaste.
La elección depende de los requisitos de acabado específicos de la aplicación. Para el cobre desnudo que quedará oculto dentro de un gabinete, generalmente se prefieren las abrazaderas de acero por su durabilidad. Para barras colectoras enchapadas o muy pulidas, se necesitan abrazaderas de uretano para evitar daños estéticos.
La sujeción hidráulica dinámica proporciona una presión autoajustable que se adapta al espesor del material, lo que garantiza una fuerza de sujeción constante independientemente de la acción del operador. El sistema hidráulico aplica automáticamente la presión correcta antes de que comience la carrera de corte.
Las configuraciones de sujeción manual son propensas a errores humanos. Si un operador no aprieta la abrazadera lo suficiente, el material se desplazará. Si lo aprietan demasiado, pueden deformar la barra colectora incluso antes de que comience el corte. La sujeción hidráulica elimina esta variabilidad.
La elección de la arquitectura de máquina adecuada depende del contexto operativo, el volumen de producción y los requisitos de flexibilidad de configuración. Los gerentes de tienda deben evaluar su flujo de trabajo específico para determinar qué sistema proporciona el mejor rendimiento.
Una CNC dedicada máquina cortadora de barras colectoras ofrece importantes ventajas de rendimiento. Estos sistemas cuentan con alimentación automatizada, corte continuo y transportadores de clasificación integrados. Están diseñados para procesar miles de piezas idénticas con una mínima intervención del operador.

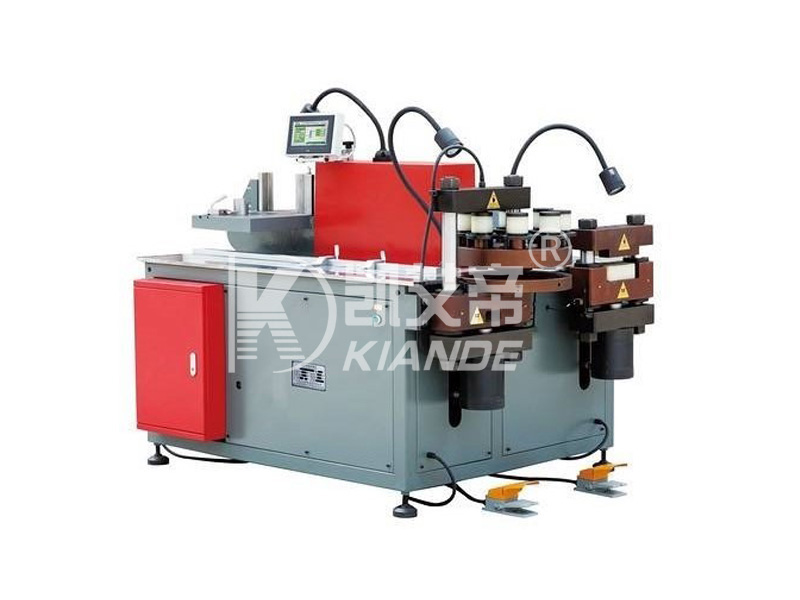

Por el contrario, una estación de corte de barras multifunción proporciona versatilidad. Estas unidades permiten a los operadores perforar, doblar y cortar en un solo espacio. Si bien no pueden igualar la velocidad bruta de una línea de corte dedicada, son ideales para fabricantes de paneles personalizados que procesan pequeños lotes de piezas muy variadas.
La evaluación del gasto de capital (CapEx) requiere equilibrar la inversión inicial con los ahorros operativos a largo plazo. Una máquina de alta gama con funciones automatizadas requiere una inversión inicial mayor, pero reduce drásticamente los costos de mano de obra y el desperdicio de material.
La reducción de los desechos y la eliminación de procesos de retrabajo como el rectificado y el desbarbado mejoran significativamente el retorno de la inversión (ROI) durante el ciclo de vida de la máquina. Al calcular el retorno de la inversión, tenga en cuenta el costo por hora de un operador frente a una amoladora de banco desbarbando barras colectoras mal cortadas. Una máquina que produce un corte limpio directamente desde la hoja se amortiza rápidamente al eliminar esta operación secundaria.
Mantener la calidad del corte después de la compra requiere un estricto cumplimiento de los protocolos de control de calidad y mantenimiento preventivo. Incluso el mejor equipo se degradará si se ignora.
Se deben implementar métodos prácticos para verificar la calidad del corte en el piso de producción. Los operadores no deben confiar únicamente en la inspección visual. El uso de calibres pasa/no pasa para determinar la escuadra garantiza que el corte sea perpendicular. Los indicadores de cuadrante pueden medir la rectitud de los bordes, mientras que los probadores de rugosidad de superficies táctiles cuantifican la suavidad del plano de corte.
La implementación de una rutina de inspección del primer artículo garantiza que la máquina esté configurada correctamente antes de ejecutar un lote grande. Si la primera pieza no pasa el control de calidad, el operador debe ajustar la holgura de la hoja o la presión de sujeción antes de continuar.
Un programa de mantenimiento realista no es negociable. Las tareas de rutina incluyen verificar los niveles de fluido hidráulico y buscar fugas alrededor de los sellos del cilindro. Los rieles guía deben lubricarse semanalmente para evitar que se atasquen y garantizar un desplazamiento suave de la hoja.
Los intervalos de rotación o afilado de la hoja deben rastrearse en función del conteo de ciclos, no solo del tiempo transcurrido. Descuidar estas tareas conduce a una calidad de corte degradada, una mayor tensión en el sistema hidráulico y posibles fallas catastróficas de la máquina.
Los mecanismos de corte de doble corte generan finas astillas de cobre a medida que perforan la pequeña sección de material entre las cuchillas. Para gestionar estos residuos se necesitan sistemas de extracción automatizados o canales de virutas alimentados por gravedad.
Si estas astillas no se eliminan, pueden acumularse en las guías de la hoja o debajo de los mecanismos de sujeción. Esta contaminación provoca adherencias mecánicas, altera la precisión dimensional y puede dañar gravemente las herramientas.
Los procedimientos operativos estándar (POE) deben dictar la verificación del espacio libre de la hoja y la inspección del primer artículo cortado antes de ejecutar un lote de producción completo. La capacitación adecuada del operador minimiza los errores de configuración y el desperdicio de material.
Los operadores deben comprender los principios mecánicos detrás de la máquina, no solo qué botones presionar. Cuando comprenden cómo la holgura de la hoja afecta el corte, es mucho más probable que se tomen el tiempo para configurarla correctamente.
Solicite muestras de corte físico de cobre de espesor máximo a los OEM para verificar la calidad de los bordes antes de comprarlos.
Revise los costos de reemplazo de hojas y la disponibilidad de herramientas para comprender los gastos de mantenimiento a largo plazo.
Verifique la facilidad de los ajustes de espacio libre durante demostraciones en vivo de la máquina para garantizar que los operadores realmente los realicen.
Establecer procedimientos operativos estándar para la inspección diaria de las hojas y el monitoreo del fluido hidráulico.
R: Las tolerancias estándar de la industria generalmente requieren mantener las rebabas entre 0,05 mm y 0,1 mm. Esto evita la perforación del aislamiento y garantiza un manejo seguro durante el montaje.
R: La vida útil depende del volumen y la dureza del material. Por lo general, las hojas realizan entre 30.000 y 50.000 cortes antes de requerir un nuevo rectificado o reemplazo.
R: Los cortes inclinados generalmente son el resultado de un espacio excesivo entre la hoja, rieles guía desgastados o una sujeción inadecuada del material durante el ciclo de corte.
R: Las unidades multifunción de alta gama pueden igualar la calidad, pero las líneas CNC dedicadas ofrecen mejor consistencia y velocidad para una producción continua de gran volumen.
R: La regla técnica general calcula la holgura entre aproximadamente el 5 % y el 8 % del espesor del material, dependiendo del temple de la aleación específica.
R: La velocidad del ariete hidráulico y la velocidad de corte influyen en el desgarro del material. Una presión constante y controlada produce una cara más limpia que un corte errático o demasiado rápido.
