La distribución de energía de alto amperaje requiere sistemas de conductos de bus diseñados con precisión. Los centros de datos y las instalaciones industriales exigen una potencia modular que oscila entre 100 A y 6500 A. Usted se enfrenta a un cuello de botella operativo específico al fabricar estos sistemas. Es difícil equilibrar el rápido escalamiento de la producción con un requisito de tolerancia cero para las fallas eléctricas. La fabricación manual introduce variaciones en la aplicación del aislamiento y el ensamblaje final, lo que provoca fallas en el campo. La evaluación de una moderna línea de producción de conductos para barras requiere una comprensión granular de sus distintas etapas de fabricación. Debe realizar un seguimiento de cada paso, desde el procesamiento del conductor en bruto hasta la inspección automatizada. Dominar estas etapas garantiza que las inversiones de capital produzcan una infraestructura libre de defectos y compatible. Analizaremos la maquinaria, las tolerancias y los flujos de trabajo exactos necesarios para construir una planta de fabricación de alto rendimiento.
La automatización no es negociable para lograr coherencia: la integración de una línea de ensamblaje de barras colectoras automática reduce la variación mecánica y garantiza una compresión uniforme en toda la carcasa del conducto.
La integridad del aislamiento dicta la vida útil: la máquina envolvedora automática de barras colectoras es el punto crítico de falla en la producción; Es obligatorio un control preciso de la tensión y la superposición para evitar descargas parciales.
El cumplimiento continuo requiere pruebas automatizadas: las pruebas manuales son insuficientes para líneas de alto rendimiento; una máquina automática de inspección de barras estandariza la validación visual, mecánica y eléctrica.

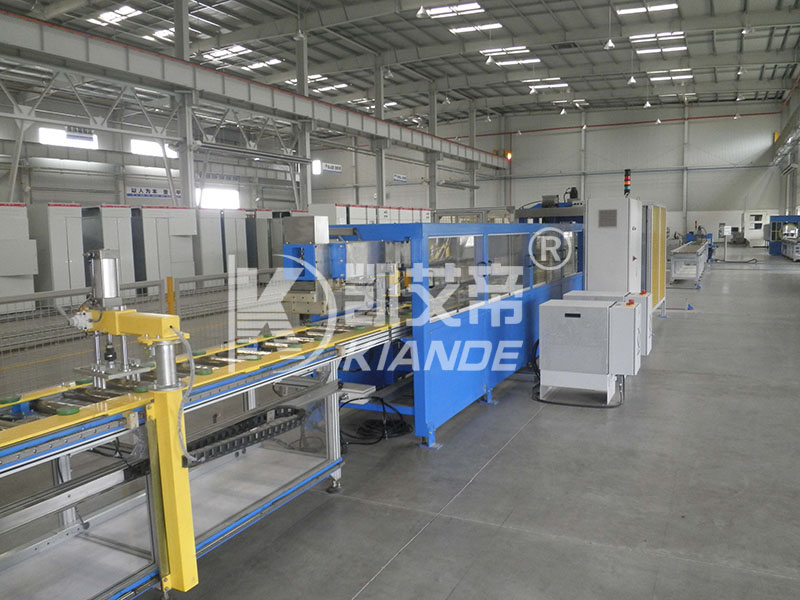

La integración del sistema define el retorno de la inversión: el verdadero valor de una línea de producción radica en el flujo continuo de material entre la fabricación de chapa metálica, el procesamiento de conductores y el ensamblaje final.
Los compradores técnicos deben alinear las especificaciones de la línea de producción con las demandas exactas del mercado. Necesita una base clara de terminología antes de configurar una planta de fábrica. Una barra colectora se refiere estrictamente al elemento conductor en bruto. Normalmente utilizamos cobre T2 o aluminio 6101 para estos conductores internos. Un conducto de autobús representa el sistema completamente cerrado. Incluye los conductores, el aislamiento aplicado y la carcasa exterior protectora. Un electroducto se refiere a sistemas prefabricados con capacidades enchufables. Las instalaciones utilizan electroductos para la distribución inteligente de energía donde el acceso al suministro de energía requiere flexibilidad. Conocer estas distinciones evita costosos errores de especificación al solicitar equipos de fabricación.
Una producción exitosa depende de estrictas métricas de calidad. Debe lograr cero huecos de aislamiento en todos los conductores de fase. El estricto cumplimiento de los principios de diseño NEMA BU 1.1 e IEC 61439-6 sigue siendo obligatorio para el cumplimiento global. Las tasas de chatarra minimizadas impactan directamente en la rentabilidad de la fabricación, especialmente dados los volátiles precios de las materias primas como el cobre y el aluminio. Cualquier desviación en la flexión del conductor o en la envoltura del aislamiento compromete todo el sistema. Las fallas eléctricas dentro de una carcasa sellada a menudo provocan arcos eléctricos catastróficos. El proceso de fabricación debe eliminar por completo el error humano mediante controladores lógicos programables (PLC) y maquinaria servoaccionada.
Los fabricantes eligen entre líneas de producción totalmente automatizadas, semiautomáticas y manuales. Cada categoría ofrece distintas capacidades de rendimiento y flexibilidad de diseño. Las líneas manuales requieren un capital inicial bajo, pero adolecen de una calidad inconsistente y tiempos de ciclo lentos. Las líneas semiautomáticas equilibran costes y eficiencia. Automatizan etapas de alto riesgo, como el envoltorio, y dejan los accesorios personalizados para el montaje manual. Las líneas totalmente automatizadas maximizan el rendimiento y garantizan la repetibilidad. Requieren un gasto de capital significativo pero ofrecen el tiempo de ciclo más bajo por metro.
| Tipo de línea de producción | Tiempo de ciclo promedio (por 3 m de longitud) | Diseño Flexibilidad | Probabilidad de defectos | Requisito del operador |
|---|---|---|---|---|
| Totalmente automatizado | 3 a 5 minutos | Bajo (configuraciones rígidas) | <0,1% | 2-3 técnicos |
| Semiautomatizado | 10 a 15 minutos | Alto (accesorios personalizados) | 1,5% | 5-7 operadores |
| Fabricación manual | 30+ minutos | Máxima flexibilidad | > 5,0% | 10+ trabajadores |
La evaluación de la eficiencia de la línea de producción requiere realizar un seguimiento de métricas operativas específicas. Los gerentes de fábrica confían en estos indicadores clave de desempeño para justificar las actualizaciones de equipos.
Tiempo de ciclo por metro: dicta la producción general de la fábrica y los plazos de entrega.
Tiempo de cambio: Mide los minutos necesarios para cambiar la producción de un perfil de 400A a un perfil de 4000A.
Relación huella-producción: Evalúa la eficacia con la que el equipo utiliza el espacio disponible.
Rendimiento del primer paso (FPY): realiza un seguimiento del porcentaje de conductos terminados que pasan la inspección eléctrica sin necesidad de volver a trabajar.
La fabricación comienza con el procesamiento de conductores de cobre o aluminio en bruto. El sistema corta, perfora y dobla el metal según especificaciones exactas. Los equipos CNC de precisión se encargan de estas tareas para evitar tensiones mecánicas en el material conductor. Las hojas de corte deben permanecer afiladas para evitar la creación de rebabas en los bordes. Las rebabas actúan como puntas afiladas que perforan fácilmente las películas aislantes durante las etapas posteriores. Utilizamos cepillos desbarbadores automáticos inmediatamente después de la estación de corte para redondear los bordes afilados. Las operaciones de punzonado crean los agujeros necesarios para los bloques de juntas y soportes estructurales. El doblado CNC garantiza que los conductores mantengan el espaciado de fase adecuado dentro del recinto final, manteniendo tolerancias tan estrictas como +/- 0,1 mm.
Las redes de distribución de energía rara vez discurren en línea recta. Las instalaciones requieren codos, tes y extremos con bridas para sortear obstáculos estructurales. Estos accesorios personalizados exigen técnicas de fabricación especializadas. Doblar un codo de 90 grados requiere perfiles CNC distintos en comparación con las longitudes rectas estándar. Debe tener en cuenta la recuperación elástica del material, que varía entre cobre y aluminio. La flexibilidad del diseño se vuelve muy relevante aquí. Las líneas de producción a menudo envían accesorios personalizados a estaciones semiautomáticas dedicadas. Esto evita cuellos de botella en la línea recta principal de alta velocidad.
El recinto exterior protege los conductores internos de daños ambientales e impactos mecánicos. Las máquinas perfiladoras dan forma a láminas de metal planas en perfiles estructurales rígidos. El acero galvanizado y el aluminio extruido sirven como materiales principales de la carcasa. El aluminio ofrece una excelente disipación de calor y un peso reducido, lo que lo hace ideal para centros de datos de alta capacidad. El acero proporciona una resistencia mecánica superior para aplicaciones industriales pesadas. Los procesos de chapa metálica incluyen corte por láser, plegado y recubrimiento en polvo. La fabricación precisa garantiza que las piezas de la carcasa se entrelazan perfectamente durante el montaje final, evitando la entrada de humedad.
Las aplicaciones del mundo real dictan diferencias de fabricación específicas. Los conductos de bus de fase aislados encierran cada conductor de fase por separado. Las centrales eléctricas los utilizan para evitar fallas entre fases. Los conductos de bus de fase segregados colocan todos los conductores en un gabinete pero los separan con barreras metálicas conectadas a tierra. Los sistemas de fases no segregadas albergan todos los conductores juntos sin barreras. La línea de producción debe adaptar sus estaciones de montaje y fabricación de chapa metálica para cumplir con estos distintos requisitos estructurales. Cambiar entre estos diseños requiere ajustes de herramientas programables en la línea de perfilado.
El aislamiento transforma un conductor en bruto en una fase eléctrica segura. Los fabricantes suelen utilizar película Mylar (PET) o recubrimientos epoxi. La película Mylar proporciona rigidez dieléctrica y resistencia térmica excepcionales. Especificamos aislamiento Clase B (130 °C) o Clase F (155 °C) según el amperaje objetivo. La capa de aislamiento evita la formación de arcos eléctricos entre fases adyacentes. También protege contra cortocircuitos a la carcasa metálica conectada a tierra. El espesor constante del aislamiento garantiza que el sistema cumpla con su capacidad de voltaje nominal sin degradación durante décadas de operación continua.
La aplicación manual de una película aislante provoca inconsistencias peligrosas. Una máquina envolvedora automática de barras colectoras elimina este riesgo por completo. La máquina alimenta el conductor a través de un cabezal envolvedor giratorio accionado por servomotores sincronizados. Los carretes de película Mylar giran alrededor de la barra colectora que avanza. Los controladores lógicos programables dictan la velocidad y la rotación exactas. Esta sincronización garantiza una envoltura perfecta y continua a lo largo de toda la longitud del conductor. Los operadores ingresan las dimensiones del conductor en la HMI y la máquina calcula automáticamente el paso y la velocidad de rotación requeridos.
El control de tensión automatizado evita que la película se estire o se hunda. El estiramiento reduce la rigidez dieléctrica de la película de PET, creando puntos débiles. La flacidez crea bolsas de aire entre el aislamiento y el metal. Las bolsas de aire provocan descargas parciales y eventuales puntos calientes térmicos. Normalmente ajustamos la tensión de envoltura entre 15 y 25 Newtons. La programación precisa de la superposición garantiza que las capas de película se apilen perfectamente. Una superposición estándar del 50 % proporciona el doble de espesor de aislamiento en toda la barra colectora. Estas características automatizadas previenen directamente fallas catastróficas del aislamiento en el campo.
El encintado a alta velocidad conlleva riesgos mecánicos inherentes. El desgarro de la película detiene la producción y requiere un retrabajo manual. El espesor inconsistente de la película compromete la seguridad eléctrica. Las máquinas envolvedoras modernas mitigan estos problemas mediante sensores ópticos avanzados. Los sensores controlan la tensión de la película en tiempo real. Detectan microdesgarros y pausan automáticamente la máquina antes de que avancen los segmentos defectuosos. Este sistema de retroalimentación de circuito cerrado garantiza que sólo los conductores perfectamente aislados lleguen a la etapa de montaje. Los equipos de mantenimiento deben limpiar estos sensores ópticos diariamente para evitar lecturas falsas positivas causadas por el polvo de fábrica.
El montaje marca la convergencia de los conductores preparados y la carcasa fabricada. Las fases aisladas se alinean dentro de la mitad inferior del gabinete de chapa metálica. Los espaciadores y aisladores de policarbonato bloquean los conductores en sus posiciones designadas, manteniendo una separación exacta entre fases. Luego, la mitad superior de la carcasa desciende hasta su lugar. Esta etapa requiere absoluta precisión para evitar pellizcar o raspar el aislamiento Mylar. Cualquier daño aquí inutiliza la etapa de envoltura anterior y crea una falla oculta dentro del conducto sellado.
Asegurar la carcasa implica remachar, presionar y atornillar. Una línea automática de montaje de barras colectoras aplica una presión uniforme en todo el conducto. Las prensas hidráulicas comprimen las mitades de la carcasa a presiones superiores a 150 bar. Las estaciones de remachado automatizadas aseguran las uniones de forma permanente mediante remaches autoperforantes (SPR) espaciados exactamente a 150 mm. Los conductores con control de torsión aprietan los pernos según las especificaciones de ingeniería exactas. Esta consistencia mantiene la integridad estructural en longitudes estándar de hasta 3 metros. La compresión uniforme también mejora la disipación de calor al eliminar los espacios de aire entre los conductores y la carcasa.
Las instalaciones modernas exigen una infraestructura inteligente. La distribución inteligente de energía requiere sistemas de monitoreo integrados. La línea de montaje debe acomodar la instalación de sensores térmicos y módulos de medición inteligentes. Los técnicos integran sensores de temperatura de fibra óptica dentro de la carcasa antes del sellado final. Estos sensores monitorean las fluctuaciones de temperatura en tiempo real a través de los conductores de fase. La integración de estos módulos durante el montaje prepara la infraestructura para aplicaciones avanzadas del centro de datos en el futuro, lo que permite a los administradores de instalaciones monitorear el equilibrio de carga de forma dinámica.
Los gerentes de fábrica deben equilibrar la automatización con la flexibilidad. El ensamblaje manual funciona mejor para accesorios direccionales personalizados y recorridos de bajo amperaje. Los operadores humanos pueden adaptarse fácilmente a ángulos únicos y configuraciones de articulaciones complejas. Las líneas automatizadas destacan por su repetibilidad a alta velocidad para tiradas comerciales estándar. Un enfoque híbrido suele dar los mejores resultados. Las fábricas utilizan la línea automatizada para tramos rectos y encaminan los codos a estaciones de ensamblaje manual especializadas equipadas con herramientas de asistencia neumática.
El control de calidad evita que la infraestructura defectuosa llegue al campo. Cada conducto de autobús terminado se somete a rigurosas pruebas antes de su envío. Las inspecciones visuales y mecánicas verifican las dimensiones estructurales y el torque de los sujetadores. Las pruebas de resistencia de contacto garantizan que los bloques de juntas conduzcan la electricidad de manera eficiente y, por lo general, requieren lecturas inferiores a 10 microohmios. Las pruebas de fase confirman la correcta alineación de los conductores individuales. La prueba de resistencia de aislamiento mide la integridad de la envoltura de Mylar utilizando un megaóhmetro de 1000 V. Las pruebas de sobrepotencial (dieléctrico o hipot) de CA someten el sistema a alto voltaje, a menudo 2,5 kV durante un minuto, para exponer debilidades ocultas del aislamiento.
Las pruebas manuales crean enormes cuellos de botella en la producción e introducen errores subjetivos. Una máquina automática de inspección de barras ejecuta estas pruebas de forma secuencial sin intervención humana. El conducto terminado llega a la bahía de pruebas sobre transportadores motorizados. Los brazos robóticos conectan sondas de prueba a los extremos expuestos del conductor. La máquina ejecuta el conjunto completo de pruebas eléctricas en menos de tres minutos. También valida la funcionalidad de cualquier sensor inteligente integrado. Las pruebas automatizadas estandarizan el proceso de validación y eliminan el juicio humano subjetivo.
Los sistemas de inspección automatizados capturan grandes cantidades de datos de prueba. La máquina registra las métricas exactas de resistencia y voltaje de cada unidad en una base de datos SQL centralizada. Esta captura de datos automatizada simplifica los informes de cumplimiento de las normas NEMA e IEC. Realiza un seguimiento de los programas de calibración de la máquina para garantizar la precisión de las pruebas. En caso de una falla en el campo, la trazabilidad del lote permite a los fabricantes aislar el ciclo de producción exacto. Este enfoque basado en datos protege al fabricante de responsabilidad y garantiza la seguridad del producto.
Las etapas finales de fabricación preparan el producto para la instalación en campo. Los técnicos instalan bloques de juntas en los extremos del conducto del autobús. Estos bloques utilizan un diseño de un solo perno que permite a los contratistas conectar rápidamente múltiples longitudes en el sitio. Los sistemas de etiquetado aplican códigos de barras y códigos QR a la carcasa. Estas etiquetas guían el montaje en campo y brindan acceso instantáneo a los datos de prueba a través de dispositivos móviles. El embalaje protector protege el equipo de la humedad y los impactos durante el transporte. Los plásticos termorretráctiles y las cajas de madera personalizadas garantizan que el producto llegue intacto al lugar de construcción.
Los conductos de autobuses de alto amperaje representan una infraestructura enorme y pesada. Un sistema 6500A contiene cantidades sustanciales de cobre sólido, que a menudo pesa más de 100 kilogramos por metro. Mover estas unidades terminadas requiere equipo especializado en manejo de materiales. Puentes grúa equipados con elevadores por vacío mueven los pesados conductos desde la línea de montaje. Unos transportadores de rodillos motorizados transportan las unidades hasta el muelle de envío. Los protocolos de manipulación segura evitan la flexión estructural y protegen al personal de la fábrica de lesiones por levantamiento.
La integración de una línea de producción completa exige una cuidadosa planificación espacial. Un diseño lineal maximiza el rendimiento de alta velocidad pero requiere un espacio enorme, que a menudo supera los 50 metros de longitud. Un diseño en forma de U conserva el espacio y centraliza el manejo de materiales. Debe tener en cuenta el espacio necesario para la automatización de longitud recta junto con las estaciones de montaje personalizadas. Las bahías de pruebas en línea y las zonas de embalaje también consumen una cantidad importante de metros cuadrados. Una ingeniería de diseño adecuada evita cuellos de botella en el flujo de materiales y atascos de montacargas.
La fabricación automatizada cambia el conjunto de habilidades laborales requeridas. You no longer need armies of manual laborers. Necesita técnicos capaces de programar CNC, solucionar problemas de PLC y calibrar máquinas. Operar una máquina automática de embalaje o ensamblaje requiere conocimientos de software especializados. La brecha de habilidades presenta un riesgo importante de implementación. Las instalaciones deben invertir mucho en la capacitación de los operadores para maximizar el tiempo de actividad del equipo y evitar errores de programación que provoquen desperdicio de material.
La maquinaria de alta precisión exige programas de mantenimiento rigurosos. La calibración de rutina sigue siendo esencial para las máquinas de inspección y los tensores de envoltura. Una máquina de inspección mal calibrada podría pasar por un aislamiento defectuoso. Un tensor de envoltura flojo creará peligrosas bolsas de aire. Los estrictos protocolos de mantenimiento mantienen el cumplimiento y garantizan la seguridad del producto. Los gerentes de fábrica deben almacenar repuestos críticos para minimizar el tiempo de inactividad no planificado.
Inspeccione y limpie los sensores ópticos de la máquina envolvedora diariamente.
Verifique semanalmente los niveles de fluido hidráulico y los manómetros de la prensa de ensamblaje.
Calibre mensualmente las sondas de prueba de hipot contra un estándar conocido.
Reemplace los cepillos desbarbadores en la línea de procesamiento de conductores cada 500 horas de operación.
Audite el plano de planta actual de sus instalaciones para determinar si un diseño lineal o en forma de U se adapta mejor a sus limitaciones de rendimiento y manejo de materiales objetivo.
Defina sus rangos de amperaje exactos y sus requisitos de volumen diario para dimensionar correctamente la maquinaria de procesamiento de conductores y las prensas hidráulicas.
Solicite simulaciones detalladas del tiempo de ciclo a los fabricantes de equipos para verificar sus afirmaciones de rendimiento antes de emitir órdenes de compra.
Establezca un programa de capacitación dedicado centrado en la programación CNC, resolución de problemas de PLC y calibración de sensores ópticos para sus técnicos de mantenimiento.
R: La barra colectora es el elemento conductor interno, generalmente cobre o aluminio en bruto. El conducto bus incluye estas barras colectoras, el aislamiento aplicado y la carcasa exterior protectora. Una vía de bus generalmente se refiere a un tipo específico de conducto de bus prefabricado con capacidades enchufables para la distribución inteligente de energía.
R: Elimina el error humano en la aplicación de aislamiento. La máquina garantiza un control preciso de la tensión y una superposición uniforme de la película. Esto evita bolsas de aire y puntos calientes térmicos, asegurando una rigidez dieléctrica uniforme y evitando arcos eléctricos catastróficos.
R: La máquina ejecuta un conjunto completo de pruebas. Estas incluyen pruebas de resistencia de contacto, pruebas de resistencia de aislamiento, verificación de fases y pruebas de sobrepotencial (dieléctrico) de CA. También realiza inspecciones mecánicas y visuales automatizadas.
R: Si bien los tramos rectos pasan por líneas principales altamente automatizadas, los accesorios personalizados requieren un manejo diferente. Los codos, tes y compensaciones a menudo se dirigen a estaciones de ensamblaje especializadas y dobladoras CNC semiautomáticas para garantizar la flexibilidad de diseño necesaria.
R: Sí. Las líneas automatizadas modernas cuentan con ajustes de presión hidráulica y par programables. Los operadores ajustan estos parámetros para adaptarse a las diferentes propiedades mecánicas, resistencias a la tracción y tasas de expansión de los metales de cobre y aluminio.
R: El tamaño varía según la capacidad y el diseño. Sin embargo, el manejo automatizado de materiales, las bahías de pruebas en línea y el ensamblaje de alta velocidad requieren un espacio lineal significativo. Una línea totalmente integrada suele abarcar varios cientos de metros cuadrados.
R: Los equipos CNC automatizados y las líneas de montaje programables reducen drásticamente los tiempos de cambio. Lo que antes tomaba horas en los sistemas manuales heredados, ahora toma minutos. Los operadores simplemente cargan nuevos perfiles de software para ajustar los ángulos de flexión y las presiones de ensamblaje.
