¿Las barras colectoras de cobre alimentan sus sistemas eléctricos modernos? Ya sea que esté fabricando aparamentas, transformadores o paneles de distribución de energía de alta capacidad, trabajar con este metal altamente conductor representa una inversión financiera importante. Cuando los ajustes del taller no están calibrados incorrectamente para el material en cuestión, el resultado es predecible. Se obtienen residuos costosos, rebabas peligrosas en los bordes y una conductividad eléctrica gravemente comprometida. Por lo tanto, una calibración precisa basada en el espesor exacto del metal es absolutamente esencial para cualquier instalación de fabricación.
En mis años trabajando en talleres y en ingeniería de uniones eléctricas, he visto exactamente cómo el espesor del cobre afecta el radio de curvatura, la holgura de punzonado, la presión de corte y la configuración general del equipo. Al dominar estos parámetros en su máquina de barras colectoras , garantizará una fabricación impecable. Este dominio extiende la vida útil de las herramientas y mantiene los más altos estándares de seguridad en sus conexiones eléctricas.
El espesor dicta el tonelaje: los materiales de cobre más gruesos requieren exponencialmente más fuerza hidráulica para las operaciones de doblado y punzonado. Si no se ajusta esto, se producirá un procesamiento incompleto y se detendrán las bombas.
La holgura del troquel es crucial: el espacio físico entre el punzón y el troquel debe aumentar proporcionalmente con el espesor del metal. Esto evita la rotura de la herramienta y las rebabas de los bordes afilados.
La recuperación elástica varía: las barras colectoras más gruesas experimentan diferentes niveles de recuperación elástica mecánica durante la flexión. Esto requiere ajustes específicos de sobreflexión en entornos digitales.
El corte requiere ajustes de espacio: una estación de corte necesita una calibración precisa del espacio de la hoja según el espesor del material para garantizar un corte limpio y sin distorsiones.
La automatización moderna es obligatoria: invertir en un sistema de control digital automatiza cálculos de espesor complejos. Esto reduce drásticamente el error humano y el desperdicio de material durante la producción de gran volumen.
El cobre de grado eléctrico sirve como estándar industrial para la distribución de energía debido a su excepcional conductividad eléctrica y propiedades térmicas. Sin embargo, desde el punto de vista de la ingeniería mecánica, el cobre posee características únicas que exigen un manejo cuidadoso. Si bien es muy dúctil, también exhibe una importante resistencia a la tracción y es muy propenso a endurecerse por trabajo. Esto significa que a medida que se deforma durante el procesamiento de la barra de unión de cobre , su estructura de grano interno cambia. El metal se vuelve más duro y quebradizo en el punto exacto de manipulación. En consecuencia, las dimensiones físicas del cobre alteran su reacción a la fuerza mecánica.
Además, debemos mirar hacia dónde se dirige la industria. El rápido cambio global hacia infraestructuras de energía renovable, centros de datos de alta capacidad y redes de carga de vehículos eléctricos ha cambiado fundamentalmente los requisitos materiales. Estas aplicaciones de alta carga exigen un amperaje enorme. Esto obliga a los ingenieros a especificar barras colectoras de cobre más gruesas y pesadas, que a menudo alcanzan entre 12 mm y 16 mm. Como resultado, las instalaciones de fabricación se están alejando rápidamente de las configuraciones manuales. Hoy en día, cada ajuste de presión hidráulica, selección de herramientas y parámetro digital debe calibrarse rigurosamente con el espesor exacto del material como variable fundamental.
Cuando se dobla un conductor pesado, el material en el exterior de la curva se estira bajo tensión. Al mismo tiempo, el material del interior se comprime. El límite entre estas dos fuerzas opuestas se conoce como eje neutral. A medida que aumenta el espesor del material, se expande la distancia desde el eje neutro hasta el borde exterior. Esto amplifica significativamente la fuerza de estiramiento.
Para evitar que el metal se fracture por fuera o se arrugue por dentro, los operadores deben respetar el radio mínimo de curvatura. Una regla de ingeniería estándar dicta que el radio de curvatura interior debe ser al menos igual al espesor del material de cobre blando. Doblar demasiado bruscamente una barra colectora gruesa usando una matriz en V estrecha provoca concentraciones de tensión localizadas. Estas microfracturas degradan gravemente tanto la conductividad eléctrica como la integridad mecánica.
Además, la recuperación elástica es la tendencia natural del metal a intentar volver a su forma plana original después de que se elimina una fuerza de flexión. El grosor influye mucho en este ángulo de recuperación elástica. Generalmente, los materiales más delgados exhiben un mayor grado de recuperación elástica en relación con su espesor porque un mayor porcentaje del metal permanece en la zona elástica. Por el contrario, las barras colectoras más gruesas requieren una fuerza enorme para doblarse. Esto empuja más material hacia la zona plástica. Sin embargo, la fuerza absoluta necesaria para superar la recuperación elástica en el cobre grueso es inmensa. Los operadores deben ajustar la configuración del ángulo de flexión en la interfaz para doblar demasiado el cobre intencionalmente. Por ejemplo, puede conducir el troquel a 88 grados para lograr un ángulo final perfecto y relajado de 90 grados.
Imagínese a un operador luchando con una pesada barra colectora de 15 mm de espesor. Si el tonelaje del equipo se establece demasiado bajo para ese espesor, la bomba hidráulica se detendrá. Gemirá bajo la presión y no podrá completar la curva. Por el contrario, establecer un tonelaje hidráulico demasiado alto en cobre fino impulsará el material de manera demasiado agresiva hacia el interior del troquel. Esto deja desagradables marcas de acuñación y provoca deformaciones en la sección transversal. Los requisitos de fuerza de flexión aumentan exponencialmente a medida que aumenta el espesor del cobre. Duplicar el espesor de la barra colectora efectivamente cuadriplica la fuerza de flexión requerida.
En cualquier punzonadora de barras colectoras de cobre , la holgura del troquel es posiblemente el parámetro más crítico. La holgura del troquel es el espacio físico medido entre el diámetro exterior de la herramienta del punzón descendente y el diámetro interior del troquel inferior. La regla general para el cobre eléctrico es que la holgura total del troquel debe ser aproximadamente del 5 al 8 por ciento del espesor del material. Naturalmente, a medida que aumenta el espesor, este juego debe aumentar proporcionalmente.
Si el espacio libre está configurado para cobre de 5 mm pero se usa en un lote de 10 mm, el punzón requerirá una fuerza excesiva para penetrar. Esto provoca un desgaste severo de la herramienta y un sobrecalentamiento peligroso. Incluso puede provocar que el punzón se rompa o se atasque dentro de la matriz durante la retracción. Por otro lado, si el espacio es demasiado grande para el espesor del material, el cobre será arrastrado hacia el interior del troquel en lugar de cortarse limpiamente. Esto produce rebabas pesadas, bordes rasgados y una deformación convexa inaceptable alrededor del agujero.
Los operadores también deben asegurarse de que su equipo tenga la capacidad de tonelaje adecuada para perforar espesores específicos. La fórmula estándar para calcular la fuerza de punzonado es el perímetro del agujero multiplicado por el espesor del material, multiplicado por la resistencia al corte del cobre. Debido a que el espesor del material es un multiplicador directo en esta ecuación, el procesamiento de materiales más gruesos exige una capacidad hidráulica significativamente mayor. Los ajustes inadecuados en materiales gruesos a menudo provocan ventosas. Esta es una distorsión física en la que la superficie plana del cobre alrededor del orificio perforado se inclina hacia afuera. En la ingeniería eléctrica, en las uniones atornilladas es imprescindible una superficie de contacto perfectamente plana para evitar la formación de arcos eléctricos y una peligrosa acumulación de calor.
Cortar cobre no es simplemente cortar metal como tijeras cortan papel. Es un proceso de deformación plástica controlada seguida de una fractura calculada. Una estación de corte utiliza una cuchilla superior que desciende más allá de una cuchilla inferior fija. La distancia horizontal entre estas dos palas debe ajustarse meticulosamente en función del espesor de la barra colectora. Para un corte óptimo, este espacio normalmente debe establecerse entre el 3 y el 5 por ciento del espesor del material.
Específicamente, el cobre fino requiere una separación entre cuchillas muy estrecha. Si el espacio es demasiado ancho, el material delgado se doblará o doblará entre las hojas en lugar de cortarse limpiamente. El cobre grueso requiere una separación más amplia entre las hojas. Si el espacio es demasiado estrecho en un conductor pesado, las líneas de fractura por corte secundarias no se alinearán correctamente. Esto da como resultado un borde dentado, una fuerza de corte excesiva y un rápido desgaste de las hojas endurecidas.
Al cortar conductores pesados con ajustes de separación incorrectos, los operadores frecuentemente se encuentran con vuelcos. Este defecto mecánico ocurre cuando el borde superior del corte se tira hacia abajo y se deforma mucho antes de que comience el corte real. Un vuelco severo reduce el área plana de la sección transversal de la barra colectora en la junta, lo que afecta negativamente a la conexión eléctrica. Al calibrar la separación de las cuchillas de la estación de corte y la fuerza de sujeción para que coincidan con el espesor específico del lote, los operadores garantizan un corte limpio y perpendicular.
Para ayudar a los ingenieros y operadores a estandarizar los procesos de su taller, a continuación encontrará una guía de referencia rápida que demuestra cómo los parámetros escalan con el espesor del cobre.
| Espesor de cobre | Radio de curvatura mínimo recomendado Espacio | libre óptimo para la matriz Separación | de hoja sugerida |
|---|---|---|---|
| 3 mm - 5 mm | R5 | 0,15 mm - 0,40 mm | 0,10 mm - 0,20 mm |
| 6 mm - 10 mm | R10 | 0,30 mm - 0,80 mm | 0,25 mm - 0,50 mm |
| 12 mm - 16 mm | R16 | 0,60 mm - 1,28 mm | 0,50 mm - 0,80 mm |

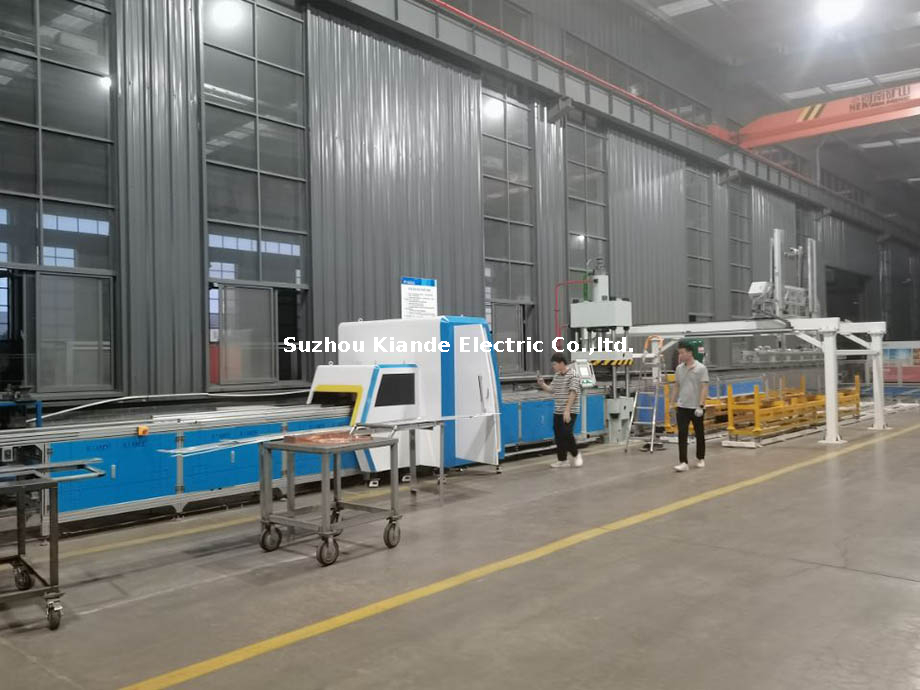

Para lograr resultados consistentes, los operadores deben seguir un estricto protocolo de calibración al realizar la transición entre diferentes espesores de cobre. Las variaciones de espesor por parte del proveedor del material pueden alterar fácilmente el resultado de la fabricación.
El primer paso es medir el espesor real del lote de cobre utilizando calibradores digitales. Las tolerancias del molino pueden variar en fracciones de milímetro. Una vez medido, el operador ingresa el espesor, el ancho y los ángulos objetivo deseados exactos en la interfaz digital. Los sistemas avanzados utilizan estas entradas para calcular automáticamente la profundidad de carrera requerida, la posición del tope trasero y la compensación estimada de la recuperación elástica.
La entrada de datos por sí sola no puede compensar el hardware físico incorrecto. El espesor de la barra colectora dicta el tamaño de las herramientas utilizadas en todas las estaciones. Para doblar, debe seleccionar una matriz en V donde el ancho de la abertura sea apropiado para el espesor. Para perforar, verifique que el juego de punzón y matriz instalado coincida tanto con el diámetro del orificio requerido como con el porcentaje de espacio libre específico de la matriz dictado por la masa del cobre.
Independientemente de lo avanzado que sea el equipo, las pruebas empíricas siguen siendo un paso fundamental. Nunca procese una pieza de producción final sin realizar pruebas. Utilice un trozo de cobre del mismo lote para realizar una prueba de doblado, punzonado y corte. Inspeccione la pieza de prueba en busca de rebabas, grietas o imprecisiones dimensionales. Ajuste los parámetros de carrera digitales en función de estos resultados del mundo real antes de ejecutar el volumen de producción completo.
Históricamente, ajustar la configuración de la máquina para diferentes espesores requería interruptores de límite manuales, medidores físicos y operadores altamente experimentados. Si bien las máquinas manuales siguen siendo viables para la producción de bajo volumen con materiales consistentes y delgados, son muy susceptibles al error humano cuando las dimensiones del material aumentan. La actualización a un sistema de control numérico por computadora representa un gran salto en el control de calidad.
Para instalaciones que manejan una amplia variedad de tareas de fabricación, una todo en uno máquina procesadora de barras colectoras de cobre es la solución más eficiente. Al evaluar estas máquinas para su adquisición, debe examinar las especificaciones técnicas comparándolas con las barras colectoras más gruesas requeridas. Por ejemplo, un centro de procesamiento digital de alta gama suele estar equipado con un cilindro de punzonado de 500 kN y controles PLC Siemens. Esta configuración maneja sin esfuerzo barras colectoras de cobre de hasta 16 mm de espesor y 250 mm de ancho. Garantiza una profundidad de trazo de precisión de una fracción de milímetro. Si su instalación planea procesar conductores de alta resistencia de 20 mm, deberá seleccionar modelos con marcos de doble columna reforzados y unidades de potencia hidráulica mejoradas para evitar la deflexión estructural durante la operación.
El espesor del cobre es la métrica fundamental que controla cada configuración de su equipo de fabricación. Desde alterar la separación de la hoja durante el corte hasta dictar la holgura del troquel al punzonar y la profundidad de la carrera al doblar, comprender cómo interactúa el espesor con la fuerza hidráulica no es negociable. Dominar estos ajustes garantiza conexiones eléctricas de alta conductividad, prolonga significativamente la vida útil de sus herramientas y reduce drásticamente el costoso desperdicio de material.
Si sus instalaciones tienen problemas con inconsistencias, rebabas peligrosas o retrasos en la configuración manual, es hora de actualizar sus capacidades. Invertir en un centro de procesamiento digital automatiza estos complejos cálculos de espesor. Mejora la eficiencia de su producción diaria y la calidad del producto final. Evalúe sus requisitos de espesor actuales y futuros y visite busbarequipment.com para encontrar el equipo automatizado ideal adaptado a las demandas específicas de su taller.
Las capacidades de las máquinas varían significativamente según el modelo y el fabricante. Las máquinas industriales estándar suelen procesar barras colectoras de cobre de hasta 12 mm a 16 mm de espesor. Hay disponibles modelos industriales especializados de alta resistencia que pueden soportar espesores de 20 mm o más. Estas máquinas más pesadas requieren unidades de potencia hidráulica sustancialmente más grandes y marcos estructurales fuertemente reforzados para evitar la deflexión durante la operación.
Para el cobre de grado eléctrico, la pauta general de ingeniería es establecer la holgura total del troquel en aproximadamente del 5 al 8 por ciento del espesor del material. Si está perforando una barra colectora de 10 mm de espesor, el espacio total entre el punzón y la matriz debe estar entre 0,5 mm y 0,8 mm. Este espacio preciso garantiza un corte limpio y evita que la herramienta se atasque durante la retracción.
El agrietamiento en el radio exterior casi siempre se debe al uso de un radio de curvatura demasiado estrecho para el espesor del material determinado. Cuando el cobre pesado se fuerza a formar un ángulo agudo, las fibras externas se estiran más allá de sus límites físicos de tracción y se fracturan. Para resolver esto, los operadores deben usar un radio de punzón más grande y una matriz en V más ancha para distribuir la tensión de flexión sobre una superficie más grande.
Si bien los requisitos dependen de la carga de amperaje específica, la mayoría de las aplicaciones comerciales de aparamenta de baja tensión utilizan un espesor de cobre mínimo de 3 mm a 5 mm para la conexión a tierra o las fases de baja corriente. Sin embargo, los buses de distribución principales suelen comenzar en 6 mm y escalar hasta 12 mm o más para gestionar de forma segura las cargas térmicas y evitar caídas de voltaje.
Sí, el temperamento juega un papel muy importante. El cobre estirado en duro tiene un límite elástico mucho mayor en comparación con el cobre blando recocido. Por lo tanto, doblar una barra colectora trefilada de 10 mm requerirá un tonelaje hidráulico significativamente mayor y exhibirá una recuperación elástica mucho mayor que una barra colectora de cobre blando de 10 mm. Los operadores deben ajustar la profundidad de su carrera digital en consecuencia al cambiar el templado del material.
