Una barra colectora es una tira de metal que transporta electricidad de alta potencia a los dispositivos cercanos. Esta guía explica qué hace, sus tipos, materiales, usos y cómo se fabrica. Verá cómo estas piezas mantienen en funcionamiento los sistemas eléctricos modernos, desde pequeños dispositivos hasta enormes redes de fábricas. Conocer las barras colectoras le ayudará a elegir la adecuada para sus necesidades de energía. El artículo cubre diferentes diseños, opciones de cobre versus aluminio, pasos de producción y ejemplos del mundo real. También aprenderá cómo las máquinas hacen que la construcción de barras colectoras sea más rápida y mejor. Al final, podrá elegir opciones de barras colectoras con confianza para la distribución de energía. Este conocimiento es importante para los ingenieros y constructores que trabajan con electricidad. Empecemos por lo básico.
Una barra colectora es una tira de metal que reúne la energía en un solo lugar, haciendo que el cableado sea más fácil y seguro.
Elija tipos de barras colectoras según su espacio y necesidades actuales: de barra única para configuraciones simples, de barras múltiples para corrientes más altas y laminadas para usos compactos de alta frecuencia.
El cobre conduce mejor la electricidad y es más resistente, pero el aluminio es más ligero y cuesta menos. Elija según lo que más importa: rendimiento, peso o precio.
La fabricación automatizada de barras colectoras garantiza precisión y resultados constantes, lo que aumenta la velocidad y la calidad y reduce los errores.
Las barras colectoras son muy importantes en aparamentas , sistemas de energía renovable y centros de datos porque proporcionan una distribución de energía confiable y efectiva.
Una barra colectora eléctrica es una tira o barra de metal que recoge y envía energía eléctrica. Puede encontrarlo dentro de aparamentas, tableros y subestaciones. Esta parte sustituye a las complejas redes de cables con un único camino para conducir la electricidad. Puede manejar cargas de corriente pesadas mientras mantiene todo el sistema ordenado y organizado. Aprender sobre barras colectoras eléctricas le ayudará a crear configuraciones de distribución de energía que sean más seguras y funcionen mejor.
La función principal de una barra colectora eléctrica es actuar como punto de encuentro central para los circuitos que entran y salen. La energía ingresa a la barra colectora desde una fuente como un transformador o generador. Luego, muchos circuitos derivados se conectan a este conductor compartido. Esta configuración simplifica mucho el cableado. No es necesario tender cables separados desde la fuente a cada carga. Los sistemas de barras colectoras también reducen la posibilidad de que se produzcan conexiones sueltas y sobrecalentamiento.
La forma en que funciona depende de que la barra colectora tenga baja resistencia. La electricidad se mueve a través del metal con muy poca pérdida de energía. La barra colectora en sí generalmente no tiene aislamiento que la cubra. En su lugar, utiliza un espacio de aire en lugar de una capa protectora. Esto es diferente de los cables, que tienen capas exteriores gruesas. El diseño abierto ayuda a que el calor escape más fácilmente. También simplifica la comprobación y reparación del sistema. Puedes ver todo el recorrido de la corriente de un vistazo.
Las barras colectoras eléctricas desempeñan un papel importante a la hora de compartir la energía eléctrica. Sirven como soporte principal para los conjuntos de aparamenta. Vinculan disyuntores, seccionadores y transformadores en un diseño limpio. El uso de barras eléctricas ahorra espacio y hace que el sistema sea más confiable. Puedes colocar más circuitos en un panel más pequeño. La estructura rígida también soporta mejor el estrés físico que los cables flexibles.
Cada barra colectora en un sistema de distribución proporciona un lugar estable para montar dispositivos de protección. Esta configuración facilita la búsqueda de problemas y la realización de cambios. Puedes agregar o quitar circuitos sin tener que volver a cablear todo el panel. El diseño modular de estos sistemas facilita el cultivo. También manejan bien las corrientes de falla. La construcción fuerte detiene los daños durante los cortocircuitos. Puede encontrarlos en fábricas, edificios de oficinas y sitios de energía renovable. Desde granjas solares hasta centros de datos, mueven electricidad sin desperdicio. Saber qué hacen estas piezas le ayudará a elegir el tipo adecuado para su proyecto.
El diseño de la barra colectora comienza eligiendo una forma que se ajuste a sus necesidades de energía. La configuración de una sola barra es la opción más sencilla. Obtiene una barra de metal sólido, a menudo de cobre o aluminio, colocada sobre aisladores. Este tipo funciona bien para aparamenta pequeña y usos de baja corriente. Ofrece un camino sencillo para la electricidad sin mucha complejidad.
Los diseños de barras múltiples apilan varios conductores juntos. Es posible que veas dos, tres o más barras dispuestas una al lado de la otra. Cada barra se conecta a diferentes fases o circuitos. Esta configuración le permite transportar más corriente sin necesidad de una barra más gruesa. El espacio entre barras deja escapar bien el calor. También puede conectar muchos dispositivos en diferentes puntos del conjunto.
Las barras colectoras laminadas utilizan un método diferente. Se apilan capas finas de material conductor con aislamiento entre ellas. Esto crea una forma plana y compacta que maneja bien las corrientes de alta frecuencia. El diseño laminado reduce la inductancia y mejora la calidad de la energía. A menudo se ven en electrónica de potencia, inversores y otros equipos sensibles.
Las barras colectoras tipo sándwich son como las laminadas pero utilizan capas más gruesas. Ponen múltiples funciones en una sola pieza. Puede agregar canales de enfriamiento o puntos de montaje directamente en la estructura. Este tipo funciona donde el espacio es pequeño pero las necesidades de rendimiento son altas.
Cada tipo de barra colectora tiene sus ventajas y desventajas para su proyecto. Las barras colectoras rígidas, al igual que los diseños de una o varias barras, tienen una gran resistencia mecánica. Manejan vibraciones y estrés físico sin doblarse. Su construcción simple facilita la verificación y reparación. Pero las barras colectoras rígidas ocupan más espacio y necesitan una planificación cuidadosa de las curvas y conexiones.
Las barras colectoras laminadas son excelentes para la refrigeración y el rendimiento eléctrico. Las capas delgadas tienen más superficie para enfriarse. También reducen las interferencias entre conductores. La desventaja es un mayor costo y una fabricación más compleja . Necesita herramientas precisas para hacer capas consistentes con un buen aislamiento.
Las barras colectoras aisladas son más seguras en cajas abarrotadas. El aislamiento evita el contacto accidental y necesita menos espacio. Puede montarlos más cerca, ahorrando espacio en el panel. Además, las barras colectoras aisladas combaten mejor el óxido y la suciedad que las desnudas. El aislamiento cuesta un poco más, pero los beneficios de seguridad a menudo hacen que valga la pena.
Tu elección depende de lo que necesites. Piense en las necesidades actuales de clasificación, espacio y refrigeración. Es posible que un panel de distribución simple solo necesite barras colectoras rígidas. Un cargador de vehículo eléctrico pequeño podría funcionar mejor con barras colectoras laminadas. Verifique sus límites cuidadosamente antes de elegir un tipo de barra colectora. El diseño correcto de barras colectoras hace que su sistema sea más confiable y sencillo.
Al elegir el director de orquesta adecuado para su proyecto, tiene que tomar una gran decisión. El cobre y el aluminio cambian el funcionamiento del sistema, cuánto pesa y cuánto cuesta. Ambos metales aportan sus propios puntos fuertes. Conocer estas diferencias le ayudará a elegir el mejor material de barra colectora para lo que necesita.
La siguiente tabla muestra las principales diferencias entre los dos materiales de barras colectoras comunes.
Propiedad | Cobre | Aluminio |
|---|---|---|
Conductividad eléctrica | Excelente (100% SIGC) | Bueno (~61% SIGC) |
Resistencia a la tracción | 32.000 libras/pulg² | |
Densidad | ~8,9 g/cm³ | |
Peso para la misma ampacidad | Base | 30-70% más ligero |
Costo relativo | Más alto | sustancialmente menor |
El cobre mueve la electricidad mejor que el aluminio. También soporta más fuerza de tracción, con 50 000 lb/in² frente a las 32 000 lb/in² del aluminio. Eso hace que el cobre sea resistente y duradero en lugares hostiles. El aluminio es mucho más ligero y pesa sólo alrededor del 30% del cobre para el mismo tamaño. Para transportar la misma corriente que una barra de cobre, una barra de aluminio debe ser más gruesa. Incluso con ese tamaño más grande, la configuración final suele pesar entre un 30 y un 70 % menos..
Ese ahorro de peso realmente importa cuando la energía debe viajar lejos. Las barras colectoras de aluminio ejercen menos tensión sobre los soportes que las sujetan. El metal también cuesta menos, lo que lo convierte en una elección inteligente para trabajos grandes. Pero debes sopesar estos beneficios con el espacio adicional que ocupa una barra de aluminio más grande. Para espacios reducidos de aparamenta, gana la mejor conductividad del cobre en un tamaño más pequeño.
El lugar donde se instala la barra colectora juega un papel importante en su duración. El cobre soporta bien el óxido y la corrosión en la mayoría de los lugares interiores. Al aluminio le crece una capa delgada y no conductora en su superficie. Con el tiempo, esta capa puede agregar resistencia donde se conectan las piezas. Por eso las juntas de aluminio necesitan una atención especial.
Los recubrimientos pueden solucionar este problema. Tienes varias opciones de emplatado para elegir. El estañado protege contra la corrosión y mantiene una superficie conductora. El niquelado hace que el metal sea más duro y resistente al desgaste. El baño de oro brinda la mejor protección de todas. Para entornos de fábrica difíciles, los recubrimientos en polvo epoxi crean un escudo fuerte y no conductor contra la humedad y los productos químicos.
El mejor material de barra colectora depende de su trabajo específico. Los centros de datos y los sistemas de energía solar o eólica suelen utilizar cobre chapado porque es confiable. Las compañías eléctricas pueden elegir el aluminio para tramos largos porque es más barato y liviano. El material que elija también afecta la forma en que se fabrica la barra colectora. Una máquina de barras colectoras debe soportar la mayor resistencia del cobre o la naturaleza más blanda del aluminio. Las modernas máquinas de barras procesan ambos metales con gran precisión.
La fabricación de una barra colectora eléctrica requiere cuidado en cada paso. Se comienza con cobre o aluminio en bruto y luego se le da forma mediante varios pasos controlados. Cada paso afecta qué tan bien se conecta la parte final. Pequeños errores pueden provocar puntos calientes o articulaciones débiles. Conocer este proceso le ayudará a comprender por qué la automatización es importante en la producción moderna.
El proceso de elaboración sigue un orden claro. Comienza con el corte, donde una máquina corta la barra en bruto a la longitud que necesita. Los cortes precisos evitan el desperdicio de material y garantizan que cada pieza encaje en su caja. Luego viene el punzonado, que crea orificios de montaje, ranuras de aire o puntos de conexión. Estos agujeros deben quedar alineados exactamente con las piezas que unen. Los agujeros que no están alineados provocan tensión y un contacto eléctrico deficiente.
Doblar es el paso que necesita más habilidad. Le das forma a la barra para sortear obstáculos o conectar piezas a diferentes alturas. La curva de plegado debe coincidir con las características del material. El cobre necesita un manejo diferente al del aluminio. Una curvatura demasiado pronunciada agrieta el metal. Una curva demasiado suave desperdicia espacio. Las máquinas modernas descubren el ángulo correcto por sí solas, ajustando la recuperación elástica según el grosor del material.
El tratamiento superficial finaliza el proceso. El enchapado o estañado protege la barra colectora contra la oxidación y reduce la resistencia de contacto. La siguiente tabla muestra opciones comunes :
Tratamiento superficial | Impacto en la conductividad |
|---|---|
Estañado | Proporciona una buena protección contra la oxidación; reduce un poco la resistencia de contacto |
Niquelado | Aumenta la protección contra la oxidación; la superficie dura se adapta a conexiones deslizantes |
Chapado en plata | Reduce bien la resistencia de contacto, mejorando la conductividad general. |
Tratamiento de aislamiento | Agrega aislamiento eléctrico; Los métodos termorretráctiles pueden reducir la liberación de calor. |
El espesor del revestimiento es importante para la protección. Los expertos recomiendan 12,5 µm para una buena protección contra la oxidación y 25 µm para una protección excelente. Las barras colectoras de las baterías eléctricas suelen utilizar entre 5 y 15 µm para detener la oxidación. El tratamiento superficial adecuado mantiene baja la resistencia de contacto y evita el sobrecalentamiento en las juntas. También permite conectar diferentes metales, estabilizando las uniones de aluminio y cobre..
La fabricación manual de barras colectoras funciona para lotes pequeños, pero falla en cuanto a consistencia. Cada trabajador se dobla y golpea de manera un poco diferente. El cansancio provoca errores. La producción se desacelera a medida que los trabajadores revisan los tamaños una y otra vez. La automatización soluciona estos problemas mediante un control programable.

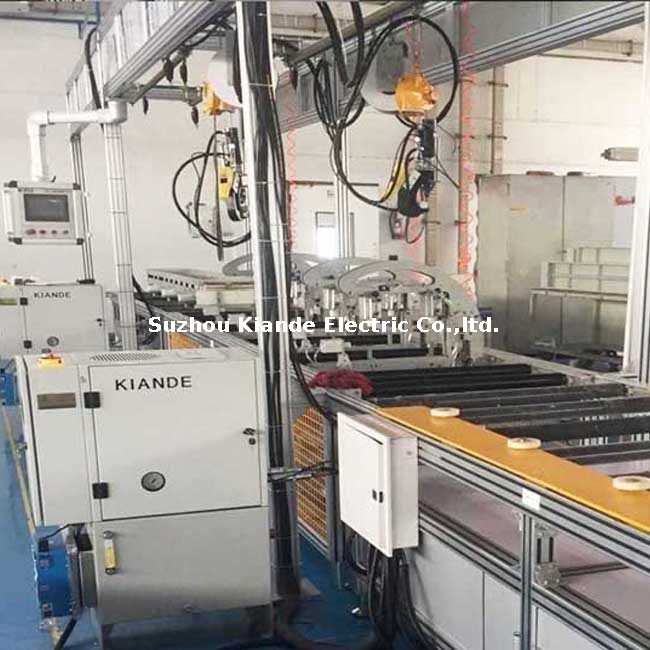

Las máquinas de barras colectoras CNC cambian el flujo de trabajo. Usted establece la configuración una vez, luego la máquina se encarga de cortar, perforar y doblar por sí sola. Los resultados muestran un gran salto. Una máquina CNC fabrica 800 piezas por día frente a las 200 piezas con métodos manuales. Esto supone un aumento de 4 veces en la producción diaria. La velocidad de producción aumenta aproximadamente un 30 % después de cambiar a herramientas automatizadas. En la fabricación de transformadores, la velocidad total aumenta un 20% utilizando máquinas de barras colectoras CNC.
Las máquinas de barras colectoras automatizadas demuestran esta ventaja en automatización. Con una máquina CNC, usted ingresa los parámetros requeridos y la máquina maneja todas las operaciones (corte, punzonado y doblado) sin intervención manual. Se ajusta automáticamente a las propiedades del material, lo que garantiza una calidad constante y conexiones confiables.
La automatización también hace que las cosas sean más seguras. Los trabajadores se mantienen alejados de bordes afilados y maquinaria pesada durante la operación. La máquina mantiene las piezas móviles detrás de protecciones. Las paradas de emergencia reaccionan de inmediato. El control de calidad se mantiene constante porque cada pieza sigue el mismo programa. Reduce los costos laborales y al mismo tiempo aumenta la calidad de la producción. Para cualquier operación seria de fabricación de barras colectoras, las herramientas automatizadas marcan la diferencia entre luchar para satisfacer la demanda y superar los objetivos de producción en todo momento.
Las barras eléctricas se encuentran en casi todos los sistemas de distribución de energía. Pueden transportar grandes corrientes en un espacio pequeño, por lo que son muy útiles en muchas industrias. Estas tiras de metal ayudan a mover la electricidad de manera segura y eficiente, desde aparamentas en las fábricas hasta inversores solares que envían energía limpia a la red.
Los conjuntos de aparamenta son el lugar más común para utilizar barras colectoras eléctricas. Dentro de un panel típico de media tensión, las barras colectoras rígidas envían energía entrante a disyuntores, desconectadores y relés de protección. Esta configuración crea un diseño limpio y ordenado que facilita tanto la instalación como el mantenimiento de las barras colectoras. Puede ver cada ruta del circuito rápidamente, lo que ayuda a encontrar problemas más rápidamente y reduce el tiempo de inactividad.
El tamaño de la barra colectora que necesita depende de la clasificación actual de su tablero. La siguiente tabla muestra los tamaños típicos de barras de cobre utilizados en paneles de media tensión:
Rango de corriente nominal | Tamaño indicativo de cobre por fase |
|---|---|
630A – 1250A | 1 de 60x10 mm a 1 de 80x10 mm |
1250A – 2000A | 1 de 100x10 mm a 2 de 80x10 mm |
2000A – 3150A | 2 de 100x10 mm a 2 de 120x10 mm |
3150A – 4000A | 3 x 100x10 mm o equivalente diseñado |
Estos números son comunes en el mercado. Su elección final depende del diseño de la caja, el aumento de temperatura permitido y el nivel de falla. Los fabricantes de paneles también utilizan accesorios de barras colectoras, como conectores y uniones, para realizar conexiones seguras y de baja resistencia entre secciones. Estas piezas garantizan que todo el conjunto funcione bien bajo una carga constante.
Los usos de las barras colectoras eléctricas siguen creciendo hacia nuevas áreas. Los parques solares y las instalaciones eólicas dependen de estos conductores para recolectar energía de muchos conjuntos y enviarla a inversores. La alta capacidad de corriente de los sistemas de barras colectoras maneja la producción cambiante de fuentes renovables sin demasiado calor. Las barras colectoras de cobre recubiertas resisten el óxido causado por las condiciones exteriores, lo que le brinda décadas de servicio confiable.
Los centros de datos son otro mercado de rápido crecimiento para la tecnología de barras colectoras. Estos lugares necesitan enormes cantidades de energía en espacios reducidos. Las barras colectoras laminadas funcionan bien aquí porque su diseño plano reduce la inductancia y mejora la calidad de la energía. Puede colocarlos en bastidores superiores o debajo de pisos elevados, lo que ahorra un valioso espacio para los servidores. El diseño modular de los sistemas de barras colectoras también le permite agregar rápidamente más capacidad a medida que aumentan sus necesidades informáticas.
Las modernas máquinas de barras colectoras procesan cobre y aluminio con gran precisión, y una gama de accesorios para barras colectoras garantiza conexiones confiables en todo su sistema. Ya sea que construya aparamenta para una empresa de servicios públicos o distribución de energía para un enorme centro de datos, necesita equipos que brinden una calidad constante. La tecnología de automatización le ayuda a satisfacer esas necesidades de manera eficiente.
Una barra colectora eléctrica es la parte principal de la distribución de energía moderna. Aprendiste que esta simple pieza de metal facilita el cableado, mejora la seguridad y soporta bien cargas eléctricas pesadas. Elegir el tipo correcto (de una sola barra, de varias barras o laminado) depende de sus límites de espacio y de sus necesidades actuales.
Elegir entre cobre y aluminio es una compensación entre rendimiento y costo. El cobre proporciona una mejor conductividad y dura más. El aluminio es más ligero y económico. Ambos funcionan bien si eliges el adecuado para tu trabajo.
Una buena fabricación realiza conexiones seguras y controla el calor. Problemas exactos de parada de corte, punzonado y doblado. Máquinas de barras colectoras automatizadas y piezas adicionales están disponibles para sus necesidades. El uso de dicho equipo puede mejorar el proceso de fabricación de barras colectoras y brindar una distribución de energía confiable.
Piensa en lo que más importa para tu proyecto. El cobre funciona mejor para conducir electricidad y dura más en condiciones difíciles. El aluminio es mucho más ligero y cuesta menos. Para enviar energía a largas distancias, el aluminio suele ser la mejor opción. Para espacios reducidos donde se necesita un tablero compacto, el tamaño más pequeño del cobre tiene más sentido.
Debe revisar su sistema de barras con frecuencia para detectar conexiones sueltas a tiempo. Apriete las uniones atornilladas de vez en cuando. Limpie las superficies con un paño para que no se acumule polvo y atrape el calor. Busque signos de óxido o cambios de color. La mayoría de los sistemas sólo necesitan una revisión visual una vez al año. Los escaneos de imágenes térmicas lo ayudan a encontrar puntos calientes antes de que causen fallas.
Sí, las máquinas de barras modernas funcionan bien con ambos metales. Los equipos de barras colectoras modernos cambian su configuración según el material y el ancho del conductor. Esto le proporciona curvas limpias y sin grietas. La máquina mantiene los perfiles y conductores alineados correctamente. Obtendrá una calidad constante sin importar el metal que elija.
Las barras eléctricas deben seguir reglas regionales como las normas IEC o UL. Estas reglas cubren cuánto espacio necesita alrededor de las piezas, los niveles de aislamiento y qué tan caliente puede llegar a ser el sistema. Debe asegurarse de que su sistema de barras colectoras cumpla con los códigos locales. Los buenos recintos y protectores evitan el contacto accidental. Habla siempre con un ingeniero cualificado para comprobar que todo sigue las reglas.
La automatización elimina los errores humanos de trabajos repetitivos. Una máquina de barras colectoras CNC sigue las mismas configuraciones programadas en cada ciclo. Obtendrá el mismo espacio entre orificios y ángulos de flexión en cada pieza. Esta consistencia reduce las fallas en las articulaciones y los puntos calientes. La velocidad de producción aumenta aproximadamente un 30% en comparación con hacer las cosas a mano.
