Una máquina de barras colectoras CNC corta barras colectoras de cobre o aluminio con precisión por computadora. Piense en esta máquina de barras colectoras como un centro de mecanizado que corta, perfora y dobla, todo en un solo proceso fluido. El sistema CNC controla cada estación mediante un dibujo programado del embarrado, por lo que no es necesario realizar un marcado manual. El control numérico computarizado garantiza que los resultados sean precisos y repetibles dentro de tolerancias estrictas. Este artículo explica cómo funciona, sus ventajas y su papel en la fabricación moderna. Los fabricantes modernos dependen de este equipo para realizar conexiones eléctricas confiables con calidad constante. Acelera enormemente la producción y reduce los costos laborales. Industrias clave como aparamenta, subestaciones y vehículos de nueva energía se benefician de sus capacidades de procesamiento de alta velocidad.
Una máquina de barras colectoras CNC corta, perfora y dobla, todo en un solo proceso automatizado.
Utiliza control por computadora para lograr alta precisión y repetibilidad , lo que reduce los errores.
Los fabricantes reducen sus costos laborales entre un 40 y un 50 por ciento y fabrican productos entre 3 y 5 veces más rápido.
La máquina hace que las cosas sean más seguras al mantener a los trabajadores alejados de tareas riesgosas.
Ayuda a integrar fábricas inteligentes con monitoreo en tiempo real y mantenimiento predictivo.
Una máquina de barras colectoras CNC es un centro de mecanizado polivalente para barras colectoras metálicas. Utiliza un sistema CNC para combinar tareas que antes requerían varias máquinas, operadores y pasos de sujeción. Ahora una máquina los hace todos de forma automática, precisa y eficiente. La máquina tiene partes centrales como un sistema CNC (el cerebro), una estación de trabajo que sostiene la barra colectora y unidades de procesamiento para punzonar, cortar y doblar. Los modelos de alta gama también tienen un cambiador automático de herramientas y un sistema de alimentación, y todos trabajan juntos para automatizar el flujo de trabajo.
El sistema CNC controla cada estación mediante un dibujo programado del embarrado. Un patrón plano de barra colectora se exporta desde el software ECAD/MCAD como un archivo DXF . El archivo DXF se envía a la máquina a través de USB o Ethernet. El módulo de importación DXF del controlador CNC busca líneas de plegado, agujeros y líneas de corte según sus tipos de entidad CAD. El controlador crea una secuencia de procesamiento optimizada basada en la cinemática de la máquina, teniendo en cuenta el tiempo de cambio de herramienta y los límites físicos. El operador observa una simulación gráfica de la secuencia de procesamiento completa en la pantalla táctil del CNC para detectar errores de programación antes de procesar el material. El operador carga el material e inicia el ciclo automático, que la máquina ejecuta sin más ayuda del operador.
La máquina dobla, perfora y corta barras colectoras de cobre y aluminio automáticamente. La barra colectora se sujeta una vez al inicio del ciclo y nunca sale de su sistema de referencia. Un único controlador CNC coordina todas las operaciones desde un punto de referencia común. El tope trasero del servo posiciona la barra colectora para la primera curva. La unidad de doblado hidráulico forma el doblez al ángulo programado utilizando retroalimentación del codificador en tiempo real. El tope trasero reposiciona la barra colectora para un orificio perforado y la unidad de punzonado hidráulico impulsa la herramienta a través del material en la coordenada programada precisa. El tope trasero avanza nuevamente para el siguiente doblez o punzonado. Finalmente, la barra colectora se coloca en la cizalla para realizar el corte a medida. A lo largo de la secuencia, la relación posicional de la barra colectora con cada estación de herramientas se mantiene mediante ejes controlados numéricamente, no mediante la habilidad del operador o transferencias de accesorios.
Componente | Función |
|---|---|
Mecanismo de alimentación | El eje X utiliza dos juegos de abrazaderas de potencia principal y auxiliar más una barra colectora de servo sujeción; Estos pueden trabajar de forma independiente o juntos para completar el trabajo de alimentación. |

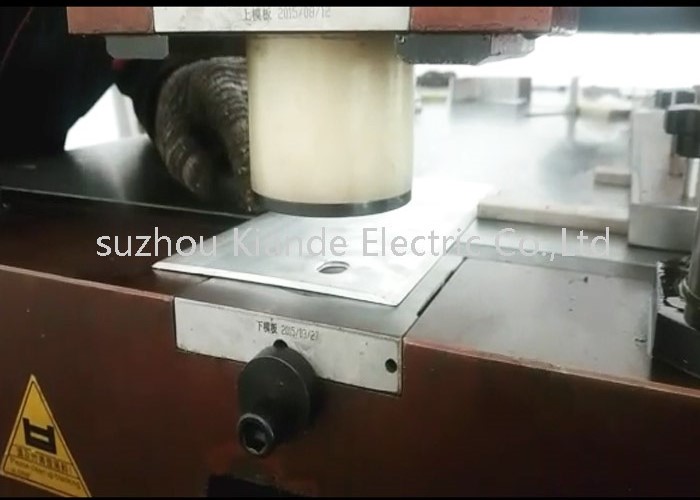

Estación de estampado | La máquina incluye un molde de punzonado y un centro hidráulico relacionado, lo que indica una estación de punzonado/estampado dedicada para el procesamiento de barras colectoras. |
Unidad de doblado | La fuente describe máquinas dobladoras de barras colectoras que utilizan accionamiento hidráulico o servocontrol con matrices de doblado para doblar barras colectoras de cobre o aluminio en las formas requeridas. |
Sistemas adicionales | La máquina de barras colectoras CNC también incluye un controlador CNC, un dispositivo de salida servo, un centro hidráulico, un molde de corte y un molde de estampado. |
El sistema ATC con portaherramientas BT40 permite transiciones rápidas entre diferentes tareas de mecanizado sin tiempo de inactividad.
Esta máquina procesadora de barras colectoras CNC se diferencia de un procesador de barras colectoras hidráulico convencional en algunos aspectos. Una máquina de barras colectoras CNC utiliza un servoaccionamiento con servomotores de CA independientes y retroalimentación de posición de circuito cerrado en cada eje. Un procesador de barras hidráulicas convencional utiliza una unidad de potencia hidráulica con paradas mecánicas y ajustes de presión; no tiene control de circuito cerrado. La máquina de barras colectoras CNC logra una precisión del ángulo de flexión de ±0,3° mediante el monitoreo de torque en tiempo real que compensa el rebote del material; no se produce ninguna desviación del ángulo debido a la temperatura del aceite. El procesador convencional logra una precisión de ±1° y se produce una desviación del ángulo debido a las variaciones de la temperatura del aceite y al desgaste del tope mecánico. La máquina de barras colectoras CNC también ofrece entre un 40% y un 50% menos de costos de energía porque los servomotores consumen energía solo durante el movimiento activo, con un consumo inactivo cercano a cero. El procesador convencional hace funcionar una bomba hidráulica continua, lo que resulta en un mayor consumo de energía total y en ralentí.
Una barra colectora es una tira de metal que transporta electricidad dentro de los sistemas eléctricos. Estos conductores mueven grandes corrientes entre aparamentas, transformadores y paneles de distribución. El cobre y el aluminio son los principales materiales de las barras colectoras. Cada metal tiene diferentes propiedades eléctricas que afectan las elecciones de diseño.
El cobre ETP (C11000) tiene una conductividad de 58 MS/m, que es 100% IACS , y una resistividad de 17,2 nΩ·m. El aluminio 1350 tiene una conductividad de 35 MS/m, aproximadamente 61% IACS y una resistividad de 28,3 nΩ·m. Los fabricantes eligen tiras planas para paneles y aparamentas porque su amplia superficie elimina bien el calor. Las formas de tubos huecos pesan menos y enfrían mejor. Los tipos trenzados o flexibles pueden doblarse en espacios reducidos.
El procesamiento de precisión garantiza que las conexiones sean confiables y evita que la temperatura de las juntas aumente demasiado. El corte preciso es muy importante para que las barras colectoras encajen y funcionen correctamente. Las buenas técnicas de flexión mantienen las barras colectoras fuertes y capaces de conducir electricidad.
El corte preciso es muy importante para que las barras colectoras encajen y funcionen correctamente. Las buenas técnicas de flexión mantienen las barras colectoras fuertes y capaces de conducir electricidad.
Cuando se dobla una barra colectora, la superficie de contacto cambia un poco, lo que aumenta la resistencia de contacto . Esta resistencia depende de qué tan planas y con qué fuerza se presionan entre sí las superficies. Doblar demasiado provoca un contacto deficiente, irregularidades y conexiones sueltas. Estos problemas aumentan la resistencia y pueden causar calentamiento local o incendios eléctricos.
Factor | Efecto sobre la resistencia de contacto |
|---|---|
Aumento del ángulo de flexión | ~5% de aumento de resistencia por cada aumento de 5 grados |
Aumento del desnivel de la superficie | ~10% de aumento de resistencia por cada 1 mm de aumento |
Ángulo de flexión excesivo | Mal contacto en la conexión debido a la reducción de la planitud y la presión de contacto |
Una máquina de barras colectoras CNC maneja estas estrictas tolerancias por sí sola. La máquina coloca orificios y características de corte importantes aproximadamente de 3 a 4 veces el espesor del material lejos de las curvaturas para detener la distorsión durante el conformado. También piensa en la acumulación de tolerancias, porque muchas curvas cambian la posición final de las características de montaje y contacto.
Los fabricantes que cambian a una máquina de barras colectoras CNC obtienen beneficios rápidos en tres áreas . El trabajo manual de barras requiere que los trabajadores midan, marquen y coloquen cada pieza a mano. Utilizan máquinas independientes para cortar, perforar y doblar. Cada vez que mueven una pieza entre máquinas, ocurren errores de alineación. Una máquina de una sola barra elimina estos pasos. Pone todas las operaciones en un ciclo automático.
La precisión es el primer beneficio que se puede medir. Los mejores modelos de máquinas de barras colectoras CNC tienen una precisión de ángulo de doblado de ±0,3° para estaciones de punzonado y doblado. Esta repetibilidad no es posible con métodos manuales. La máquina de Se ajusta activamente para la recuperación elástica del material. Suzhou Kiande va aún más lejos. Los sensores miden el espesor real y la resistencia durante la primera curva. El software calcula exactamente cuánta curvatura adicional se necesita. Los algoritmos activos utilizan datos de resistencia y espesor del material en tiempo real . Doblan demasiado el material para que se relaje en el ángulo objetivo exacto. Este proceso de circuito cerrado funciona para cobre y aluminio. Ajusta el coeficiente de rebote en función del ancho y la dureza del material. La producción aumenta de tres a cinco veces en comparación con los métodos manuales para formas complejas.
Las ganancias en eficiencia también son grandes. Los fabricantes que utilizan una máquina de barras colectoras CNC informan de un ahorro de costes de mano de obra del 40 % al 50 % por panel. Una configuración típica elimina entre 1,5 y 2,5 puestos de trabajo de tiempo completo. Dependiendo de los salarios locales, los ahorros anuales en costos laborales oscilan entre $ 20 000 y $ 50 000 por año. A precios estadounidenses, eliminar entre 1,5 y 2 trabajos manuales de fabricación ahorra entre 37.500 y 70.000 dólares cada año. Estos ahorros provienen de tiempos de ciclo más rápidos y menos retrabajo. La máquina también ofrece flexibilidad. Maneja diferentes tipos de barras de conexión, materiales y anchos sin cambios manuales. El equipo de Suzhou Kiande realiza perforaciones, contraperforaciones, cortes y estampados automáticos. Sigue parámetros programados.
El procesamiento tradicional depende en gran medida de trabajadores manuales calificados. Deben leer los dibujos correctamente, mantener una calidad constante y evitar errores costosos. La automatización elimina esta necesidad. La máquina lee el archivo DXF directamente. El operador carga material e inicia el ciclo. El controlador CNC maneja todas las opciones de posicionamiento, doblado, punzonado y corte. Este cambio permite a los fabricantes mantener una producción constante con operadores menos experimentados.
La seguridad mejora mucho con la automatización. Las máquinas CNC modernas tienen múltiples sistemas de seguridad. Las guardas entrelazadas se conectan al sistema de control. Si se abre durante el funcionamiento, la máquina se apaga inmediatamente. Las cortinas de luz crean barreras de infrarrojos. Detienen la máquina si algo rompe la viga. Los sensores de proximidad detectan cuando un operador se acerca demasiado. Los botones de parada de emergencia se encuentran en muchos lugares a los que puede llegar. La protección contra sobrecarga verifica el rendimiento de la máquina y la apaga antes de que ocurran daños.
Los operadores permanecen separados de la máquina por seguridad. Se centran principalmente en la programación y carga o descarga de material. No realizan directamente golpes ni cortes peligrosos. El diseño de seguridad de la máquina y los procesos automatizados mantienen a los operadores alejados de las zonas de peligro. Esto evita lesiones graves como lesiones en las manos.
Para los fabricantes que piensan en mejorar la producción, los beneficios de los equipos de barras colectoras CNC sobre los métodos manuales son claros. Una mayor precisión, menores costos, menos necesidad de trabajadores calificados y una operación más segura constituyen argumentos comerciales sólidos. El equipo de Suzhou Kiande muestra estos beneficios.
Los constructores de aparamenta, los contratistas de subestaciones y las empresas de ingeniería energética constituyen el grupo más grande de usuarios de equipos de barras colectoras CNC. Estas industrias necesitan barras colectoras que transporten grandes corrientes entre transformadores, disyuntores y paneles de distribución. En un armario de distribución pueden alojarse decenas de barras dobladas y perforadas. Cada barra debe encajar perfectamente en cada punto de conexión. El procesamiento manual no puede satisfacer esta demanda de volumen y precisión.
Suzhou Kiande suministra líneas de producción de conductos que se encargan del procesamiento, montaje, prueba y embalaje en un solo flujo conectado. Estas líneas vienen en configuraciones manuales, semiautomáticas y completamente automáticas. La empresa diseña cada línea en función del diseño de la fábrica, la capacidad y las necesidades de proceso del cliente. Los fabricantes de equipos originales de aparamenta logran un camino fluido desde el cobre en bruto hasta el conducto bus terminado. Suzhou Kiande también construye líneas de producción de gabinetes de distribución para clases de voltaje alto, medio y bajo. La empresa presta servicios a cientos de fabricantes de equipos eléctricos en todo el mundo.
Los módulos de baterías de vehículos eléctricos, los sistemas de energía de tránsito ferroviario y la distribución de energía de los centros de datos dependen de barras colectoras compactas y de alta precisión. Las barras colectoras para vehículos eléctricos se diferencian mucho de las barras industriales estándar. Utilizan láminas finas laminadas de cobre o cobre macizo. Sus anchos van desde 15 mm hasta 40 mm . Las tolerancias de flexión se ajustan a más o menos 0,2 grados para que los terminales se alineen correctamente. Son comunes las curvas en U de 40 mm con poco espacio libre y los giros complejos. Las películas laminadas integradas reemplazan los tubos termorretráctiles como aislamiento.
Parámetro | Barra colectora industrial estándar | Infraestructura de vehículos eléctricos y barra colectora de baterías |
|---|---|---|
Material conductor | Cobre rojo sólido (3,0 mm–12,0 mm) | Láminas finas laminadas de cobre o cobre macizo. |
Ancho típico | 50 mm - 120 mm+ | 15 mm - 40 mm (muy compacto) |
Tolerancia a la flexión | ±1,0° | ±0,2° |
Perfil de flexión | Grandes curvas planas/verticales | Curvas en U de 40 mm de espacio reducido y giros complejos |
Estándar de aislamiento | Tubo termorretráctil | Películas laminadas integradas (Mylar/Kapton) |
Una máquina de barras colectoras CNC satisface estas demandas mediante un control de circuito cerrado. El cobre C110 satisface necesidades de alta conductividad eléctrica y térmica. El estañado favorece la soldabilidad o el control de la corrosión por contacto. El niquelado o el cobre desnudo pueden adaptarse a condiciones ambientales y de temperatura específicas. de Suzhou Kiande El sistema de carga y almacenamiento de barras colectoras automatiza el manejo de materiales para producción de gran volumen. Realiza un seguimiento del inventario en tiempo real y se integra con unidades de procesamiento CNC. Estos sistemas son compatibles con la Industria 4.0 y la integración de fábricas inteligentes. Los fabricantes obtienen una calidad constante y costos laborales reducidos en todas las aplicaciones.
La máquina de barras colectoras se encuentra ahora en el centro de un cambio más amplio hacia la producción automatizada, inteligente y digital. IIoT conecta equipos, sensores y software para compartir datos en tiempo real. Esta conectividad permite que una máquina de barras colectoras CNC realice un seguimiento de los tiempos de ciclo, el desgaste de las herramientas y los indicadores de mantenimiento. Luego, el mantenimiento predictivo detecta problemas potenciales antes de que se produzca una falla, lo que reduce el tiempo de inactividad no planificado y extiende la vida útil del equipo. Para los fabricantes que buscan consistencia, velocidad y seguridad, este equipo es una inversión práctica más que un lujo.
El mercado de las máquinas dobladoras de barras colectoras está impulsado por la creciente demanda de sistemas de distribución eléctrica eficientes en la construcción y la fabricación. Los avances tecnológicos (específicamente la integración de IoT para el monitoreo en tiempo real y el mantenimiento predictivo) están mejorando la eficiencia operativa.
La tecnología CNC seguirá evolucionando. Espere una integración más estrecha con los sistemas de fábrica inteligentes y un análisis de datos más profundo en cada línea de procesamiento de barras colectoras.
Una máquina de barras trabaja con barras de cobre y aluminio . Cambia el coeficiente de rebote según el ancho y la dureza del material. Esto mantiene la flexión precisa para que no tengas que arreglarlo a mano.
Una máquina de barras colectoras CNC utiliza control de circuito cerrado y retroalimentación de codificador en tiempo real. Alcanza ±0,3° para doblarse. El sistema CNC compensa por sí solo la recuperación elástica del material.
Sí. La máquina lee dibujos DXF directamente. Maneja diferentes tipos de barras, materiales y anchos sin cambios manuales. Los operadores simplemente cargan el material e inician el ciclo.
Sí. Se vincula con sistemas ERP y equipos de inspección automática. La máquina es compatible con la Industria 4.0 con monitoreo en tiempo real y mantenimiento predictivo. Muchos fabricantes utilizan esta máquina de barras colectoras para reducir los costos de mano de obra.
