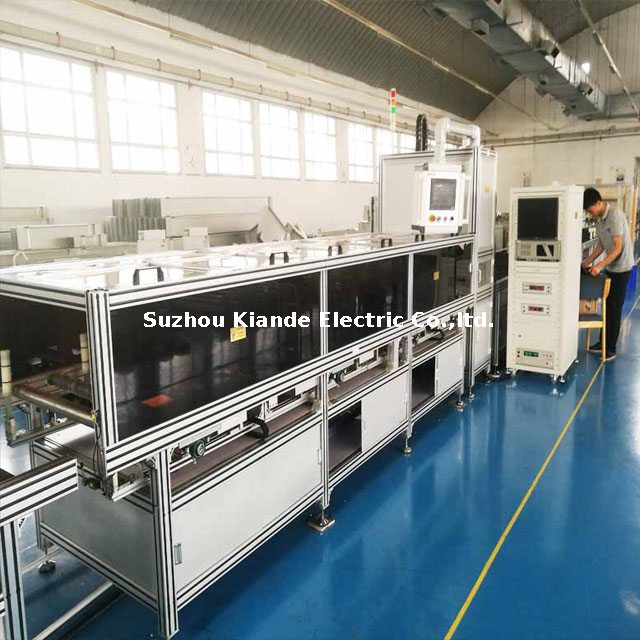

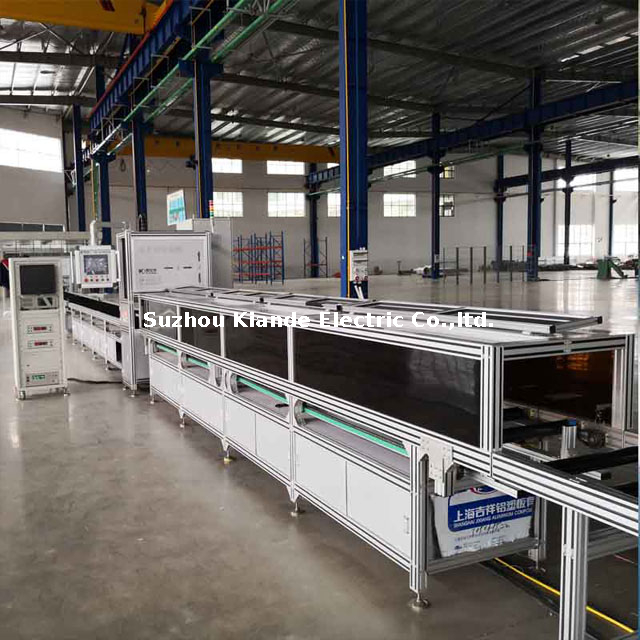

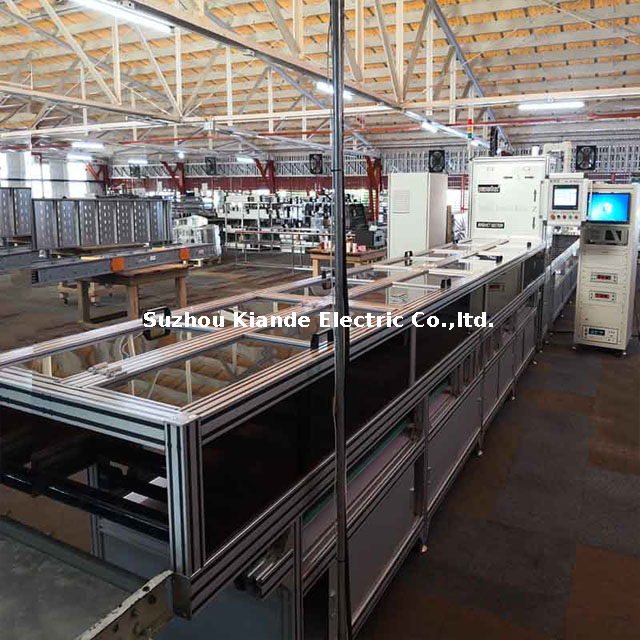

La máquina de inspección automatizada representa un avance fundamental en el control de calidad de final de línea para la fabricación de barras colectoras rectas. Este sofisticado sistema está diseñado con precisión y compuesto por tres zonas operativas principales: la estación de posicionamiento de alimentación, la estación de inspección central y la estación de descarga. Diseñada para eliminar el error humano y reducir significativamente el trabajo manual, esta arquitectura de flujo continuo garantiza que cada unidad se someta a una evaluación rigurosa sin obstaculizar su planta de producción. Al automatizar las fases de manipulación y prueba, las instalaciones pueden lograr una eficiencia de trabajo notable, completando una evaluación integral en tan solo 2 minutos por pieza. El zumbido suave y rítmico de los servomotores de doble eje (eje Z/eje X) que mueven las pesadas barras colectoras de cobre o aluminio a su posición es un testimonio de su precisión mecánica, evitando por completo detecciones perdidas y garantizando una coherencia absoluta en grandes tiradas de fabricación.

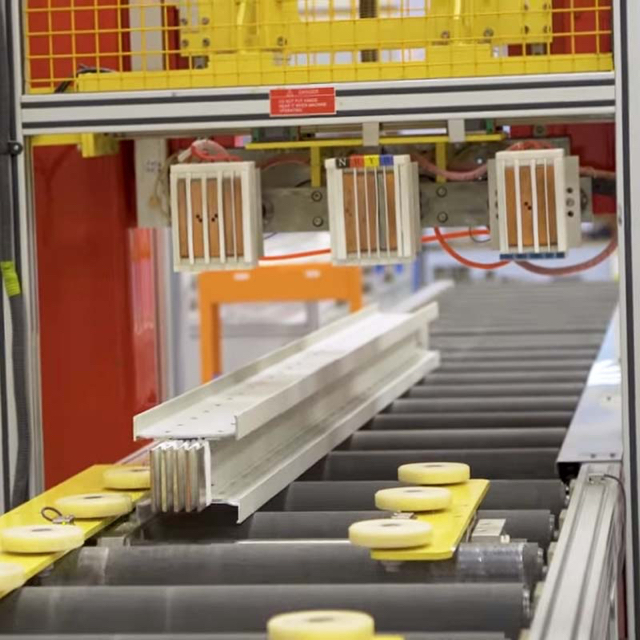

Cuando la barra colectora entra en la posición de alimentación, el sistema de control inteligente toma el control. Selecciona automáticamente el dispositivo de prueba correcto para iniciar la secuencia de diagnóstico, basándose directamente en la información identificada por el escáner de código de barras integrado o transmitida directamente desde la línea de montaje anterior. Una vez colocadas, las abrazaderas neumáticas se acoplan con un bloqueo mecánico firme y tranquilizador, y el sistema ejecuta tres evaluaciones críticas de seguridad eléctrica: la prueba de resistencia de alto voltaje (HV) (0~5000 V), la prueba de resistencia de aislamiento (1~1000 V) y la prueba de conexión a tierra (0~25 A). Para garantizar la máxima protección del operador durante estos procedimientos intensivos, la zona de pruebas está completamente aislada y equipada con múltiples dispositivos de bloqueo de seguridad físicos y basados en software, creando un entorno seguro que prioriza el bienestar del personal.

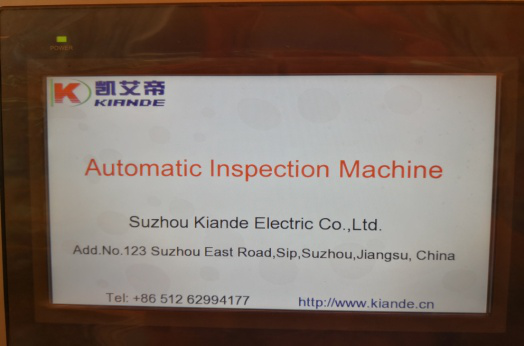

Una vez finalizado con éxito el ciclo de prueba, se generará instantáneamente un informe de prueba detallado y de alta precisión en la pantalla industrial nítida y de alto contraste. Aprovechando la trazabilidad avanzada de los datos, este informe se puede guardar localmente, imprimirse directamente en el sitio a través del sistema de impresión de informes opcional y registrarse de forma remota a través del almacenamiento seguro en la nube. El sistema es totalmente capaz de comunicarse bidireccionalmente con plataformas MES (Sistemas de ejecución de fabricación) o ERP de fábrica, lo que garantiza que sus datos de calidad estén siempre sincronizados con sus métricas operativas más amplias. Su formato de documento se puede personalizar completamente y configurar según los requisitos específicos del cliente, proporcionando información clara y procesable. La máquina de inspección automática se utiliza principalmente para la inspección de lotes en barras colectoras rectas. El tipo de barra colectora en codo se probará en una máquina de inspección manual para adaptarse a sus geometrías físicas únicas.
No. | Parámetros |
Modelo | KD-JCX/NC-E/H-6 |
Altura de la barra colectora | 100 mm ~ 650 mm |
Longitud de la barra colectora | 1200 mm ~ 6000 mm |
Tipo de barra colectora | Tipo de longitud recta |
Tipo de posición | Unilateral / Medio |
Eficiencia laboral | 2 min/pieza (el tiempo de prueba es ajustable). |
Números de servo | 2 eje (eje Z/eje X) |
Sistema de visión | Juicio de error de fase (opcional) |
Sistema de impresión | Impresión de códigos de barras/impresión de informes (opcional) |
Prueba de resistencia a alto voltaje | 0~5000V |
Prueba de aislamiento | 1~1000V |
Prueba de puesta a tierra | 0~25A |
Fuerza | 380~415VCA 50~60Hz 5kW |
Dimensión del equipo | Largo 12000 mm x ancho 1200 mm x alto 1900 mm |
Más allá de sus capacidades de prueba básicas, este equipo está diseñado para satisfacer las exigentes demandas de las modernas instalaciones de fabricación eléctrica. Sirve como un activo indispensable para las plantas de fabricación de barras colectoras, empresas de ensamblaje de aparamenta y líneas de producción de equipos de distribución de energía a gran escala que requieren un riguroso control de calidad de salida. El marco rígido de acero con recubrimiento en polvo proporciona una base sólida y libre de vibraciones, lo que garantiza que el delicado sistema de visión (juicio de error de fase opcional) capture datos claros y sin distorsiones durante cada ciclo.
Construidos con materiales de primera calidad industrial, el bastidor de la máquina y los componentes eléctricos internos están diseñados para soportar los entornos hostiles, complejos y propensos al polvo típicos de los talleres de fabricación pesada. Presenta una excelente resistencia a las interferencias electromagnéticas (EMI), lo que garantiza que las mediciones sensibles de alto voltaje y aislamiento sigan siendo muy precisas incluso cuando se utilizan junto con maquinaria pesada de estampado o soldadura. Además, toda la arquitectura eléctrica cumple estrictamente con los estándares electrotécnicos internacionales IEC y cuenta con la certificación de seguridad CE completa, cumpliendo con los estrictos requisitos regulatorios de los mercados globales de alto nivel. La retroalimentación táctil de los botones de grado industrial y el diseño intuitivo del panel de control centralizado permiten a los operadores gestionar parámetros de prueba complejos con una fatiga mínima.
Reconociendo el importante espacio físico del equipo (L12000mm*W1200mm*H1900mm), hemos desarrollado un protocolo logístico altamente especializado. Cada máquina está cuidadosamente asegurada dentro de cajas de madera reforzadas y resistentes construidas con madera fumigada que cumple totalmente con los estándares internacionales de transporte marítimo. Dentro de la caja, los desecantes que absorben la humedad y los materiales amortiguadores moldeados a medida protegen los sensibles servoejes, los sistemas de visión y las sondas de prueba de la humedad, la vibración y el impacto durante el transporte marítimo de larga distancia. Al llegar a sus instalaciones, nuestros equipos de implementación dedicados están disponibles para brindar instalación integral en el sitio, calibración de precisión y capacitación operativa práctica para su personal técnico en cualquier parte del mundo, garantizando que el sistema se integre en su flujo de trabajo sin demora.
Invertir en infraestructura de control de calidad automatizada requiere un respaldo confiable y a largo plazo. Respaldamos nuestros sistemas de inspección con una garantía integral extendida que cubre todos los principales componentes mecánicos y eléctricos. Para garantizar que su línea de producción nunca experimente un tiempo de inactividad prolongado, nuestro equipo de ingeniería brinda respuesta técnica remota las 24 horas, los 7 días de la semana, capaz de diagnosticar anomalías de software o alertas del sistema instantáneamente a través de conexiones de red seguras. Además, los clientes se benefician de actualizaciones gratuitas de por vida para el software de control e informes del sistema, lo que garantiza que su equipo evolucione junto con los estándares industriales y los protocolos de gestión de datos emergentes.
