Enfoque de la aplicación: Diseñado específicamente para conexiones críticas de juntas de barras colectoras.
Diseño estructural: Configuración avanzada de pernos de doble cabeza para una sujeción equilibrada.
Resistencia mecánica: Clasificación certificada de Clase 8.8 para entornos de alto estrés.
Abastecimiento directo: suministrado directamente por el fabricante, lo que garantiza estándares de ingeniería consistentes.
Personalización: opciones de tamaño flexibles disponibles para satisfacer las demandas específicas del proyecto.
Al construir una infraestructura eléctrica sólida, la integridad de cada conexión dicta la seguridad y eficiencia de todo el sistema. Nuestros pernos de torsión compactos para juntas de barras están meticulosamente elaborados para proporcionar un soporte mecánico inquebrantable y una continuidad eléctrica impecable. Al sostener uno de estos pernos, inmediatamente se nota el peso sustancial y el acabado suave y sin fricción del revestimiento galvanizado, un testimonio del acero de aleación premium de grado 8,8 utilizado en su forjado. Las roscas cortadas con precisión se deslizan sin esfuerzo, lo que garantiza un proceso de instalación perfecto que los ingenieros y administradores de instalaciones experimentados apreciarán profundamente durante el montaje a gran escala.
Más allá de su superioridad táctil, estos pernos están diseñados para combatir los enemigos invisibles de las uniones eléctricas: expansión térmica, espacios de contacto microscópicos y corrosión galvánica. La arquitectura de doble cabezal, combinada con una tuerca cuadrada sustancial, crea una fuerza de sujeción formidable que distribuye la presión uniformemente por la superficie metálica. Esto elimina los puntos calientes de alta resistencia y minimiza la resistencia a la constricción, asegurando que las cargas de alta corriente fluyan sin picos de temperatura peligrosos. Ya sea que se integre en paneles de distribución de bajo voltaje o en aparamentas industriales masivas, esta solución de fijación ofrece una conexión confiable, de fácil mantenimiento y altamente segura que resiste la prueba del tiempo y las rigurosas demandas operativas.
Unas especificaciones precisas son la base de una ingeniería eléctrica segura y de un abastecimiento fiable. Como fabricante dedicado, nos aseguramos de que cada perno de torsión de unión de barra colectora compacto cumpla con estrictas tolerancias dimensionales y de rendimiento. Los datos a continuación describen las especificaciones precisas de nuestra serie estándar, diseñada para adaptarse a una amplia gama de espesores de barras colectoras y requisitos operativos de alto amperaje. Además de estas configuraciones estándar, nuestras instalaciones de producción están completamente equipadas para fabricar variantes M10 y otras dimensiones personalizadas adaptadas a las necesidades específicas de su proyecto. La generosa longitud de la rosca proporciona una versatilidad excepcional, mientras que las dimensiones estandarizadas de la tuerca cuadrada garantizan la compatibilidad con las herramientas de instalación estándar. Cada perno se prueba rigurosamente para cumplir con la fuerza de torsión especificada, lo que garantiza una conexión segura y duradera.

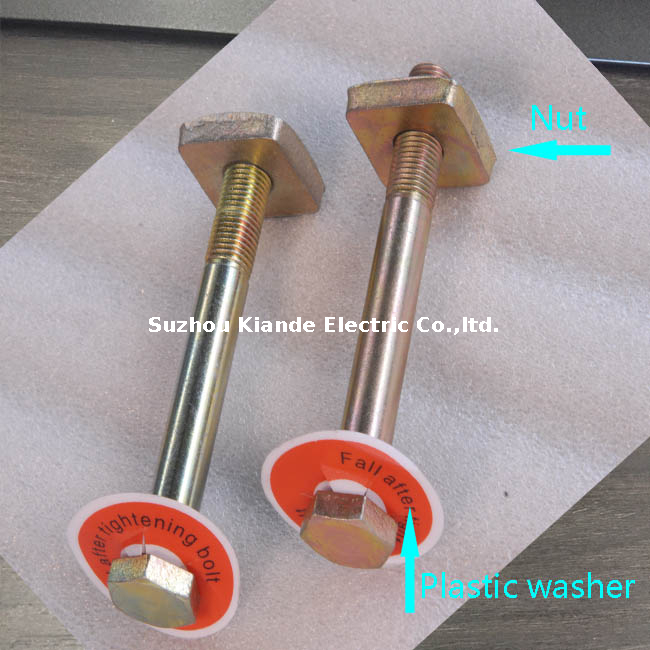

Nombre del producto: Perno de torsión de junta de barra colectora compacta
Escenario de aplicación: Junta de barra colectora
Tipo de cabeza de perno: Perno de doble cabeza
Tamaños disponibles: M10, M12*115, M12*120, M12*125, M12*130
| Modelo | Clase | Tamaño de tuerca cuadrada | Longitud | de rosca Fuerza de torsión | Color |
|---|---|---|---|---|---|
| M12*115 | 8.8 | 30*30mm/27*27mm | 45~65mm | 70 ~ 90 millas náuticas | Amarillo/Blanco Galvanizado |
| M12*120 | 8.8 | 30*30mm/27*27mm | 45~65mm | 70 ~ 90 millas náuticas | Amarillo/Blanco Galvanizado |
| M12*125 | 8.8 | 30*30mm/27*27mm | 45~65mm | 70 ~ 90 millas náuticas | Amarillo/Blanco Galvanizado |
| M12*130 | 8.8 | 30*30mm/27*27mm | 45~65mm | 70 ~ 90 millas náuticas | Amarillo/Blanco Galvanizado |
Nuestros pernos de torsión no son sólo sujetadores; Son componentes de alta ingeniería diseñados para resolver los desafíos más persistentes en la distribución de energía. Al centrarnos en los puntos críticos exactos del ensamblaje eléctrico, como la degradación de las articulaciones y los ciclos térmicos, hemos desarrollado un producto que mejora significativamente la vida útil de su infraestructura. El clic audible de una llave dinamométrica sobre estos pernos significa una unión perfecta entre resistencia mecánica y seguridad eléctrica.
Perfil de sujeción optimizado: la geometría especializada de la cabeza y la tuerca evita que se dañe la superficie de las barras colectoras de cobre blando o aluminio, preservando la sección transversal conductora.
Instalación predecible: Las roscas diseñadas garantizan que el torque aplicado se traduzca directamente en fuerza de sujeción, eliminando las conjeturas en el ensamblaje del panel.
Estabilidad a largo plazo: Resiste el efecto microscópico de retroceso causado por el zumbido y la vibración de 50/60 Hz inherentes a los transformadores y tableros de distribución de servicio pesado.
Adquisiciones optimizadas: el abastecimiento directo del fabricante garantiza que los lanzamientos de proyectos a gran escala nunca se retrasen por escasez de componentes o calidad inconsistente de los lotes.
La base de cualquier unión eléctrica confiable es la integridad metalúrgica de sus sujetadores. Fabricados con acero de aleación de grado 8,8 de primera calidad, estos pernos ofrecen un equilibrio excepcional entre límite elástico y de tracción. Cuando cargas eléctricas pesadas hacen que el sistema de barras se caliente y expanda, el perno debe soportar una inmensa tensión de ciclo térmico sin ceder.
Punto de alto rendimiento: evita la deformación plástica durante la expansión térmica extrema, lo que garantiza que el perno vuelva a su tensión original cuando el sistema se enfríe.
Resistencia a la fractura: la densa estructura molecular de la aleación de acero al carbono evita roturas repentinas bajo altas corrientes de falla de cortocircuito.
Rendimiento constante: cada lote se somete a rigurosas pruebas metalúrgicas para garantizar que la calificación de 8,8 sea uniforme en miles de unidades.
Lograr la presión de contacto perfecta es una ciencia delicada. Muy poca presión da como resultado una alta resistencia a la constricción, mientras que demasiada puede deformar los metales conductores. Estos pernos están diseñados para un rango de torque estándar altamente específico (como 70~90 NM para la serie M12), lo que proporciona el punto ideal para el contacto metal con metal.
Eliminación de microespacios: la precarga precisa fuerza los picos y valles microscópicos de las superficies de la barra colectora, maximizando el área conductora real.
Resistencia a la constricción reducida: al aplanar físicamente la interfaz de contacto, el perno reduce drásticamente la resistencia eléctrica en la unión.
Prevención de fuga térmica: una menor resistencia significa menos generación de calor, atacando la causa raíz del fallo de las juntas y previniendo fusiones catastróficas.
Mantenimiento predecible: los requisitos de torque estandarizados permiten a los equipos de mantenimiento verificar fácilmente el estado de las juntas utilizando herramientas calibradas durante las paradas de rutina.
Los entornos eléctricos pueden ser sorprendentemente hostiles, ya que la humedad ambiental, los contaminantes industriales y los metales diferentes crean una tormenta perfecta para la corrosión. Nuestros pernos cuentan con un acabado galvanizado superior en amarillo o blanco que sirve como barrera de sacrificio contra estos elementos. El brillo distintivo del recubrimiento de zinc es el primer indicador de sus capacidades defensivas premium.
En paneles complejos donde pueden interactuar componentes de cobre y aluminio, el riesgo de corrosión galvánica está siempre presente. La galvanoplastia de alta calidad aísla eficazmente el núcleo de acero de los metales conductores, neutralizando las reacciones electroquímicas. Esto asegura que las roscas permanezcan limpias y la fuerza de sujeción permanezca constante, incluso después de décadas en ambientes no acondicionados.
La vibración es el destructor silencioso de las conexiones eléctricas. Ya sea por la vibración mecánica constante de la maquinaria giratoria cercana o por los pulsos electromagnéticos de cargas de corriente pesadas, los sujetadores naturalmente quieren retroceder. Nuestros pernos de doble cabeza están meticulosamente diseñados para contrarrestar este fenómeno.

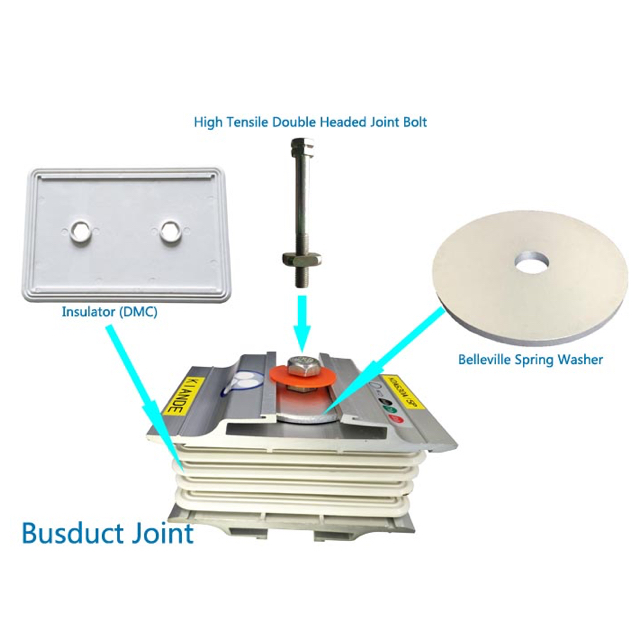

Sinergia de arandelas Belleville: la superficie de apoyo ancha y plana de la tuerca se adapta perfectamente a las arandelas elásticas Belleville, permitiéndoles comprimirse y expandirse dinámicamente.
Compensación automática de tensión: a medida que la barra colectora se expande y contrae, las arandelas compatibles absorben los cambios dimensionales, mientras que el perno mantiene un agarre implacable.
Amortiguación de vibraciones: el paso de rosca preciso crea un ángulo de fricción autoblocante que resiste fuertemente el desenroscado por vibración, manteniendo la unión segura entre ciclos de mantenimiento.
En aparamentas de baja y media tensión, gestionar el aumento de temperatura es el parámetro de seguridad más crítico. El diseño único de nuestros pernos de torsión compactos contribuye directamente a una gestión térmica superior. Al utilizar una tuerca cuadrada de gran tamaño (30*30 mm o 27*27 mm), la carga de sujeción se distribuye sobre una superficie significativamente mayor.
Distribución de carga: Evita que la cabeza del perno se hunda en la barra colectora, lo que de otro modo reduciría la fuerza de sujeción y aumentaría la resistencia con el tiempo.
Pérdidas I²R minimizadas: al garantizar una zona de contacto de alta presión perfectamente plana, la pérdida de potencia (I²R) en la unión se reduce al mínimo absoluto.
Erradicación de puntos calientes: la distribución uniforme de la corriente a través de la junta evita el calentamiento localizado, protegiendo los materiales aislantes circundantes de la degradación térmica.
El tiempo es un recurso crítico durante la construcción de las instalaciones y el mantenimiento de las instalaciones. El diseño estandarizado de doble cabeza y tuerca cuadrada está diseñado específicamente para una instalación rápida y sin errores. Los ingenieros pueden emplear fácilmente un patrón de estrella o una secuencia de apriete cruzado usando llaves dinamométricas estándar, asegurando una presión uniforme en uniones complejas de múltiples pernos sin necesidad de herramientas patentadas especializadas.
Además, la verificación posterior a la instalación es increíblemente sencilla. Durante el crucial período de reapriete de 48 a 72 horas después de la energización inicial, los técnicos pueden acceder fácilmente a los cabezales dobles, incluso en tableros de paneles densamente poblados. Las superficies claras y sin marcas también proporcionan un excelente punto de referencia para inspecciones con termografía infrarroja (IR).
Al realizar el mantenimiento preventivo anual, las roscas galvanizadas garantizan que las tuercas no se atasquen ni se dañen. Esto significa que si es necesario desmontar una junta para ampliar o modificar el panel, los pernos se pueden quitar suavemente sin necesidad de cortarlos ni extraerlos a la fuerza, lo que ahorra innumerables horas de trabajo.
No hay dos redes eléctricas exactamente iguales, por lo que la flexibilidad en el tamaño de los componentes es primordial. Nuestras líneas de fabricación están optimizadas para producir una amplia gama de dimensiones, cubriendo las especificaciones M10 y M12 altamente solicitadas. Las longitudes de rosca flexibles que van desde 45 mm a 65 mm significan que, ya sea que esté uniendo dos barras de distribución delgadas o una enorme pila de barras colectoras de salida del generador, habrá un ajuste perfecto disponible.
Amplia compatibilidad: se integra perfectamente en centros de control de energía (PCC), centros de control de motores (MCC) y paneles de corrección automática del factor de potencia (APFC).
Listo para conductos para buses compactos: el diseño de perfil bajo es ideal para las estrechas limitaciones de espacio que se encuentran en los sistemas de carriles para buses compactos y modernos de alta densidad.
Personalización rápida: como fabricante directo, ofrecemos tiempos de respuesta ágiles para solicitudes de tamaño no estándar, lo que garantiza que sus desafíos de ingeniería únicos se cumplan rápidamente.
Suministro escalable: desde pequeñas actualizaciones de instalaciones hasta construcciones masivas de centros de datos, nuestra capacidad de producción se escala para satisfacer sus requisitos de volumen exactos sin comprometer la precisión.
Seleccionar el socio fabricante adecuado para componentes eléctricos críticos es tan importante como los propios componentes. Al abastecerse directamente de nuestras instalaciones de producción especializadas, evita intermediarios y obtiene acceso directo a experiencia en ingeniería, estricto control de calidad y capacidades de producción escalables. Entendemos los grandes riesgos que implica la distribución de energía comercial e industrial.
Garantía de calidad sin concesiones: cada lote de pernos de torsión se somete a rigurosas pruebas mecánicas y ambientales para garantizar el rendimiento en los peores escenarios.
Ventaja directa del fabricante: disfrute de una comunicación optimizada, creación rápida de prototipos para tamaños personalizados y una economía de adquisiciones altamente competitiva para proyectos a gran escala.
Amplia experiencia en la industria: Décadas de experiencia en soluciones de fijación eléctrica significan que entendemos exactamente cómo interactúan nuestros productos dentro de entornos complejos de aparamenta.
Cumplimiento global confiable: nuestra sólida cadena de suministro y sistemas de gestión de inventario garantizan que sus componentes críticos lleguen al sitio, exactamente cuando su cronograma de construcción los exige.
P1: ¿Cómo beneficia específicamente la clase de resistencia 8.8 a los sistemas de barras colectoras de alta corriente?
A1: La clase 8.8 indica una aleación de acero al carbono de alta resistencia que proporciona un límite elástico excepcional. En sistemas de alta corriente, las barras colectoras sufren una expansión y contracción térmica significativa a medida que fluctúan las cargas. Un perno de grado 8,8 actúa como un resorte rígido, manteniendo una fuerza de sujeción implacable durante la expansión sin estirarse permanentemente y contrayéndose perfectamente a medida que el sistema se enfría, asegurando que la junta nunca se afloje.
P2: ¿Pueden estos pernos de torsión compactos adaptarse a distintos espesores de superposiciones de barras colectoras?
R2: Absolutamente. Nuestros pernos están diseñados con longitudes de rosca extendidas y cortadas con precisión (normalmente de 45 mm a 65 mm). Esta generosa rosca permite que un modelo de un solo perno sujete de forma segura diferentes pilas de barras de cobre o aluminio, lo que proporciona una gran versatilidad para diseños de paneles complejos y reduce la cantidad de piezas distintas que necesita adquirir.
P3: ¿Cuál es el protocolo de mantenimiento recomendado para volver a apretar estas juntas?
Apriete inicial al par especificado (p. ej., 70-90 NM para M12) durante el montaje.
Una nueva verificación de torque obligatoria de 48 a 72 horas después de que el sistema haya sido completamente energizado y sometido a su primer ciclo de carga térmica.
Verificación anual mediante llave dinamométrica calibrada, idealmente combinada con termografía infrarroja para confirmar la ausencia de calentamiento resistivo.
P4: ¿Cómo se comporta el acabado galvanizado en ambientes húmedos o químicamente agresivos?
R4: La galvanización de zinc amarillo o blanco proporciona una capa de sacrificio robusta que se oxida antes de que el acero subyacente pueda verse afectado. Esta barrera galvanizada es muy eficaz para bloquear la humedad y los contaminantes atmosféricos. Además, mitiga significativamente el riesgo de corrosión galvánica cuando el perno de acero está muy cerca de barras colectoras de cobre o aluminio, manteniendo la integridad de las roscas durante décadas.
P5: ¿Se requieren arandelas de resorte Belleville al instalar estos pernos de doble cabeza?
R5: Si bien nuestros pernos proporcionan una enorme fuerza de sujeción por sí solos, se recomienda encarecidamente el uso de arandelas Belleville (resorte cónico) en aplicaciones de servicio pesado. El perfil ancho y plano de nuestras tuercas cuadradas está diseñado específicamente para asentar perfectamente estas arandelas. Las arandelas proporcionan una compensación dinámica de la tensión, absorbiendo vibraciones severas y ciclos térmicos extremos, lo que funciona en perfecta sinergia con el alto límite elástico del perno para crear una unión esencialmente libre de mantenimiento.
