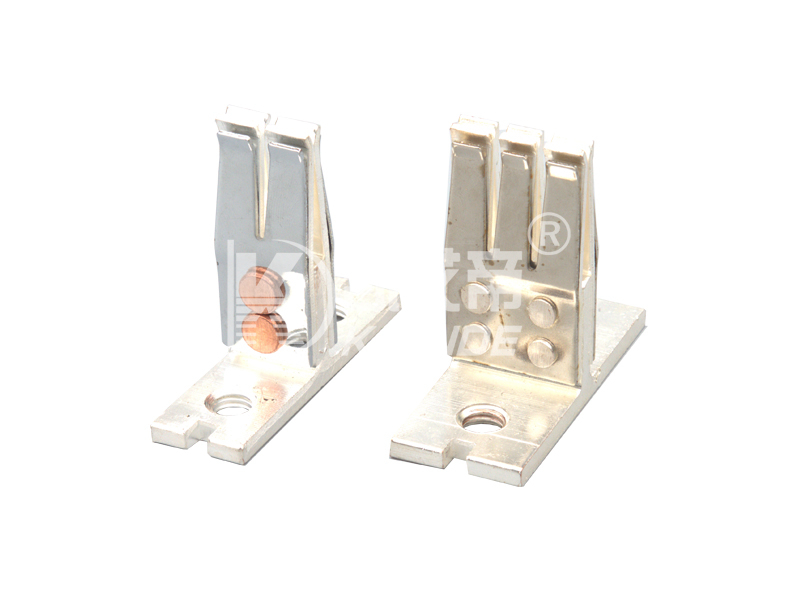

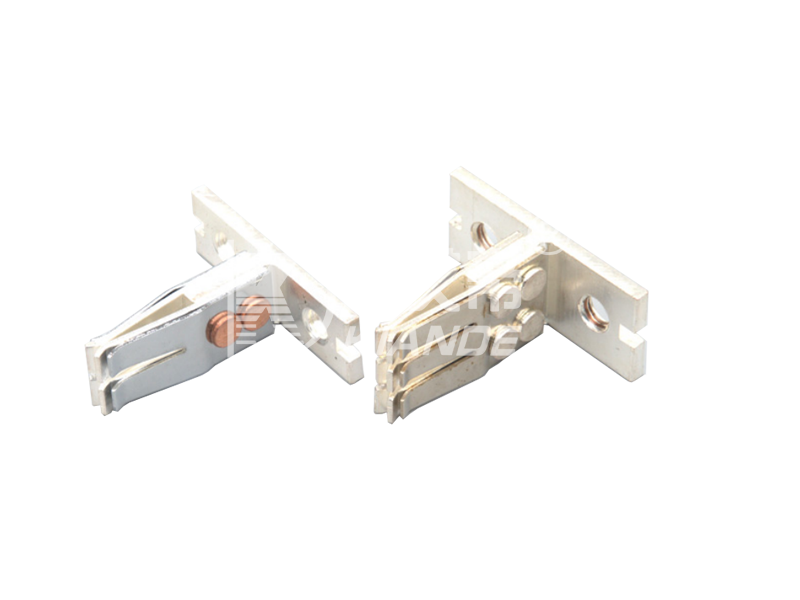

Pasadores de cobre para unidad de derivación

-
Especificación del producto
Varilla de cobre de alta conductividad mecanizada con precisión/cabezada en frío, plateada o estañada, sirve como terminal enchufable para sistemas de canalización prefabricada.
Actúa como un 'puente de corriente extraíble', permitiendo una rápida energización entre dos secciones de barras o entre una barra y un cuadro de distribución.
-
Características principales
Material: Cobre T2/TU2 (Cu ≥ 99,9 %), conductividad ≥ 56 MS/m.
Recubrimiento: plata de 3 a 8 µm como estándar; estaño o níquel opcional; cumple con la norma nacional ΔT ≤ 45 K.
Diseño: pasador macizo de una sola pieza con extremo moleteado o ranurado, que proporciona una fuerza de extracción de ≥ 120 N/mm² después de engarzar/fundir en aluminio o cobre.
Tolerancia: diámetro h7, longitud ±0,05 mm; fuerza de acoplamiento 50–80 N, nominal para ≥ 1000 ciclos de inserción/extracción.
Densidad de corriente: un solo pin de Φ8 mm transporta 180 A continuamente a una temperatura ambiente de 40 °C.
-
Aplicaciones
Bocas enchufables de tramos de barras colectoras compactas
Transiciones de barras de cobre salientes de baja tensión en transformadores
Terminales de toma rápida en cajas de derivación de centros de datos
Secciones de intercambio rápido de vías de bus de plataforma para tránsito ferroviario
-
Ventaja de intercambiabilidad
100 % compatible con las dimensiones con las barras colectoras, cajas de derivación y codos del propio proveedor; no se requiere remecanizado en el sitio.
