En la fabricación eléctrica moderna, un pequeño error de procesamiento puede crear un gran problema de montaje. Si una barra colectora se corta demasiado, se perfora en la posición incorrecta o se dobla en un ángulo incorrecto, es posible que sea necesario volver a trabajar todo el gabinete eléctrico. Es por eso que muchos fabricantes de cuadros y cuadros están reemplazando el procesamiento manual por una máquina de barras colectoras profesional..
Una máquina de barras colectoras está diseñada para procesar barras colectoras de cobre y aluminio utilizadas en sistemas de distribución de energía eléctrica. Puede ayudar a los fabricantes a cortar, perforar, doblar y formar barras colectoras con mayor eficiencia y consistencia. Para las empresas que producen aparamenta, gabinetes de control, cuadros de distribución, transformadores, sistemas de carga de vehículos eléctricos o equipos de almacenamiento de energía, elegir la máquina de barras colectoras adecuada puede mejorar directamente la calidad de la producción.
En este artículo te explicaremos qué es una máquina de barras, cómo funciona, qué funciones realiza, qué tipos hay disponibles y cómo elegir un modelo adecuado para tu fábrica. También aprenderá por qué la demanda de un procesamiento preciso de barras colectoras está aumentando a medida que la infraestructura eléctrica, la energía renovable, los centros de datos y la automatización industrial continúan expandiéndose.
Una máquina de barras colectoras es una máquina industrial especializada que se utiliza para procesar barras colectoras de cobre o aluminio. Una barra colectora es una barra metálica conductora que distribuye energía eléctrica dentro de gabinetes eléctricos, aparamenta, sistemas de distribución, transformadores y otros equipos eléctricos.
El objetivo principal de una máquina de barras colectoras es convertir barras de cobre o aluminio en bruto en componentes de barras colectoras terminados según dibujos técnicos. Es posible que estos componentes necesiten una longitud precisa, bordes limpios, orificios de montaje, ranuras de conexión y ángulos de flexión precisos. Una máquina de barras colectoras ayuda a completar estas tareas de manera más eficiente que el aserrado, taladrado y doblado manual.
Dependiendo del modelo, una máquina de barras puede realizar una única función o combinar varias funciones. Por ejemplo, algunas máquinas se centran únicamente en punzonar o doblar, mientras que una máquina de barras colectoras 3 en 1 normalmente integra corte, punzonado y doblado en una sola unidad. Los modelos CNC más avanzados también pueden admitir posicionamiento automático, almacenamiento de programas y producción por lotes.
Para los fabricantes, una máquina de barras colectoras no es sólo una herramienta para trabajar metales. Son los equipos de producción los que respaldan una calidad estable, un ensamblaje más rápido, una menor intensidad de mano de obra y una mejor repetibilidad.
Las barras colectoras se utilizan ampliamente en sistemas eléctricos porque proporcionan una forma confiable y compacta de distribuir energía. En comparación con el cableado de cables tradicional, las barras colectoras pueden ofrecer una mejor estabilidad mecánica, un diseño más limpio y una mayor capacidad de transporte de corriente en muchas aplicaciones.
Puede encontrar barras colectoras en:
● Aparamenta de baja y media tensión.
● Armarios de control eléctrico.
● Cuadros de distribución de energía.
● Sistemas de transformadores
● Paneles de automatización industrial
● Equipo de carga de vehículos eléctricos
● Sistemas de almacenamiento de energía en baterías.
● Unidades de distribución de energía del centro de datos
● Sistemas de conexión de energías renovables
Debido a que las barras colectoras están directamente relacionadas con la transmisión de energía, la calidad de su procesamiento es importante. Una mala alineación de los orificios puede dificultar la instalación. Los bordes cortantes ásperos pueden requerir un acabado adicional. Una flexión incorrecta puede causar interferencias dentro de un gabinete. En sistemas de alta corriente, un contacto mecánico deficiente también puede aumentar los riesgos de confiabilidad.
Una máquina de barras colectoras profesional ayuda a evitar estos problemas al mejorar la precisión y la repetibilidad del procesamiento.
La mayoría de los modelos de máquinas de barras están diseñados para barras de cobre y aluminio. El cobre se utiliza ampliamente debido a su alta conductividad eléctrica y su fuerte rendimiento mecánico. El aluminio es más ligero y, a menudo, más rentable, por lo que también se utiliza en algunas aplicaciones de distribución de energía.
Diferentes materiales requieren diferentes fuerzas de procesamiento, herramientas y métodos de sujeción. Antes de comprar una máquina de barras colectoras, los compradores deben confirmar si la máquina puede manejar el tipo de material, ancho, espesor y volumen de producción reales.
Tipo de material | Aplicaciones comunes | Notas de procesamiento |
Barra colectora de cobre | Aparamenta, transformadores, armarios de potencia, sistemas de alta corriente. | Requiere una fuerte fuerza de corte y flexión. |
Barra colectora de aluminio | Cuadros de distribución, sistemas ligeros, proyectos sensibles a los costes. | Más fácil de procesar pero necesita una sujeción estable |
Barra colectora de cobre estañado | Armarios eléctricos, sistemas sensibles a la corrosión. | La protección de la superficie debe manipularse con cuidado. |
Barra colectora revestida o aislada | Sistemas de energía compactos, sistemas de baterías. | Puede requerir métodos de procesamiento personalizados |
Una máquina de barras adecuada debe cumplir con las características del material y los requisitos de producción de la fábrica.
Una máquina de barras colectoras suele realizar tres funciones principales: cortar, punzonar y doblar. Estos son los procesos más comunes requeridos en la producción de barras colectoras.
El corte se utiliza para procesar la barra colectora a la longitud requerida. En comparación con el aserrado manual, una máquina de barras colectoras puede proporcionar cortes más limpios y una mejor consistencia dimensional.
El corte preciso es importante porque la barra colectora debe encajar correctamente dentro del gabinete eléctrico o equipo eléctrico. Si la barra colectora es demasiado larga o demasiado corta, es posible que no se alinee con los terminales, aisladores o disyuntores. Una buena máquina de barras colectoras utiliza una sujeción estable y una fuerte fuerza de corte para reducir la deformación y mejorar la calidad del corte.
El corte limpio también reduce el trabajo de acabado secundario. Esto ayuda a los fabricantes a ahorrar tiempo y mejorar la eficiencia de la producción.
El punzonado se utiliza para crear agujeros, ranuras u otras características de conexión en la barra colectora. Estos orificios se utilizan a menudo para pernos, terminales, conectores y componentes de montaje.
Una máquina de barras colectoras utiliza matrices de punzonado para formar diferentes formas de orificios, como orificios redondos, oblongos, cuadrados o personalizados. En comparación con la perforación, el punzonado suele ser más rápido y más adecuado para la producción por lotes.
La precisión de la posición del agujero es extremadamente importante. Si los orificios perforados no están alineados con el plano de ensamblaje, es posible que la barra colectora no se conecte correctamente con los componentes eléctricos. Los modelos CNC pueden mejorar la precisión del punzonado mediante el uso de posicionamiento programado, lo que reduce los errores de medición manual.
El doblado se utiliza para dar forma a la barra colectora de modo que pueda caber dentro del equipo eléctrico. Es posible que las barras colectoras necesiten curvatura plana, curvatura vertical, curvatura desplazada o curvatura en ángulo especial según el diseño del gabinete.
El doblado manual es difícil cuando se procesan barras colectoras de cobre gruesas, especialmente en la producción por lotes. Una máquina de barras colectoras aplica fuerza controlada doblando moldes para formar el ángulo requerido. Los sistemas de doblado CNC pueden mejorar aún más la consistencia y repetibilidad de los ángulos.
Un doblado preciso ayuda a garantizar que la barra colectora terminada se ajuste al espacio de instalación y se conecte correctamente con otros componentes.
Aunque diferentes máquinas tienen diferentes estructuras, el proceso de trabajo básico de una máquina de barras colectoras es similar. El proceso generalmente incluye preparación del material, configuración de parámetros, corte, punzonado, doblado e inspección.
Antes del procesamiento, el operador verifica la barra colectora de cobre o aluminio según el dibujo. Los detalles clave incluyen el tipo de material, ancho, espesor, largo y condición de la superficie.
Este paso es importante porque cada máquina de barras tiene una capacidad máxima de procesamiento. Si la barra colectora es demasiado gruesa o demasiado ancha para la máquina, la calidad del procesamiento puede disminuir y la máquina puede sobrecargarse.
Luego, el operador establece los parámetros de procesamiento requeridos. En una máquina de barras colectoras manual o hidráulica, esto puede incluir ajustar los topes, seleccionar matrices y colocar la barra colectora manualmente. En una máquina de barras colectoras CNC, el operador puede ingresar dimensiones, posiciones de orificios, ángulos de plegado y cantidad de producción a través del sistema de control.
El control CNC es especialmente útil para piezas repetidas porque reduce la medición manual y mejora la consistencia.
La máquina sujeta la barra colectora y la corta a la longitud requerida. La sujeción estable es esencial porque el movimiento durante el corte puede provocar dimensiones inexactas o bordes desiguales.
Después del corte, el operador puede verificar la longitud y la calidad del borde. Una máquina de barras colectoras confiable puede reducir el retrabajo y mejorar la eficiencia del ensamblaje posterior.
Después del corte, la barra colectora se coloca en la estación de punzonado. La matriz de punzonado seleccionada crea agujeros o ranuras según el diseño requerido.
Para el procesamiento CNC, la máquina puede mover automáticamente la barra colectora a la posición correcta. Esto resulta útil para diseños de barras colectoras complejas con múltiples orificios o patrones de orificios repetidos.
A continuación se coloca la barra colectora en la estación de curvado. La máquina de barras colectoras aplica fuerza a través del molde doblador para formar el ángulo requerido.
Para tareas de plegado sencillas, una máquina hidráulica puede ser suficiente. Para piezas más complejas o producción de gran volumen, una máquina de barras colectoras CNC puede proporcionar un mejor control y repetibilidad.
Después del procesamiento, se inspecciona la barra colectora terminada. Los puntos de inspección comunes incluyen longitud, tamaño del orificio, posición del orificio, ángulo de flexión, calidad de la superficie, rebabas y deformación.
Si es necesario, es posible que sea necesario desbarbar, limpiar, enchapar, aislar o preparar más el ensamblaje de la barra colectora.
Los diferentes entornos de producción requieren diferentes tipos de máquinas de barras. La elección correcta depende del volumen de producción, los requisitos de precisión, el presupuesto y el espacio disponible en el taller.
Tipo de máquina | Características principales | Adecuado para |
Máquina de barras colectoras manual | Operación simple, menor inversión | Pequeños talleres y procesamiento ocasional. |
Máquina hidráulica de barras colectoras | Fuerza fuerte, rendimiento estable | Corte, punzonado y doblado para tareas medias |
Máquina de barras colectoras CNC | Control programado, alta repetibilidad | Producción por lotes y piezas de alta precisión. |
Máquina de barras colectoras 3 en 1 | Cortar, punzonar y doblar en una sola unidad | Talleres flexibles y fabricantes de paneles. |
Línea automática de procesamiento de barras | Alimentación automática y alta productividad. | Fábricas de equipos eléctricos a gran escala. |
Una máquina de barras colectoras manual es adecuada para procesamiento simple y de bajo volumen. Tiene un coste inicial menor pero depende más de la habilidad del operador. Puede que no sea adecuado para fábricas que requieren alta velocidad o alta repetibilidad.
Una máquina de barras colectoras hidráulica utiliza energía hidráulica para cortar, perforar y doblar. Se usa ampliamente porque proporciona una gran fuerza de procesamiento y un rendimiento estable. Este tipo es adecuado para muchos fabricantes de equipos eléctricos pequeños y medianos.
Una máquina de barras colectoras CNC está controlada por una computadora o un sistema PLC. Permite a los operadores ingresar datos de procesamiento, almacenar programas y producir piezas repetidas con mayor consistencia.
Este tipo es adecuado para fabricantes de aparamenta, cuadristas, productores de transformadores y fábricas con producción por lotes regular. Aunque la inversión inicial es mayor, una máquina de barras colectoras CNC puede reducir los costos laborales y mejorar la eficiencia a largo plazo.
Una máquina de barras colectoras 3 en 1 combina funciones de corte, punzonado y doblado en una sola máquina. Es popular entre los fabricantes de paneles eléctricos porque ahorra espacio y admite una producción flexible.
Para muchas fábricas, una máquina de barras colectoras 3 en 1 ofrece un equilibrio práctico entre costo, función y eficiencia.

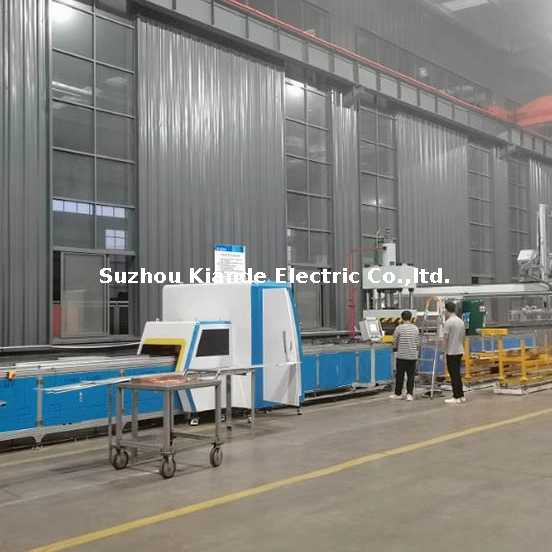

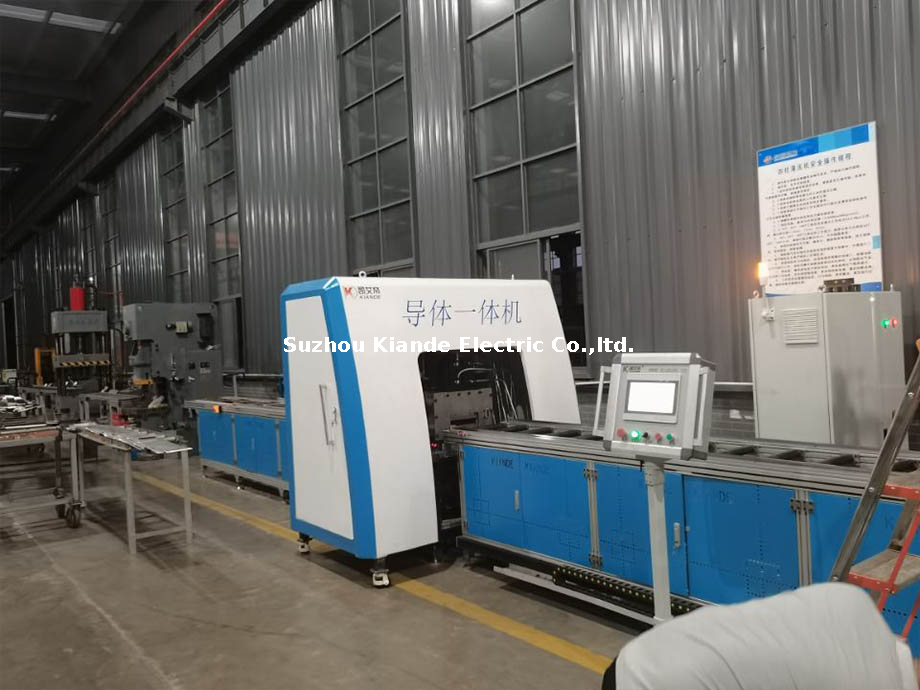

Una máquina automática de barras colectoras o una línea de procesamiento está diseñada para producción a gran escala. Puede incluir alimentación automática, punzonado, cizallado, doblado, marcado y gestión de producción digital.
Este tipo es adecuado para fábricas con alto volumen de producción y diseños de barras colectoras estandarizadas.
Muchos compradores comparan una máquina de barras colectoras con el procesamiento manual tradicional antes de tomar una decisión de compra. Los métodos manuales pueden funcionar para trabajos ocasionales, pero se vuelven menos eficientes cuando aumenta el volumen de producción.
Artículo de comparación | Procesamiento manual | Procesamiento de máquinas de barras colectoras |
Velocidad | Lento y laborioso | Más rápido y más eficiente |
Exactitud | Depende de la experiencia del operador | Más estable y repetible |
Consistencia del lote | Difícil de controlar | Más fácil de mantener |
Requisito laboral | Más alto | Más bajo |
Seguridad | Más manejo manual | Operación más controlada |
Costo a largo plazo | Puede aumentar con el retrabajo | Mejor para la producción regular |
Para las fábricas que procesan barras colectoras con frecuencia, una máquina de barras colectoras suele ofrecer un mejor valor a largo plazo. Ayuda a reducir errores, mejorar la productividad y respaldar una fabricación más estandarizada.
La demanda de equipos de máquinas de barras está estrechamente relacionada con el crecimiento de la infraestructura eléctrica. A medida que las industrias se electrifican más, se necesitan más sistemas de distribución de energía. Esto aumenta la demanda de aparamenta, armarios de control, sistemas de almacenamiento de energía, estaciones de carga de vehículos eléctricos y equipos eléctricos industriales.
Varias tendencias están impulsando esta demanda:
● Crecimiento de los sistemas de energía renovable.
● Ampliación de la infraestructura de carga de vehículos eléctricos.
● Demanda creciente de distribución de energía en centros de datos
● Desarrollo de fábricas inteligentes y sistemas de automatización.
● Actualizaciones en equipos de energía industrial.
● Mayores requisitos de calidad en la fabricación de armarios eléctricos.
Estas tendencias crean una mayor demanda de procesamiento preciso de barras colectoras. Los fabricantes necesitan máquinas que les ayuden a producir barras colectoras de forma rápida, precisa y consistente. Como resultado, la máquina de barras colectoras se ha convertido en un equipo importante para muchas empresas de fabricación de productos eléctricos.
Una máquina de barras colectoras puede completar el corte, punzonado y doblado más rápido que los métodos manuales. Esto reduce el tiempo de producción y mejora la eficiencia del taller.
Las posiciones precisas de los orificios, las longitudes de corte y los ángulos de flexión ayudan a mejorar la calidad del ensamblaje. Una máquina de barras reduce el error humano y respalda una producción más consistente.
El procesamiento manual de barras colectoras de cobre gruesas puede resultar complicado y llevar mucho tiempo. Una máquina de barras reduce la carga de trabajo físico y permite a los operadores trabajar de manera más eficiente.
Para pedidos repetidos, la coherencia es fundamental. Una máquina de barras colectoras ayuda a producir el mismo diseño de barras colectoras con una calidad estable en diferentes lotes.
Una máquina de barras reduce las operaciones manuales de corte, taladrado y doblado. Con la formación adecuada y la protección de seguridad, puede ayudar a crear un entorno de producción más seguro.
Elegir la máquina de barras adecuada requiere una evaluación cuidadosa de sus necesidades de producción.
Primero, confirme el material y el tamaño de la barra colectora. La máquina debe soportar el ancho y espesor máximo que necesite procesar. En segundo lugar, verifique las funciones requeridas. Si necesita cortar, perforar y doblar, una máquina de barras colectoras 3 en 1 puede ser adecuada. Si necesita una producción de gran volumen y alta precisión, un modelo CNC puede ser mejor.
También debe considerar la fuerza de punzonado, la fuerza de flexión, las opciones de herramientas, la estructura de la máquina, el sistema de control, la facilidad de operación y los requisitos de mantenimiento. Para un uso a largo plazo, el apoyo del proveedor también es importante. Un fabricante confiable debe brindar orientación técnica, capacitación, repuestos y servicio posventa.
La mejor máquina de barras no siempre es el modelo más caro. Es la máquina que coincide con su capacidad de producción real, sus requisitos de precisión y su plan de crecimiento futuro.
Algunos compradores se centran únicamente en el precio e ignoran la capacidad de procesamiento. Esto puede provocar problemas si la máquina no puede manejar el tamaño de barra colectora o el volumen de producción requeridos.
Otro error común es ignorar la compatibilidad de herramientas. Los troqueles de punzonado y los moldes de doblado deben coincidir con los diseños de barras colectoras habituales. Si las herramientas no son adecuadas, es posible que la máquina de barras colectoras no satisfaga sus necesidades de producción reales.
Algunas empresas tampoco consideran el crecimiento futuro de la producción. Si el volumen de su pedido puede aumentar, es mejor elegir una máquina con suficiente capacidad y potencial de actualización.
Por último, no se debe ignorar el servicio postventa. Una máquina de barras colectoras es un equipo de producción a largo plazo, por lo que el soporte de mantenimiento, la disponibilidad de repuestos y el servicio técnico son muy importantes.
El mantenimiento regular ayuda a mantener una máquina de barras colectora precisa, segura y confiable. Los operadores deben limpiar la máquina después de su uso, retirar virutas de metal, comprobar el aceite hidráulico, inspeccionar troqueles y moldes y lubricar las piezas móviles.
Los troqueles de punzonado y las hojas de corte deben revisarse periódicamente porque las herramientas desgastadas pueden afectar la calidad del procesamiento. Los sistemas de posicionamiento CNC también deben inspeccionarse para mantener la precisión.
Los consejos de mantenimiento básicos incluyen:
● Limpiar la máquina periódicamente.
● Comprobar el nivel y la calidad del aceite hidráulico.
● Inspeccionar matrices de punzonado y cuchillas de corte.
● Lubricar las piezas móviles
● Comprobar los componentes eléctricos.
● Mantener limpia el área de trabajo.
● Capacitar adecuadamente a los operadores
● Reemplace las piezas desgastadas a tiempo
Una máquina de barras colectoras en buen estado puede proporcionar una vida útil más larga y una calidad de procesamiento más estable.
Una máquina de barras colectoras es un equipo esencial para procesar barras colectoras de cobre y aluminio en la fabricación eléctrica moderna. Puede cortar, perforar, doblar y formar barras colectoras para aparamenta, gabinetes de control, tableros de distribución, transformadores, sistemas de carga de vehículos eléctricos, equipos de almacenamiento de energía y otras aplicaciones de distribución de energía.
En comparación con el procesamiento manual, una máquina de barras ofrece mayor eficiencia, mejor precisión, menor intensidad de mano de obra, mayor consistencia y operación más segura. A medida que la infraestructura eléctrica continúa expandiéndose, seguirá creciendo la necesidad de un procesamiento confiable de barras colectoras.
Para los fabricantes, elegir la máquina de barras adecuada significa elegir un método de producción más eficiente y fiable. Antes de comprar, los compradores deben evaluar el tipo de material, la capacidad de procesamiento, las funciones de la máquina, el nivel de automatización, las opciones de herramientas y el soporte del proveedor. Una máquina de barras colectoras adecuada puede ayudar a su fábrica a mejorar la calidad, reducir el retrabajo y generar una mayor competitividad en el mercado de equipos eléctricos.
Una máquina de barras colectoras se utiliza para cortar, perforar, doblar y formar barras colectoras de cobre o aluminio. Estas barras colectoras se utilizan comúnmente en aparamentas, paneles eléctricos, tableros de distribución, transformadores, sistemas de carga de vehículos eléctricos y equipos de almacenamiento de energía.
Una máquina de barras colectoras funciona utilizando fuerza mecánica, energía hidráulica, herramientas y sistemas de posicionamiento para procesar barras colectoras. El proceso típico incluye preparación del material, configuración de parámetros, corte, punzonado, doblado, inspección y acabado.
Una máquina de barras colectoras hidráulica utiliza fuerza hidráulica para cortar, perforar y doblar. Una máquina de barras colectoras CNC agrega control programado, posicionamiento automático y mejor repetibilidad, lo que la hace más adecuada para la producción por lotes y requisitos de alta precisión.
Sí. Una máquina de barras colectoras 3 en 1 generalmente puede completar el corte, punzonado y doblado en una sola máquina. Es adecuado para fabricantes de paneles eléctricos, fábricas de aparamenta y talleres que necesitan un procesamiento de barras colectoras flexible.
Para elegir la máquina de barras colectora adecuada, considere el material de su barra colectora, el ancho y espesor máximos, el volumen de producción, la precisión requerida, las funciones de punzonado y doblado, las opciones de herramientas, el nivel de automatización y el soporte posventa del proveedor.
