Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-10-09 Origen:Sitio

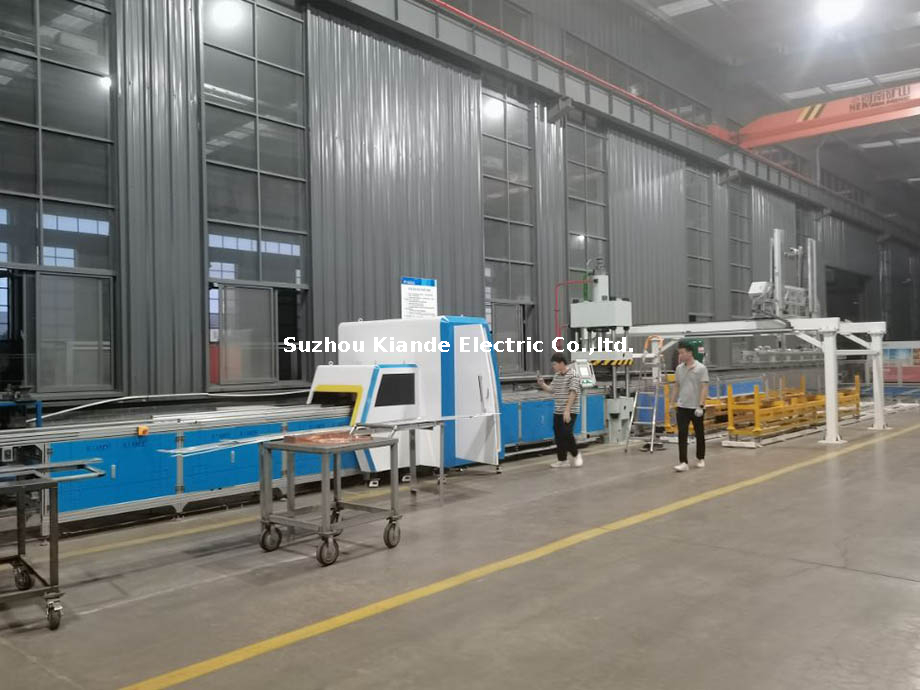

El cambio hacia el aluminio en los sistemas de distribución de energía trae obstáculos de fabricación específicos al taller. La alta elasticidad hace que el aluminio retroceda agresivamente después de doblarse. Si no compensa este movimiento con precisión, producirá componentes fuera de tolerancia. Esto genera altas tasas de desperdicio, retrasos en el montaje y espacios libres eléctricos comprometidos dentro de los gabinetes de distribución. Los métodos manuales de prueba y error no escalan. Destruyen los márgenes en entornos de producción de gran volumen donde la precisión dicta el éxito del proyecto. Lograr curvaturas repetibles requiere una comprensión profunda del comportamiento metalúrgico del metal. Debe aprovechar la tecnología moderna equipada con mecanismos de compensación avanzados basados en golpes y algoritmos. Esta guía desglosa cómo una máquina de barras colectoras maneja estas variables complejas para ofrecer perfiles geométricos exactos de manera consistente.
Variación del material: el aluminio tiene una relación ductilidad-resistencia más baja que el cobre, lo que requiere una curvatura más agresiva. A menudo te inclinas a 95° para lograr un ángulo de descanso de 90°.
Compensación algorítmica: los sistemas CNC modernos utilizan bases de datos de materiales integradas y cálculos de elementos finitos para ajustar la profundidad del trazo automáticamente para el retorno elástico.
Geometría de las herramientas: la selección adecuada del troquel y los cálculos del ángulo R evitan el agrietamiento del radio exterior. El aluminio necesita un multiplicador del factor K de aproximadamente 1,2 veces en comparación con las fórmulas básicas.
Integración de procesos: la precisión del plegado depende en gran medida de la precisión previa. La integración de operaciones con una de alta calidad máquina cortadora de barras colectoras de aluminio garantiza longitudes consistentes y una distribución de tensiones predecible.
La recuperación elástica ocurre en el momento en que se elimina la fuerza de flexión del metal. Durante el movimiento descendente, el radio interior se comprime mientras que el radio exterior se estira bajo una tensión extrema. Las tensiones residuales hacen que el material intente volver a su estado plano original. Esta reacción física se produce tan pronto como la matriz se retrae. La severidad de esta recuperación depende de la aleación específica, su temple y la dirección de la fibra de la extrusión. Cuando el ariete hidráulico libera presión, el núcleo inflexible del metal obliga a las fibras exteriores estiradas a contraerse. Esta reacción mecánica altera el ángulo de reposo final de la barra colectora.
Comprender la secuencia exacta de eventos durante un ciclo de plegado estándar ayuda a los operadores a anticipar el comportamiento del material. El proceso sigue una estricta progresión mecánica:
El punzón hace contacto con el material y aplica fuerza hacia abajo contra el troquel en V.
El metal cede plásticamente, conforme al ángulo específico del herramental.
Las tensiones internas se acumulan rápidamente a lo largo del eje neutro de la barra colectora.
El punzón se retrae, liberando por completo la presión mecánica aplicada.
El material sufre una recuperación elástica y recupera su forma plana original.
El componente se asienta en su ángulo de reposo final, determinado por su módulo de elasticidad.
Las propiedades mecánicas difieren enormemente entre estos dos conductores comunes. El módulo de elasticidad específico del aluminio exige un ángulo de recuperación elástica mucho mayor. Su límite elástico determina cómo se deforma bajo presión. El cobre ofrece mayor ductilidad y se comporta de manera más predecible con herramientas estándar. Para lograr una curvatura precisa de 90°, el cobre normalmente necesita un ángulo de compensación de 1° a 2°. Lo doblas a 92°. El aluminio requiere habitualmente un ángulo de compensación de 3° a 5°. Debes doblarlo a 95° o más para alcanzar la misma posición de descanso de 90°. Los fabricantes deben ajustar todo su enfoque, configuración de herramientas y parámetros de software al cambiar de materiales.
Propiedad material | Cobre (típico) | Aluminio (típico 6101-T6) |
|---|---|---|
Módulo de elasticidad | ~117 GPa | ~69 GPa |
Ductilidad | Alto | Moderado a bajo |
Sobreflexión típica para 90° | 1° - 2° (Doblar a 91°-92°) | 3° - 5°+ (Doblar a 93°-95°+) |
Multiplicador del factor K | 1,0x (valor de referencia) | ~1,2x (Ajustado) |
El aluminio presenta una relación ductilidad-resistencia más baja en comparación con los perfiles de cobre tradicionales. Esta característica impacta directamente el radio de curvatura mínimo requerido durante la fabricación. Aumenta significativamente el riesgo de fractura del radio exterior. Si no se controla la flexión excesiva, el metal se agrietará a lo largo de la línea de tensión. Los fabricantes equilibran la agresiva sobreflexión necesaria para la compensación con los límites de tracción del material. Empujar el metal más allá de su límite elástico degrada la integridad estructural. También reduce la conductividad eléctrica de la instalación final, creando puntos calientes en el cuadro. Debe seleccionar herramientas que respeten los límites físicos del templado de aluminio específico que está procesando.
La compensación mecánica implica introducir el punzón más profundamente en el troquel en V. Este proceso físico empuja el material más allá del ángulo objetivo. Tiene en cuenta la recuperación elástica calculada del lote de metal específico. La sobreflexión puramente mecánica y de circuito abierto tiene graves limitaciones en el taller. Carece de retroalimentación del sensor en tiempo real durante el ciclo de prensado. Esto resulta problemático cuando se trata de extrusiones de alta resistencia donde el temperamento varía ligeramente de un lote a otro. Las variaciones en el estado del material conducen a resultados inconsistentes sin ajustes dinámicos. Los operadores que utilizan sistemas de circuito abierto dependen en gran medida de las curvas de prueba manuales para marcar la profundidad de carrera correcta antes de ejecutar la producción.
Los controladores CNC utilizan perfiles de materiales preprogramados para eliminar las conjeturas del operador. Se basan en algoritmos de análisis de elementos finitos integrados en el sistema operativo. Estos sistemas calculan el ángulo de curvatura exacto requerido para grados específicos de aluminio. Los sistemas de circuito cerrado utilizan codificadores de ángulo o sensores láser montados cerca del troquel. Miden la curvatura en tiempo real a medida que desciende el ariete hidráulico. Esto permite que la máquina ajuste la carrera dinámicamente antes de liberar la presión. Garantiza una precisión absoluta en diferentes lotes de materiales. El software actualiza continuamente sus parámetros de compensación en función de la retroalimentación de los sensores ópticos.
Los troqueles en V y los radios de punzón especializados están diseñados específicamente para el procesamiento de conductores de aluminio . Se adaptan a los mayores radios de curvatura necesarios inherentes al metal. El ángulo R tiene un gran impacto en la gravedad de la recuperación elástica y la seguridad estructural. Debe hacer coincidir exactamente el radio del punzón con el espesor del material. Esto evita el agrietamiento durante la fase agresiva de sobreflexión. Las matrices de cobre estándar a menudo presentan radios que son demasiado ajustados para el aluminio. El uso de una geometría de herramientas inadecuada conduce a fallas inmediatas del material y piezas rechazadas.
Espesor del material | Radio mínimo de perforación (6101-T6) | Rango de recuperación esperado |
|---|---|---|
1/4 pulgada (6,35 mm) | 1/4 de pulgada | 3,0° - 4,0° |
3/8 de pulgada (9,5 mm) | 3/8 de pulgada | 3,5° - 4,5° |
1/2 pulgada (12,7 mm) | 1/2 pulgada | 4,0° - 5,5° |
5/8 pulgada (15,8 mm) | 5/8 de pulgada | 4,5° - 6,0° |
Compare la inversión inicial de las máquinas equipadas con sensores de circuito cerrado con los retornos operativos a largo plazo. Los sistemas de circuito cerrado reducen significativamente los desechos al verificar los ángulos durante la carrera. Eliminan los ciclos manuales de prueba de plegado que desperdician materia prima y tiempo del operador. Busque una máquina procesadora de barras colectoras de aluminio que garantice tolerancias de ángulo dentro de ±0,3°. Esta precisión debe mantenerse independientemente de variaciones menores en los lotes de material. Los sistemas de circuito abierto requieren la intervención constante del operador. Luchan por mantener tolerancias estrictas en producciones de gran volumen donde la consistencia del material fluctúa a lo largo del día.
Evalúe cuidadosamente la interfaz del software de la máquina antes de adquirirla. Un sistema robusto permite a los operadores ingresar fácilmente grados de aluminio específicos. Puede seleccionar aleaciones 6101-T6 o 1350 directamente desde un menú de pantalla táctil. Usted especifica los temperamentos, anchos y espesores exactos. Luego, el software genera automáticamente parámetros de compensación precisos basados en datos históricos. Esto reduce el error del operador y acelera los tiempos de preparación entre diferentes corridas de producción. Los controladores avanzados también permiten a los usuarios guardar perfiles personalizados para extrusiones patentadas. Esta característica resulta invaluable cuando se procesan formas de barras colectoras no estándar que requieren cálculos de sobreflexión únicos.
La precisión del doblado depende en gran medida de la calidad del corte inicial. La ubicación de los orificios también afecta la integridad estructural y la distribución de tensiones durante la curvatura. Enfatice la importancia de combinar la unidad de doblado con herramientas de precisión previas. Una configuración integrada que utiliza una unidad de corte fiable y una punzonadora de barras de aluminio garantiza bordes sin rebabas. Los puntos de referencia exactos son necesarios para realizar cálculos predecibles de recuperación elástica. Garantizan un asiento adecuado en la matriz de curvado. Los cortes desalineados hacen que la barra colectora se desplace durante el ciclo de prensado, arruinando el ángulo y obligándote a desechar la pieza.
Las variaciones en el proceso de extrusión alteran el límite elástico de un lote a otro. Las diferencias en el tratamiento térmico cambian el comportamiento del metal bajo tensión mecánica. Estos factores alteran el ángulo de recuperación elástica incluso dentro del mismo grado nominal de material. Debe tener en cuenta estas inconsistencias para mantener tolerancias estrictas. Un lote de 6101-T6 de un proveedor puede presentar un retorno elástico de 4°, mientras que otro muestra 4,5°. Los fabricantes deben rastrear los orígenes de los materiales y ajustar los parámetros de la máquina en consecuencia para evitar picos repentinos en los componentes rechazados. Documentar el comportamiento de los lotes ayuda a los operadores a anticipar los ajustes de software necesarios antes del primer plegado.
Los ajustes matemáticos son estrictamente necesarios para la fabricación de aluminio. El factor K representa la ubicación del eje neutro durante la flexión. Cambia según el espesor del material y el radio de curvatura elegido. Los fabricantes a menudo requieren un multiplicador de 1,2 veces para el aluminio en comparación con las fórmulas de cobre estándar. Esto garantiza un desarrollo preciso del patrón plano antes de que comience cualquier trabajo físico. Las barras colectoras más anchas también distribuyen la tensión de manera diferente a lo largo de la matriz. La máquina debe aplicar una presión uniforme para evitar que se doble o se tuerza a lo largo del ancho del conductor.
Radio de curvatura a relación de espesor (R/T) | Factor K de cobre estándar | Factor K de aluminio ajustado |
|---|---|---|
R/T = 1,0 | 0.33 | 0.40 |
R/T = 1,5 | 0.38 | 0.45 |
R/T = 2,0 | 0.43 | 0.50 |
R/T > 2,0 | 0.50 | 0,50 (centros de eje neutro) |
La compensación elástica modifica la longitud plana de la barra colectora. El ángulo R más grande impacta directamente en estas dimensiones críticas. Se requieren cálculos de longitud precisos antes de que el material llegue a la etapa de corte. Debe tener en cuenta el factor K específico del aluminio para determinar la longitud de corte exacta. Esto garantiza que las dimensiones finales ensambladas se alineen perfectamente con el diseño del tablero. Los cálculos de plano incorrectos provocan que las barras colectoras sean demasiado cortas para llegar a sus terminales de conexión. Esto obliga a realizar retrabajos completos y desperdicia material costoso. Los equipos de ingeniería deben actualizar su software CAD para reflejar las herramientas específicas utilizadas en el taller.
La temperatura ambiente afecta la elasticidad del metal en el piso del taller. Los ambientes fríos pueden hacer que el aluminio sea un poco más quebradizo durante el turno de mañana. Calentar el metal no es una solución viable para los componentes eléctricos. Los métodos de bricolaje, como el uso de un soplete y líneas marcadoras para templar barras colectoras gruesas, no cumplen con las normas. Comprometen estructuralmente el metal y destruyen su clasificación eléctrica. La fabricación de distribución de energía a escala industrial requiere un estricto cumplimiento de los protocolos de doblado en frío. Debe confiar en la compensación mecánica en lugar de la manipulación térmica para lograr la geometría correcta.
La agresiva sobreflexión empuja las fibras externas más cerca de sus límites de tracción. Esto corre el riesgo de microfracturas que degradan la conductividad eléctrica con el tiempo. Debe exigir el cumplimiento estricto de los estándares de radio de curvatura mínimo. Normalmente, este es de 1 a 2 veces el espesor del material para perfiles de aluminio estándar. Utilice matrices de doblado pulidas que reduzcan la fricción para minimizar la tensión superficial. Los rayones en el radio exterior actúan como concentradores de tensiones. Fomentan la propagación de grietas durante la fase de sobreflexión. Inspeccione sus herramientas con regularidad para garantizar superficies lisas. La implementación de pruebas de tintes penetrantes en el primer artículo de un nuevo lote ayuda a identificar microfisuras invisibles antes de que comience la producción total.
Defecto | Causa primaria | Acción correctiva |
|---|---|---|
Agrietamiento del radio exterior | Radio de curvatura demasiado ajustado para el espesor del material | Aumentar el radio del punzón; verificar el temperamento del material. |
Ángulo de curvatura inconsistente | Variación del lote de materiales; troqueles desgastados | Realizar curvas de prueba; recalibrar la compensación del CNC. |
Recuperación elástica asimétrica | Bordes cortados desalineados; presión desigual del troquel | Verificar la escuadra del corte aguas arriba; inspeccionar la alineación del troquel. |
Irritación superficial | Falta de lubricación; superficie rugosa del troquel | Muere en V polaco; aplique lubricante no conductor adecuado. |
La dependencia excesiva del software sin entender la metalurgia conduce a errores catastróficos. Esto sucede a menudo cuando se introducen nuevos proveedores de materiales en la línea de producción. Establezca procedimientos de prueba estandarizados para su equipo. Realice estas pruebas para cada nuevo lote de aluminio recibido. Esto calibra con precisión los parámetros de compensación de recuperación elástica de la máquina CNC. Los operadores deben saber leer el metal. Necesitan identificar signos de blanqueamiento por estrés o microdesgarro antes de ejecutar un lote de producción completo.
Siga estos pasos exactos para realizar un procedimiento de flexión de prueba adecuado:
Corte una pieza de muestra del nuevo lote de material con una sierra de precisión.
Mida el grosor y el ancho exactos con calibradores digitales.
Ingrese las dimensiones y la calidad del material en el controlador CNC.
Ejecute una curva de prueba de 90 grados utilizando la configuración de matriz recomendada.
Mida el ángulo de reposo final con un transportador digital de precisión.
Ajuste el parámetro de compensación en el software según la desviación medida.
Ejecute una segunda pieza de prueba para verificar que los nuevos parámetros sean verdaderos.
Los troqueles desgastados alteran el coeficiente de fricción durante el plegado. Esto cambia directamente el comportamiento de recuperación elástica y arruina la precisión. Los sensores ópticos sucios en sistemas de circuito cerrado provocan cálculos de sobreflexión inexactos. Implemente un estricto programa de mantenimiento preventivo de inmediato. La inspección regular de las herramientas y la calibración del sensor son obligatorias para lograr una precisión constante. Limpie las lentes láser diariamente para garantizar mediciones precisas de ángulos en tiempo real. Reemplace los troqueles en V que muestren signos de irritación o desgaste excesivo. La degradación de las herramientas es la causa principal de las tolerancias de flexión desviadas. Mantener la máquina limpia evita que el polvo de aluminio interfiera con los sensores de carrera hidráulica.
Audite su equipo de doblado actual para determinar si utiliza mecanismos de compensación de circuito abierto o cerrado.
Actualice sus fórmulas de cálculo de patrón plano para incluir el multiplicador de factor K de 1,2x para todos los trabajos de fabricación de aluminio.
Implemente un protocolo de prueba obligatorio para cada nuevo lote de extrusiones de aluminio que llegue a sus instalaciones.
Establezca un programa de limpieza diario para todos los sensores ópticos y codificadores láser de sus unidades de doblado CNC.
R: El aluminio normalmente requiere una curvatura de 3° a 5° para lograr un ángulo de 90°. El cobre generalmente requiere sólo de 1° a 2°. Esta diferencia existe debido al menor módulo de elasticidad del aluminio y a sus distintas características de límite elástico.
R: Las máquinas CNC modernas utilizan bases de datos de materiales integradas y algoritmos de elementos finitos. Utilizan sensores de ángulo en tiempo real para ajustar automáticamente la profundidad de la carrera hidráulica durante el ciclo de doblado, asegurando que se aplique la sobreflexión exacta antes de liberar la presión.
R: Los cálculos estándar del factor K a menudo deben multiplicarse por aproximadamente 1,2 para el aluminio. Esto explica su relación ductilidad-resistencia específica y el desplazamiento único del eje neutro durante la deformación.
R: El calentamiento localizado altera el temperamento y reduce la recuperación elástica, pero se desaconseja en el procesamiento industrial. Compromete la integridad estructural y la clasificación eléctrica de la barra colectora. El doblado en frío con compensación mecánica sigue siendo el estándar estricto de la industria.
R: El agrietamiento ocurre cuando el ángulo de sobreflexión excede los límites de tracción del material en el radio exterior. Esto generalmente se debe al uso de un radio de curvatura demasiado ajustado para el espesor y el temple específicos del aluminio.
R: Sí. El uso de una máquina cortadora de alta calidad garantiza bordes cuadrados y sin rebabas. Esto permite que la barra colectora se asiente perfectamente en la matriz de doblado, asegurando que los cálculos de recuperación elástica del CNC se apliquen uniformemente en todo el material.
